Випарний апарат

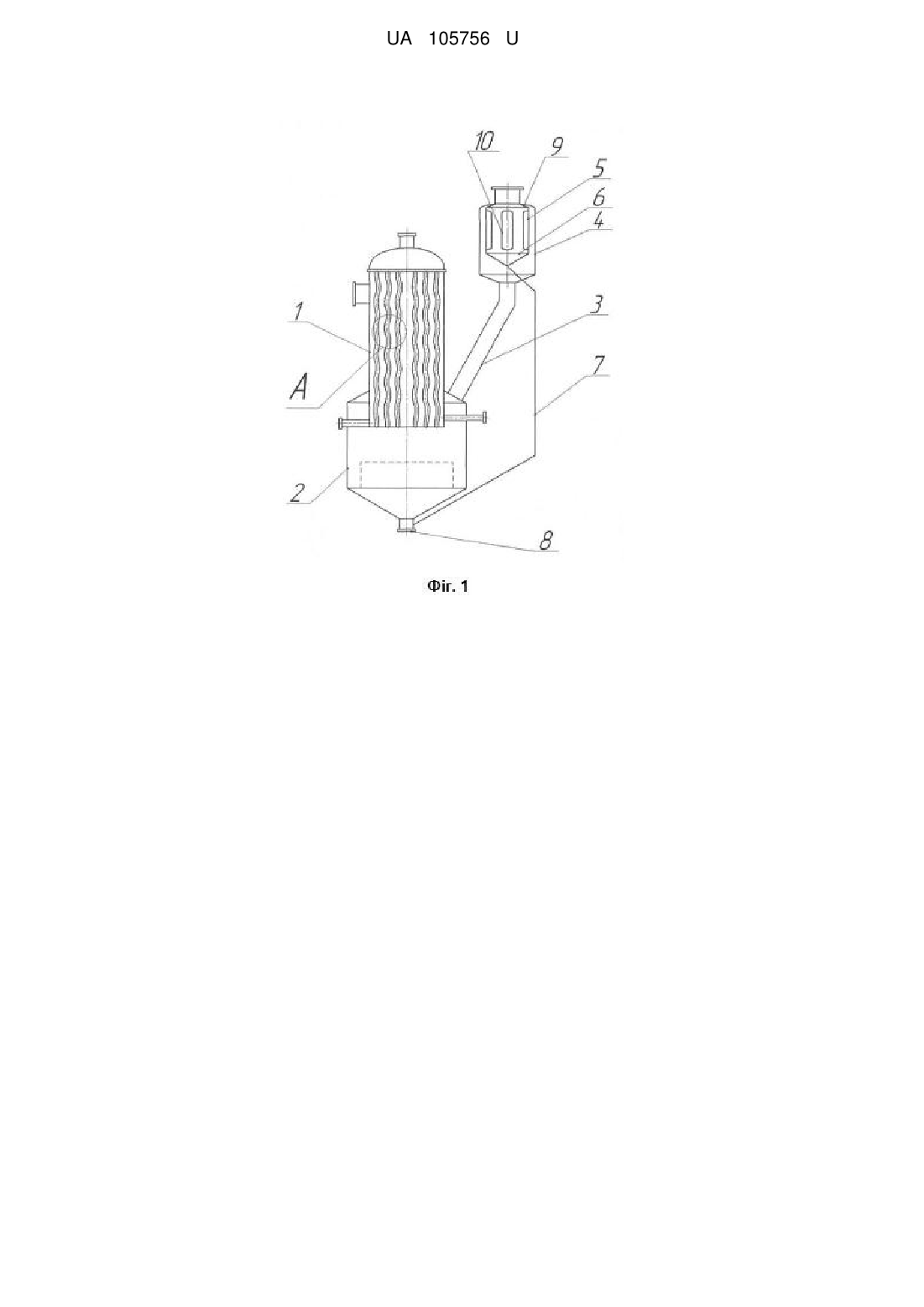

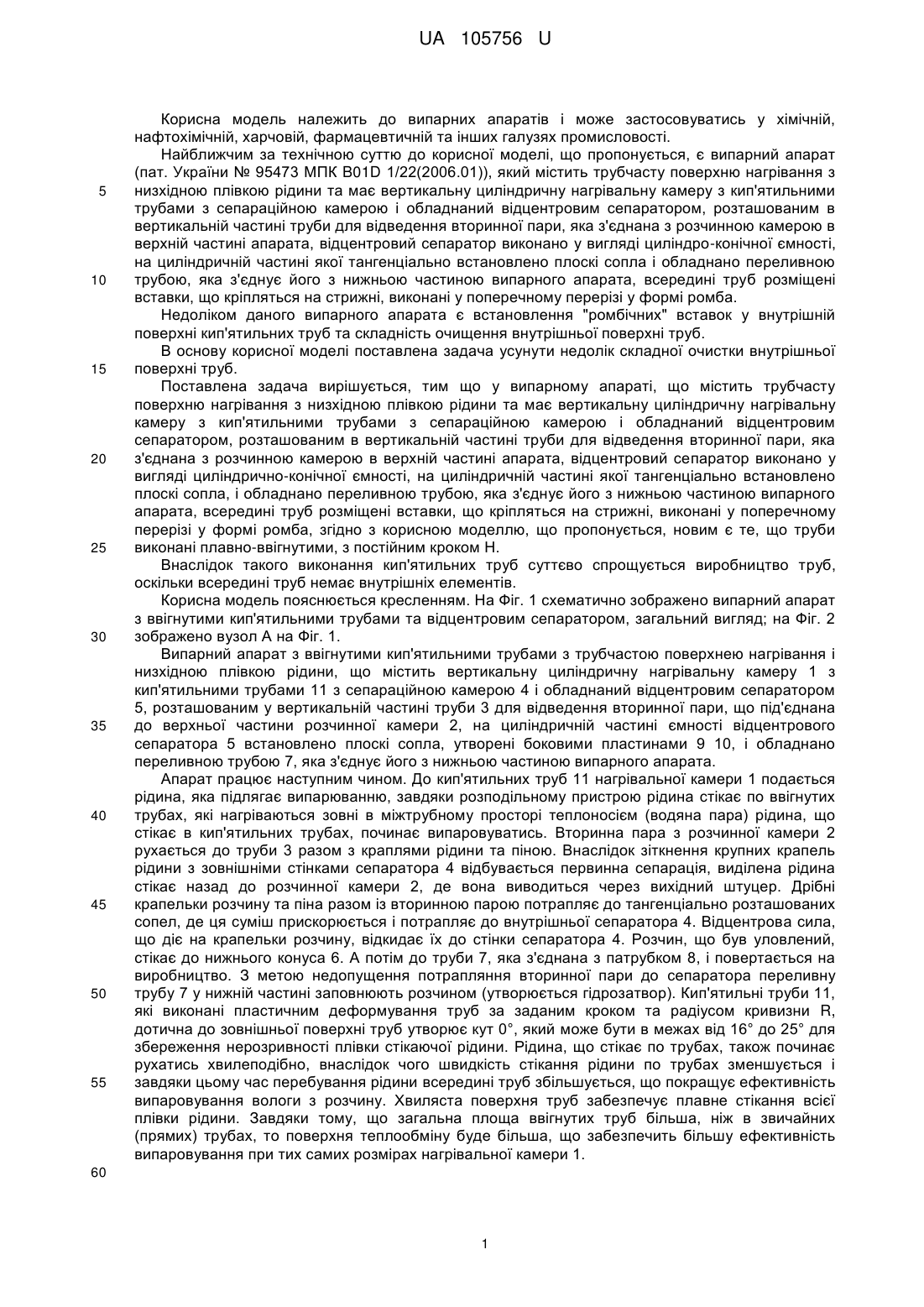

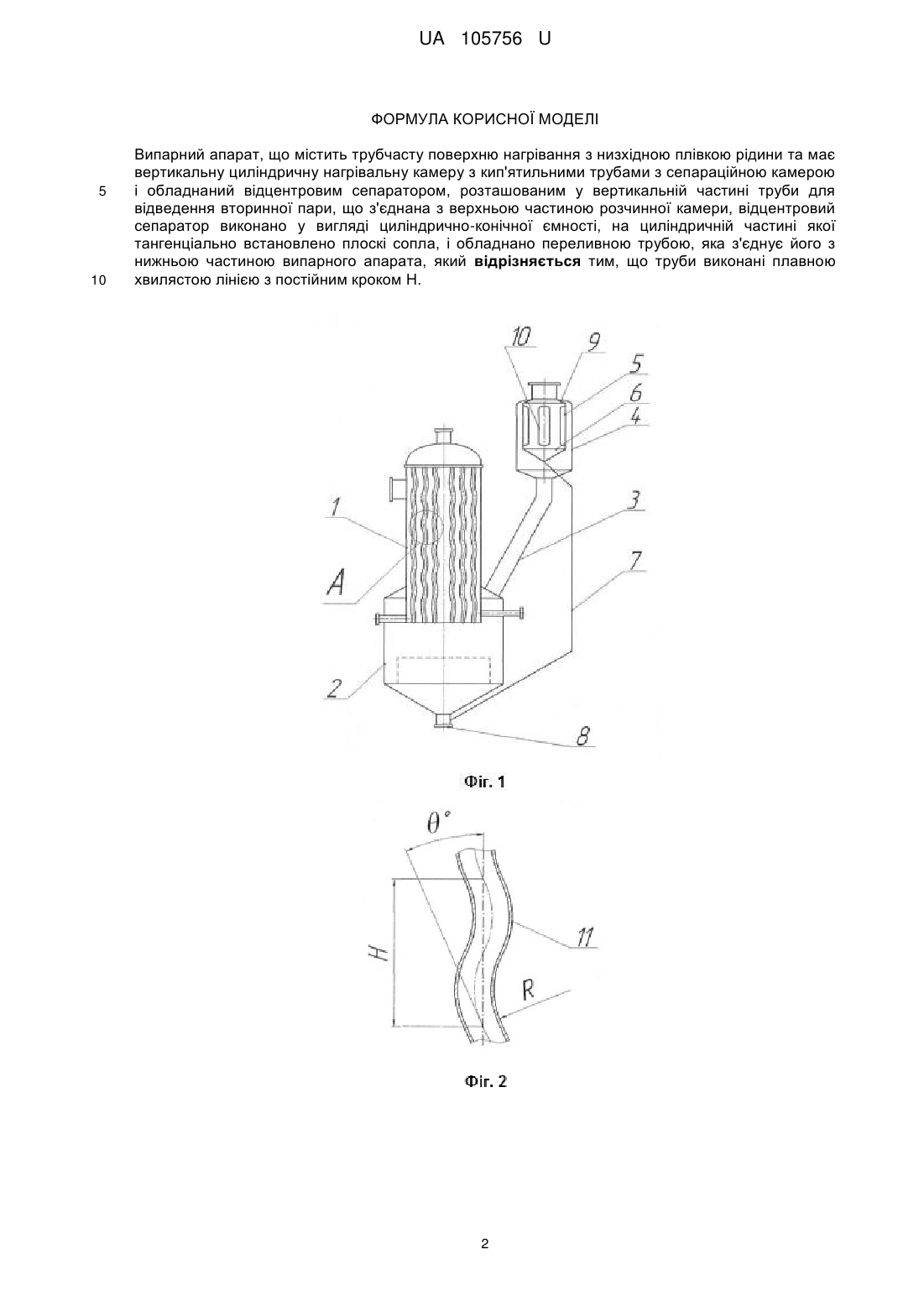

Реферат: Випарний апарат містить трубчасту поверхню нагрівання з низхідною плівкою рідини та має вертикальну циліндричну нагрівальну камеру з кип'ятильними трубами з сепараційною камерою і обладнаний відцентровим сепаратором, розташованим у вертикальній частині труби для відведення вторинної пари, що з'єднана з верхньою частиною розчинної камери, відцентровий сепаратор виконано у вигляді циліндрично-конічної ємності, на циліндричній частині якої тангенціально встановлено плоскі сопла, і обладнано переливною трубою, яка з'єднує його з нижньою частиною випарного апарата. Труби виконані плавною хвилястою лінією з постійним кроком Н. UA 105756 U (54) ВИПАРНИЙ АПАРАТ UA 105756 U UA 105756 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до випарних апаратів і може застосовуватись у хімічній, нафтохімічній, харчовій, фармацевтичній та інших галузях промисловості. Найближчим за технічною суттю до корисної моделі, що пропонується, є випарний апарат (пат. України № 95473 МПК B01D 1/22(2006.01)), який містить трубчасту поверхню нагрівання з низхідною плівкою рідини та має вертикальну циліндричну нагрівальну камеру з кип'ятильними трубами з сепараційною камерою і обладнаний відцентровим сепаратором, розташованим в вертикальній частині труби для відведення вторинної пари, яка з'єднана з розчинною камерою в верхній частині апарата, відцентровий сепаратор виконано у вигляді циліндро-конічної ємності, на циліндричній частині якої тангенціально встановлено плоскі сопла і обладнано переливною трубою, яка з'єднує його з нижньою частиною випарного апарата, всередині труб розміщені вставки, що кріпляться на стрижні, виконані у поперечному перерізі у формі ромба. Недоліком даного випарного апарата є встановлення "ромбічних" вставок у внутрішній поверхні кип'ятильних труб та складність очищення внутрішньої поверхні труб. В основу корисної моделі поставлена задача усунути недолік складної очистки внутрішньої поверхні труб. Поставлена задача вирішується, тим що у випарному апараті, що містить трубчасту поверхню нагрівання з низхідною плівкою рідини та має вертикальну циліндричну нагрівальну камеру з кип'ятильними трубами з сепараційною камерою і обладнаний відцентровим сепаратором, розташованим в вертикальній частині труби для відведення вторинної пари, яка з'єднана з розчинною камерою в верхній частині апарата, відцентровий сепаратор виконано у вигляді циліндрично-конічної ємності, на циліндричній частині якої тангенціально встановлено плоскі сопла, і обладнано переливною трубою, яка з'єднує його з нижньою частиною випарного апарата, всередині труб розміщені вставки, що кріпляться на стрижні, виконані у поперечному перерізі у формі ромба, згідно з корисною моделлю, що пропонується, новим є те, що труби виконані плавно-ввігнутими, з постійним кроком Н. Внаслідок такого виконання кип'ятильних труб суттєво спрощується виробництво труб, оскільки всередині труб немає внутрішніх елементів. Корисна модель пояснюється кресленням. На Фіг. 1 схематично зображено випарний апарат з ввігнутими кип'ятильними трубами та відцентровим сепаратором, загальний вигляд; на Фіг. 2 зображено вузол А на Фіг. 1. Випарний апарат з ввігнутими кип'ятильними трубами з трубчастою поверхнею нагрівання і низхідною плівкою рідини, що містить вертикальну циліндричну нагрівальну камеру 1 з кип'ятильними трубами 11 з сепараційною камерою 4 і обладнаний відцентровим сепаратором 5, розташованим у вертикальній частині труби 3 для відведення вторинної пари, що під'єднана до верхньої частини розчинної камери 2, на циліндричній частині ємності відцентрового сепаратора 5 встановлено плоскі сопла, утворені боковими пластинами 9 10, і обладнано переливною трубою 7, яка з'єднує його з нижньою частиною випарного апарата. Апарат працює наступним чином. До кип'ятильних труб 11 нагрівальної камери 1 подається рідина, яка підлягає випарюванню, завдяки розподільному пристрою рідина стікає по ввігнутих трубах, які нагріваються зовні в міжтрубному просторі теплоносієм (водяна пара) рідина, що стікає в кип'ятильних трубах, починає випаровуватись. Вторинна пара з розчинної камери 2 рухається до труби 3 разом з краплями рідини та піною. Внаслідок зіткнення крупних крапель рідини з зовнішніми стінками сепаратора 4 відбувається первинна сепарація, виділена рідина стікає назад до розчинної камери 2, де вона виводиться через вихідний штуцер. Дрібні крапельки розчину та піна разом із вторинною парою потрапляє до тангенціально розташованих сопел, де ця суміш прискорюється і потрапляє до внутрішньої сепаратора 4. Відцентрова сила, що діє на крапельки розчину, відкидає їх до стінки сепаратора 4. Розчин, що був уловлений, стікає до нижнього конуса 6. А потім до труби 7, яка з'єднана з патрубком 8, і повертається на виробництво. З метою недопущення потрапляння вторинної пари до сепаратора переливну трубу 7 у нижній частині заповнюють розчином (утворюється гідрозатвор). Кип'ятильні труби 11, які виконані пластичним деформування труб за заданим кроком та радіусом кривизни R, дотична до зовнішньої поверхні труб утворює кут 0°, який може бути в межах від 16° до 25° для збереження нерозривності плівки стікаючої рідини. Рідина, що стікає по трубах, також починає рухатись хвилеподібно, внаслідок чого швидкість стікання рідини по трубах зменшується і завдяки цьому час перебування рідини всередині труб збільшується, що покращує ефективність випаровування вологи з розчину. Хвиляста поверхня труб забезпечує плавне стікання всієї плівки рідини. Завдяки тому, що загальна площа ввігнутих труб більша, ніж в звичайних (прямих) трубах, то поверхня теплообміну буде більша, що забезпечить більшу ефективність випаровування при тих самих розмірах нагрівальної камери 1. 60 1 UA 105756 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Випарний апарат, що містить трубчасту поверхню нагрівання з низхідною плівкою рідини та має вертикальну циліндричну нагрівальну камеру з кип'ятильними трубами з сепараційною камерою і обладнаний відцентровим сепаратором, розташованим у вертикальній частині труби для відведення вторинної пари, що з'єднана з верхньою частиною розчинної камери, відцентровий сепаратор виконано у вигляді циліндрично-конічної ємності, на циліндричній частині якої тангенціально встановлено плоскі сопла, і обладнано переливною трубою, яка з'єднує його з нижньою частиною випарного апарата, який відрізняється тим, що труби виконані плавною хвилястою лінією з постійним кроком Н. 2 UA 105756 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
