Плівковий випарний апарат

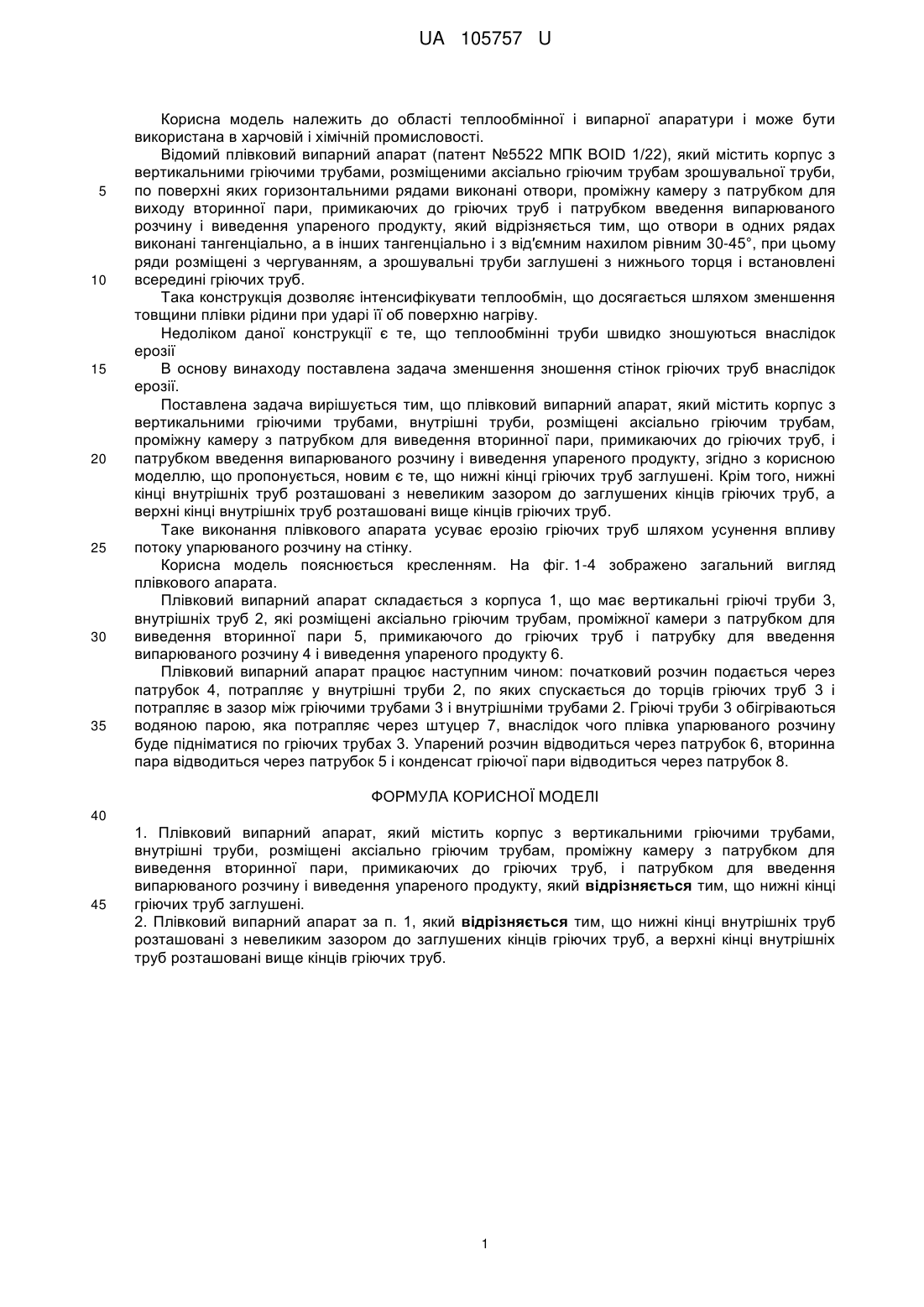

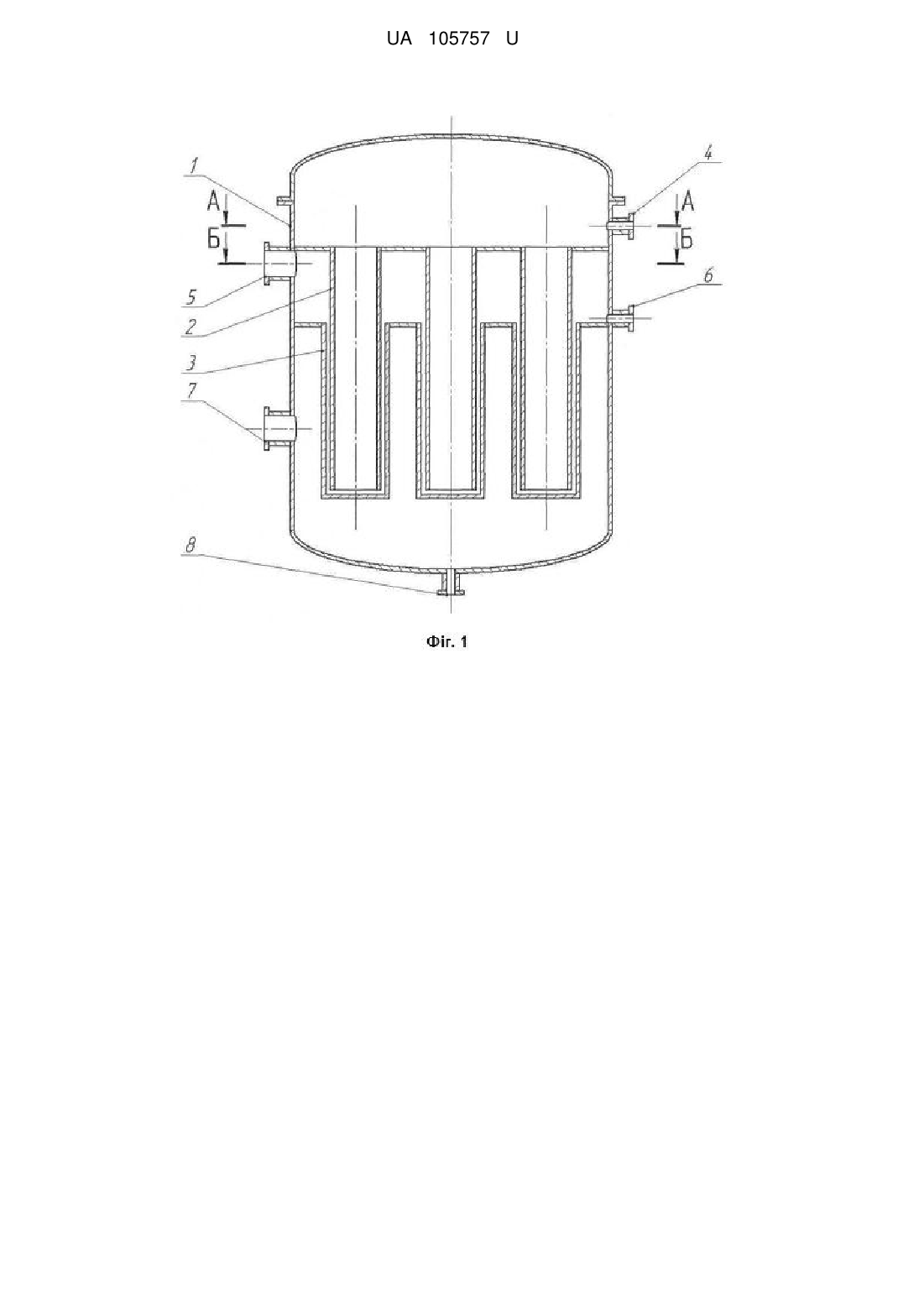

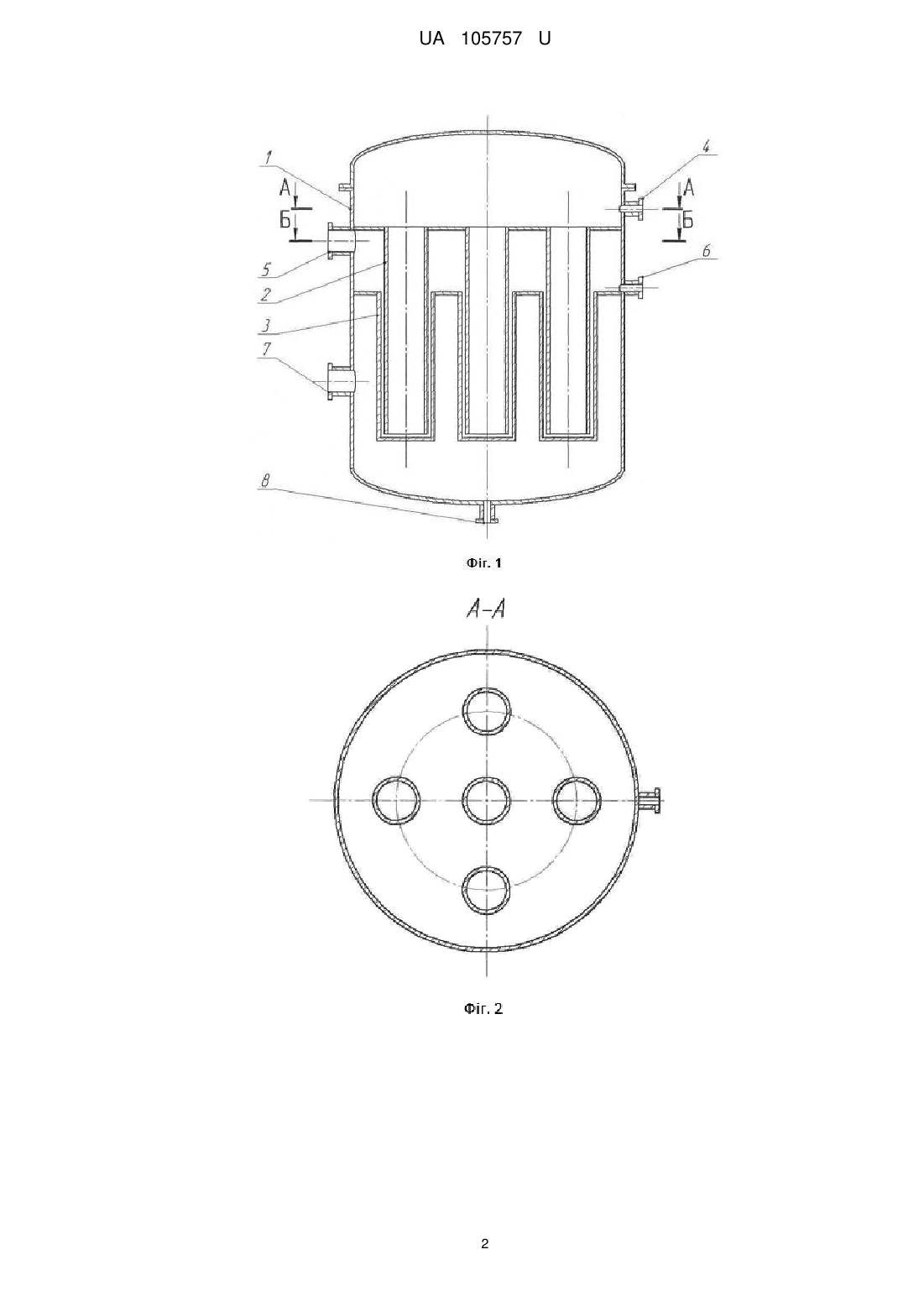

Реферат: Плівковий випарний апарат містить корпус з вертикальними гріючими трубами, внутрішні труби, розміщені аксіально гріючим трубам, проміжну камеру з патрубком для виведення вторинної пари, примикаючих до гріючих труб, і патрубком для введення випарюваного розчину і виведення упареного продукту. Нижні кінці гріючих труб заглушені. UA 105757 U (54) ПЛІВКОВИЙ ВИПАРНИЙ АПАРАТ UA 105757 U UA 105757 U 5 10 15 20 25 30 35 Корисна модель належить до області теплообмінної і випарної апаратури і може бути використана в харчовій і хімічній промисловості. Відомий плівковий випарний апарат (патент №5522 МПК BOID 1/22), який містить корпус з вертикальними гріючими трубами, розміщеними аксіально гріючим трубам зрошувальної труби, по поверхні яких горизонтальними рядами виконані отвори, проміжну камеру з патрубком для виходу вторинної пари, примикаючих до гріючих труб і патрубком введення випарюваного розчину і виведення упареного продукту, який відрізняється тим, що отвори в одних рядах виконані тангенціально, а в інших тангенціально і з від′ємним нахилом рівним 30-45°, при цьому ряди розміщені з чергуванням, а зрошувальні труби заглушені з нижнього торця і встановлені всередині гріючих труб. Така конструкція дозволяє інтенсифікувати теплообмін, що досягається шляхом зменшення товщини плівки рідини при ударі її об поверхню нагріву. Недоліком даної конструкції є те, що теплообмінні труби швидко зношуються внаслідок ерозії В основу винаходу поставлена задача зменшення зношення стінок гріючих труб внаслідок ерозії. Поставлена задача вирішується тим, що плівковий випарний апарат, який містить корпус з вертикальними гріючими трубами, внутрішні труби, розміщені аксіально гріючим трубам, проміжну камеру з патрубком для виведення вторинної пари, примикаючих до гріючих труб, і патрубком введення випарюваного розчину і виведення упареного продукту, згідно з корисною моделлю, що пропонується, новим є те, що нижні кінці гріючих труб заглушені. Крім того, нижні кінці внутрішніх труб розташовані з невеликим зазором до заглушених кінців гріючих труб, а верхні кінці внутрішніх труб розташовані вище кінців гріючих труб. Таке виконання плівкового апарата усуває ерозію гріючих труб шляхом усунення впливу потоку упарюваного розчину на стінку. Корисна модель пояснюється кресленням. На фіг. 1-4 зображено загальний вигляд плівкового апарата. Плівковий випарний апарат складається з корпуса 1, що має вертикальні гріючі труби 3, внутрішніх труб 2, які розміщені аксіально гріючим трубам, проміжної камери з патрубком для виведення вторинної пари 5, примикаючого до гріючих труб і патрубку для введення випарюваного розчину 4 і виведення упареного продукту 6. Плівковий випарний апарат працює наступним чином: початковий розчин подається через патрубок 4, потрапляє у внутрішні труби 2, по яких спускається до торців гріючих труб 3 і потрапляє в зазор між гріючими трубами 3 і внутрішніми трубами 2. Гріючі труби 3 обігріваються водяною парою, яка потрапляє через штуцер 7, внаслідок чого плівка упарюваного розчину буде підніматися по гріючих трубах 3. Упарений розчин відводиться через патрубок 6, вторинна пара відводиться через патрубок 5 і конденсат гріючої пари відводиться через патрубок 8. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 1. Плівковий випарний апарат, який містить корпус з вертикальними гріючими трубами, внутрішні труби, розміщені аксіально гріючим трубам, проміжну камеру з патрубком для виведення вторинної пари, примикаючих до гріючих труб, і патрубком для введення випарюваного розчину і виведення упареного продукту, який відрізняється тим, що нижні кінці гріючих труб заглушені. 2. Плівковий випарний апарат за п. 1, який відрізняється тим, що нижні кінці внутрішніх труб розташовані з невеликим зазором до заглушених кінців гріючих труб, а верхні кінці внутрішніх труб розташовані вище кінців гріючих труб. 1 UA 105757 U 2 UA 105757 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
