Решето

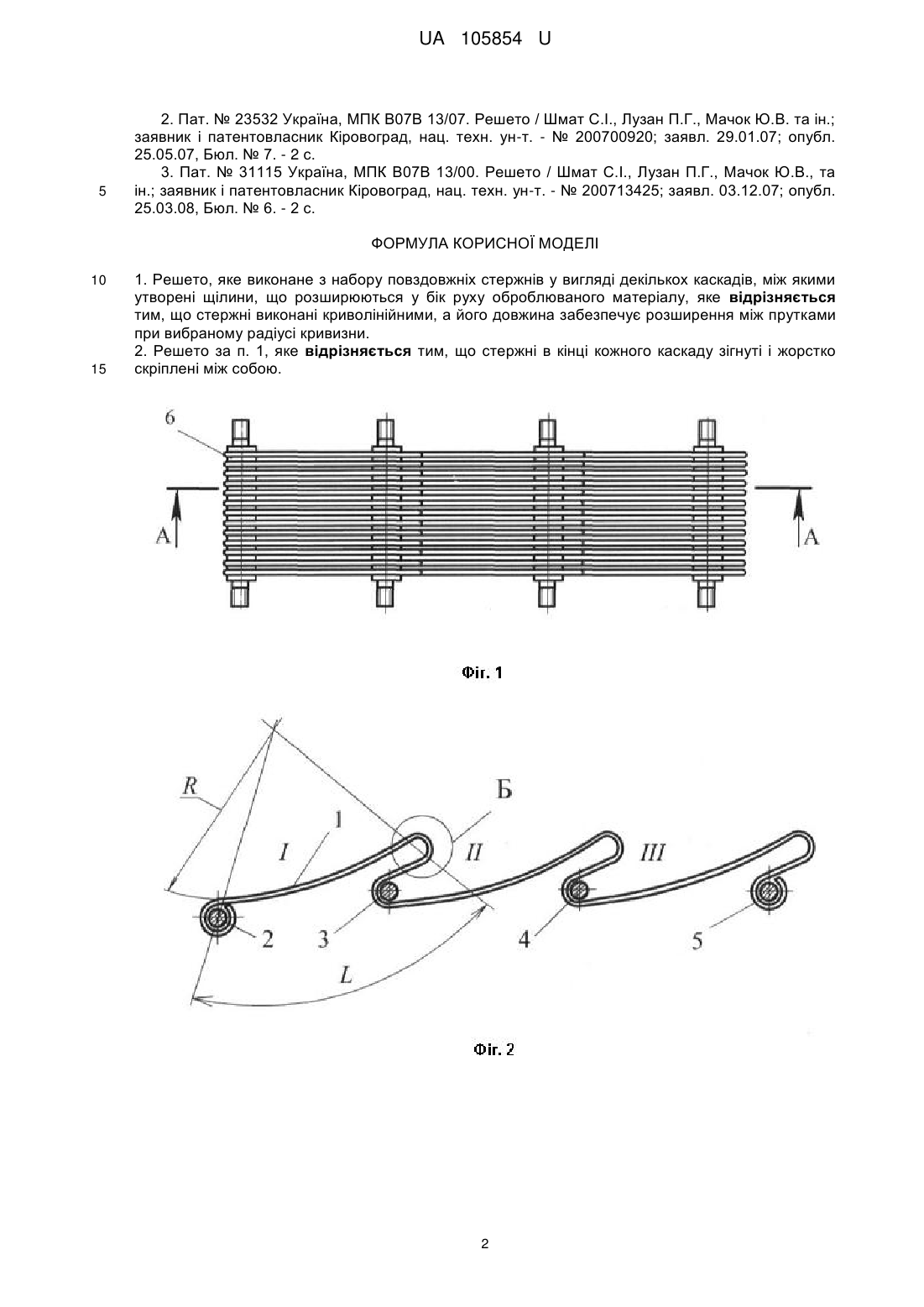

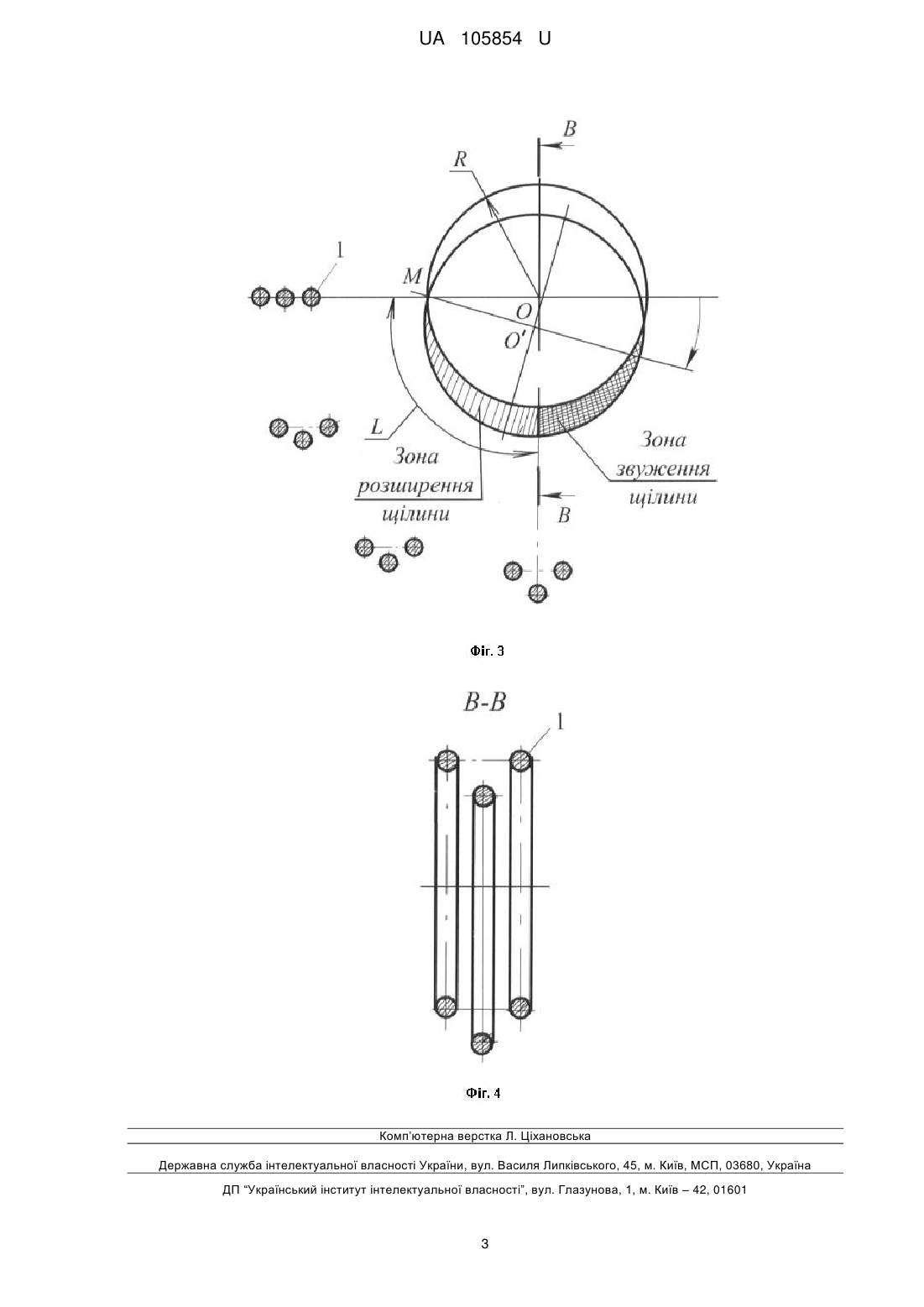

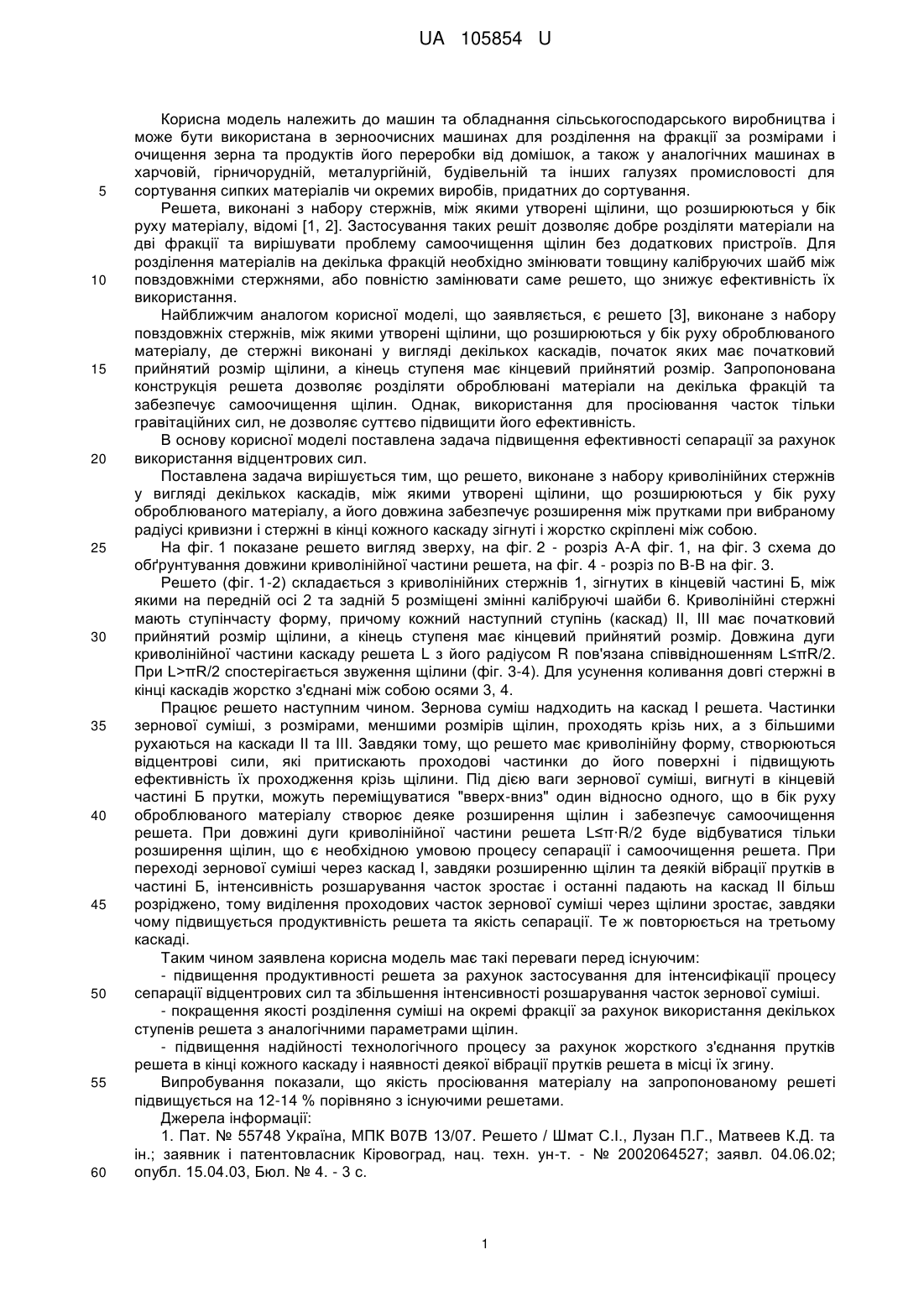

Реферат: Решето виконане з набору повздовжніх стержнів у вигляді декількох каскадів, між якими утворені щілини, що розширюються у бік руху оброблюваного матеріалу. Стержні виконані криволінійними, а його довжина забезпечує розширення між прутками при вибраному радіусі кривизни. UA 105854 U (54) РЕШЕТО UA 105854 U UA 105854 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до машин та обладнання сільськогосподарського виробництва і може бути використана в зерноочисних машинах для розділення на фракції за розмірами і очищення зерна та продуктів його переробки від домішок, а також у аналогічних машинах в харчовій, гірничорудній, металургійній, будівельній та інших галузях промисловості для сортування сипких матеріалів чи окремих виробів, придатних до сортування. Решета, виконані з набору стержнів, між якими утворені щілини, що розширюються у бік руху матеріалу, відомі [1, 2]. Застосування таких решіт дозволяє добре розділяти матеріали на дві фракції та вирішувати проблему самоочищення щілин без додаткових пристроїв. Для розділення матеріалів на декілька фракцій необхідно змінювати товщину калібруючих шайб між повздовжніми стержнями, або повністю замінювати саме решето, що знижує ефективність їх використання. Найближчим аналогом корисної моделі, що заявляється, є решето [3], виконане з набору повздовжніх стержнів, між якими утворені щілини, що розширюються у бік руху оброблюваного матеріалу, де стержні виконані у вигляді декількох каскадів, початок яких має початковий прийнятий розмір щілини, а кінець ступеня має кінцевий прийнятий розмір. Запропонована конструкція решета дозволяє розділяти оброблювані матеріали на декілька фракцій та забезпечує самоочищення щілин. Однак, використання для просіювання часток тільки гравітаційних сил, не дозволяє суттєво підвищити його ефективність. В основу корисної моделі поставлена задача підвищення ефективності сепарації за рахунок використання відцентрових сил. Поставлена задача вирішується тим, що решето, виконане з набору криволінійних стержнів у вигляді декількох каскадів, між якими утворені щілини, що розширюються у бік руху оброблюваного матеріалу, а його довжина забезпечує розширення між прутками при вибраному радіусі кривизни і стержні в кінці кожного каскаду зігнуті і жорстко скріплені між собою. На фіг. 1 показане решето вигляд зверху, на фіг. 2 - розріз А-А фіг. 1, на фіг. 3 схема до обґрунтування довжини криволінійної частини решета, на фіг. 4 - розріз по В-В на фіг. 3. Решето (фіг. 1-2) складається з криволінійних стержнів 1, зігнутих в кінцевій частині Б, між якими на передній осі 2 та задній 5 розміщені змінні калібруючі шайби 6. Криволінійні стержні мають ступінчасту форму, причому кожний наступний ступінь (каскад) II, III має початковий прийнятий розмір щілини, а кінець ступеня має кінцевий прийнятий розмір. Довжина дуги криволінійної частини каскаду решета L з його радіусом R пов'язана співвідношенням L≤πR/2. При L>πR/2 спостерігається звуження щілини (фіг. 3-4). Для усунення коливання довгі стержні в кінці каскадів жорстко з'єднані між собою осями 3, 4. Працює решето наступним чином. Зернова суміш надходить на каскад І решета. Частинки зернової суміші, з розмірами, меншими розмірів щілин, проходять крізь них, а з більшими рухаються на каскади II та III. Завдяки тому, що решето має криволінійну форму, створюються відцентрові сили, які притискають проходові частинки до його поверхні і підвищують ефективність їх проходження крізь щілини. Під дією ваги зернової суміші, вигнуті в кінцевій частині Б прутки, можуть переміщуватися "вверх-вниз" один відносно одного, що в бік руху оброблюваного матеріалу створює деяке розширення щілин і забезпечує самоочищення решета. При довжині дуги криволінійної частини решета L≤π∙R/2 буде відбуватися тільки розширення щілин, що є необхідною умовою процесу сепарації і самоочищення решета. При переході зернової суміші через каскад І, завдяки розширенню щілин та деякій вібрації прутків в частині Б, інтенсивність розшарування часток зростає і останні падають на каскад II більш розріджено, тому виділення проходових часток зернової суміші через щілини зростає, завдяки чому підвищується продуктивність решета та якість сепарації. Те ж повторюється на третьому каскаді. Таким чином заявлена корисна модель має такі переваги перед існуючим: - підвищення продуктивності решета за рахунок застосування для інтенсифікації процесу сепарації відцентрових сил та збільшення інтенсивності розшарування часток зернової суміші. - покращенняякості розділення суміші на окремі фракції за рахунок використання декількох ступенів решета з аналогічними параметрами щілин. - підвищення надійності технологічного процесу за рахунок жорсткого з'єднання прутків решета в кінці кожного каскаду і наявності деякої вібрації прутків решета в місці їх згину. Випробування показали, що якість просіювання матеріалу на запропонованому решеті підвищується на 12-14 % порівняно з існуючими решетами. Джерела інформації: 1. Пат. № 55748 Україна, МПК В07В 13/07. Решето / Шмат С.І., Лузан П.Г., Матвеев К.Д. та ін.; заявник і патентовласник Кіровоград, нац. техн. ун-т. - № 2002064527; заявл. 04.06.02; опубл. 15.04.03, Бюл. № 4. - 3 с. 1 UA 105854 U 5 2. Пат. № 23532 Україна, МПК В07В 13/07. Решето / Шмат С.І., Лузан П.Г., Мачок Ю.В. та ін.; заявник і патентовласник Кіровоград, нац. техн. ун-т. - № 200700920; заявл. 29.01.07; опубл. 25.05.07, Бюл. № 7. - 2 с. 3. Пат. № 31115 Україна, МПК В07В 13/00. Решето / Шмат С.І., Лузан П.Г., Мачок Ю.В., та ін.; заявник і патентовласник Кіровоград, нац. техн. ун-т. - № 200713425; заявл. 03.12.07; опубл. 25.03.08, Бюл. № 6. - 2 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 1. Решето, яке виконане з набору повздовжніх стержнів у вигляді декількох каскадів, між якими утворені щілини, що розширюються у бік руху оброблюваного матеріалу, яке відрізняється тим, що стержні виконані криволінійними, а його довжина забезпечує розширення між прутками при вибраному радіусі кривизни. 2. Решето за п. 1, яке відрізняється тим, що стержні в кінці кожного каскаду зігнуті і жорстко скріплені між собою. 2 UA 105854 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
