Мобільний банно-пральний комплекс

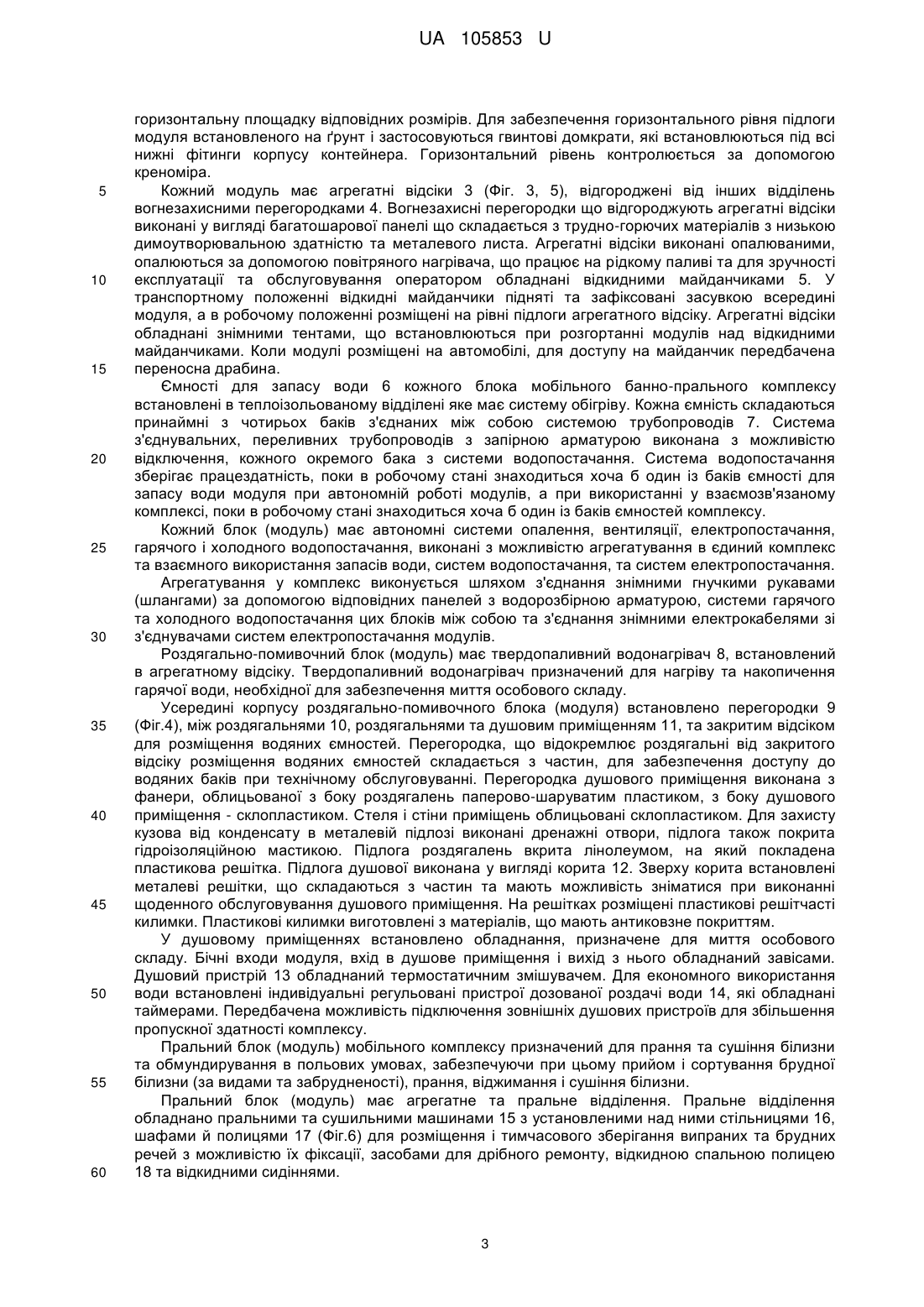

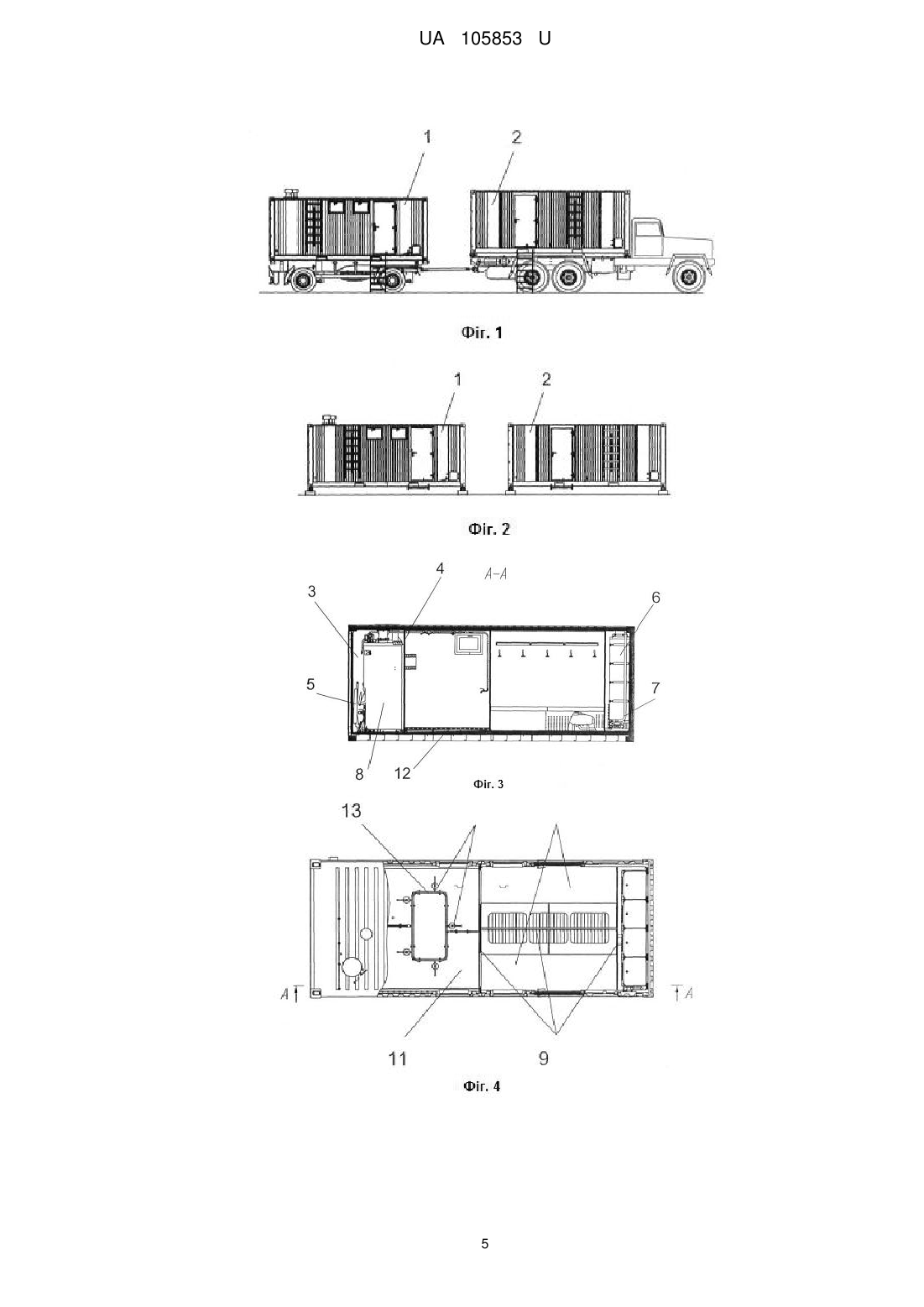

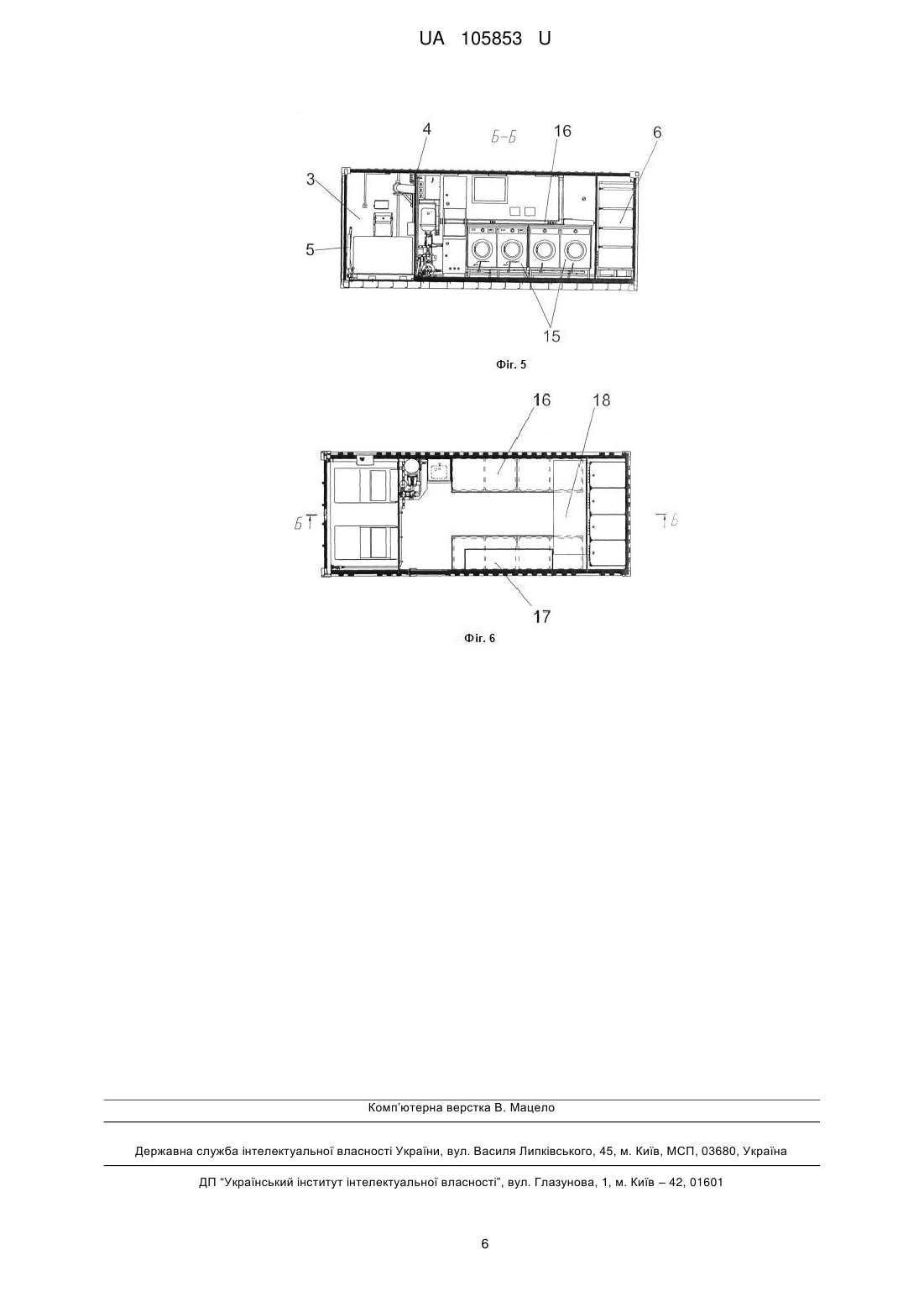

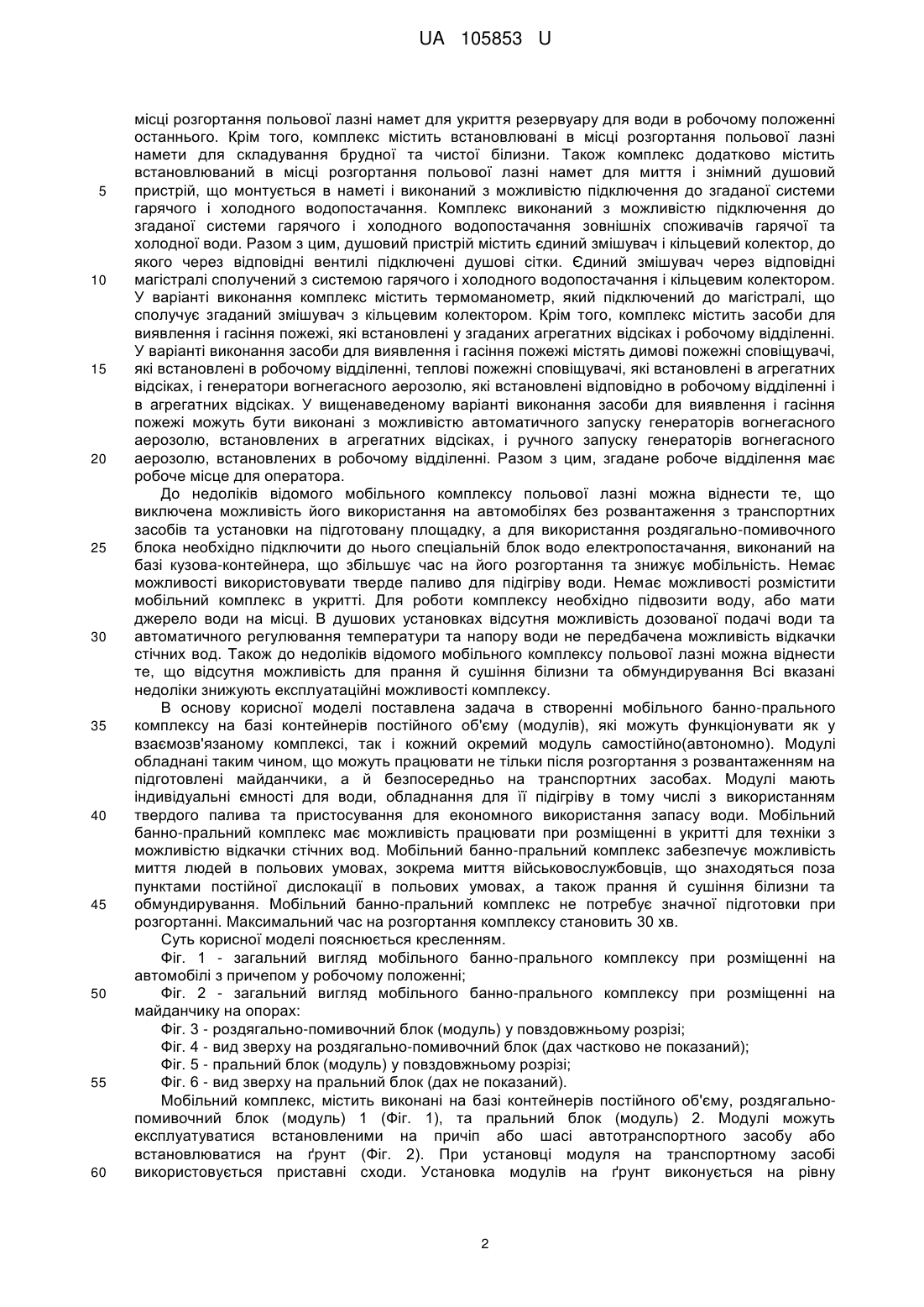

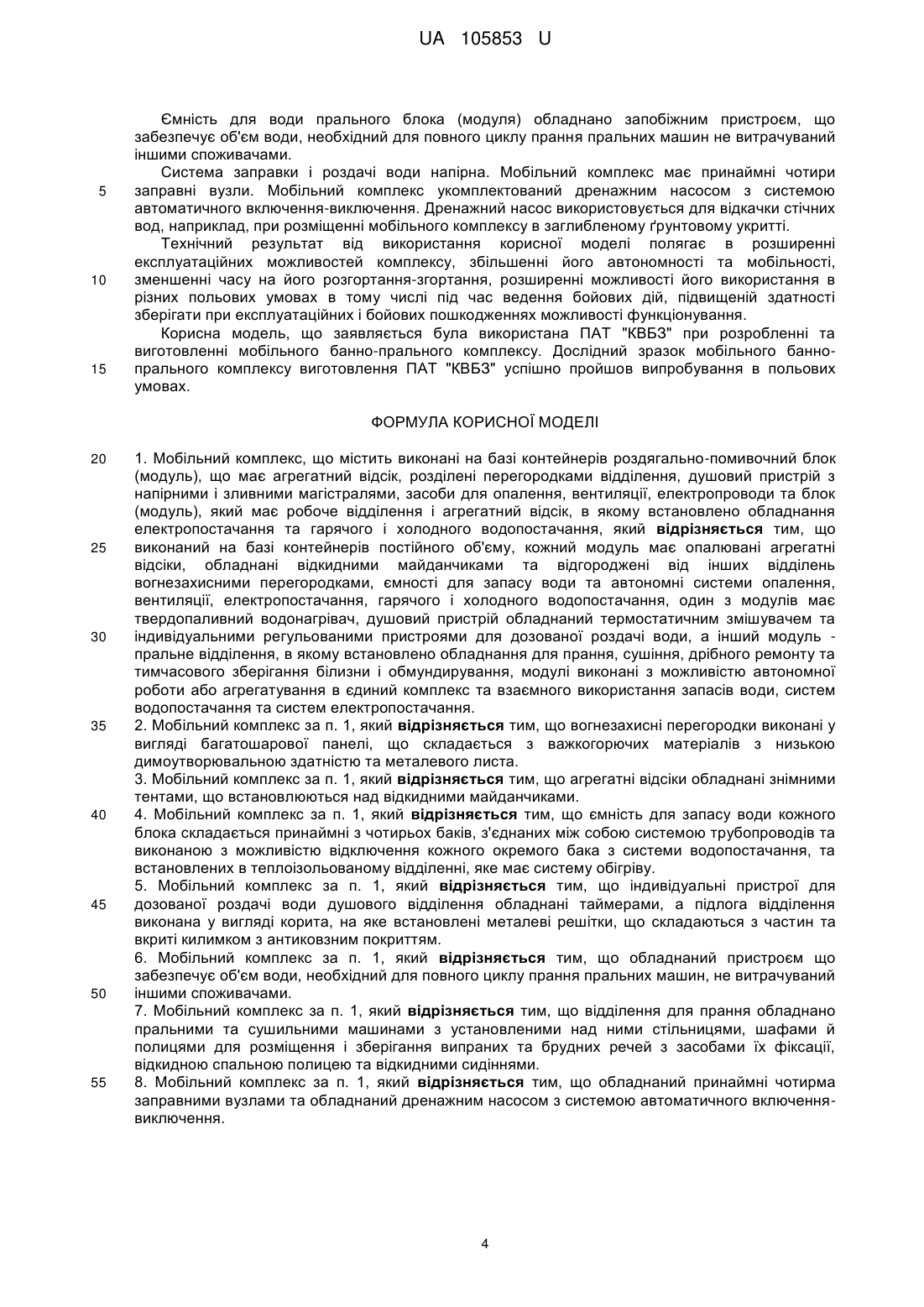

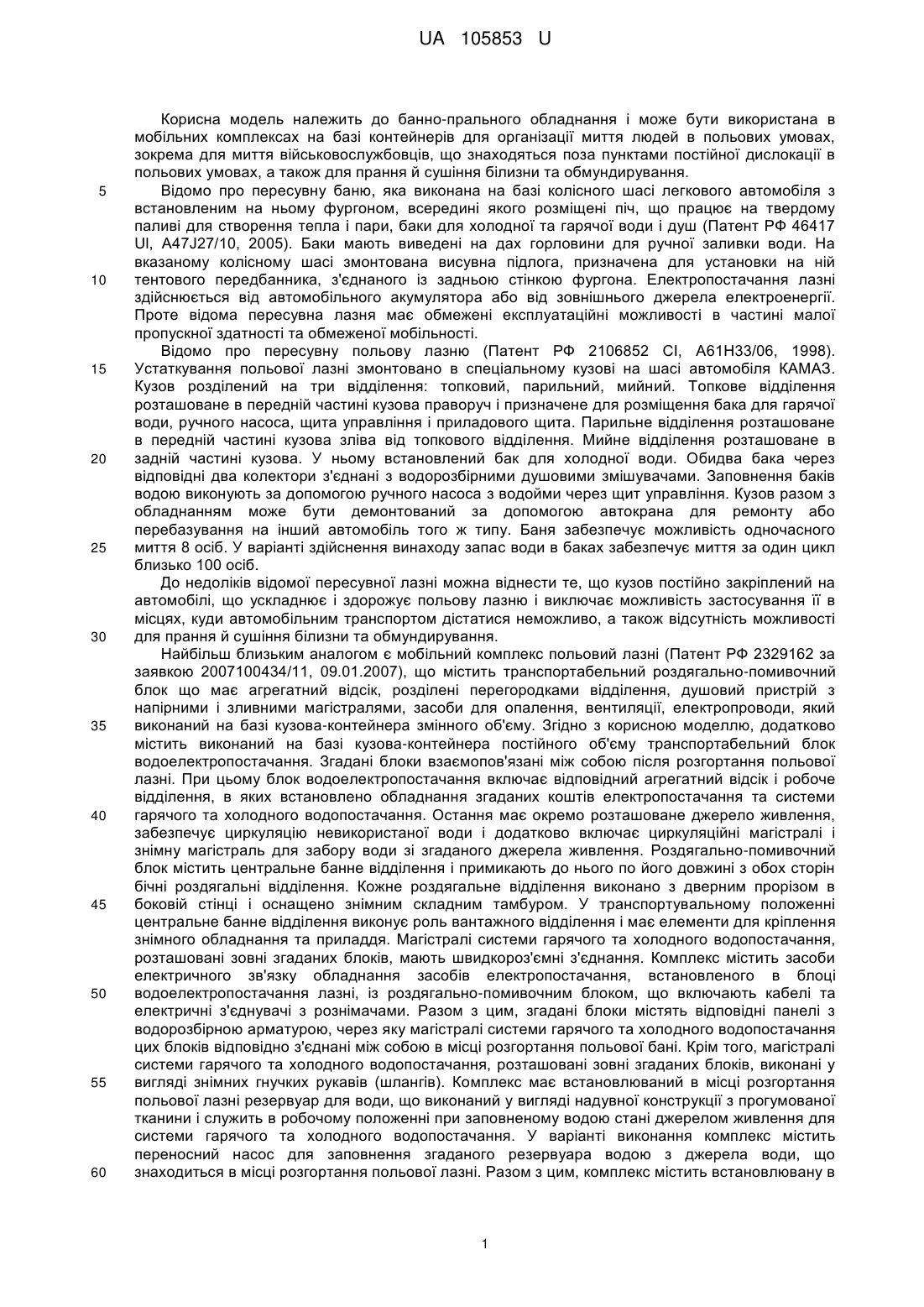

Реферат: Мобільний комплекс містить виконані на базі контейнерів роздягально-помивочний блок (модуль), що має агрегатний відсік, розділені перегородками відділення, душовий пристрій з напірними і зливними магістралями, засоби для опалення, вентиляції, електропроводи, та блок (модуль), який має робоче відділення, і агрегатний відсік, в якому встановлено обладнання електропостачання та гарячого і холодного водопостачання. Мобільний комплекс виконаний на базі контейнерів постійного об'єму, кожний модуль має опалювані агрегатні відсіки, обладнані відкидними майданчиками та відгороджені від інших відділень вогнезахисними перегородками, ємності для запасу води та автономні системи опалення, вентиляції, електропостачання, гарячого і холодного водопостачання, один з модулів має твердопаливний водонагрівач, душовий пристрій, обладнаний термостатичним змішувачем та індивідуальними регульованими пристроями для дозованої роздачі води, а інший модуль - пральне відділення в якому встановлено обладнання для прання, сушіння, дрібного ремонту та тимчасового зберігання білизни і обмундирування, модулі виконані з можливістю автономної роботи або агрегатування в єдиний комплекс та взаємного використання запасів води, систем водопостачання та систем електропостачання. UA 105853 U (54) МОБІЛЬНИЙ БАННО-ПРАЛЬНИЙ КОМПЛЕКС UA 105853 U UA 105853 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до банно-прального обладнання і може бути використана в мобільних комплексах на базі контейнерів для організації миття людей в польових умовах, зокрема для миття військовослужбовців, що знаходяться поза пунктами постійної дислокації в польових умовах, а також для прання й сушіння білизни та обмундирування. Відомо про пересувну баню, яка виконана на базі колісного шасі легкового автомобіля з встановленим на ньому фургоном, всередині якого розміщені піч, що працює на твердому паливі для створення тепла і пари, баки для холодної та гарячої води і душ (Патент РФ 46417 Ul, A47J27/10, 2005). Баки мають виведені на дах горловини для ручної заливки води. На вказаному колісному шасі змонтована висувна підлога, призначена для установки на ній тентового передбанника, з'єднаного із задньою стінкою фургона. Електропостачання лазні здійснюється від автомобільного акумулятора або від зовнішнього джерела електроенергії. Проте відома пересувна лазня має обмежені експлуатаційні можливості в частині малої пропускної здатності та обмеженої мобільності. Відомо про пересувну польову лазню (Патент РФ 2106852 СІ, А61Н33/06, 1998). Устаткування польової лазні змонтовано в спеціальному кузові на шасі автомобіля КАМАЗ. Кузов розділений на три відділення: топковий, парильний, мийний. Топкове відділення розташоване в передній частині кузова праворуч і призначене для розміщення бака для гарячої води, ручного насоса, щита управління і приладового щита. Парильне відділення розташоване в передній частині кузова зліва від топкового відділення. Мийне відділення розташоване в задній частині кузова. У ньому встановлений бак для холодної води. Обидва бака через відповідні два колектори з'єднані з водорозбірними душовими змішувачами. Заповнення баків водою виконують за допомогою ручного насоса з водойми через щит управління. Кузов разом з обладнанням може бути демонтований за допомогою автокрана для ремонту або перебазування на інший автомобіль того ж типу. Баня забезпечує можливість одночасного миття 8 осіб. У варіанті здійснення винаходу запас води в баках забезпечує миття за один цикл близько 100 осіб. До недоліків відомої пересувної лазні можна віднести те, що кузов постійно закріплений на автомобілі, що ускладнює і здорожує польову лазню і виключає можливість застосування її в місцях, куди автомобільним транспортом дістатися неможливо, а також відсутність можливості для прання й сушіння білизни та обмундирування. Найбільш близьким аналогом є мобільний комплекс польовий лазні (Патент РФ 2329162 за заявкою 2007100434/11, 09.01.2007), що містить транспортабельний роздягально-помивочний блок що має агрегатний відсік, розділені перегородками відділення, душовий пристрій з напірними і зливними магістралями, засоби для опалення, вентиляції, електропроводи, який виконаний на базі кузова-контейнера змінного об'єму. Згідно з корисною моделлю, додатково містить виконаний на базі кузова-контейнера постійного об'єму транспортабельний блок водоелектропостачання. Згадані блоки взаємопов'язані між собою після розгортання польової лазні. При цьому блок водоелектропостачання включає відповідний агрегатний відсік і робоче відділення, в яких встановлено обладнання згаданих коштів електропостачання та системи гарячого та холодного водопостачання. Остання має окремо розташоване джерело живлення, забезпечує циркуляцію невикористаної води і додатково включає циркуляційні магістралі і знімну магістраль для забору води зі згаданого джерела живлення. Роздягально-помивочний блок містить центральне банне відділення і примикають до нього по його довжині з обох сторін бічні роздягальні відділення. Кожне роздягальне відділення виконано з дверним прорізом в боковій стінці і оснащено знімним складним тамбуром. У транспортувальному положенні центральне банне відділення виконує роль вантажного відділення і має елементи для кріплення знімного обладнання та приладдя. Магістралі системи гарячого та холодного водопостачання, розташовані зовні згаданих блоків, мають швидкороз'ємні з'єднання. Комплекс містить засоби електричного зв'язку обладнання засобів електропостачання, встановленого в блоці водоелектропостачання лазні, із роздягально-помивочним блоком, що включають кабелі та електричні з'єднувачі з рознімачами. Разом з цим, згадані блоки містять відповідні панелі з водорозбірною арматурою, через яку магістралі системи гарячого та холодного водопостачання цих блоків відповідно з'єднані між собою в місці розгортання польової бані. Крім того, магістралі системи гарячого та холодного водопостачання, розташовані зовні згаданих блоків, виконані у вигляді знімних гнучких рукавів (шлангів). Комплекс має встановлюваний в місці розгортання польової лазні резервуар для води, що виконаний у вигляді надувної конструкції з прогумованої тканини і служить в робочому положенні при заповненому водою стані джерелом живлення для системи гарячого та холодного водопостачання. У варіанті виконання комплекс містить переносний насос для заповнення згаданого резервуара водою з джерела води, що знаходиться в місці розгортання польової лазні. Разом з цим, комплекс містить встановлювану в 1 UA 105853 U 5 10 15 20 25 30 35 40 45 50 55 60 місці розгортання польової лазні намет для укриття резервуару для води в робочому положенні останнього. Крім того, комплекс містить встановлювані в місці розгортання польової лазні намети для складування брудної та чистої білизни. Також комплекс додатково містить встановлюваний в місці розгортання польової лазні намет для миття і знімний душовий пристрій, що монтується в наметі і виконаний з можливістю підключення до згаданої системи гарячого і холодного водопостачання. Комплекс виконаний з можливістю підключення до згаданої системи гарячого і холодного водопостачання зовнішніх споживачів гарячої та холодної води. Разом з цим, душовий пристрій містить єдиний змішувач і кільцевий колектор, до якого через відповідні вентилі підключені душові сітки. Єдиний змішувач через відповідні магістралі сполучений з системою гарячого і холодного водопостачання і кільцевим колектором. У варіанті виконання комплекс містить термоманометр, який підключений до магістралі, що сполучує згаданий змішувач з кільцевим колектором. Крім того, комплекс містить засоби для виявлення і гасіння пожежі, які встановлені у згаданих агрегатних відсіках і робочому відділенні. У варіанті виконання засоби для виявлення і гасіння пожежі містять димові пожежні сповіщувачі, які встановлені в робочому відділенні, теплові пожежні сповіщувачі, які встановлені в агрегатних відсіках, і генератори вогнегасного аерозолю, які встановлені відповідно в робочому відділенні і в агрегатних відсіках. У вищенаведеному варіанті виконання засоби для виявлення і гасіння пожежі можуть бути виконані з можливістю автоматичного запуску генераторів вогнегасного аерозолю, встановлених в агрегатних відсіках, і ручного запуску генераторів вогнегасного аерозолю, встановлених в робочому відділенні. Разом з цим, згадане робоче відділення має робоче місце для оператора. До недоліків відомого мобільного комплексу польової лазні можна віднести те, що виключена можливість його використання на автомобілях без розвантаження з транспортних засобів та установки на підготовану площадку, а для використання роздягально-помивочного блока необхідно підключити до нього спеціальній блок водо електропостачання, виконаний на базі кузова-контейнера, що збільшує час на його розгортання та знижує мобільність. Немає можливості використовувати тверде паливо для підігріву води. Немає можливості розмістити мобільний комплекс в укритті. Для роботи комплексу необхідно підвозити воду, або мати джерело води на місці. В душових установках відсутня можливість дозованої подачі води та автоматичного регулювання температури та напору води не передбачена можливість відкачки стічних вод. Також до недоліків відомого мобільного комплексу польової лазні можна віднести те, що відсутня можливість для прання й сушіння білизни та обмундирування Всі вказані недоліки знижують експлуатаційні можливості комплексу. В основу корисної моделі поставлена задача в створенні мобільного банно-прального комплексу на базі контейнерів постійного об'єму (модулів), які можуть функціонувати як у взаємозв'язаному комплексі, так і кожний окремий модуль самостійно(автономно). Модулі обладнані таким чином, що можуть працювати не тільки після розгортання з розвантаженням на підготовлені майданчики, а й безпосередньо на транспортних засобах. Модулі мають індивідуальні ємності для води, обладнання для її підігріву в тому числі з використанням твердого палива та пристосування для економного використання запасу води. Мобільний банно-пральний комплекс має можливість працювати при розміщенні в укритті для техніки з можливістю відкачки стічних вод. Мобільний банно-пральний комплекс забезпечує можливість миття людей в польових умовах, зокрема миття військовослужбовців, що знаходяться поза пунктами постійної дислокації в польових умовах, а також прання й сушіння білизни та обмундирування. Мобільний банно-пральний комплекс не потребує значної підготовки при розгортанні. Максимальний час на розгортання комплексу становить 30 хв. Суть корисної моделі пояснюється кресленням. Фіг. 1 - загальний вигляд мобільного банно-прального комплексу при розміщенні на автомобілі з причепом у робочому положенні; Фіг. 2 - загальний вигляд мобільного банно-прального комплексу при розміщенні на майданчику на опорах: Фіг. 3 - роздягально-помивочний блок (модуль) у повздовжньому розрізі; Фіг. 4 - вид зверху на роздягально-помивочний блок (дах частково не показаний); Фіг. 5 - пральний блок (модуль) у повздовжньому розрізі; Фіг. 6 - вид зверху на пральний блок (дах не показаний). Мобільний комплекс, містить виконані на базі контейнерів постійного об'єму, роздягальнопомивочний блок (модуль) 1 (Фіг. 1), та пральний блок (модуль) 2. Модулі можуть експлуатуватися встановленими на причіп або шасі автотранспортного засобу або встановлюватися на ґрунт (Фіг. 2). При установці модуля на транспортному засобі використовується приставні сходи. Установка модулів на ґрунт виконується на рівну 2 UA 105853 U 5 10 15 20 25 30 35 40 45 50 55 60 горизонтальну площадку відповідних розмірів. Для забезпечення горизонтального рівня підлоги модуля встановленого на ґрунт і застосовуються гвинтові домкрати, які встановлюються під всі нижні фітинги корпусу контейнера. Горизонтальний рівень контролюється за допомогою креноміра. Кожний модуль має агрегатні відсіки 3 (Фіг. 3, 5), відгороджені від інших відділень вогнезахисними перегородками 4. Вогнезахисні перегородки що відгороджують агрегатні відсіки виконані у вигляді багатошарової панелі що складається з трудно-горючих матеріалів з низькою димоутворювальною здатністю та металевого листа. Агрегатні відсіки виконані опалюваними, опалюються за допомогою повітряного нагрівача, що працює на рідкому паливі та для зручності експлуатації та обслуговування оператором обладнані відкидними майданчиками 5. У транспортному положенні відкидні майданчики підняті та зафіксовані засувкою всередині модуля, а в робочому положенні розміщені на рівні підлоги агрегатного відсіку. Агрегатні відсіки обладнані знімними тентами, що встановлюються при розгортанні модулів над відкидними майданчиками. Коли модулі розміщені на автомобілі, для доступу на майданчик передбачена переносна драбина. Ємності для запасу води 6 кожного блока мобільного банно-прального комплексу встановлені в теплоізольованому відділені яке має систему обігріву. Кожна ємність складаються принаймні з чотирьох баків з'єднаних між собою системою трубопроводів 7. Система з'єднувальних, переливних трубопроводів з запірною арматурою виконана з можливістю відключення, кожного окремого бака з системи водопостачання. Система водопостачання зберігає працездатність, поки в робочому стані знаходиться хоча б один із баків ємності для запасу води модуля при автономній роботі модулів, а при використанні у взаємозв'язаному комплексі, поки в робочому стані знаходиться хоча б один із баків ємностей комплексу. Кожний блок (модуль) має автономні системи опалення, вентиляції, електропостачання, гарячого і холодного водопостачання, виконані з можливістю агрегатування в єдиний комплекс та взаємного використання запасів води, систем водопостачання, та систем електропостачання. Агрегатування у комплекс виконується шляхом з'єднання знімними гнучкими рукавами (шлангами) за допомогою відповідних панелей з водорозбірною арматурою, системи гарячого та холодного водопостачання цих блоків між собою та з'єднання знімними електрокабелями зі з'єднувачами систем електропостачання модулів. Роздягально-помивочний блок (модуль) має твердопаливний водонагрівач 8, встановлений в агрегатному відсіку. Твердопаливний водонагрівач призначений для нагріву та накопичення гарячої води, необхідної для забезпечення миття особового складу. Усередині корпусу роздягально-помивочного блока (модуля) встановлено перегородки 9 (Фіг.4), між роздягальнями 10, роздягальнями та душовим приміщенням 11, та закритим відсіком для розміщення водяних ємностей. Перегородка, що відокремлює роздягальні від закритого відсіку розміщення водяних ємностей складається з частин, для забезпечення доступу до водяних баків при технічному обслуговуванні. Перегородка душового приміщення виконана з фанери, облицьованої з боку роздягалень паперово-шаруватим пластиком, з боку душового приміщення - склопластиком. Стеля і стіни приміщень облицьовані склопластиком. Для захисту кузова від конденсату в металевій підлозі виконані дренажні отвори, підлога також покрита гідроізоляційною мастикою. Підлога роздягалень вкрита лінолеумом, на який покладена пластикова решітка. Підлога душової виконана у вигляді корита 12. Зверху корита встановлені металеві решітки, що складаються з частин та мають можливість зніматися при виконанні щоденного обслуговування душового приміщення. На решітках розміщені пластикові решітчасті килимки. Пластикові килимки виготовлені з матеріалів, що мають антиковзне покриттям. У душовому приміщеннях встановлено обладнання, призначене для миття особового складу. Бічні входи модуля, вхід в душове приміщення і вихід з нього обладнаний завісами. Душовий пристрій 13 обладнаний термостатичним змішувачем. Для економного використання води встановлені індивідуальні регульовані пристрої дозованої роздачі води 14, які обладнані таймерами. Передбачена можливість підключення зовнішніх душових пристроїв для збільшення пропускної здатності комплексу. Пральний блок (модуль) мобільного комплексу призначений для прання та сушіння білизни та обмундирування в польових умовах, забезпечуючи при цьому прийом і сортування брудної білизни (за видами та забрудненості), прання, віджимання і сушіння білизни. Пральний блок (модуль) має агрегатне та пральне відділення. Пральне відділення обладнано пральними та сушильними машинами 15 з установленими над ними стільницями 16, шафами й полицями 17 (Фіг.6) для розміщення і тимчасового зберігання випраних та брудних речей з можливістю їх фіксації, засобами для дрібного ремонту, відкидною спальною полицею 18 та відкидними сидіннями. 3 UA 105853 U 5 10 15 Ємність для води прального блока (модуля) обладнано запобіжним пристроєм, що забезпечує об'єм води, необхідний для повного циклу прання пральних машин не витрачуваний іншими споживачами. Система заправки і роздачі води напірна. Мобільний комплекс має принаймні чотири заправні вузли. Мобільний комплекс укомплектований дренажним насосом з системою автоматичного включення-виключення. Дренажний насос використовується для відкачки стічних вод, наприклад, при розміщенні мобільного комплексу в заглибленому ґрунтовому укритті. Технічний результат від використання корисної моделі полягає в розширенні експлуатаційних можливостей комплексу, збільшенні його автономності та мобільності, зменшенні часу на його розгортання-згортання, розширенні можливості його використання в різних польових умовах в тому числі під час ведення бойових дій, підвищеній здатності зберігати при експлуатаційних і бойових пошкодженнях можливості функціонування. Корисна модель, що заявляється була використана ПАТ "КВБЗ" при розробленні та виготовленні мобільного банно-прального комплексу. Дослідний зразок мобільного баннопрального комплексу виготовлення ПАТ "КВБЗ" успішно пройшов випробування в польових умовах. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 35 40 45 50 55 1. Мобільний комплекс, що містить виконані на базі контейнерів роздягально-помивочний блок (модуль), що має агрегатний відсік, розділені перегородками відділення, душовий пристрій з напірними і зливними магістралями, засоби для опалення, вентиляції, електропроводи та блок (модуль), який має робоче відділення і агрегатний відсік, в якому встановлено обладнання електропостачання та гарячого і холодного водопостачання, який відрізняється тим, що виконаний на базі контейнерів постійного об'єму, кожний модуль має опалювані агрегатні відсіки, обладнані відкидними майданчиками та відгороджені від інших відділень вогнезахисними перегородками, ємності для запасу води та автономні системи опалення, вентиляції, електропостачання, гарячого і холодного водопостачання, один з модулів має твердопаливний водонагрівач, душовий пристрій обладнаний термостатичним змішувачем та індивідуальними регульованими пристроями для дозованої роздачі води, а інший модуль пральне відділення, в якому встановлено обладнання для прання, сушіння, дрібного ремонту та тимчасового зберігання білизни і обмундирування, модулі виконані з можливістю автономної роботи або агрегатування в єдиний комплекс та взаємного використання запасів води, систем водопостачання та систем електропостачання. 2. Мобільний комплекс за п. 1, який відрізняється тим, що вогнезахисні перегородки виконані у вигляді багатошарової панелі, що складається з важкогорючих матеріалів з низькою димоутворювальною здатністю та металевого листа. 3. Мобільний комплекс за п. 1, який відрізняється тим, що агрегатні відсіки обладнані знімними тентами, що встановлюються над відкидними майданчиками. 4. Мобільний комплекс за п. 1, який відрізняється тим, що ємність для запасу води кожного блока складається принаймні з чотирьох баків, з'єднаних між собою системою трубопроводів та виконаною з можливістю відключення кожного окремого бака з системи водопостачання, та встановлених в теплоізольованому відділенні, яке має систему обігріву. 5. Мобільний комплекс за п. 1, який відрізняється тим, що індивідуальні пристрої для дозованої роздачі води душового відділення обладнані таймерами, а підлога відділення виконана у вигляді корита, на яке встановлені металеві решітки, що складаються з частин та вкриті килимком з антиковзним покриттям. 6. Мобільний комплекс за п. 1, який відрізняється тим, що обладнаний пристроєм що забезпечує об'єм води, необхідний для повного циклу прання пральних машин, не витрачуваний іншими споживачами. 7. Мобільний комплекс за п. 1, який відрізняється тим, що відділення для прання обладнано пральними та сушильними машинами з установленими над ними стільницями, шафами й полицями для розміщення і зберігання випраних та брудних речей з засобами їх фіксації, відкидною спальною полицею та відкидними сидіннями. 8. Мобільний комплекс за п. 1, який відрізняється тим, що обладнаний принаймні чотирма заправними вузлами та обладнаний дренажним насосом з системою автоматичного включеннявиключення. 4 UA 105853 U 5 UA 105853 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
