Аналого-цифровий багатоканальний пристрій для підключення абонентів до загальної магістралі з пріоритетним обслуговуванням

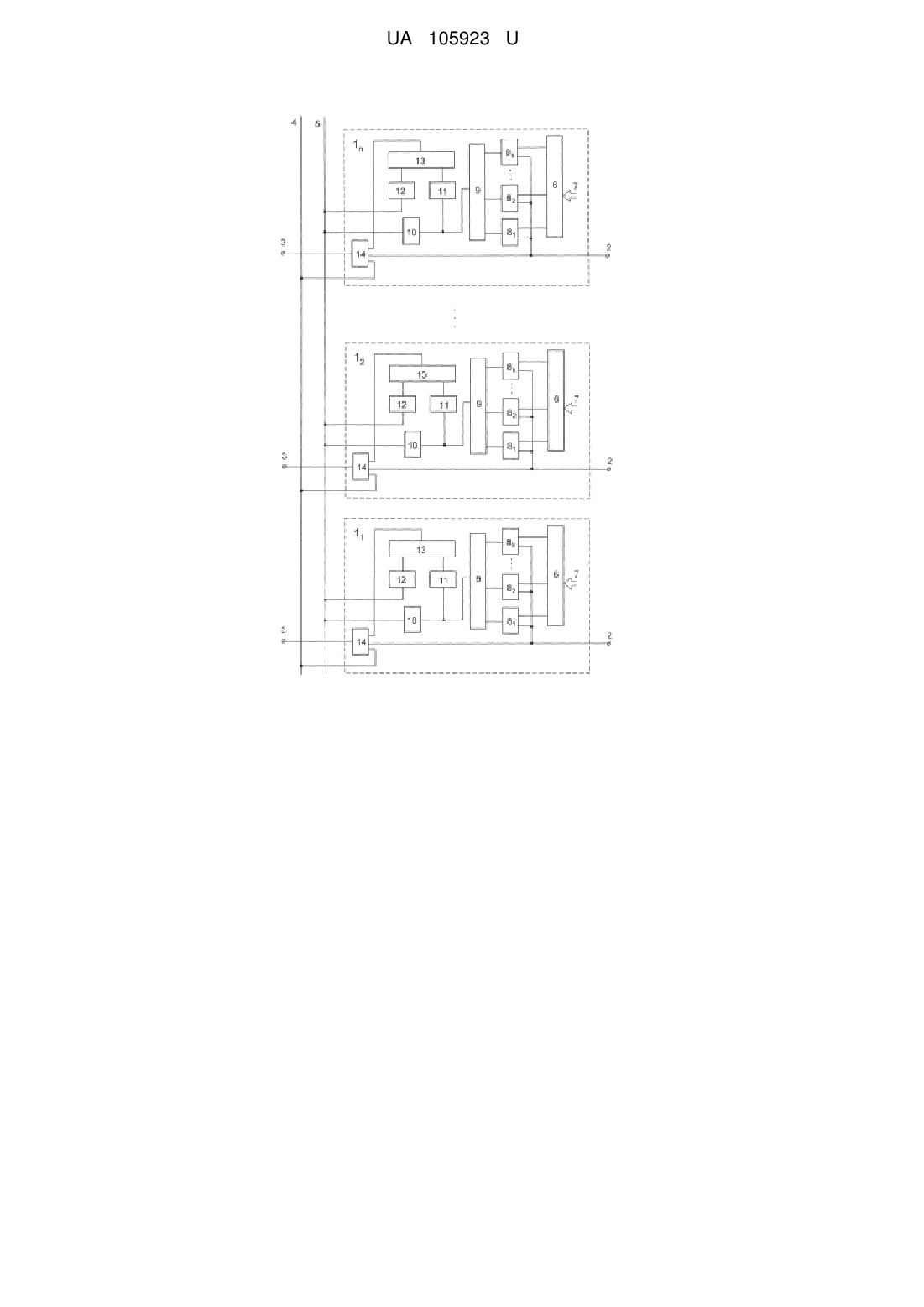

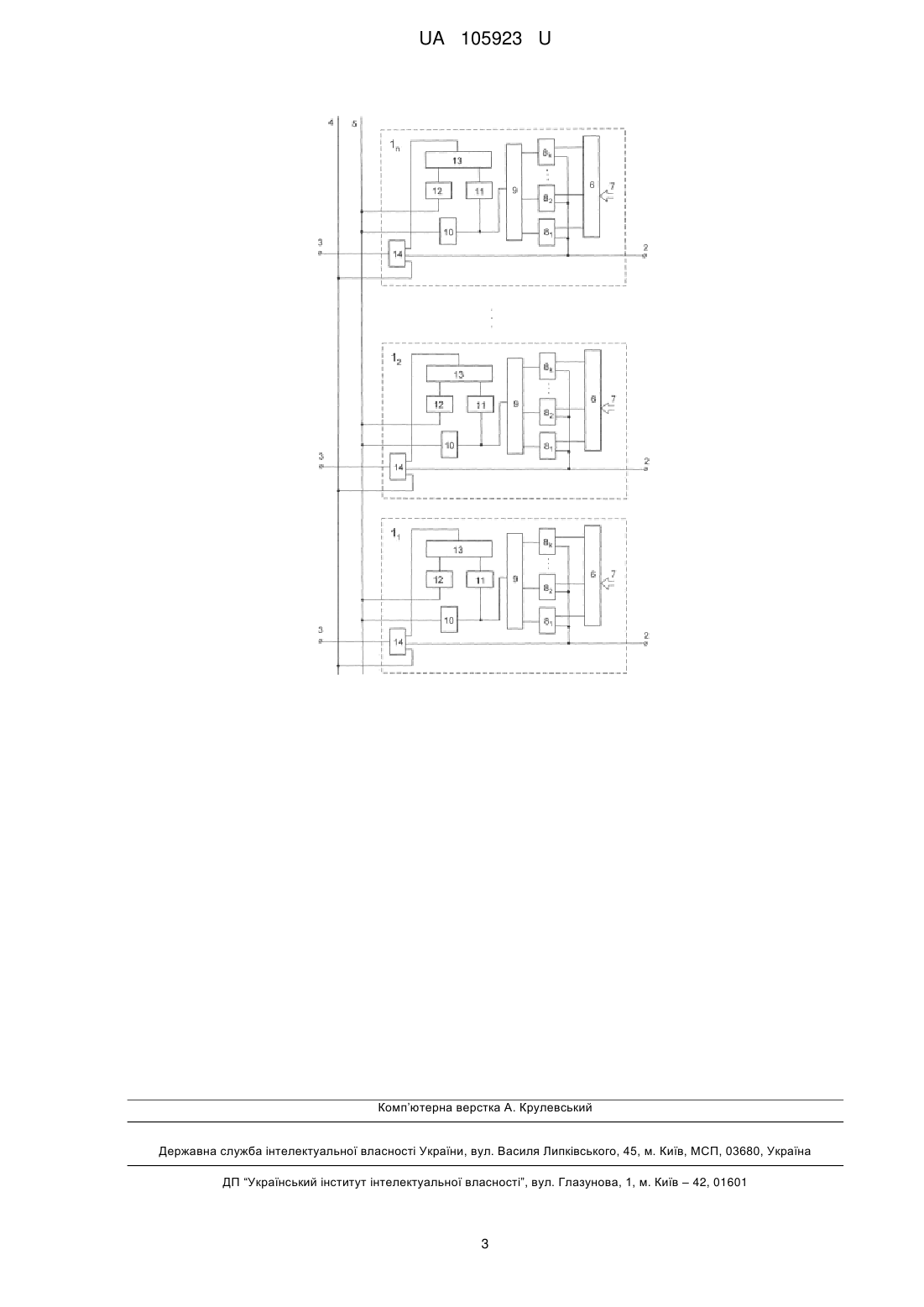

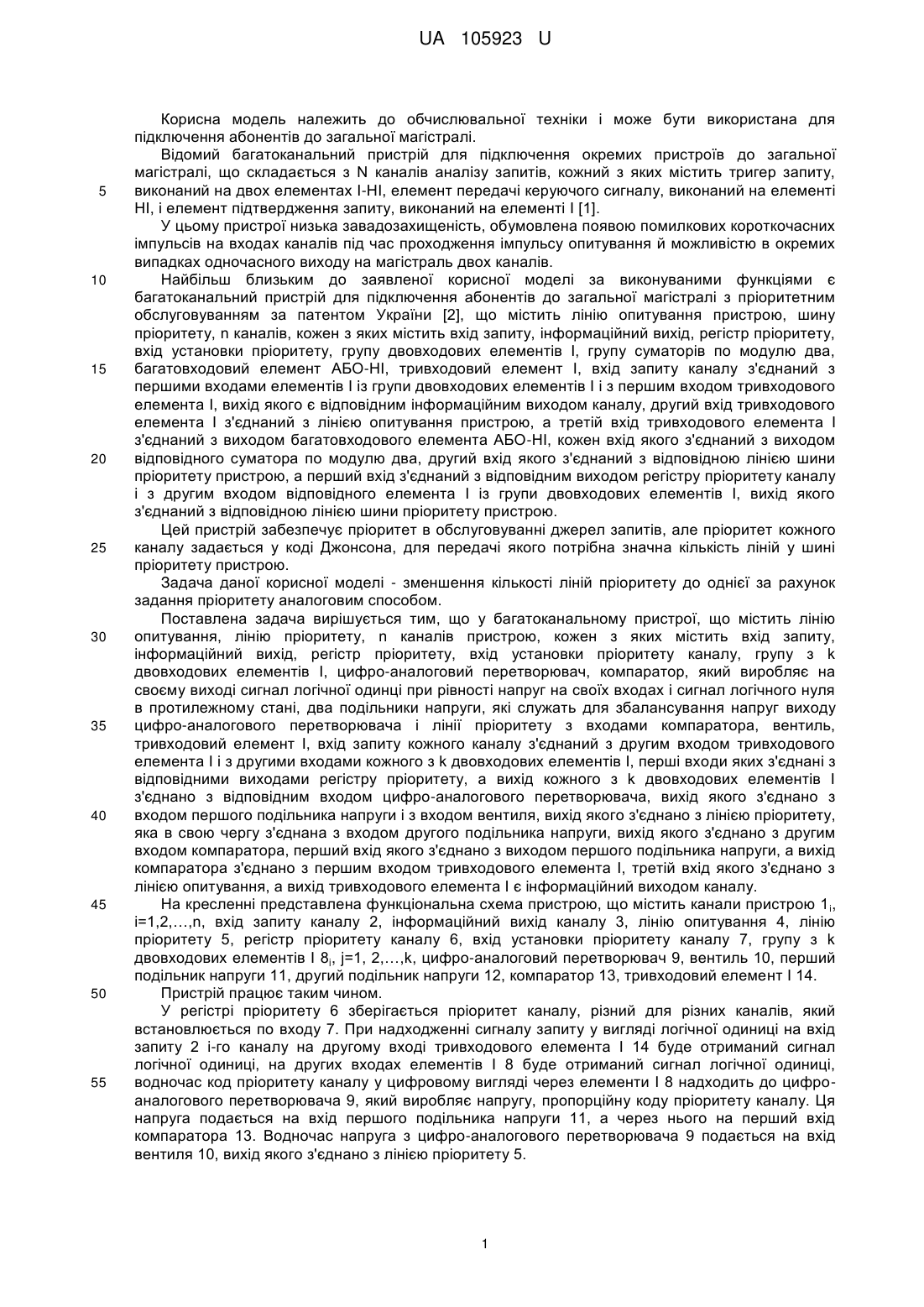

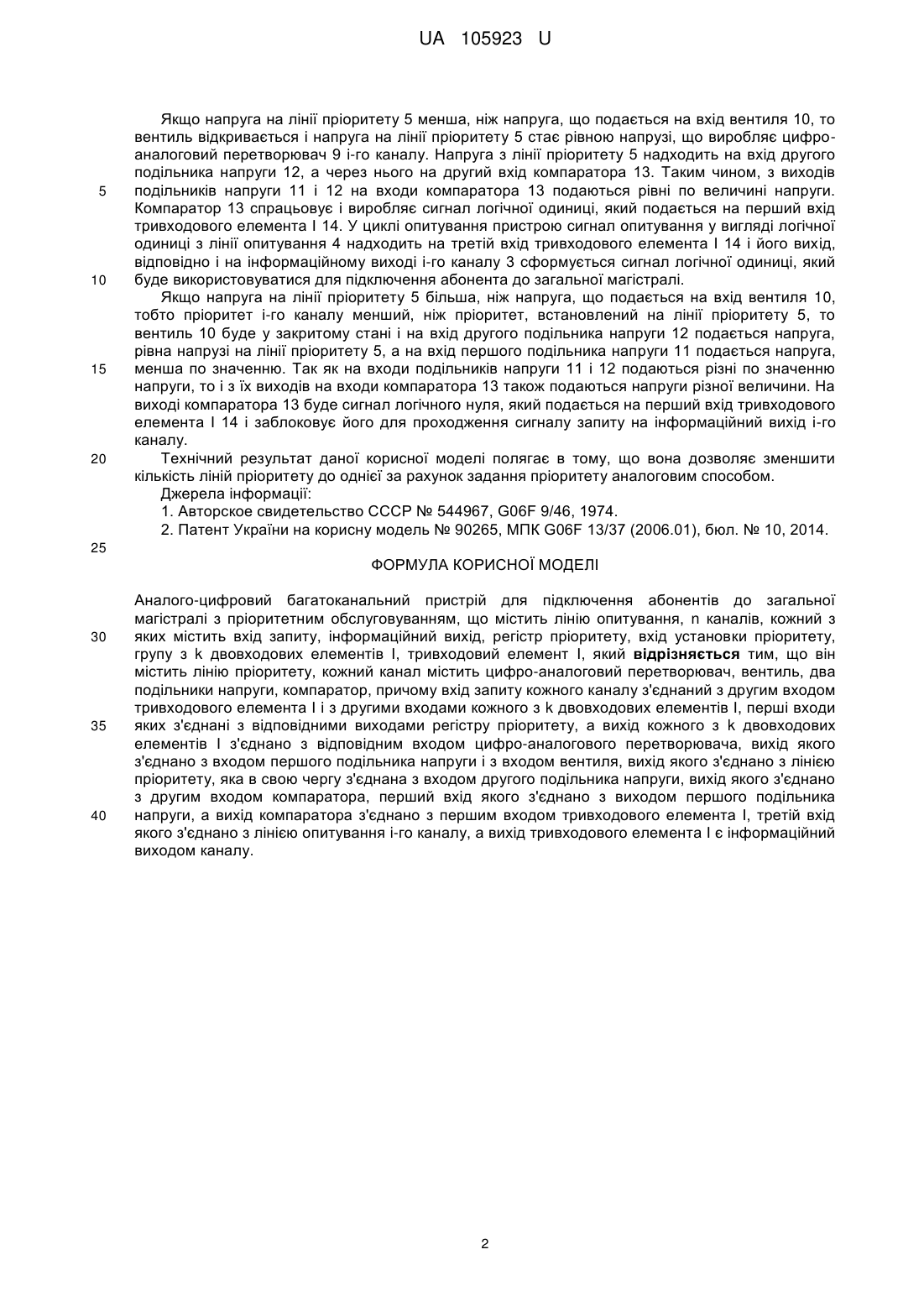

Реферат: UA 105923 U UA 105923 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до обчислювальної техніки і може бути використана для підключення абонентів до загальної магістралі. Відомий багатоканальний пристрій для підключення окремих пристроїв до загальної магістралі, що складається з N каналів аналізу запитів, кожний з яких містить тригер запиту, виконаний на двох елементах І-НІ, елемент передачі керуючого сигналу, виконаний на елементі НІ, і елемент підтвердження запиту, виконаний на елементі І [1]. У цьому пристрої низька завадозахищеність, обумовлена появою помилкових короткочасних імпульсів на входах каналів під час проходження імпульсу опитування й можливістю в окремих випадках одночасного виходу на магістраль двох каналів. Найбільш близьким до заявленої корисної моделі за виконуваними функціями є багатоканальний пристрій для підключення абонентів до загальної магістралі з пріоритетним обслуговуванням за патентом України [2], що містить лінію опитування пристрою, шину пріоритету, n каналів, кожен з яких містить вхід запиту, інформаційний вихід, регістр пріоритету, вхід установки пріоритету, групу двовходових елементів І, групу суматорів по модулю два, багатовходовий елемент АБО-НІ, тривходовий елемент І, вхід запиту каналу з'єднаний з першими входами елементів І із групи двовходових елементів І і з першим входом тривходового елемента І, вихід якого є відповідним інформаційним виходом каналу, другий вхід тривходового елемента І з'єднаний з лінією опитування пристрою, а третій вхід тривходового елемента І з'єднаний з виходом багатовходового елемента АБО-НІ, кожен вхід якого з'єднаний з виходом відповідного суматора по модулю два, другий вхід якого з'єднаний з відповідною лінією шини пріоритету пристрою, а перший вхід з'єднаний з відповідним виходом регістру пріоритету каналу і з другим входом відповідного елемента І із групи двовходових елементів І, вихід якого з'єднаний з відповідною лінією шини пріоритету пристрою. Цей пристрій забезпечує пріоритет в обслуговуванні джерел запитів, але пріоритет кожного каналу задається у коді Джонсона, для передачі якого потрібна значна кількість ліній у шині пріоритету пристрою. Задача даної корисної моделі - зменшення кількості ліній пріоритету до однієї за рахунок задання пріоритету аналоговим способом. Поставлена задача вирішується тим, що у багатоканальному пристрої, що містить лінію опитування, лінію пріоритету, n каналів пристрою, кожен з яких містить вхід запиту, інформаційний вихід, регістр пріоритету, вхід установки пріоритету каналу, групу з k двовходових елементів І, цифро-аналоговий перетворювач, компаратор, який виробляє на своєму виході сигнал логічної одинці при рівності напруг на своїх входах і сигнал логічного нуля в протилежному стані, два подільники напруги, які служать для збалансування напруг виходу цифро-аналогового перетворювача і лінії пріоритету з входами компаратора, вентиль, тривходовий елемент І, вхід запиту кожного каналу з'єднаний з другим входом тривходового елемента І і з другими входами кожного з k двовходових елементів І, перші входи яких з'єднані з відповідними виходами регістру пріоритету, а вихід кожного з k двовходових елементів І з'єднано з відповідним входом цифро-аналогового перетворювача, вихід якого з'єднано з входом першого подільника напруги і з входом вентиля, вихід якого з'єднано з лінією пріоритету, яка в свою чергу з'єднана з входом другого подільника напруги, вихід якого з'єднано з другим входом компаратора, перший вхід якого з'єднано з виходом першого подільника напруги, а вихід компаратора з'єднано з першим входом тривходового елемента І, третій вхід якого з'єднано з лінією опитування, а вихід тривходового елемента І є інформаційний виходом каналу. На кресленні представлена функціональна схема пристрою, що містить канали пристрою 1 i, і=1,2,…,n, вхід запиту каналу 2, інформаційний вихід каналу 3, лінію опитування 4, лінію пріоритету 5, регістр пріоритету каналу 6, вхід установки пріоритету каналу 7, групу з k двовходових елементів І 8j, j=1, 2,…,k, цифро-аналоговий перетворювач 9, вентиль 10, перший подільник напруги 11, другий подільник напруги 12, компаратор 13, тривходовий елемент І 14. Пристрій працює таким чином. У регістрі пріоритету 6 зберігається пріоритет каналу, різний для різних каналів, який встановлюється по входу 7. При надходженні сигналу запиту у вигляді логічної одиниці на вхід запиту 2 і-го каналу на другому вході тривходового елемента І 14 буде отриманий сигнал логічної одиниці, на других входах елементів І 8 буде отриманий сигнал логічної одиниці, водночас код пріоритету каналу у цифровому вигляді через елементи І 8 надходить до цифроаналогового перетворювача 9, який виробляє напругу, пропорційну коду пріоритету каналу. Ця напруга подається на вхід першого подільника напруги 11, а через нього на перший вхід компаратора 13. Водночас напруга з цифро-аналогового перетворювача 9 подається на вхід вентиля 10, вихід якого з'єднано з лінією пріоритету 5. 1 UA 105923 U 5 10 15 20 Якщо напруга на лінії пріоритету 5 менша, ніж напруга, що подається на вхід вентиля 10, то вентиль відкривається і напруга на лінії пріоритету 5 стає рівною напрузі, що виробляє цифроаналоговий перетворювач 9 і-го каналу. Напруга з лінії пріоритету 5 надходить на вхід другого подільника напруги 12, а через нього на другий вхід компаратора 13. Таким чином, з виходів подільників напруги 11 і 12 на входи компаратора 13 подаються рівні по величині напруги. Компаратор 13 спрацьовує і виробляє сигнал логічної одиниці, який подається на перший вхід тривходового елемента І 14. У циклі опитування пристрою сигнал опитування у вигляді логічної одиниці з лінії опитування 4 надходить на третій вхід тривходового елемента І 14 і його вихід, відповідно і на інформаційному виході i-го каналу 3 сформується сигнал логічної одиниці, який буде використовуватися для підключення абонента до загальної магістралі. Якщо напруга на лінії пріоритету 5 більша, ніж напруга, що подається на вхід вентиля 10, тобто пріоритет i-го каналу менший, ніж пріоритет, встановлений на лінії пріоритету 5, то вентиль 10 буде у закритому стані і на вхід другого подільника напруги 12 подається напруга, рівна напрузі на лінії пріоритету 5, а на вхід першого подільника напруги 11 подається напруга, менша по значенню. Так як на входи подільників напруги 11 і 12 подаються різні по значенню напруги, то і з їх виходів на входи компаратора 13 також подаються напруги різної величини. На виході компаратора 13 буде сигнал логічного нуля, який подається на перший вхід тривходового елемента І 14 і заблоковує його для проходження сигналу запиту на інформаційний вихід i-го каналу. Технічний результат даної корисної моделі полягає в тому, що вона дозволяє зменшити кількість ліній пріоритету до однієї за рахунок задання пріоритету аналоговим способом. Джерела інформації: 1. Авторское свидетельство СССР № 544967, G06F 9/46, 1974. 2. Патент України на корисну модель № 90265, МПК G06F 13/37 (2006.01), бюл. № 10, 2014. 25 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 Аналого-цифровий багатоканальний пристрій для підключення абонентів до загальної магістралі з пріоритетним обслуговуванням, що містить лінію опитування, n каналів, кожний з яких містить вхід запиту, інформаційний вихід, регістр пріоритету, вхід установки пріоритету, групу з k двовходових елементів І, тривходовий елемент І, який відрізняється тим, що він містить лінію пріоритету, кожний канал містить цифро-аналоговий перетворювач, вентиль, два подільники напруги, компаратор, причому вхід запиту кожного каналу з'єднаний з другим входом тривходового елемента І і з другими входами кожного з k двовходових елементів І, перші входи яких з'єднані з відповідними виходами регістру пріоритету, а вихід кожного з k двовходових елементів І з'єднано з відповідним входом цифро-аналогового перетворювача, вихід якого з'єднано з входом першого подільника напруги і з входом вентиля, вихід якого з'єднано з лінією пріоритету, яка в свою чергу з'єднана з входом другого подільника напруги, вихід якого з'єднано з другим входом компаратора, перший вхід якого з'єднано з виходом першого подільника напруги, а вихід компаратора з'єднано з першим входом тривходового елемента І, третій вхід якого з'єднано з лінією опитування i-го каналу, а вихід тривходового елемента І є інформаційний виходом каналу. 2 UA 105923 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
