Автобетонозмішувач

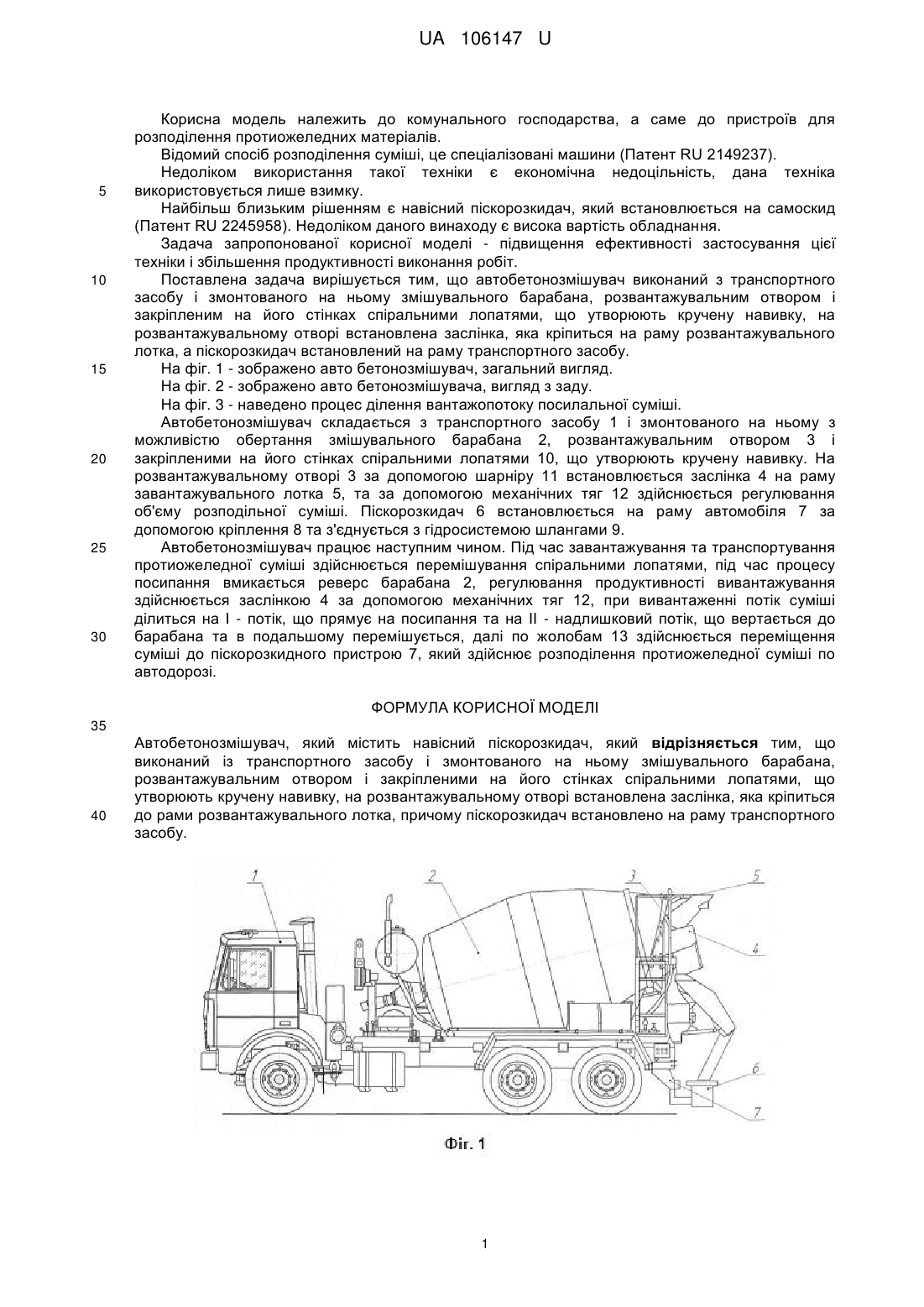

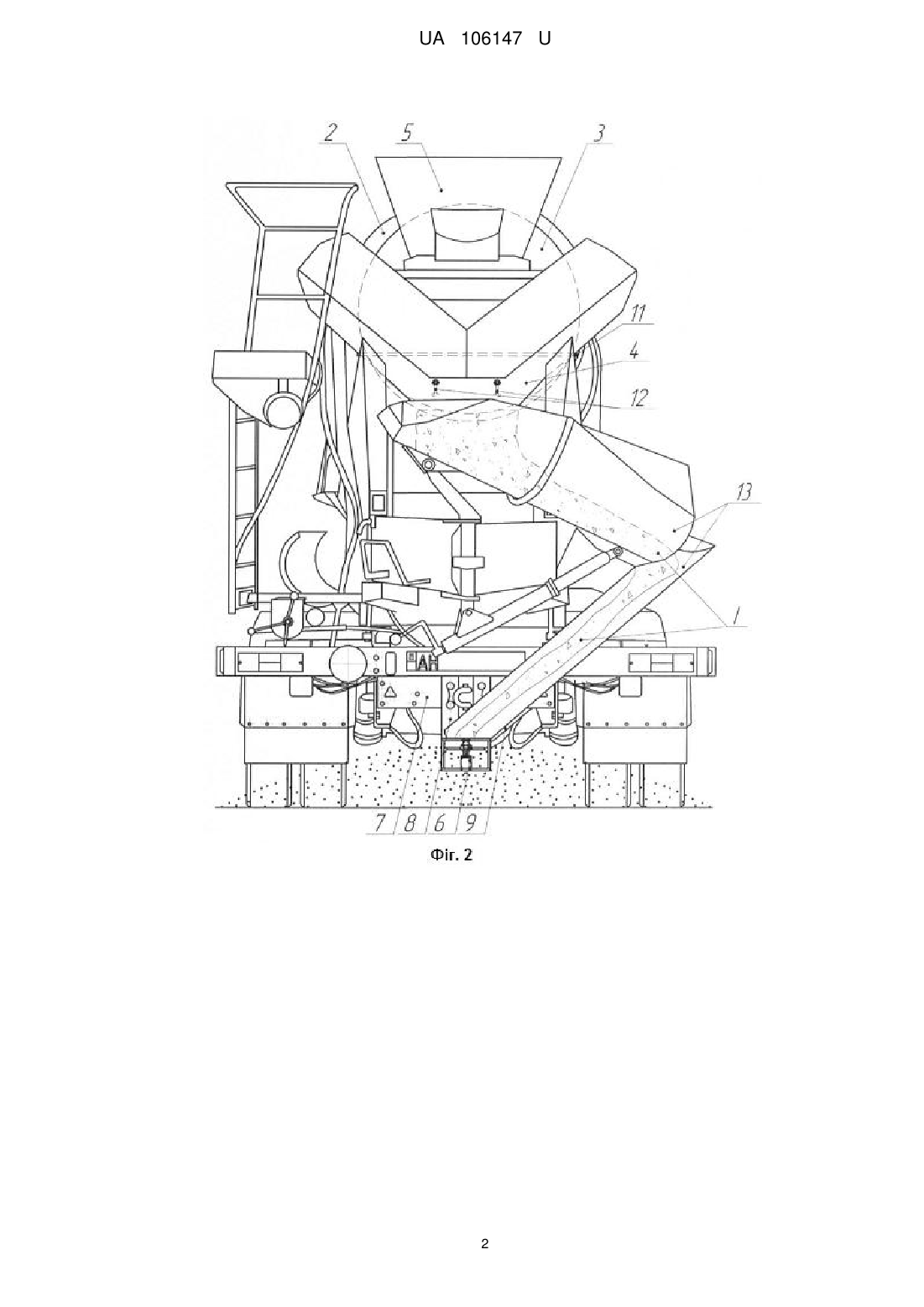

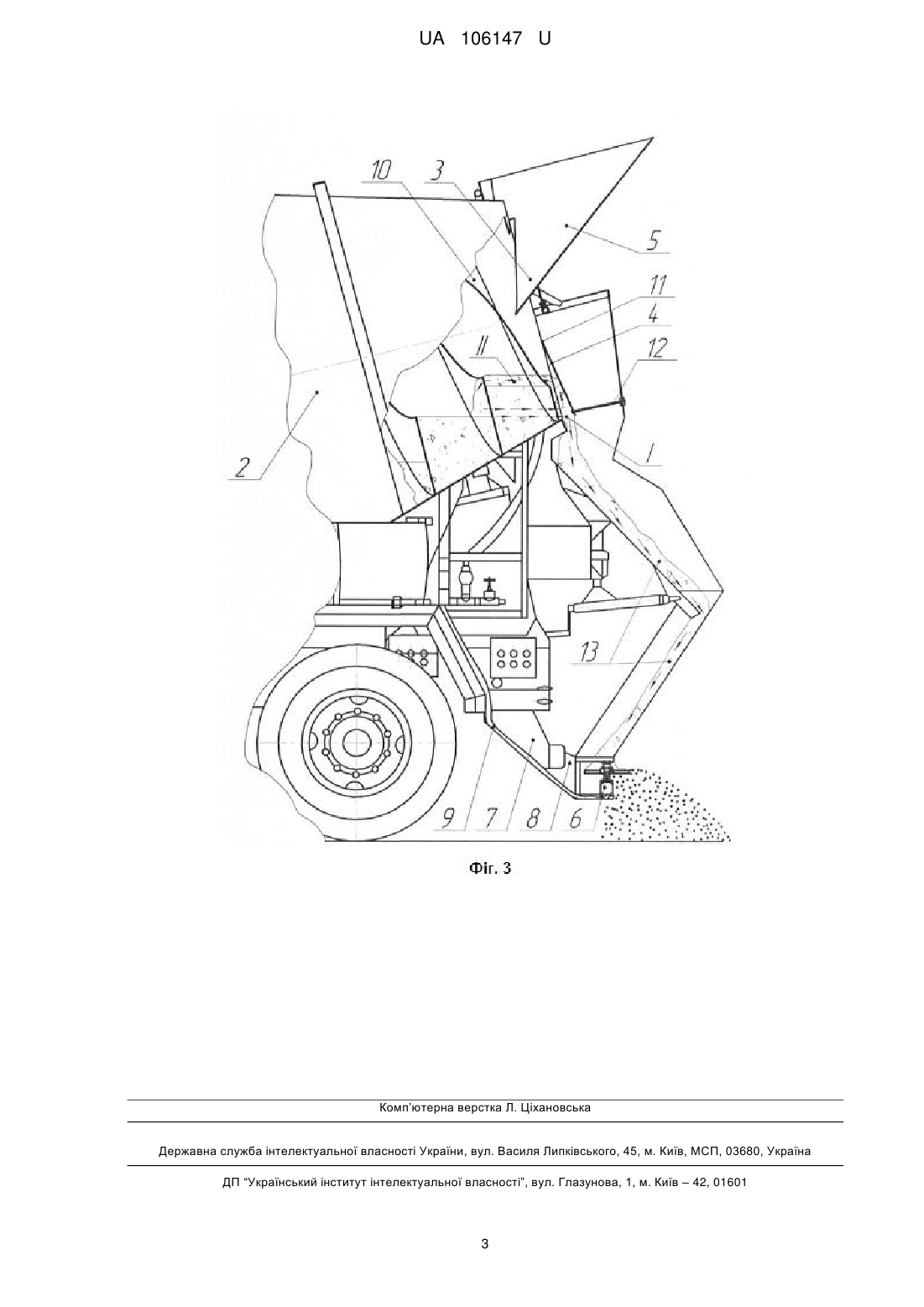

Реферат: Автобетонозмішувач містить навісний піскорозкидач та виконаний із транспортного засобу і змонтованого на ньому змішувального барабана, має розвантажувальний отвір і закріплені на його стінках спіральні лопаті, що утворюють кручену навивку. На розвантажувальному отворі встановлена заслінка, яка кріпиться до рами розвантажувального лотка, а піскорозкидач встановлено на раму транспортного засобу. UA 106147 U (12) UA 106147 U UA 106147 U 5 10 15 20 25 30 Корисна модель належить до комунального господарства, а саме до пристроїв для розподілення протиожеледних матеріалів. Відомий спосіб розподілення суміші, це спеціалізовані машини (Патент RU 2149237). Недоліком використання такої техніки є економічна недоцільність, дана техніка використовується лише взимку. Найбільш близьким рішенням є навісний піскорозкидач, який встановлюється на самоскид (Патент RU 2245958). Недоліком даного винаходу є висока вартість обладнання. Задача запропонованої корисної моделі - підвищення ефективності застосування цієї техніки і збільшення продуктивності виконання робіт. Поставлена задача вирішується тим, що автобетонозмішувач виконаний з транспортного засобу і змонтованого на ньому змішувального барабана, розвантажувальним отвором і закріпленим на його стінках спіральними лопатями, що утворюють кручену навивку, на розвантажувальному отворі встановлена заслінка, яка кріпиться на раму розвантажувального лотка, а піскорозкидач встановлений на раму транспортного засобу. На фіг. 1 - зображено авто бетонозмішувач, загальний вигляд. На фіг. 2 - зображено авто бетонозмішувача, вигляд з заду. На фіг. 3 - наведено процес ділення вантажопотоку посилальної суміші. Автобетонозмішувач складається з транспортного засобу 1 і змонтованого на ньому з можливістю обертання змішувального барабана 2, розвантажувальним отвором 3 і закріпленими на його стінках спіральними лопатями 10, що утворюють кручену навивку. На розвантажувальному отворі 3 за допомогою шарніру 11 встановлюється заслінка 4 на раму завантажувального лотка 5, та за допомогою механічних тяг 12 здійснюється регулювання об'єму розподільної суміші. Піскорозкидач 6 встановлюється на раму автомобіля 7 за допомогою кріплення 8 та з'єднується з гідросистемою шлангами 9. Автобетонозмішувач працює наступним чином. Під час завантажування та транспортування протиожеледної суміші здійснюється перемішування спіральними лопатями, під час процесу посипання вмикається реверс барабана 2, регулювання продуктивності вивантажування здійснюється заслінкою 4 за допомогою механічних тяг 12, при вивантаженні потік суміші ділиться на І - потік, що прямує на посипання та на II - надлишковий потік, що вертається до барабана та в подальшому перемішується, далі по жолобам 13 здійснюється переміщення суміші до піскорозкидного пристрою 7, який здійснює розподілення протиожеледної суміші по автодорозі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 Автобетонозмішувач, який містить навісний піскорозкидач, який відрізняється тим, що виконаний із транспортного засобу і змонтованого на ньому змішувального барабана, розвантажувальним отвором і закріпленими на його стінках спіральними лопатями, що утворюють кручену навивку, на розвантажувальному отворі встановлена заслінка, яка кріпиться до рами розвантажувального лотка, причому піскорозкидач встановлено на раму транспортного засобу. 1 UA 106147 U 2 UA 106147 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
