Машина для приготування компосту

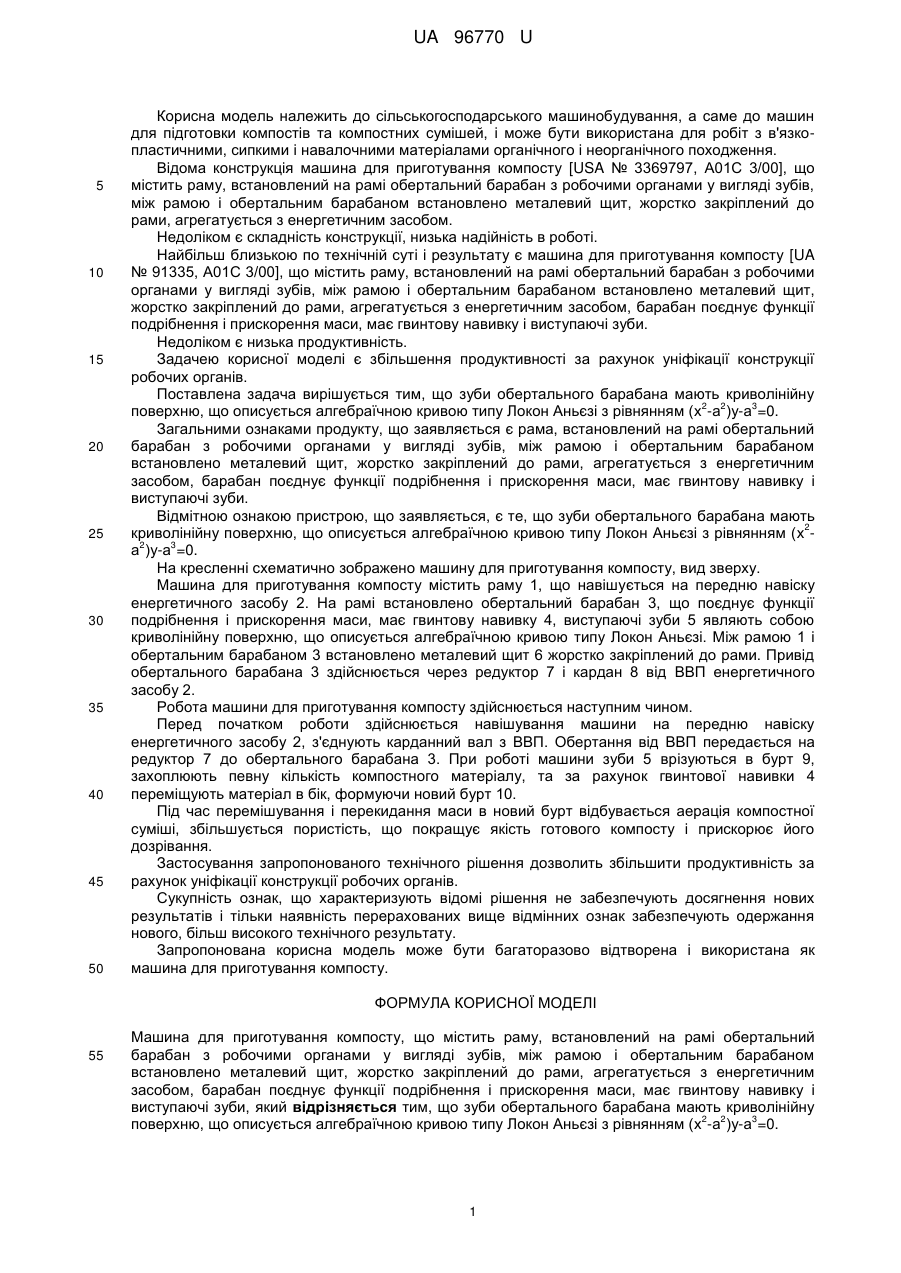

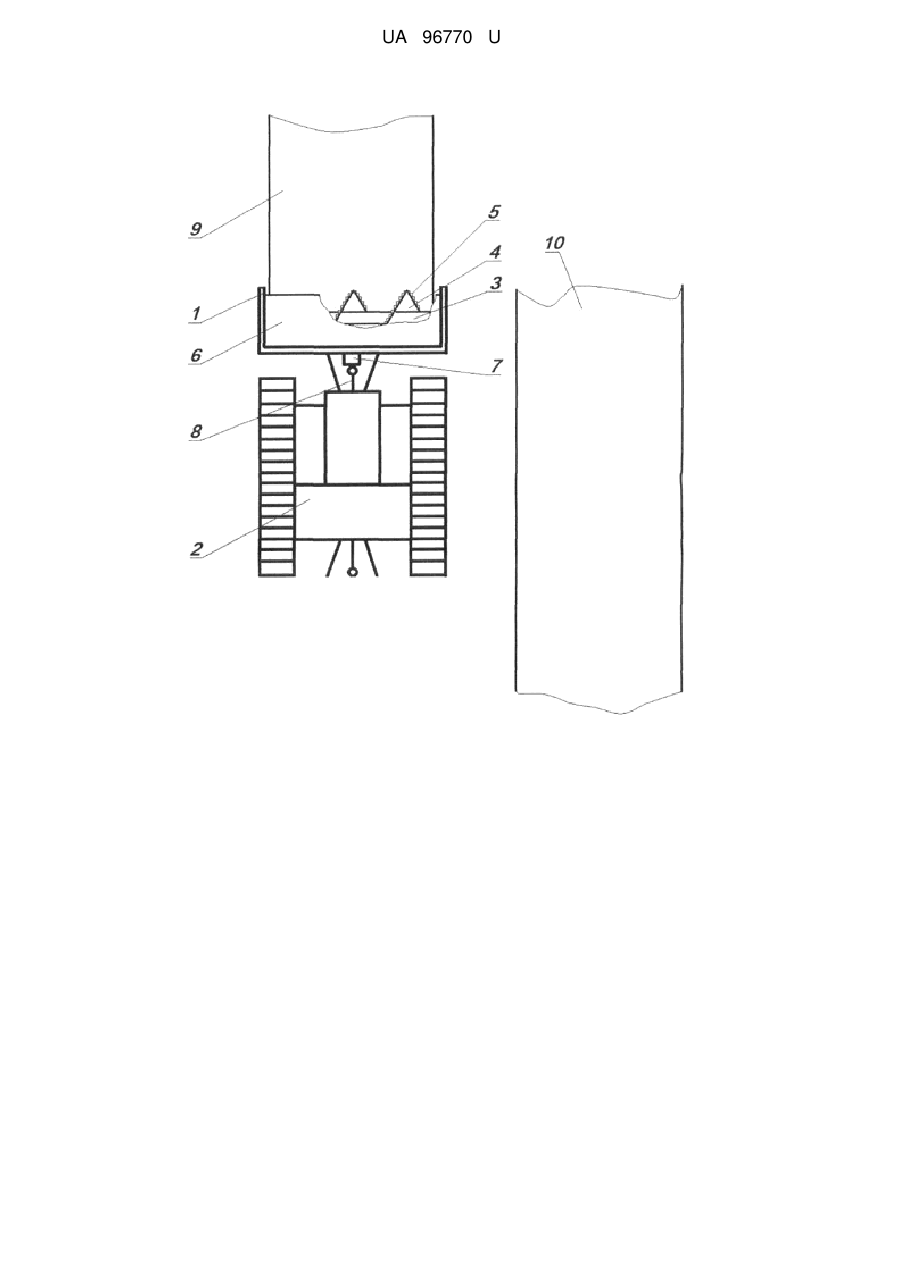

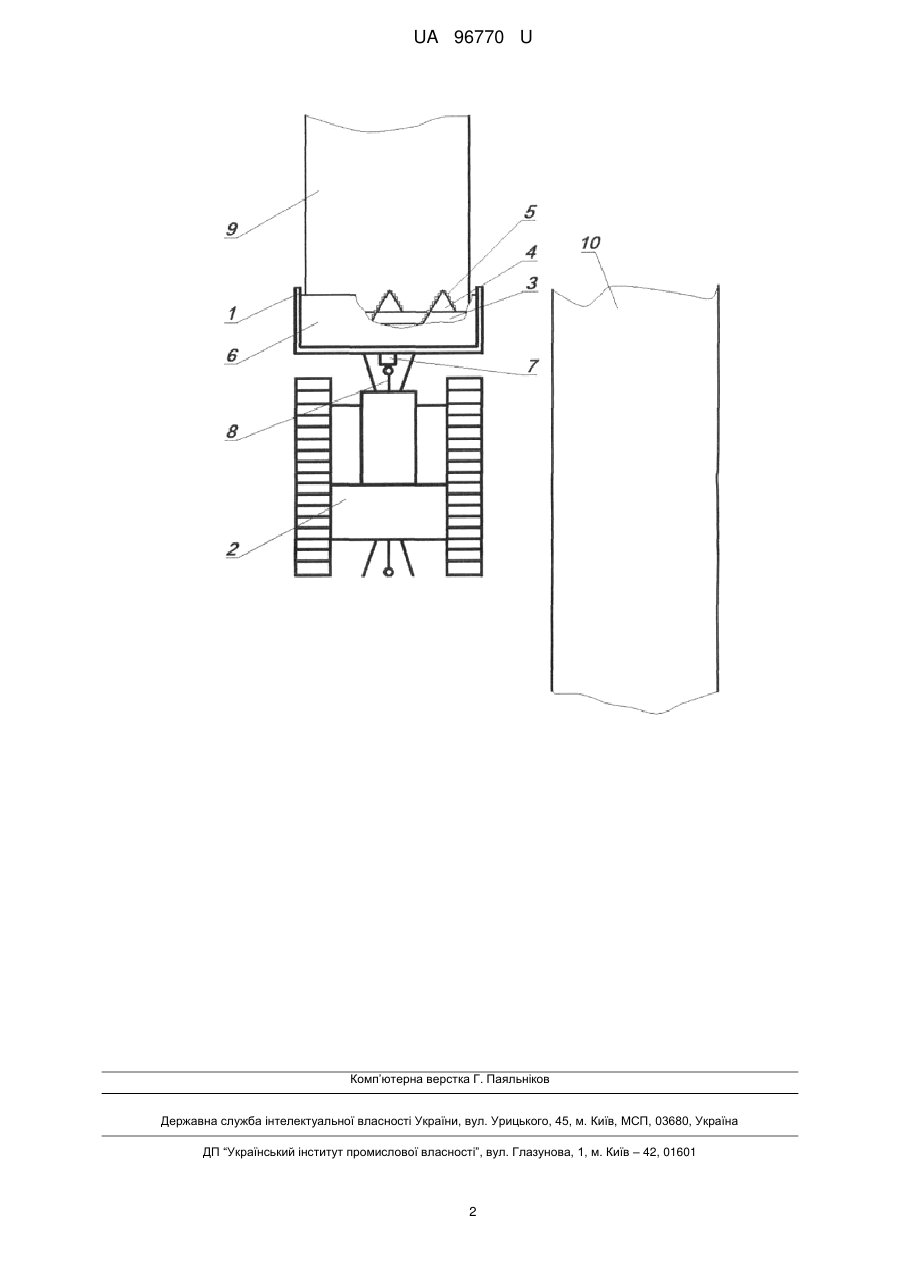

Реферат: Машина для приготування компосту містить раму, встановлений на рамі обертальний барабан з робочими органами у вигляді зубів. Між рамою і обертальним барабаном встановлено металевий щит, жорстко закріплений до рами, агрегатується з енергетичним засобом. Барабан поєднує функції подрібнення і прискорення маси, має гвинтову навивку і виступаючі зуби. Зуби обертального барабана мають криволінійну поверхню, що описується алгебраїчною кривою 2 2 3 типу Локон Аньєзі з рівнянням (х -а )у-а =0. UA 96770 U (12) UA 96770 U UA 96770 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до сільськогосподарського машинобудування, а саме до машин для підготовки компостів та компостних сумішей, і може бути використана для робіт з в'язкопластичними, сипкими і навалочними матеріалами органічного і неорганічного походження. Відома конструкція машина для приготування компосту [USA № 3369797, А01С 3/00], що містить раму, встановлений на рамі обертальний барабан з робочими органами у вигляді зубів, між рамою і обертальним барабаном встановлено металевий щит, жорстко закріплений до рами, агрегатується з енергетичним засобом. Недоліком є складність конструкції, низька надійність в роботі. Найбільш близькою по технічній суті і результату є машина для приготування компосту [UA № 91335, А01С 3/00], що містить раму, встановлений на рамі обертальний барабан з робочими органами у вигляді зубів, між рамою і обертальним барабаном встановлено металевий щит, жорстко закріплений до рами, агрегатується з енергетичним засобом, барабан поєднує функції подрібнення і прискорення маси, має гвинтову навивку і виступаючі зуби. Недоліком є низька продуктивність. Задачею корисної моделі є збільшення продуктивності за рахунок уніфікації конструкції робочих органів. Поставлена задача вирішується тим, що зуби обертального барабана мають криволінійну 2 2 3 поверхню, що описується алгебраїчною кривою типу Локон Аньєзі з рівнянням (х -а )у-а =0. Загальними ознаками продукту, що заявляється є рама, встановлений на рамі обертальний барабан з робочими органами у вигляді зубів, між рамою і обертальним барабаном встановлено металевий щит, жорстко закріплений до рами, агрегатується з енергетичним засобом, барабан поєднує функції подрібнення і прискорення маси, має гвинтову навивку і виступаючі зуби. Відмітною ознакою пристрою, що заявляється, є те, що зуби обертального барабана мають 2 криволінійну поверхню, що описується алгебраїчною кривою типу Локон Аньєзі з рівнянням (х 2 3 а )у-а =0. На кресленні схематично зображено машину для приготування компосту, вид зверху. Машина для приготування компосту містить раму 1, що навішується на передню навіску енергетичного засобу 2. На рамі встановлено обертальний барабан 3, що поєднує функції подрібнення і прискорення маси, має гвинтову навивку 4, виступаючі зуби 5 являють собою криволінійну поверхню, що описується алгебраїчною кривою типу Локон Аньєзі. Між рамою 1 і обертальним барабаном 3 встановлено металевий щит 6 жорстко закріплений до рами. Привід обертального барабана 3 здійснюється через редуктор 7 і кардан 8 від ВВП енергетичного засобу 2. Робота машини для приготування компосту здійснюється наступним чином. Перед початком роботи здійснюється навішування машини на передню навіску енергетичного засобу 2, з'єднують карданний вал з ВВП. Обертання від ВВП передається на редуктор 7 до обертального барабана 3. При роботі машини зуби 5 врізуються в бурт 9, захоплюють певну кількість компостного матеріалу, та за рахунок гвинтової навивки 4 переміщують матеріал в бік, формуючи новий бурт 10. Під час перемішування і перекидання маси в новий бурт відбувається аерація компостної суміші, збільшується пористість, що покращує якість готового компосту і прискорює його дозрівання. Застосування запропонованого технічного рішення дозволить збільшити продуктивність за рахунок уніфікації конструкції робочих органів. Сукупність ознак, що характеризують відомі рішення не забезпечують досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечують одержання нового, більш високого технічного результату. Запропонована корисна модель може бути багаторазово відтворена і використана як машина для приготування компосту. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Машина для приготування компосту, що містить раму, встановлений на рамі обертальний барабан з робочими органами у вигляді зубів, між рамою і обертальним барабаном встановлено металевий щит, жорстко закріплений до рами, агрегатується з енергетичним засобом, барабан поєднує функції подрібнення і прискорення маси, має гвинтову навивку і виступаючі зуби, який відрізняється тим, що зуби обертального барабана мають криволінійну 2 2 3 поверхню, що описується алгебраїчною кривою типу Локон Аньєзі з рівнянням (х -а )у-а =0. 1 UA 96770 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
