Формула / Реферат

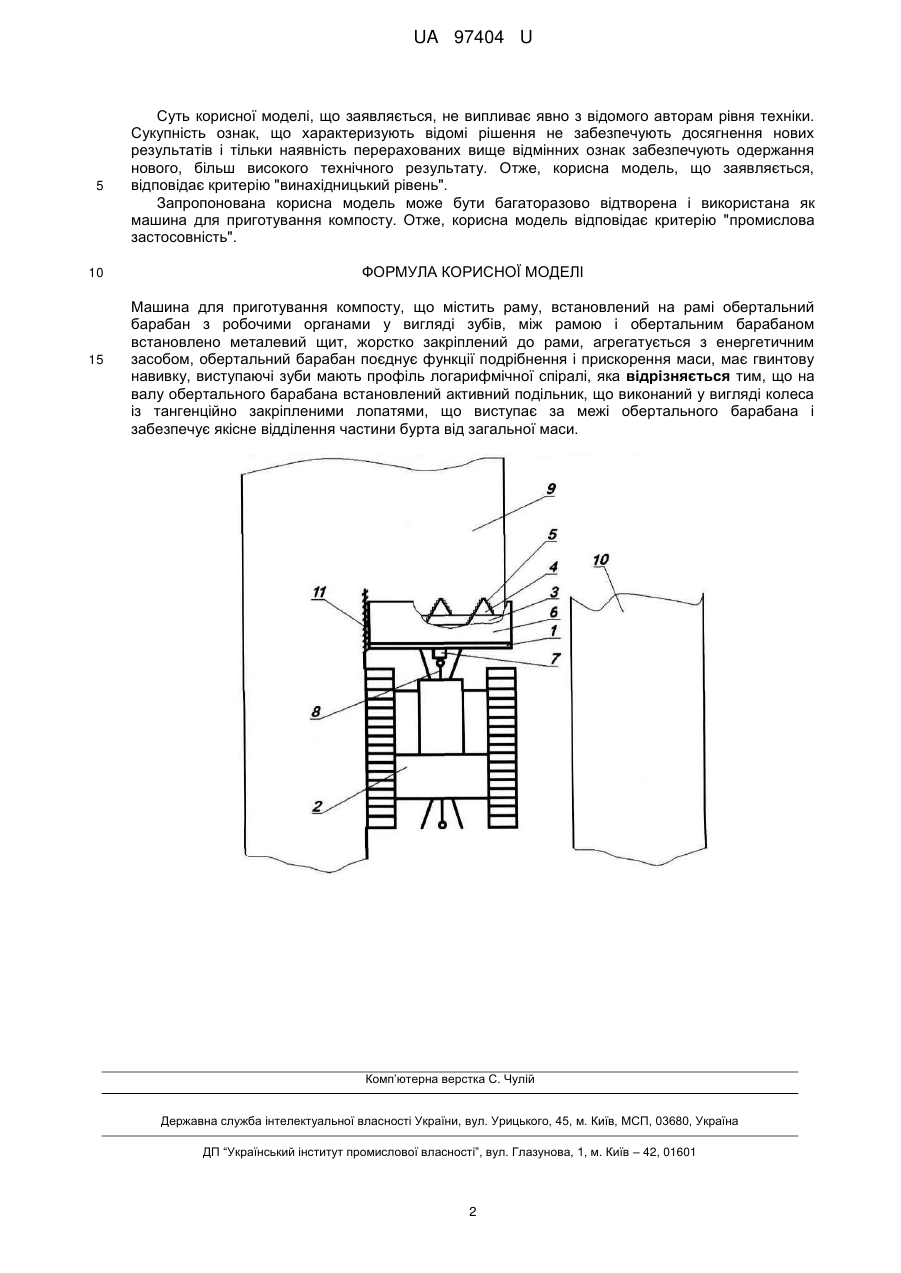

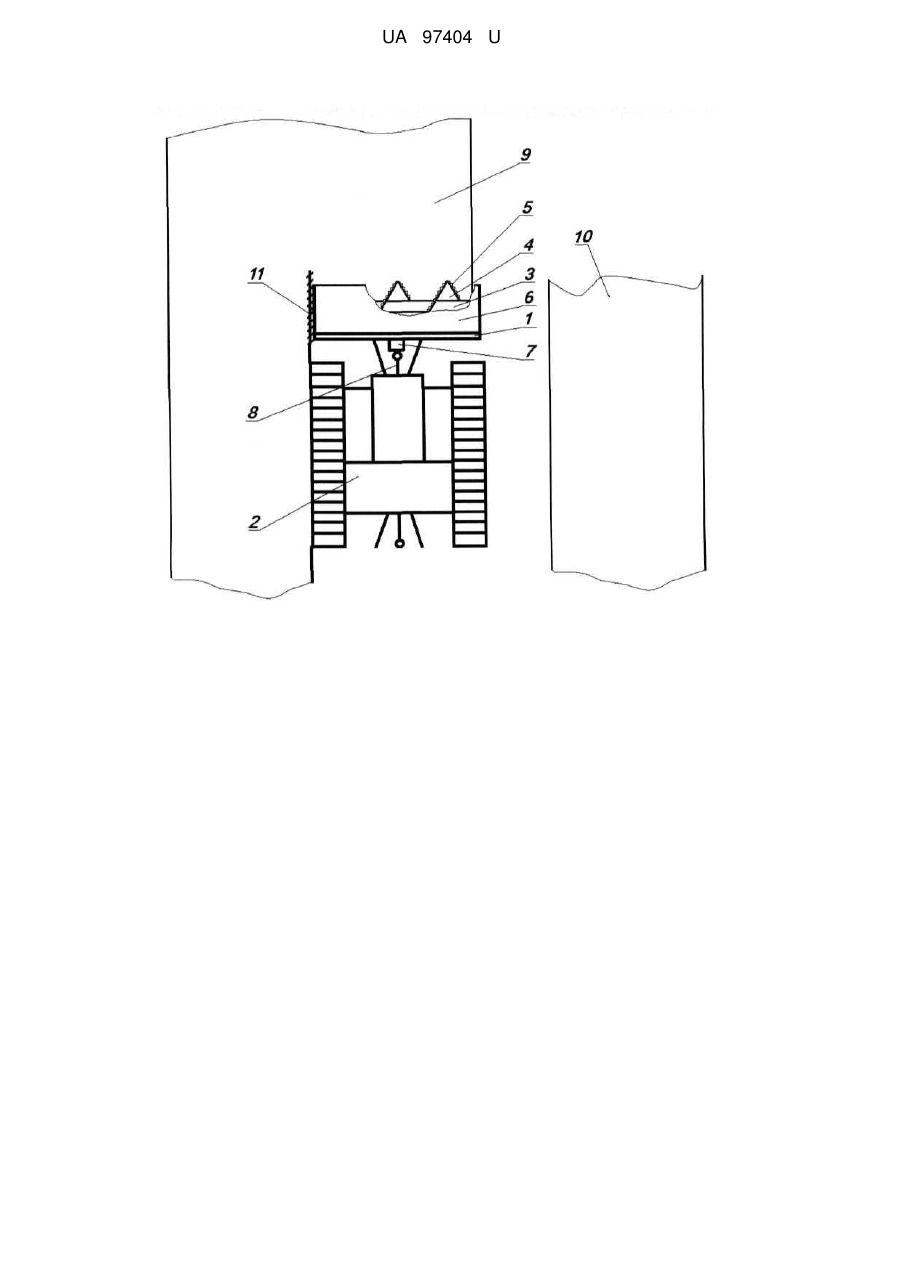

Машина для приготування компосту, що містить раму, встановлений на рамі обертальний барабан з робочими органами у вигляді зубів, між рамою і обертальним барабаном встановлено металевий щит, жорстко закріплений до рами, агрегатується з енергетичним засобом, обертальний барабан поєднує функції подрібнення і прискорення маси, має гвинтову навивку, виступаючі зуби мають профіль логарифмічної спіралі, яка відрізняється тим, що на валу обертального барабана встановлений активний подільник, що виконаний у вигляді колеса із тангенційно закріпленими лопатями, що виступає за межі обертального барабана і забезпечує якісне відділення частини бурта від загальної маси.

Текст

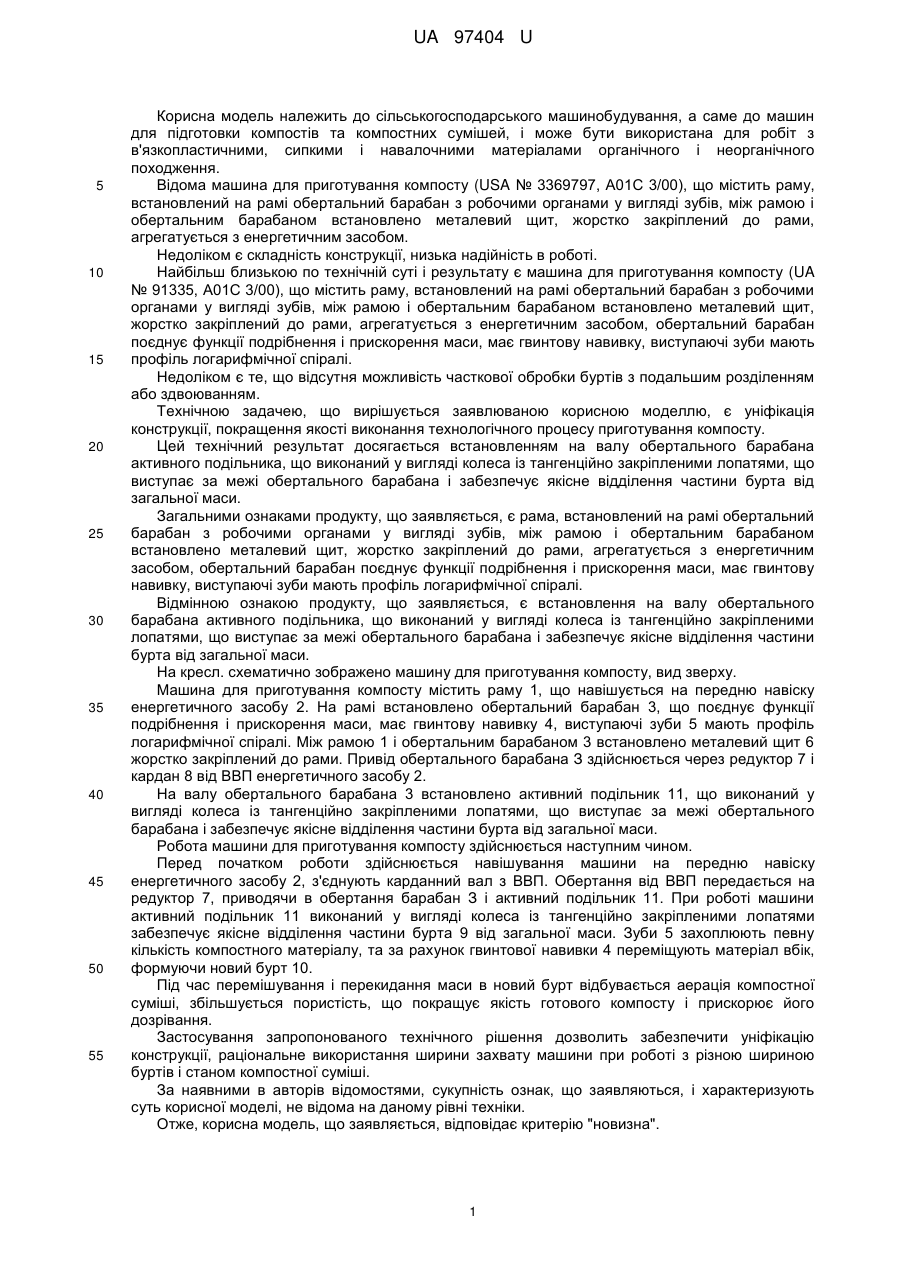

Реферат: Машина для приготування компосту містить раму, встановлений на рамі обертальний барабан з робочими органами у вигляді зубів, між рамою і обертальним барабаном встановлено металевий щит, жорстко закріплений до рами, агрегатується з енергетичним засобом, обертальний барабан поєднує функції подрібнення і прискорення маси, має гвинтову навивку, виступаючі зуби мають профіль логарифмічної спіралі. На валу обертального барабана встановлений активний подільник, що виконаний у вигляді колеса із тангенційно закріпленими лопатями, що виступає за межі обертального барабана і забезпечує якісне відділення частини бурта від загальної маси. UA 97404 U (12) UA 97404 U UA 97404 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільськогосподарського машинобудування, а саме до машин для підготовки компостів та компостних сумішей, і може бути використана для робіт з в'язкопластичними, сипкими і навалочними матеріалами органічного і неорганічного походження. Відома машина для приготування компосту (USA № 3369797, А01С 3/00), що містить раму, встановлений на рамі обертальний барабан з робочими органами у вигляді зубів, між рамою і обертальним барабаном встановлено металевий щит, жорстко закріплений до рами, агрегатується з енергетичним засобом. Недоліком є складність конструкції, низька надійність в роботі. Найбільш близькою по технічній суті і результату є машина для приготування компосту (UA № 91335, А01С 3/00), що містить раму, встановлений на рамі обертальний барабан з робочими органами у вигляді зубів, між рамою і обертальним барабаном встановлено металевий щит, жорстко закріплений до рами, агрегатується з енергетичним засобом, обертальний барабан поєднує функції подрібнення і прискорення маси, має гвинтову навивку, виступаючі зуби мають профіль логарифмічної спіралі. Недоліком є те, що відсутня можливість часткової обробки буртів з подальшим розділенням або здвоюванням. Технічною задачею, що вирішується заявлюваною корисною моделлю, є уніфікація конструкції, покращення якості виконання технологічного процесу приготування компосту. Цей технічний результат досягається встановленням на валу обертального барабана активного подільника, що виконаний у вигляді колеса із тангенційно закріпленими лопатями, що виступає за межі обертального барабана і забезпечує якісне відділення частини бурта від загальної маси. Загальними ознаками продукту, що заявляється, є рама, встановлений на рамі обертальний барабан з робочими органами у вигляді зубів, між рамою і обертальним барабаном встановлено металевий щит, жорстко закріплений до рами, агрегатується з енергетичним засобом, обертальний барабан поєднує функції подрібнення і прискорення маси, має гвинтову навивку, виступаючі зуби мають профіль логарифмічної спіралі. Відмінною ознакою продукту, що заявляється, є встановлення на валу обертального барабана активного подільника, що виконаний у вигляді колеса із тангенційно закріпленими лопатями, що виступає за межі обертального барабана і забезпечує якісне відділення частини бурта від загальної маси. На кресл. схематично зображено машину для приготування компосту, вид зверху. Машина для приготування компосту містить раму 1, що навішується на передню навіску енергетичного засобу 2. На рамі встановлено обертальний барабан 3, що поєднує функції подрібнення і прискорення маси, має гвинтову навивку 4, виступаючі зуби 5 мають профіль логарифмічної спіралі. Між рамою 1 і обертальним барабаном 3 встановлено металевий щит 6 жорстко закріплений до рами. Привід обертального барабана З здійснюється через редуктор 7 і кардан 8 від ВВП енергетичного засобу 2. На валу обертального барабана 3 встановлено активний подільник 11, що виконаний у вигляді колеса із тангенційно закріпленими лопатями, що виступає за межі обертального барабана і забезпечує якісне відділення частини бурта від загальної маси. Робота машини для приготування компосту здійснюється наступним чином. Перед початком роботи здійснюється навішування машини на передню навіску енергетичного засобу 2, з'єднують карданний вал з ВВП. Обертання від ВВП передається на редуктор 7, приводячи в обертання барабан З і активний подільник 11. При роботі машини активний подільник 11 виконаний у вигляді колеса із тангенційно закріпленими лопатями забезпечує якісне відділення частини бурта 9 від загальної маси. Зуби 5 захоплюють певну кількість компостного матеріалу, та за рахунок гвинтової навивки 4 переміщують матеріал вбік, формуючи новий бурт 10. Під час перемішування і перекидання маси в новий бурт відбувається аерація компостної суміші, збільшується пористість, що покращує якість готового компосту і прискорює його дозрівання. Застосування запропонованого технічного рішення дозволить забезпечити уніфікацію конструкції, раціональне використання ширини захвату машини при роботі з різною шириною буртів і станом компостної суміші. За наявними в авторів відомостями, сукупність ознак, що заявляються, і характеризують суть корисної моделі, не відома на даному рівні техніки. Отже, корисна модель, що заявляється, відповідає критерію "новизна". 1 UA 97404 U 5 10 15 Суть корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення не забезпечують досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечують одержання нового, більш високого технічного результату. Отже, корисна модель, що заявляється, відповідає критерію "винахідницький рівень". Запропонована корисна модель може бути багаторазово відтворена і використана як машина для приготування компосту. Отже, корисна модель відповідає критерію "промислова застосовність". ФОРМУЛА КОРИСНОЇ МОДЕЛІ Машина для приготування компосту, що містить раму, встановлений на рамі обертальний барабан з робочими органами у вигляді зубів, між рамою і обертальним барабаном встановлено металевий щит, жорстко закріплений до рами, агрегатується з енергетичним засобом, обертальний барабан поєднує функції подрібнення і прискорення маси, має гвинтову навивку, виступаючі зуби мають профіль логарифмічної спіралі, яка відрізняється тим, що на валу обертального барабана встановлений активний подільник, що виконаний у вигляді колеса із тангенційно закріпленими лопатями, що виступає за межі обертального барабана і забезпечує якісне відділення частини бурта від загальної маси. Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2

Дивитися

Додаткова інформація

Автори англійською

Pavlenko Serhii Ivanovych, Puhach Andrii Mykolaiovych, Liashenko Oleksandr Oleksandrovych

Автори російською

Павленко Сергей Иванович, Пугач Андрей Николаевич, Ляшенко Александр Александрович

МПК / Мітки

МПК: A01C 3/00

Мітки: машина, компосту, приготування
