Пристрій для дозування сипкої продукції

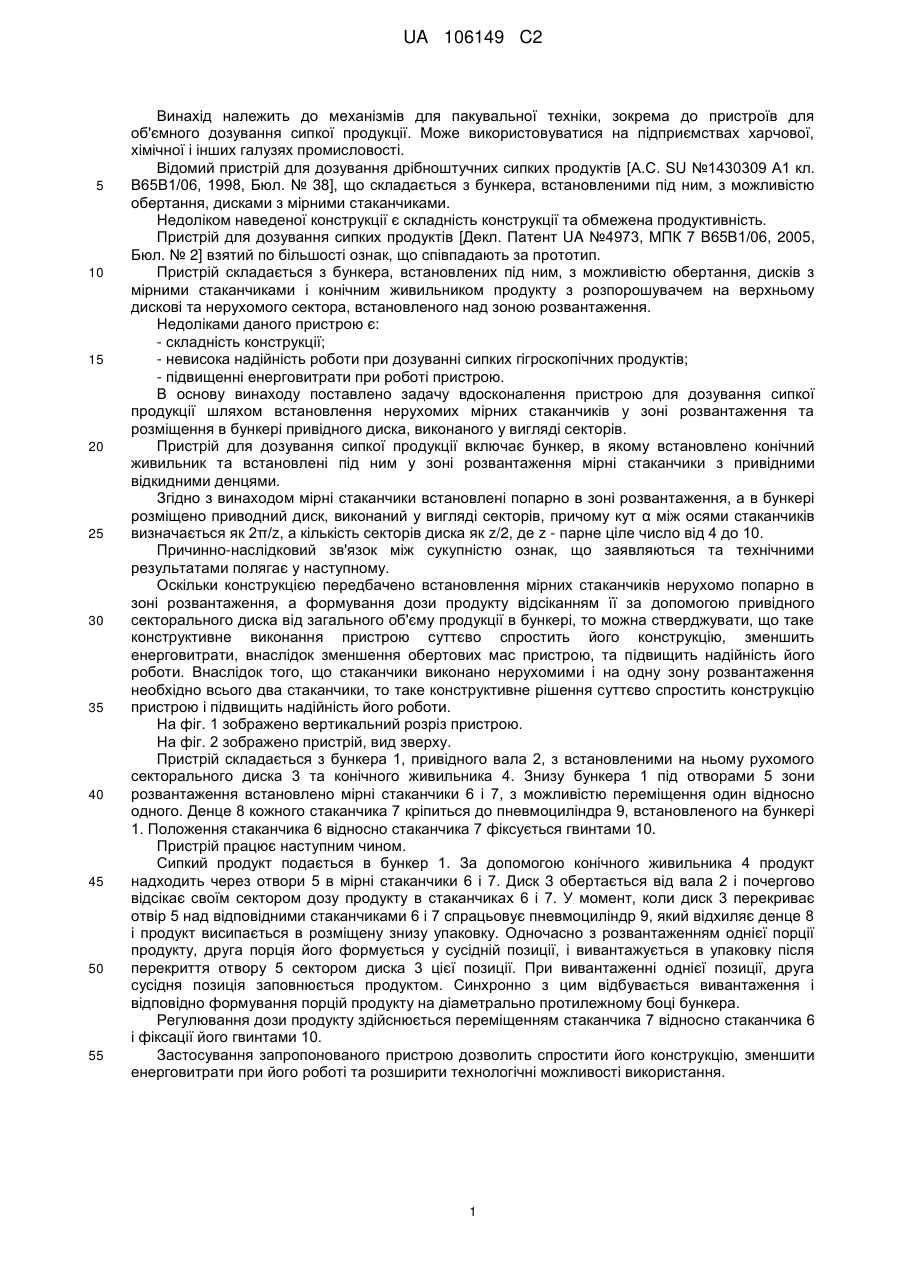

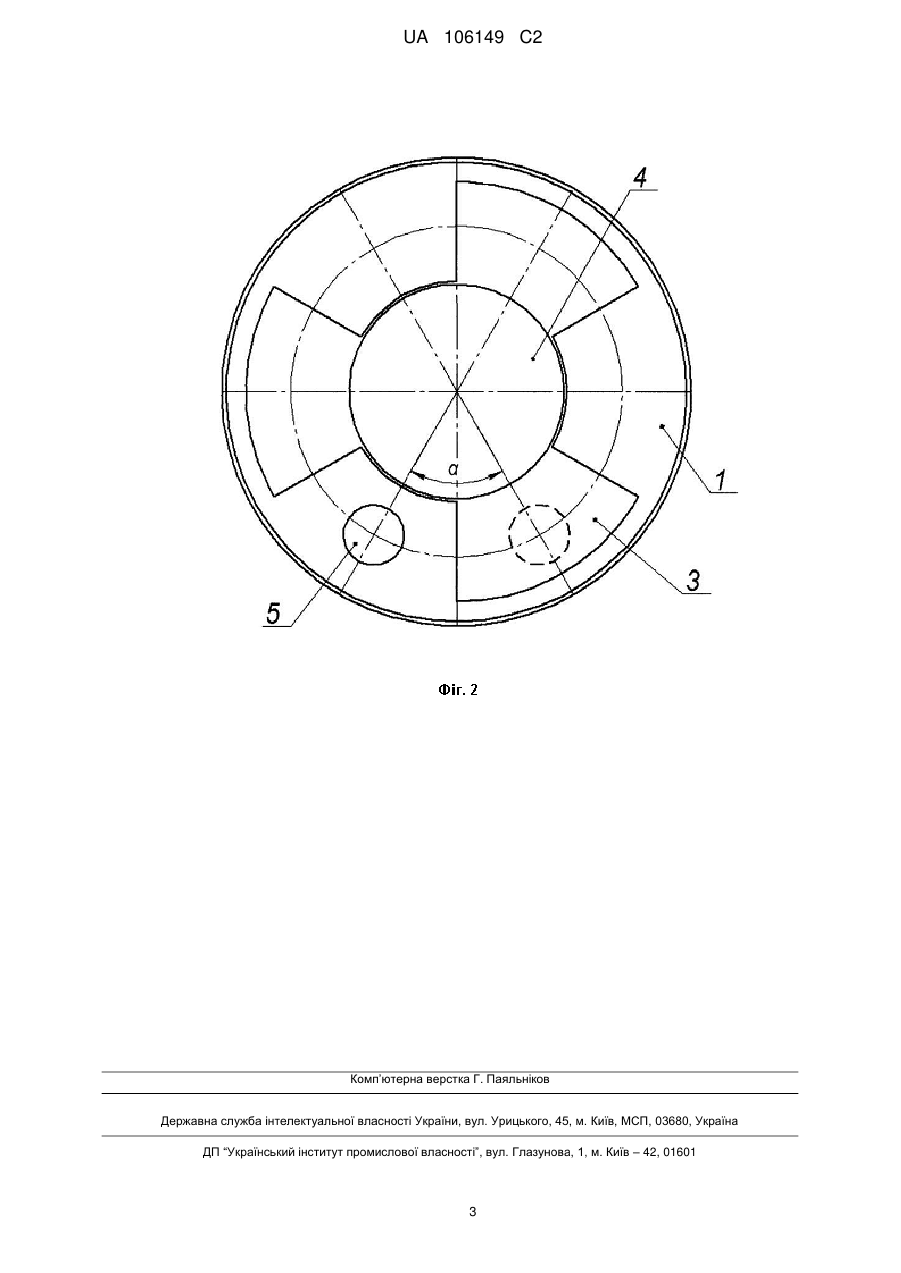

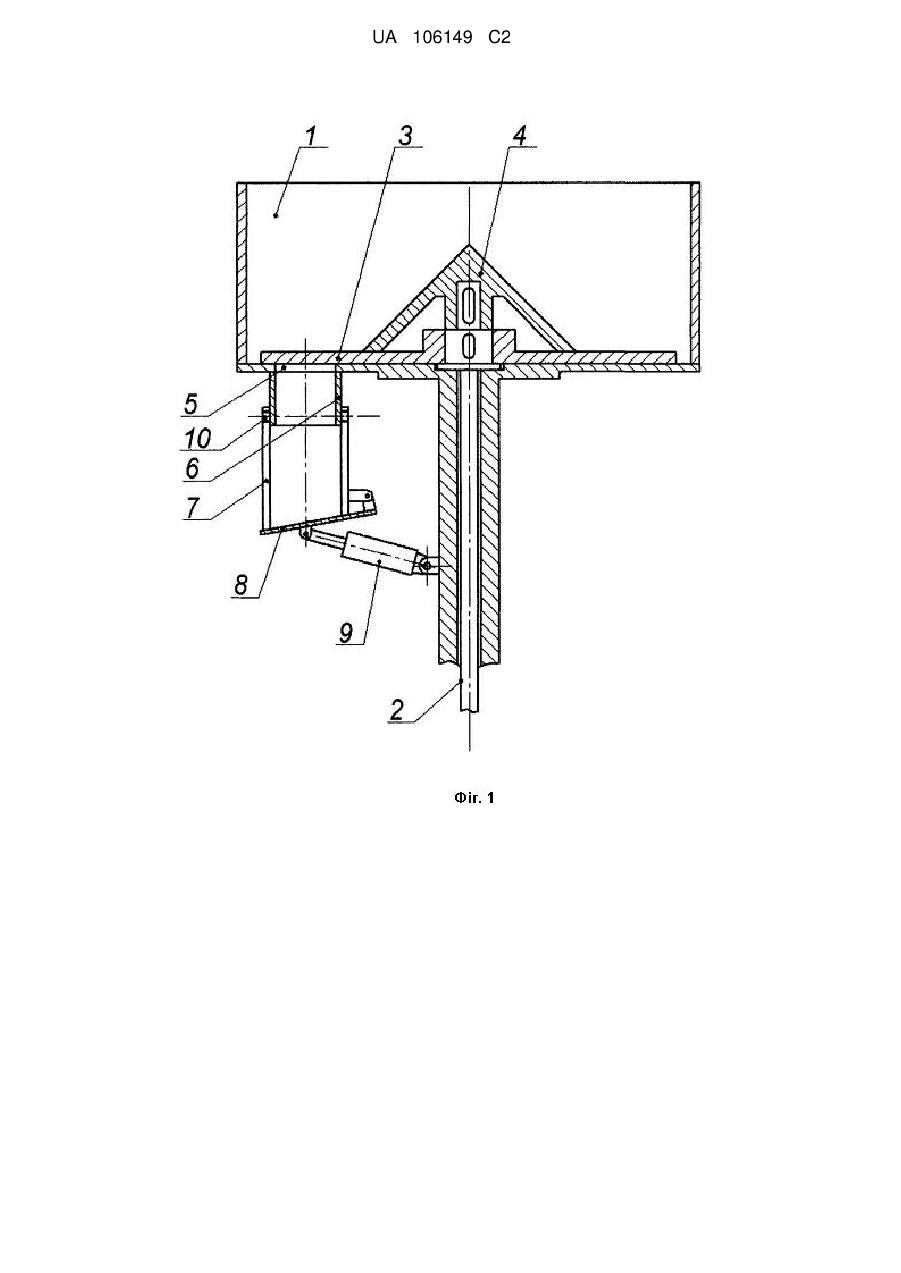

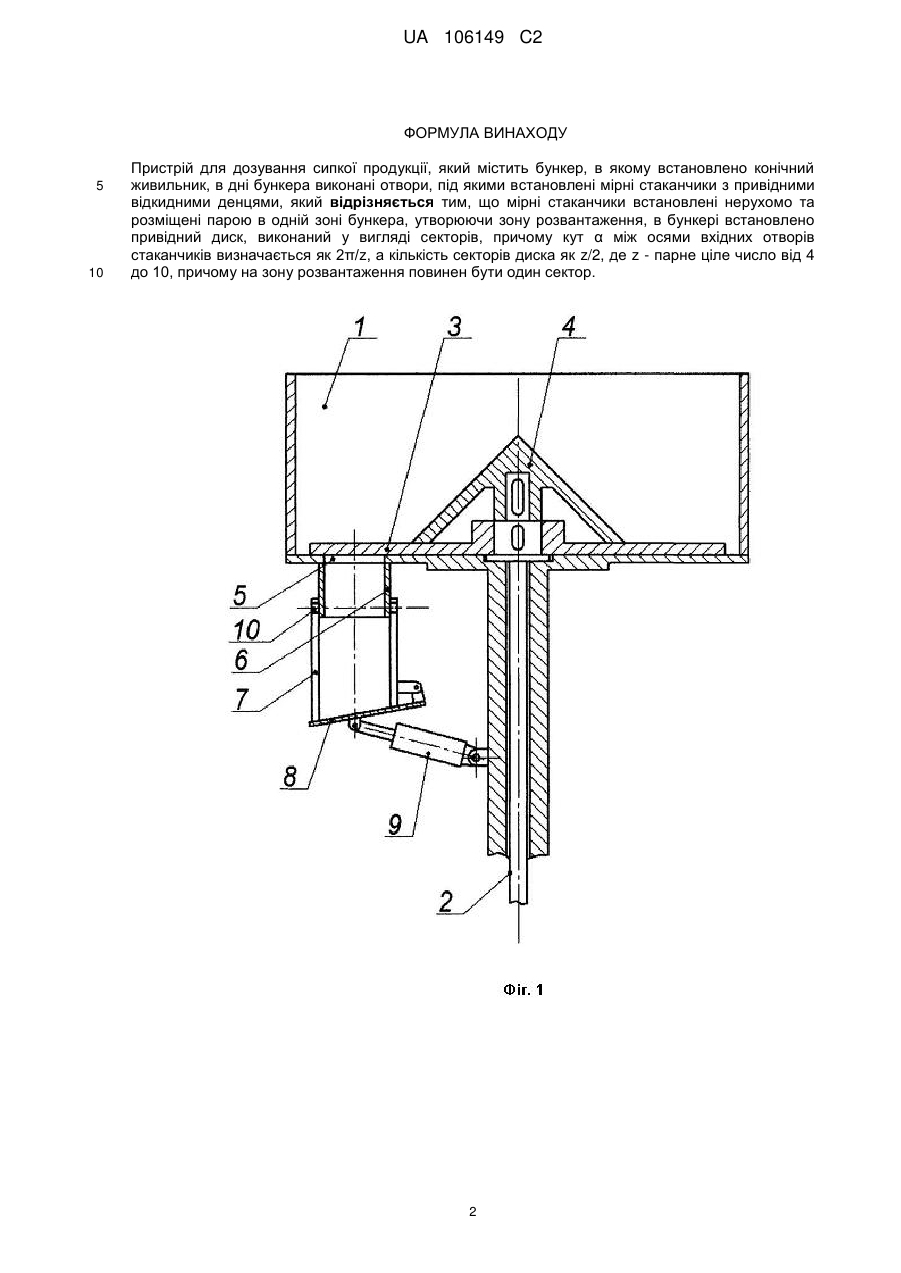

Реферат: Винахід належить до механізмів для пакувальної техніки, зокрема до пристроїв для об'ємного дозування сипкої продукції. Може використовуватися на підприємствах харчової, хімічної і інших галузях промисловості. Пристрій для дозування сипкої продукції включає бункер, в якому встановлено конічний живильник та встановлені під ним у зоні розвантаження мірні стаканчики з привідними відкидними денцями. Мірні стаканчики встановлені попарно в зоні розвантаження, а в бункері розміщено привідний диск, виконаний у вигляді секторів, причому кут  між осями стаканчиків визначається як 2π/z, а кількість секторів диска як z/2, де z- парне ціле число від 4 до 10. Застосування запропонованого пристрою дозволить спростити його конструкцію, зменшити енерговитрати при його роботі та розширити технологічні можливості використання. UA 106149 C2 (12) UA 106149 C2 UA 106149 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до механізмів для пакувальної техніки, зокрема до пристроїв для об'ємного дозування сипкої продукції. Може використовуватися на підприємствах харчової, хімічної і інших галузях промисловості. Відомий пристрій для дозування дрібноштучних сипких продуктів [А.С. SU №1430309 А1 кл. В65В1/06, 1998, Бюл. № 38], що складається з бункера, встановленими під ним, з можливістю обертання, дисками з мірними стаканчиками. Недоліком наведеної конструкції є складність конструкції та обмежена продуктивність. Пристрій для дозування сипких продуктів [Декл. Патент UA №4973, МПК 7 В65В1/06, 2005, Бюл. № 2] взятий по більшості ознак, що співпадають за прототип. Пристрій складається з бункера, встановлених під ним, з можливістю обертання, дисків з мірними стаканчиками і конічним живильником продукту з розпорошувачем на верхньому дискові та нерухомого сектора, встановленого над зоною розвантаження. Недоліками даного пристрою є: - складність конструкції; - невисока надійність роботи при дозуванні сипких гігроскопічних продуктів; - підвищенні енерговитрати при роботі пристрою. В основу винаходу поставлено задачу вдосконалення пристрою для дозування сипкої продукції шляхом встановлення нерухомих мірних стаканчиків у зоні розвантаження та розміщення в бункері привідного диска, виконаного у вигляді секторів. Пристрій для дозування сипкої продукції включає бункер, в якому встановлено конічний живильник та встановлені під ним у зоні розвантаження мірні стаканчики з привідними відкидними денцями. Згідно з винаходом мірні стаканчики встановлені попарно в зоні розвантаження, а в бункері розміщено приводний диск, виконаний у вигляді секторів, причому кут α між осями стаканчиків визначається як 2π/z, а кількість секторів диска як z/2, де z - парне ціле число від 4 до 10. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються та технічними результатами полягає у наступному. Оскільки конструкцією передбачено встановлення мірних стаканчиків нерухомо попарно в зоні розвантаження, а формування дози продукту відсіканням її за допомогою привідного секторального диска від загального об'єму продукції в бункері, то можна стверджувати, що таке конструктивне виконання пристрою суттєво спростить його конструкцію, зменшить енерговитрати, внаслідок зменшення обертових мас пристрою, та підвищить надійність його роботи. Внаслідок того, що стаканчики виконано нерухомими і на одну зону розвантаження необхідно всього два стаканчики, то таке конструктивне рішення суттєво спростить конструкцію пристрою і підвищить надійність його роботи. На фіг. 1 зображено вертикальний розріз пристрою. На фіг. 2 зображено пристрій, вид зверху. Пристрій складається з бункера 1, привідного вала 2, з встановленими на ньому рухомого секторального диска 3 та конічного живильника 4. Знизу бункера 1 під отворами 5 зони розвантаження встановлено мірні стаканчики 6 і 7, з можливістю переміщення один відносно одного. Денце 8 кожного стаканчика 7 кріпиться до пневмоциліндра 9, встановленого на бункері 1. Положення стаканчика 6 відносно стаканчика 7 фіксується гвинтами 10. Пристрій працює наступним чином. Сипкий продукт подається в бункер 1. За допомогою конічного живильника 4 продукт надходить через отвори 5 в мірні стаканчики 6 і 7. Диск 3 обертається від вала 2 і почергово відсікає своїм сектором дозу продукту в стаканчиках 6 і 7. У момент, коли диск 3 перекриває отвір 5 над відповідними стаканчиками 6 і 7 спрацьовує пневмоциліндр 9, який відхиляє денце 8 і продукт висипається в розміщену знизу упаковку. Одночасно з розвантаженням однієї порції продукту, друга порція його формується у сусідній позиції, і вивантажується в упаковку після перекриття отвору 5 сектором диска 3 цієї позиції. При вивантаженні однієї позиції, друга сусідня позиція заповнюється продуктом. Синхронно з цим відбувається вивантаження і відповідно формування порцій продукту на діаметрально протилежному боці бункера. Регулювання дози продукту здійснюється переміщенням стаканчика 7 відносно стаканчика 6 і фіксації його гвинтами 10. Застосування запропонованого пристрою дозволить спростити його конструкцію, зменшити енерговитрати при його роботі та розширити технологічні можливості використання. 1 UA 106149 C2 ФОРМУЛА ВИНАХОДУ 5 10 Пристрій для дозування сипкої продукції, який містить бункер, в якому встановлено конічний живильник, в дні бункера виконані отвори, під якими встановлені мірні стаканчики з привідними відкидними денцями, який відрізняється тим, що мірні стаканчики встановлені нерухомо та розміщені парою в одній зоні бункера, утворюючи зону розвантаження, в бункері встановлено привідний диск, виконаний у вигляді секторів, причому кут α між осями вхідних отворів стаканчиків визначається як 2π/z, а кількість секторів диска як z/2, де z - парне ціле число від 4 до 10, причому на зону розвантаження повинен бути один сектор. 2 UA 106149 C2 Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
