Пристрій для дозування сипкої продукції

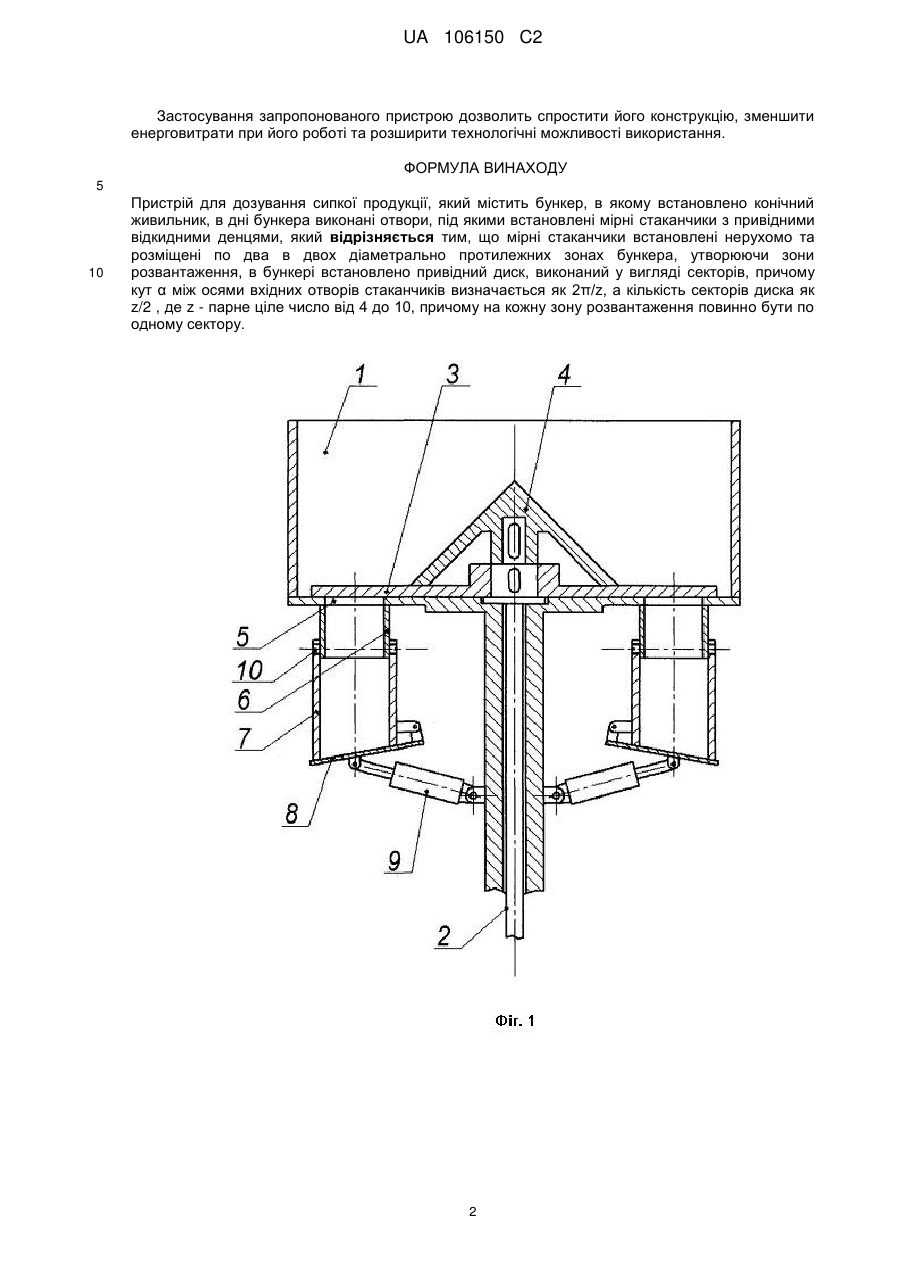

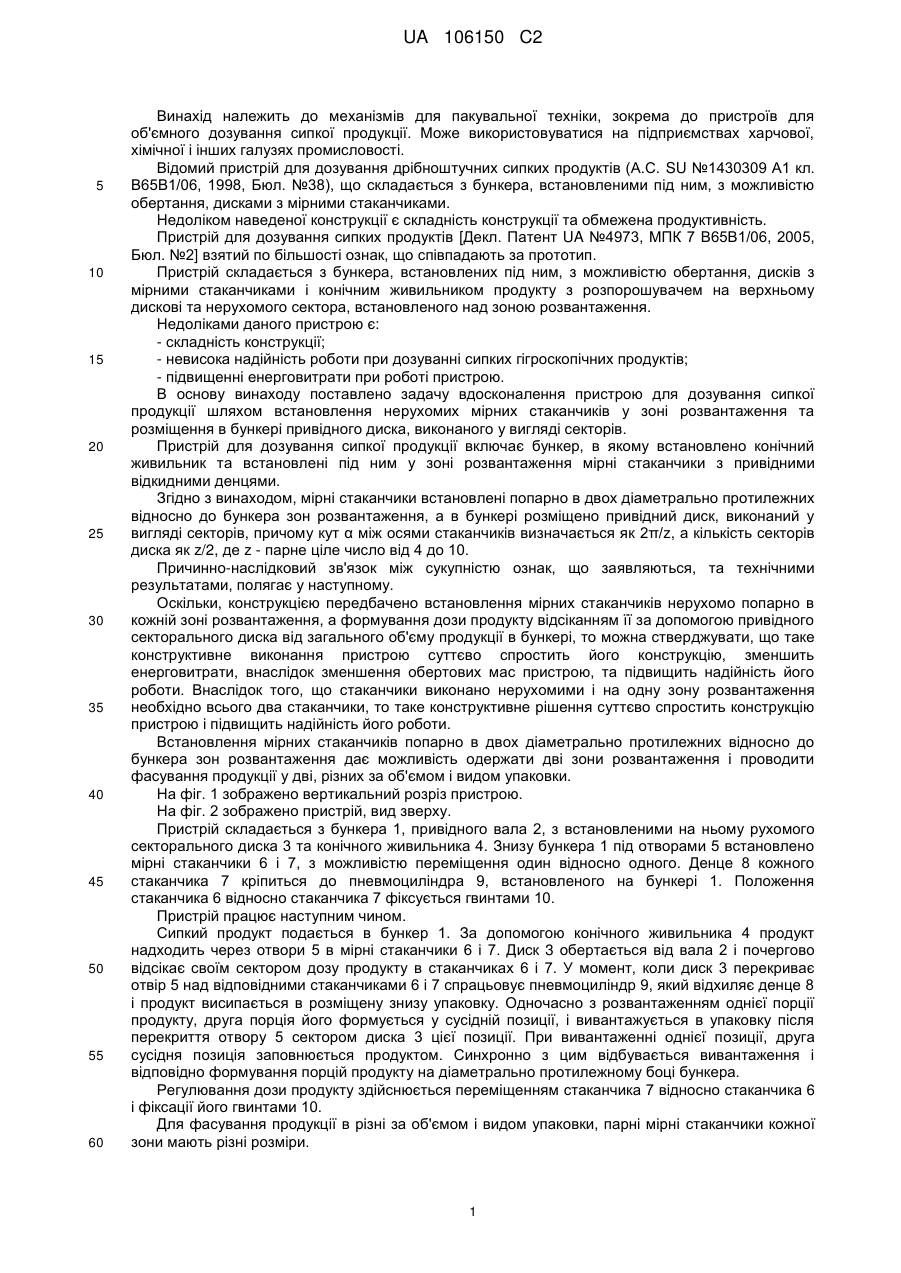

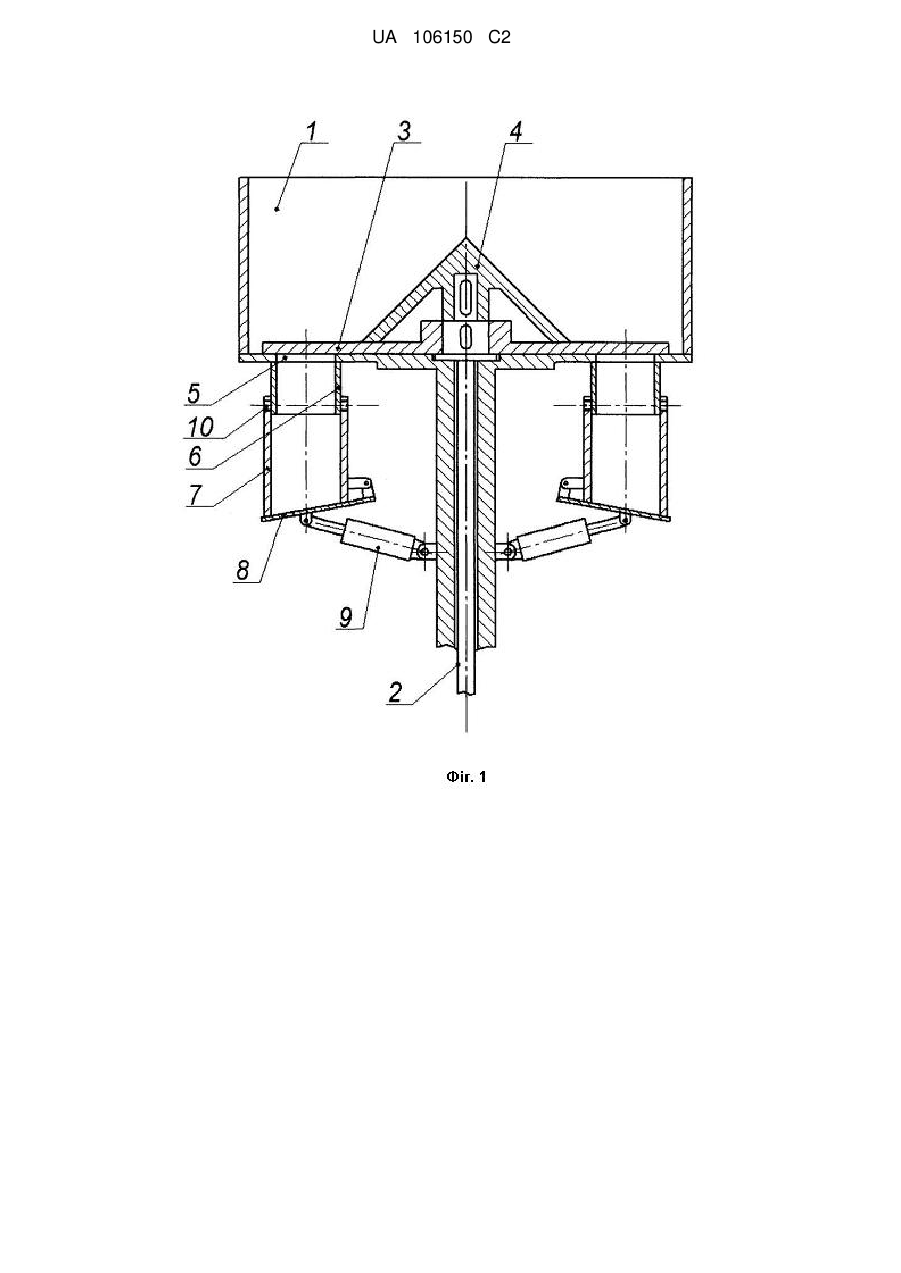

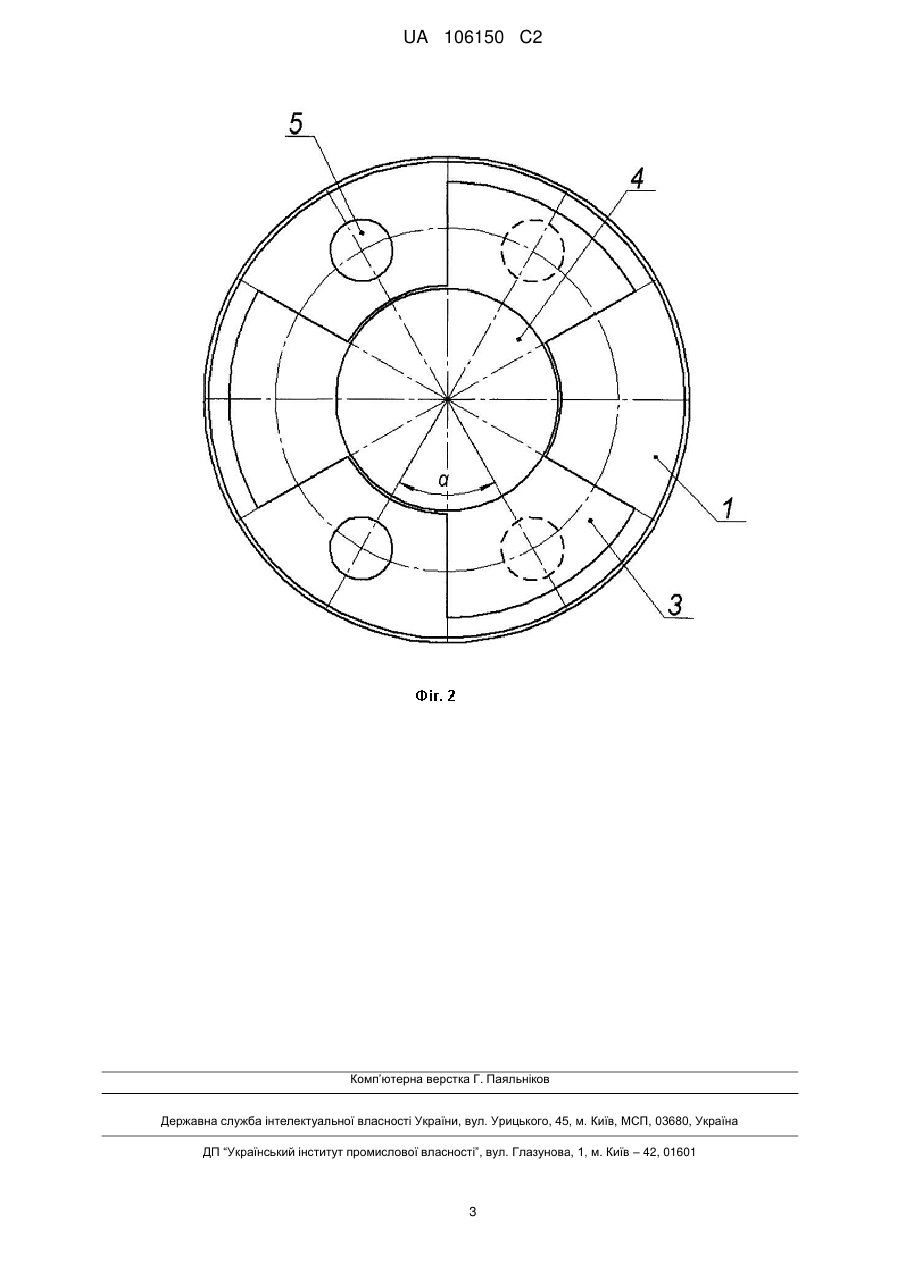

Реферат: Винахід належить до механізмів для пакувальної техніки, зокрема до пристроїв для об'ємного дозування сипкої продукції. Може використовуватися на підприємствах харчової, хімічної і інших галузях промисловості. Пристрій для дозування сипкої продукції включає бункер, в якому встановлено конічний живильник та встановлені під ним у зоні розвантаження мірні стаканчики з привідними відкидними денцями. Мірні стаканчики встановлені попарно в двох діаметрально протилежних відносно до бункера зон розвантаження, а в бункері розміщено привідний диск, виконаний у вигляді секторів, причому кут α між осями стаканчиків визначається як 2π/z, а кількість секторів диска як z/2, де z - парне ціле число від 4 до 10. Для фасування продукції в різні за об'ємом і видом упаковки, парні мірні стаканчики кожної зони мають різні розміри. Застосування запропонованого пристрою дозволить спростити його конструкцію, зменшити енерговитрати при його роботі та розширити технологічні можливості використання. UA 106150 C2 (12) UA 106150 C2 UA 106150 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до механізмів для пакувальної техніки, зокрема до пристроїв для об'ємного дозування сипкої продукції. Може використовуватися на підприємствах харчової, хімічної і інших галузях промисловості. Відомий пристрій для дозування дрібноштучних сипких продуктів (А.С. SU №1430309 А1 кл. В65В1/06, 1998, Бюл. №38), що складається з бункера, встановленими під ним, з можливістю обертання, дисками з мірними стаканчиками. Недоліком наведеної конструкції є складність конструкції та обмежена продуктивність. Пристрій для дозування сипких продуктів [Декл. Патент UA №4973, МПК 7 В65В1/06, 2005, Бюл. №2] взятий по більшості ознак, що співпадають за прототип. Пристрій складається з бункера, встановлених під ним, з можливістю обертання, дисків з мірними стаканчиками і конічним живильником продукту з розпорошувачем на верхньому дискові та нерухомого сектора, встановленого над зоною розвантаження. Недоліками даного пристрою є: - складність конструкції; - невисока надійність роботи при дозуванні сипких гігроскопічних продуктів; - підвищенні енерговитрати при роботі пристрою. В основу винаходу поставлено задачу вдосконалення пристрою для дозування сипкої продукції шляхом встановлення нерухомих мірних стаканчиків у зоні розвантаження та розміщення в бункері привідного диска, виконаного у вигляді секторів. Пристрій для дозування сипкої продукції включає бункер, в якому встановлено конічний живильник та встановлені під ним у зоні розвантаження мірні стаканчики з привідними відкидними денцями. Згідно з винаходом, мірні стаканчики встановлені попарно в двох діаметрально протилежних відносно до бункера зон розвантаження, а в бункері розміщено привідний диск, виконаний у вигляді секторів, причому кут α між осями стаканчиків визначається як 2π/z, а кількість секторів диска як z/2, де z - парне ціле число від 4 до 10. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічними результатами, полягає у наступному. Оскільки, конструкцією передбачено встановлення мірних стаканчиків нерухомо попарно в кожній зоні розвантаження, а формування дози продукту відсіканням її за допомогою привідного секторального диска від загального об'єму продукції в бункері, то можна стверджувати, що таке конструктивне виконання пристрою суттєво спростить його конструкцію, зменшить енерговитрати, внаслідок зменшення обертових мас пристрою, та підвищить надійність його роботи. Внаслідок того, що стаканчики виконано нерухомими і на одну зону розвантаження необхідно всього два стаканчики, то таке конструктивне рішення суттєво спростить конструкцію пристрою і підвищить надійність його роботи. Встановлення мірних стаканчиків попарно в двох діаметрально протилежних відносно до бункера зон розвантаження дає можливість одержати дві зони розвантаження і проводити фасування продукції у дві, різних за об'ємом і видом упаковки. На фіг. 1 зображено вертикальний розріз пристрою. На фіг. 2 зображено пристрій, вид зверху. Пристрій складається з бункера 1, привідного вала 2, з встановленими на ньому рухомого секторального диска 3 та конічного живильника 4. Знизу бункера 1 під отворами 5 встановлено мірні стаканчики 6 і 7, з можливістю переміщення один відносно одного. Денце 8 кожного стаканчика 7 кріпиться до пневмоциліндра 9, встановленого на бункері 1. Положення стаканчика 6 відносно стаканчика 7 фіксується гвинтами 10. Пристрій працює наступним чином. Сипкий продукт подається в бункер 1. За допомогою конічного живильника 4 продукт надходить через отвори 5 в мірні стаканчики 6 і 7. Диск 3 обертається від вала 2 і почергово відсікає своїм сектором дозу продукту в стаканчиках 6 і 7. У момент, коли диск 3 перекриває отвір 5 над відповідними стаканчиками 6 і 7 спрацьовує пневмоциліндр 9, який відхиляє денце 8 і продукт висипається в розміщену знизу упаковку. Одночасно з розвантаженням однієї порції продукту, друга порція його формується у сусідній позиції, і вивантажується в упаковку після перекриття отвору 5 сектором диска 3 цієї позиції. При вивантаженні однієї позиції, друга сусідня позиція заповнюється продуктом. Синхронно з цим відбувається вивантаження і відповідно формування порцій продукту на діаметрально протилежному боці бункера. Регулювання дози продукту здійснюється переміщенням стаканчика 7 відносно стаканчика 6 і фіксації його гвинтами 10. Для фасування продукції в різні за об'ємом і видом упаковки, парні мірні стаканчики кожної зони мають різні розміри. 1 UA 106150 C2 Застосування запропонованого пристрою дозволить спростити його конструкцію, зменшити енерговитрати при його роботі та розширити технологічні можливості використання. ФОРМУЛА ВИНАХОДУ 5 10 Пристрій для дозування сипкої продукції, який містить бункер, в якому встановлено конічний живильник, в дні бункера виконані отвори, під якими встановлені мірні стаканчики з привідними відкидними денцями, який відрізняється тим, що мірні стаканчики встановлені нерухомо та розміщені по два в двох діаметрально протилежних зонах бункера, утворюючи зони розвантаження, в бункері встановлено привідний диск, виконаний у вигляді секторів, причому кут α між осями вхідних отворів стаканчиків визначається як 2π/z, а кількість секторів диска як z/2 , де z - парне ціле число від 4 до 10, причому на кожну зону розвантаження повинно бути по одному сектору. 2 UA 106150 C2 Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
