Пристрій для дозування сипкої продукції

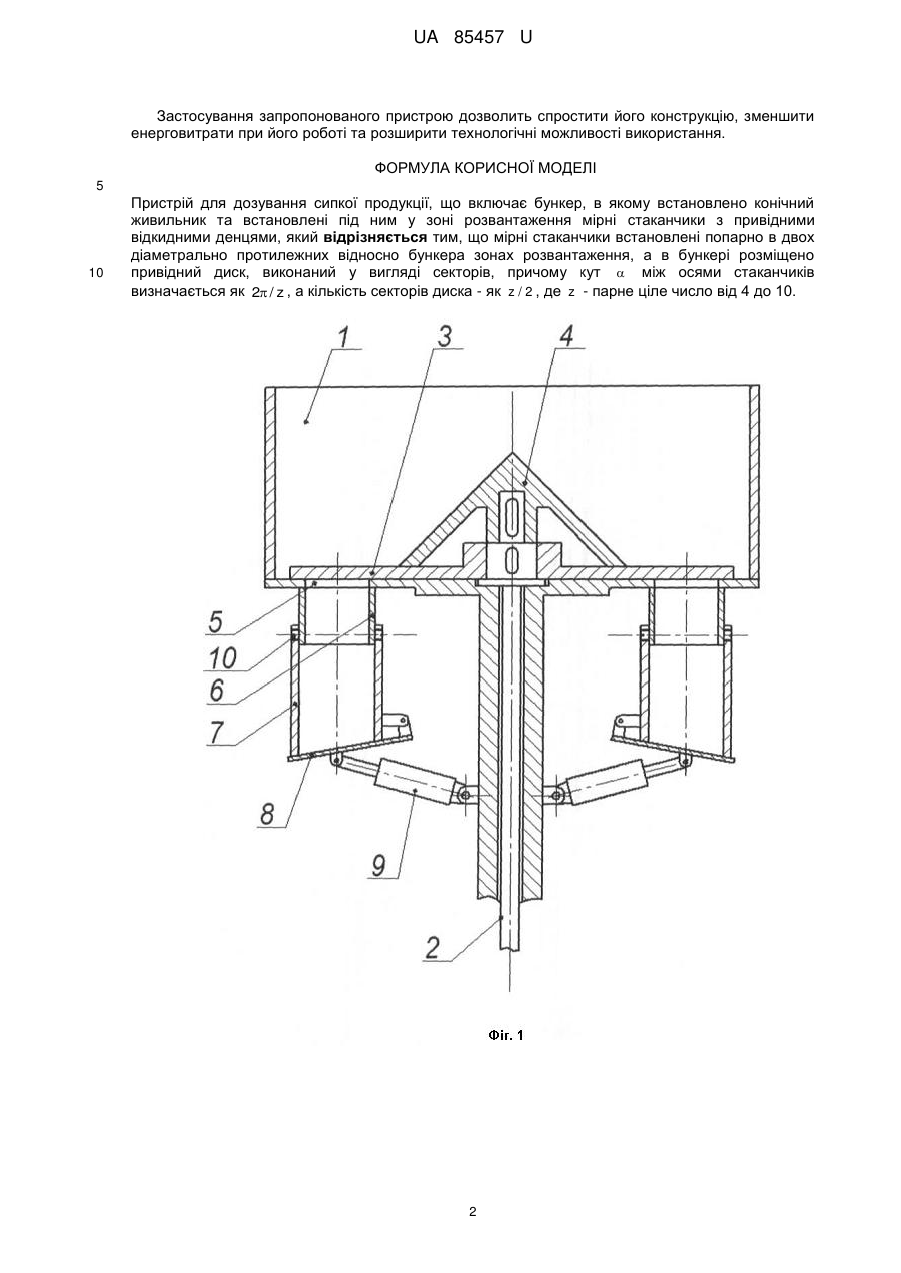

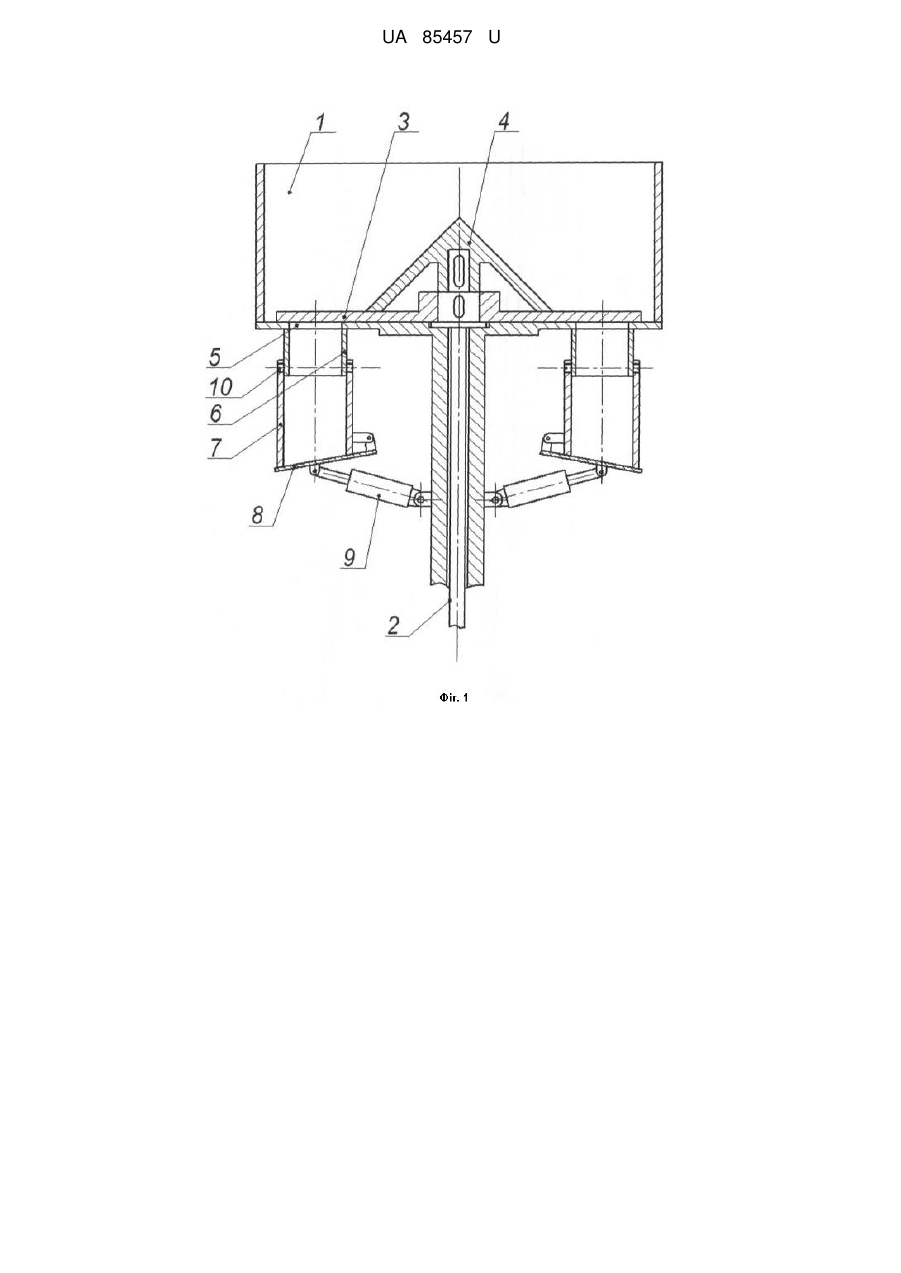

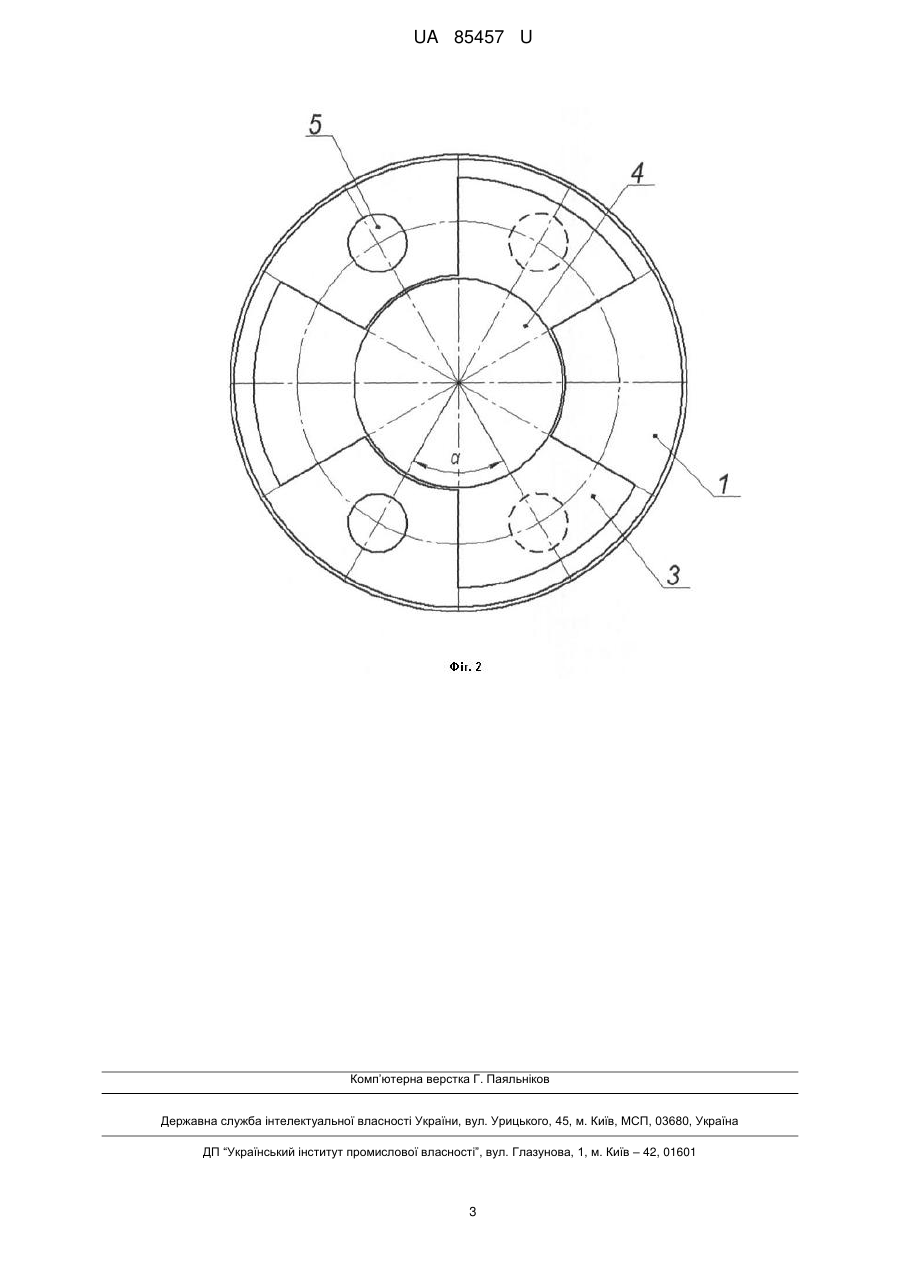

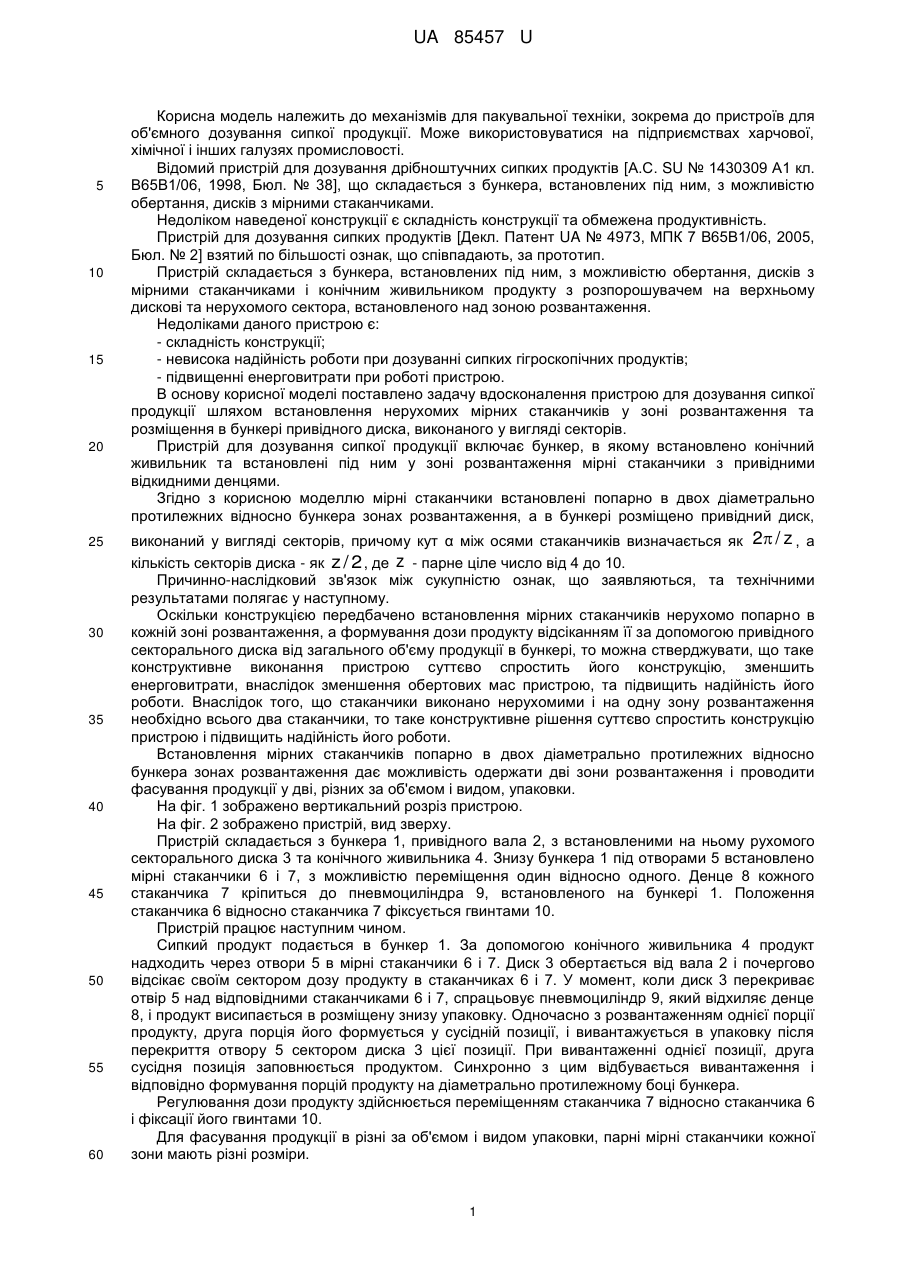

Реферат: Пристрій для дозування сипкої продукції включає бункер, в якому встановлено конічний живильник та встановлені під ним у зоні розвантаження мірні стаканчики з привідними відкидними денцями. Мірні стаканчики встановлені попарно в двох діаметрально протилежних відносно бункера зонах розвантаження. В бункері розміщено привідний диск, виконаний у вигляді секторів. Кут  між осями стаканчиків визначається як 2 / z , кількість секторів диска як z / 2 , де z - парне ціле число від 4 до 10. UA 85457 U (54) ПРИСТРІЙ ДЛЯ ДОЗУВАННЯ СИПКОЇ ПРОДУКЦІЇ UA 85457 U UA 85457 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до механізмів для пакувальної техніки, зокрема до пристроїв для об'ємного дозування сипкої продукції. Може використовуватися на підприємствах харчової, хімічної і інших галузях промисловості. Відомий пристрій для дозування дрібноштучних сипких продуктів [А.С. SU № 1430309 А1 кл. В65В1/06, 1998, Бюл. № 38], що складається з бункера, встановлених під ним, з можливістю обертання, дисків з мірними стаканчиками. Недоліком наведеної конструкції є складність конструкції та обмежена продуктивність. Пристрій для дозування сипких продуктів [Декл. Патент UA № 4973, МПК 7 В65В1/06, 2005, Бюл. № 2] взятий по більшості ознак, що співпадають, за прототип. Пристрій складається з бункера, встановлених під ним, з можливістю обертання, дисків з мірними стаканчиками і конічним живильником продукту з розпорошувачем на верхньому дискові та нерухомого сектора, встановленого над зоною розвантаження. Недоліками даного пристрою є: - складність конструкції; - невисока надійність роботи при дозуванні сипких гігроскопічних продуктів; - підвищенні енерговитрати при роботі пристрою. В основу корисної моделі поставлено задачу вдосконалення пристрою для дозування сипкої продукції шляхом встановлення нерухомих мірних стаканчиків у зоні розвантаження та розміщення в бункері привідного диска, виконаного у вигляді секторів. Пристрій для дозування сипкої продукції включає бункер, в якому встановлено конічний живильник та встановлені під ним у зоні розвантаження мірні стаканчики з привідними відкидними денцями. Згідно з корисною моделлю мірні стаканчики встановлені попарно в двох діаметрально протилежних відносно бункера зонах розвантаження, а в бункері розміщено привідний диск, виконаний у вигляді секторів, причому кут α між осями стаканчиків визначається як 2 / z , а кількість секторів диска - як z / 2 , де z - парне ціле число від 4 до 10. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічними результатами полягає у наступному. Оскільки конструкцією передбачено встановлення мірних стаканчиків нерухомо попарно в кожній зоні розвантаження, а формування дози продукту відсіканням її за допомогою привідного секторального диска від загального об'єму продукції в бункері, то можна стверджувати, що таке конструктивне виконання пристрою суттєво спростить його конструкцію, зменшить енерговитрати, внаслідок зменшення обертових мас пристрою, та підвищить надійність його роботи. Внаслідок того, що стаканчики виконано нерухомими і на одну зону розвантаження необхідно всього два стаканчики, то таке конструктивне рішення суттєво спростить конструкцію пристрою і підвищить надійність його роботи. Встановлення мірних стаканчиків попарно в двох діаметрально протилежних відносно бункера зонах розвантаження дає можливість одержати дві зони розвантаження і проводити фасування продукції у дві, різних за об'ємом і видом, упаковки. На фіг. 1 зображено вертикальний розріз пристрою. На фіг. 2 зображено пристрій, вид зверху. Пристрій складається з бункера 1, привідного вала 2, з встановленими на ньому рухомого секторального диска 3 та конічного живильника 4. Знизу бункера 1 під отворами 5 встановлено мірні стаканчики 6 і 7, з можливістю переміщення один відносно одного. Денце 8 кожного стаканчика 7 кріпиться до пневмоциліндра 9, встановленого на бункері 1. Положення стаканчика 6 відносно стаканчика 7 фіксується гвинтами 10. Пристрій працює наступним чином. Сипкий продукт подається в бункер 1. За допомогою конічного живильника 4 продукт надходить через отвори 5 в мірні стаканчики 6 і 7. Диск 3 обертається від вала 2 і почергово відсікає своїм сектором дозу продукту в стаканчиках 6 і 7. У момент, коли диск 3 перекриває отвір 5 над відповідними стаканчиками 6 і 7, спрацьовує пневмоциліндр 9, який відхиляє денце 8, і продукт висипається в розміщену знизу упаковку. Одночасно з розвантаженням однієї порції продукту, друга порція його формується у сусідній позиції, і вивантажується в упаковку після перекриття отвору 5 сектором диска 3 цієї позиції. При вивантаженні однієї позиції, друга сусідня позиція заповнюється продуктом. Синхронно з цим відбувається вивантаження і відповідно формування порцій продукту на діаметрально протилежному боці бункера. Регулювання дози продукту здійснюється переміщенням стаканчика 7 відносно стаканчика 6 і фіксації його гвинтами 10. Для фасування продукції в різні за об'ємом і видом упаковки, парні мірні стаканчики кожної зони мають різні розміри. 1 UA 85457 U Застосування запропонованого пристрою дозволить спростити його конструкцію, зменшити енерговитрати при його роботі та розширити технологічні можливості використання. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Пристрій для дозування сипкої продукції, що включає бункер, в якому встановлено конічний живильник та встановлені під ним у зоні розвантаження мірні стаканчики з привідними відкидними денцями, який відрізняється тим, що мірні стаканчики встановлені попарно в двох діаметрально протилежних відносно бункера зонах розвантаження, а в бункері розміщено привідний диск, виконаний у вигляді секторів, причому кут  між осями стаканчиків визначається як 2 / z , а кількість секторів диска - як z / 2 , де z - парне ціле число від 4 до 10. 2 UA 85457 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
