Спосіб збирання робочого контейнера промислового газостата підвищеної міцності

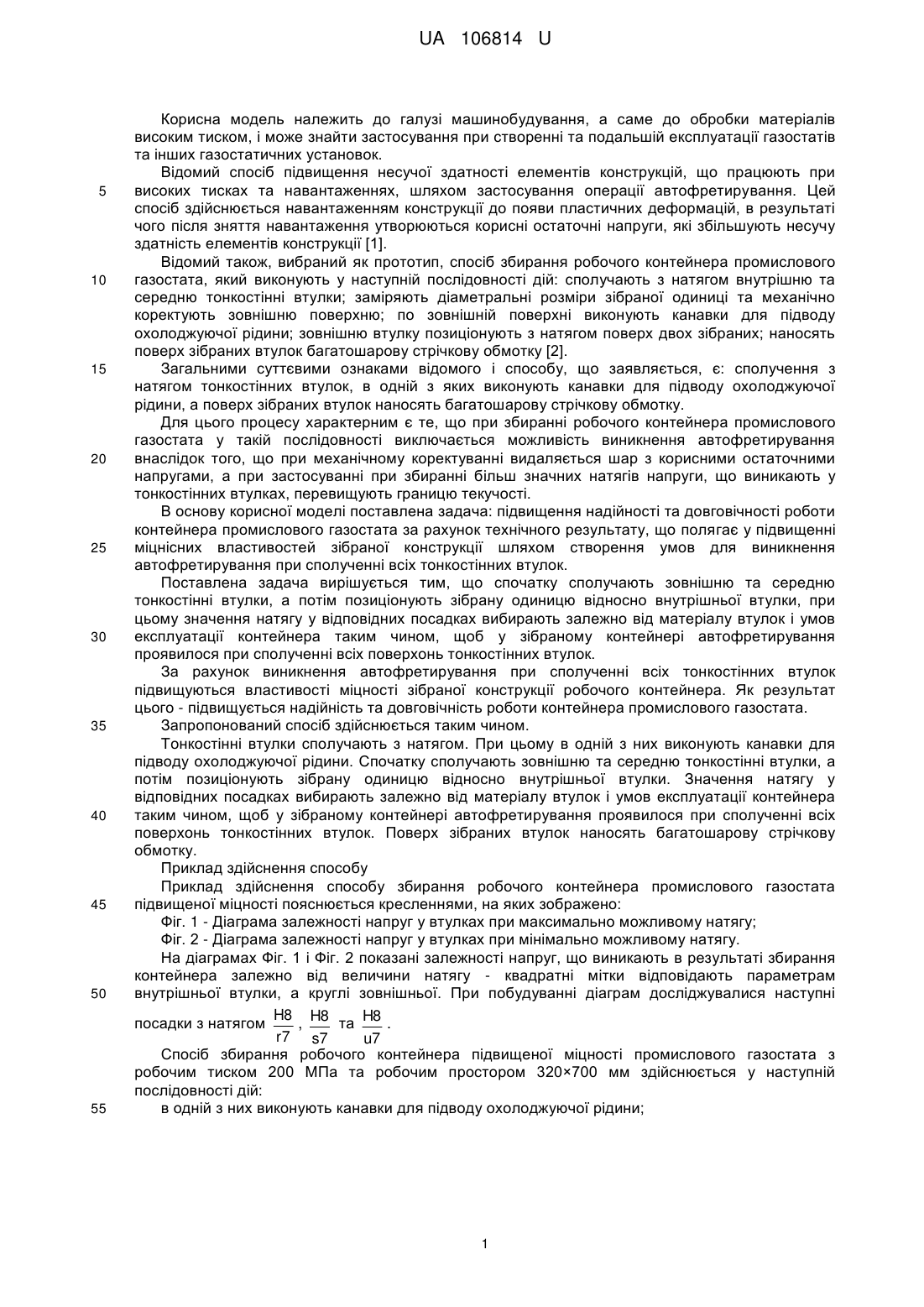

Реферат: Спосіб збирання робочого контейнера промислового газостата підвищеної міцності полягає у сполученні з натягом тонкостінних втулок, в одній з яких виконують канавки для підводу охолоджуючої рідини, а поверх зібраних втулок наносять багатошарову стрічкову обмотку. Спочатку сполучають зовнішню та середню тонкостінні втулки, а потім позиціонують зібрану одиницю відносно внутрішньої втулки. При цьому значення натягу у відповідних посадках вибирають залежно від матеріалу втулок і умов експлуатації контейнера таким чином, щоб у зібраному контейнері автофретирування проявилося при сполученні всіх поверхонь тонкостінних втулок. UA 106814 U (54) СПОСІБ ЗБИРАННЯ РОБОЧОГО КОНТЕЙНЕРА ПРОМИСЛОВОГО ГАЗОСТАТА ПІДВИЩЕНОЇ МІЦНОСТІ UA 106814 U UA 106814 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі машинобудування, а саме до обробки матеріалів високим тиском, і може знайти застосування при створенні та подальшій експлуатації газостатів та інших газостатичних установок. Відомий спосіб підвищення несучої здатності елементів конструкцій, що працюють при високих тисках та навантаженнях, шляхом застосування операції автофретирування. Цей спосіб здійснюється навантаженням конструкції до появи пластичних деформацій, в результаті чого після зняття навантаження утворюються корисні остаточні напруги, які збільшують несучу здатність елементів конструкції [1]. Відомий також, вибраний як прототип, спосіб збирання робочого контейнера промислового газостата, який виконують у наступній послідовності дій: сполучають з натягом внутрішню та середню тонкостінні втулки; заміряють діаметральні розміри зібраної одиниці та механічно коректують зовнішню поверхню; по зовнішній поверхні виконують канавки для підводу охолоджуючої рідини; зовнішню втулку позиціонують з натягом поверх двох зібраних; наносять поверх зібраних втулок багатошарову стрічкову обмотку [2]. Загальними суттєвими ознаками відомого і способу, що заявляється, є: сполучення з натягом тонкостінних втулок, в одній з яких виконують канавки для підводу охолоджуючої рідини, а поверх зібраних втулок наносять багатошарову стрічкову обмотку. Для цього процесу характерним є те, що при збиранні робочого контейнера промислового газостата у такій послідовності виключається можливість виникнення автофретирування внаслідок того, що при механічному коректуванні видаляється шар з корисними остаточними напругами, а при застосуванні при збиранні більш значних натягів напруги, що виникають у тонкостінних втулках, перевищують границю текучості. В основу корисної моделі поставлена задача: підвищення надійності та довговічності роботи контейнера промислового газостата за рахунок технічного результату, що полягає у підвищенні міцнісних властивостей зібраної конструкції шляхом створення умов для виникнення автофретирування при сполученні всіх тонкостінних втулок. Поставлена задача вирішується тим, що спочатку сполучають зовнішню та середню тонкостінні втулки, а потім позиціонують зібрану одиницю відносно внутрішньої втулки, при цьому значення натягу у відповідних посадках вибирають залежно від матеріалу втулок і умов експлуатації контейнера таким чином, щоб у зібраному контейнері автофретирування проявилося при сполученні всіх поверхонь тонкостінних втулок. За рахунок виникнення автофретирування при сполученні всіх тонкостінних втулок підвищуються властивості міцності зібраної конструкції робочого контейнера. Як результат цього - підвищується надійність та довговічність роботи контейнера промислового газостата. Запропонований спосіб здійснюється таким чином. Тонкостінні втулки сполучають з натягом. При цьому в одній з них виконують канавки для підводу охолоджуючої рідини. Спочатку сполучають зовнішню та середню тонкостінні втулки, а потім позиціонують зібрану одиницю відносно внутрішньої втулки. Значення натягу у відповідних посадках вибирають залежно від матеріалу втулок і умов експлуатації контейнера таким чином, щоб у зібраному контейнері автофретирування проявилося при сполученні всіх поверхонь тонкостінних втулок. Поверх зібраних втулок наносять багатошарову стрічкову обмотку. Приклад здійснення способу Приклад здійснення способу збирання робочого контейнера промислового газостата підвищеної міцності пояснюється кресленнями, на яких зображено: Фіг. 1 - Діаграма залежності напруг у втулках при максимально можливому натягу; Фіг. 2 - Діаграма залежності напруг у втулках при мінімально можливому натягу. На діаграмах Фіг. 1 і Фіг. 2 показані залежності напруг, що виникають в результаті збирання контейнера залежно від величини натягу - квадратні мітки відповідають параметрам внутрішньої втулки, а круглі зовнішньої. При побудуванні діаграм досліджувалися наступні H8 H8 посадки з натягом , та H8 . r 7 s7 u7 Спосіб збирання робочого контейнера підвищеної міцності промислового газостата з робочим тиском 200 МПа та робочим простором 320×700 мм здійснюється у наступній послідовності дій: в одній з них виконують канавки для підводу охолоджуючої рідини; 1 UA 106814 U вибирають за даними діаграм Фіг. 1 і Фіг. 2 значення натягу у відповідних посадках ( 5 10 15 H8 H8 , r 7 s7 або H8 ) залежно від матеріалу втулок і умов експлуатації контейнера таким чином, щоб у u7 зібраному контейнері автофретирування проявилося при сполученні всіх поверхонь тонкостінних втулок; сполучають зовнішню та середню тонкостінні втулки; позиціонують зібрану одиницю відносно внутрішньої втулки; поверх зібраних втулок наносять багатошарову стрічкову обмотку. Наведений приклад підтверджує досягнення технічного результату - а саме: підвищення надійності та довговічності роботи контейнера промислового газостата. Джерела інформації: 1. Львов Г.И. К расчету процессов автофретирования толстостенных цилиндров с учетом повреждаемости материала / Г.И. Львов, О.О. Ожога-Масловская // Механіка та машинобудування: зб. наук. праць. - Харків: ХПІ, 2010. - № 5. - С. 105-112. 2. Андреев А.А. Методика сборки контейнеров промышленных газостатов для изготовления инструментальных изделий на основе металлических порошков / А.А. Андреев, Е.С. Корчак // Надійність інструменту та оптимізація технологічних систем. Збірник наукових праць. Краматорськ, ДДМА, 2015. - Вип. № 36. - С. 97-101. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Спосіб збирання робочого контейнера промислового газостата підвищеної міцності, що полягає у сполученні з натягом тонкостінних втулок, в одній з яких виконують канавки для підводу охолоджуючої рідини, а поверх зібраних втулок наносять багатошарову стрічкову обмотку, який відрізняється тим, що спочатку сполучають зовнішню та середню тонкостінні втулки, а потім позиціонують зібрану одиницю відносно внутрішньої втулки, при цьому значення натягу у відповідних посадках вибирають залежно від матеріалу втулок і умов експлуатації контейнера таким чином, щоб у зібраному контейнері автофретирування проявилося при сполученні всіх поверхонь тонкостінних втулок. 2 UA 106814 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
