Амбражей Максим Юрійович

Номер патенту: 90183

Опубліковано: 12.05.2014

Автори: Головко Олександр Миколайович, Амбражей Максим Юрійович, Дехтярьов Володимир Сергійович, Андреєв Анатолій Костянтинович, Івченко Олександр Васильович, Фролов Ярослав Вікторович

МПК: G01N 3/00, G01N 3/08

Мітки: зразків, спосіб, розтягуванням, випробування, труб, кільцевих

Формула / Реферат:

Спосіб випробування кільцевих зразків труб розтягуванням, що включає підготовку зразка, розміщення його на двох опорах круглого перерізу одного й того самого діаметра з паралельними осями і деформування шляхом розведення опор до розривання, який відрізняється тим, що спочатку деформування здійснюють до надання зразку форми витягнутого кільця, після чого деформування зупиняють, криволінійні частини зразка притискують до поверхні опор для...

Номер патенту: 89450

Опубліковано: 25.04.2014

Автори: Фролов Ярослав Вікторович, Бобух Олександр Сергійович, Амбражей Максим Юрійович, Івченко Олександр Васильович, Андреєв Анатолій Костянтинович, Дехтярьов Володимир Сергійович, Головко Олександр Миколайович

МПК: G01N 3/08

Мітки: випробування, кільцевих, розтягуванням, зразків, пристрій

Формула / Реферат:

1. Пристрій для випробування кільцевих зразків розтягуванням, що складається з двох циліндричних півкорпусів, площина роз'єму яких співпадає з їх осями, а в одному з торців кожного з півкорпусів закріплено тягу для затиску в захватах випробувальної машини, який відрізняється тим, що в півкорпусах розташовані змінні осі-опори перпендикулярно до площини роз'єму півкорпусів.2. Пристрій за п. 1, який відрізняється тим, що в півкорпусах...

Номер патенту: 85857

Опубліковано: 10.12.2013

Автори: Івченко Олександр Васильович, Амбражей Максим Юрійович, Семенов Олександр Анатолійович, Мачуська Ніоніла Данилівна, Долженков Іван Єгорович

МПК: C21D 8/06, C22C 38/04

Мітки: виробництва, прокат, підвищеної, передільний, гайки, класу, міцності

Формула / Реферат:

1. Прокат передільний підвищеної міцності для виробництва гайки класу міцності 8 і 9, який відрізняється тим, що він виконаний у вигляді стрижня діаметром 6,0-22,0 мм, сформованого в моток, має межу плинності не менше 360 Н/мм2, тимчасовий опір розриву не менше 480 Н/мм2, відносне подовження (δ5) не менше 28 %, відносне звуження не менше 60 % і виготовлений із сталі, що містить 0,15…0,35 % вуглецю, 0,5…1,6 мас. %...

Номер патенту: 65187

Опубліковано: 25.11.2011

Автори: Панков Роман Васильович, Івченко Олександр Васильович, Мачуська Ніоніла Данилівна, Амбражей Максим Юрійович, Долженков Іван Егорович, Гуль Юрій Петрович, Анісімкін Валерій Вікторович

МПК: C22C 38/04, F16B 35/00

Мітки: міцності, підвищеної, болт

Формула / Реферат:

1. Болт підвищеної міцності, що вироблений способом холодного об'ємного штампування із низьковуглецевої сталі, який відрізняється тим, що він виготовлений із сталі з вмістом вуглецю 0,15...0,35 %, марганцю 0,5...1,5 %, решта залізо та неминучі домішки та має значення межі міцності (sв) і відносного подовження при розриві (d5) не нижче нормованих, а добуток значення межі міцності (МПа) та відносного подовження (%) складає більше...

Номер патенту: 60638

Опубліковано: 25.06.2011

Автори: Амбражей Максим Юрійович, Івченко Олександр Васильович, Мачуська Неоніла Данилівна, Долженков Іван Єгорович

МПК: C21D 1/44, C21D 8/00

Мітки: кріпильних, спосіб, виготовлення, різьбових, виробів

Формула / Реферат:

1. Спосіб виготовлення кріпильних різьбових виробів із конструкційних сталей, що містить гарячу прокатку підкату та його термічну обробку з прокатного нагріву, підготовку поверхні підкату до пластичної деформації, волочіння чи калібрування на дріт потрібного діаметра, розрізання на заготовки необхідної довжини та наступне пластичне деформування, який відрізняється тим, що термічну обробку підкату здійснюють шляхом сорбітизації, а дріт...

Номер патенту: 54340

Опубліковано: 10.11.2010

Автори: Семенов Олександр Анатолійович, Амбражей Максим Юрійович, Бубликов Юрій Олександрович, Поляков Георгій Анатолійович, Рабінович Олександр Вольфович, Івченко Олександр Васильович

МПК: C22C 38/28

Мітки: підвищеної, міцності, сталь, продукції, конструкційна

Формула / Реферат:

Сталь конструкційна для продукції підвищеної міцності, що містить вуглець, марганець, кремній, алюміній, титан, азот і залізо, яка відрізняється тим, що містить компоненти при такому співвідношенні, мас. %: вуглець - 0,14-0,30; марганець - 0,40-1,20; кремній - 0,15-0,60; алюміній - 0,025-0,070; титан - 0,005-0,040; азот - 0,015-0,030; залізо і неминучі домішки - решта, при виконанні умови:0,29Ti+0,52Al≥N≥0,38Ti,...

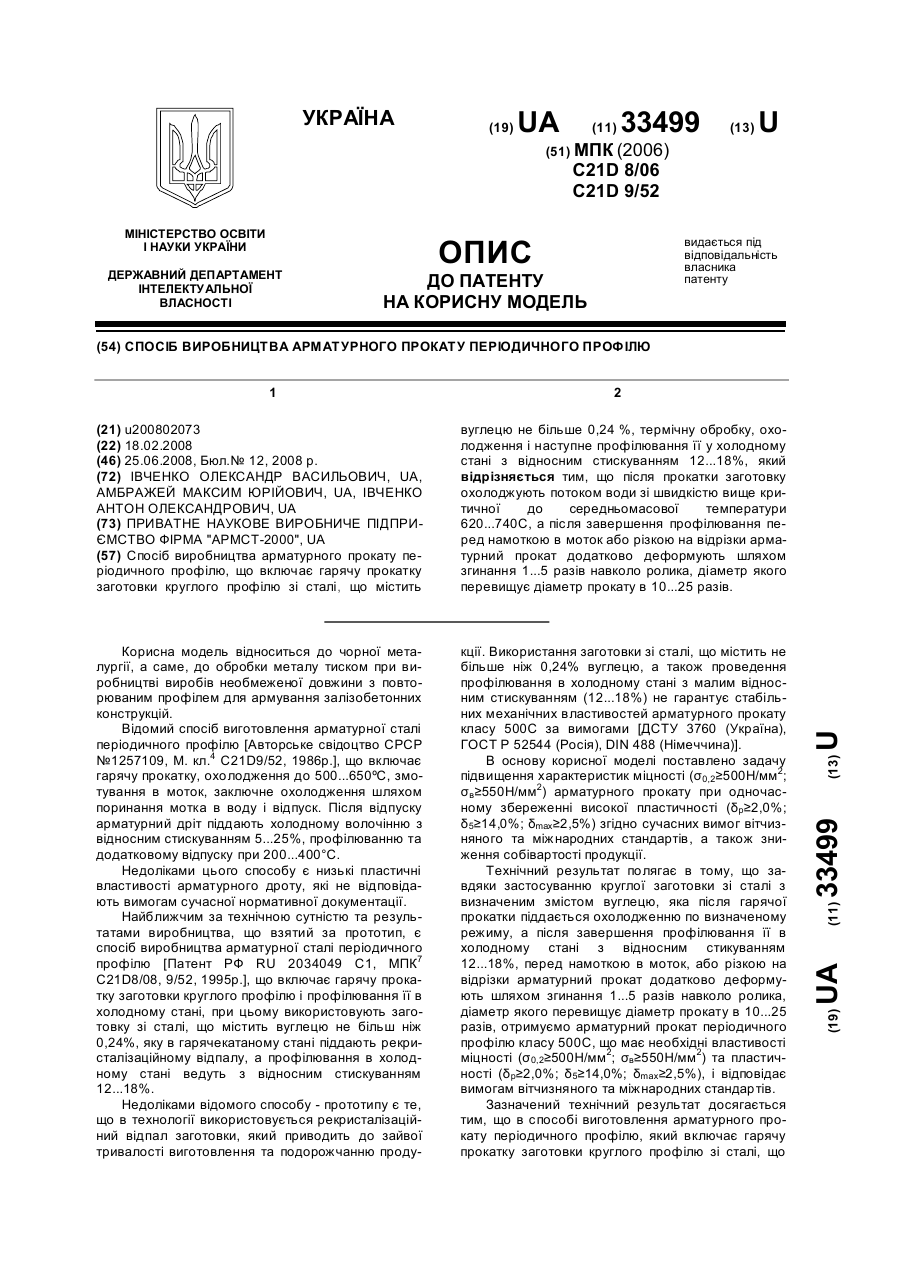

Номер патенту: 33499

Опубліковано: 25.06.2008

Автори: Амбражей Максим Юрійович, Івченко Антон Олександрович, Івченко Олександр Васильович

МПК: C21D 8/06, C21D 9/52

Мітки: прокату, профілю, періодичного, виробництва, спосіб, арматурного

Формула / Реферат:

Спосіб виробництва арматурного прокату періодичного профілю, що включає гарячу прокатку заготовки круглого профілю зі сталі, що містить вуглецю не більше 0,24 %, термічну обробку, охолодження і наступне профілювання її у холодному стані з відносним стискуванням 12...18 %, який відрізняється тим, що після прокатки заготовку охолоджують потоком води зі швидкістю вище критичної до середньомасової температури 620...740 °С, а після...

Номер патенту: 33040

Опубліковано: 10.06.2008

Автори: Семенов Олександр Анатолійович, Амбражей Максим Юрійович, Івченко Олександр Васильович, Колпак Віктор Потапович, Гуль Юрій Петрович

МПК: C21D 8/00, C21D 9/52

Мітки: виробництва, арматурного, періодичного, прокату, профілю, спосіб

Формула / Реферат:

Спосіб виробництва арматурного прокату періодичного профілю, що включає гарячу прокатку заготовки круглого профілю зі сталі, що містить вуглецю не більше 0,22 %, термічну обробку, охолодження і наступне профілювання її у холодному стані з відносним стискуванням 12...18 %, який відрізняється тим, що для виробництва арматурного прокату використовують заготовку зі сталі з величиною вуглецевого еквіваленту 0,23...0,52 %,...
