Глушник шуму газового струменя

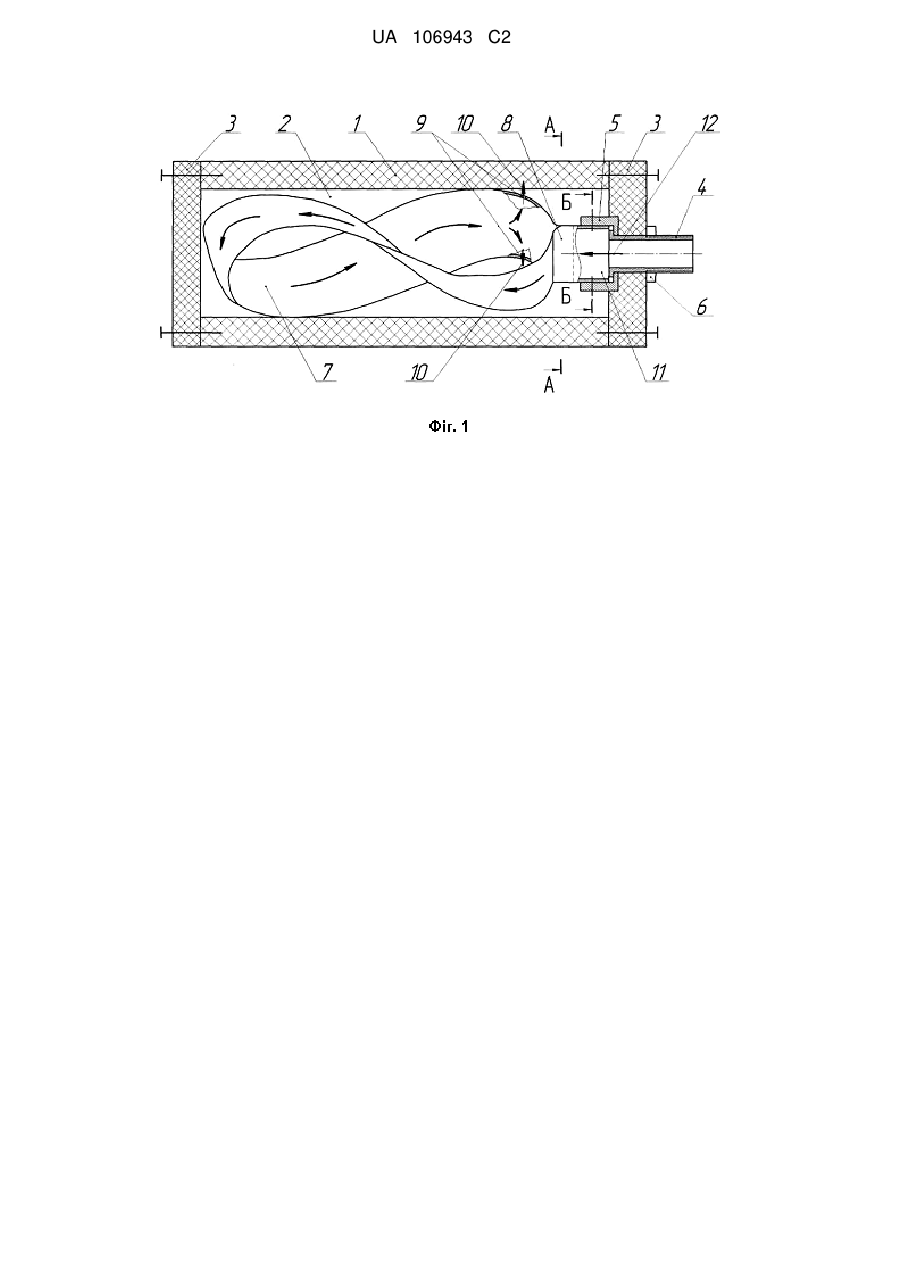

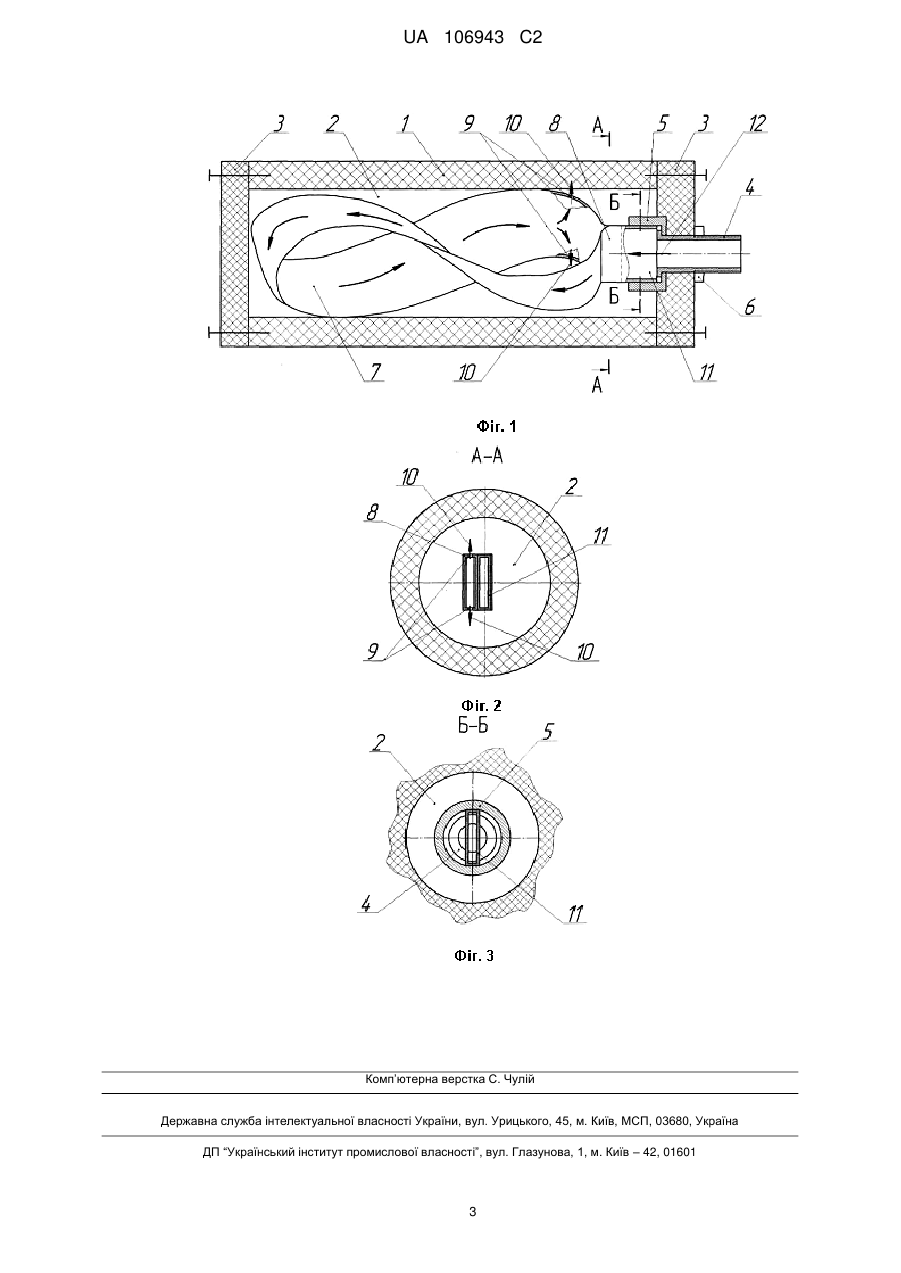

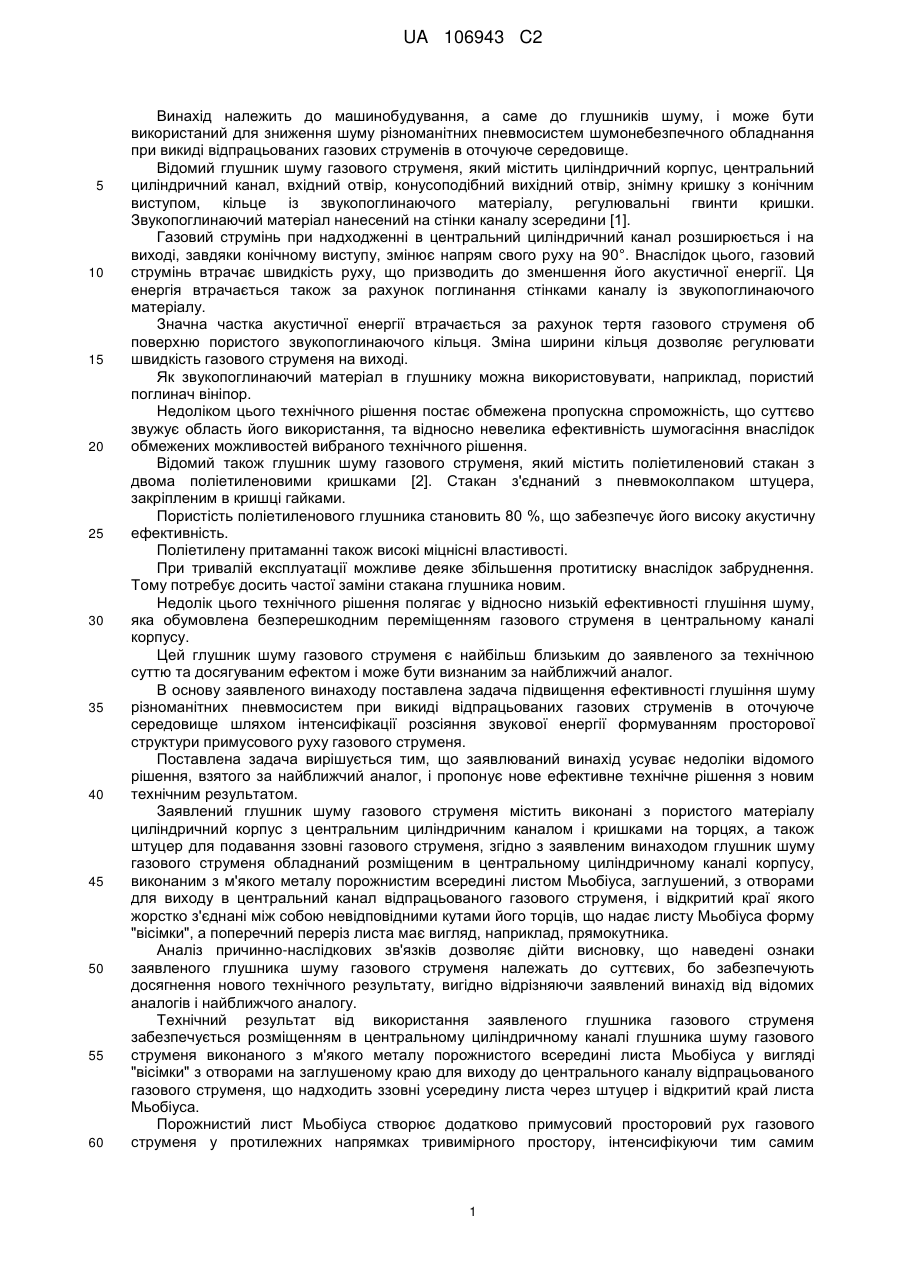

Реферат: Винахід належить до машинобудування, а саме до глушників шуму, і може бути використаний для зниження шуму різноманітних пневмосистем шумонебезпечного обладнання при викиді відпрацьованих газових струменів в оточуюче середовище. Глушник шуму газового струменя містить виконані з пористого матеріалу циліндричний корпус з центральним циліндричним каналом і кришками на торцях, а також штуцер для подавання ззовні газового струменя. В центральному циліндричному каналі корпусу розміщений виконаний з м'якого металу порожнистий всередині лист Мьобіуса, краї якого жорстко з'єднані між собою у формі "вісімки", а поперечний переріз листа Мьобіуса має форму, наприклад, прямокутника з отворами для виходу в центральний канал відпрацьованого газового струменя. Винахід дозволяє підвищити інтенсивність розсіяння первісної звукової енергії прийдешнього ззовні через штуцер газового струменя, що кардинально збільшить ефективність шумогасіння. UA 106943 C2 (12) UA 106943 C2 UA 106943 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до машинобудування, а саме до глушників шуму, і може бути використаний для зниження шуму різноманітних пневмосистем шумонебезпечного обладнання при викиді відпрацьованих газових струменів в оточуюче середовище. Відомий глушник шуму газового струменя, який містить циліндричний корпус, центральний циліндричний канал, вхідний отвір, конусоподібний вихідний отвір, знімну кришку з конічним виступом, кільце із звукопоглинаючого матеріалу, регулювальні гвинти кришки. Звукопоглинаючий матеріал нанесений на стінки каналу зсередини [1]. Газовий струмінь при надходженні в центральний циліндричний канал розширюється і на виході, завдяки конічному виступу, змінює напрям свого руху на 90°. Внаслідок цього, газовий струмінь втрачає швидкість руху, що призводить до зменшення його акустичної енергії. Ця енергія втрачається також за рахунок поглинання стінками каналу із звукопоглинаючого матеріалу. Значна частка акустичної енергії втрачається за рахунок тертя газового струменя об поверхню пористого звукопоглинаючого кільця. Зміна ширини кільця дозволяє регулювати швидкість газового струменя на виході. Як звукопоглинаючий матеріал в глушнику можна використовувати, наприклад, пористий поглинач вініпор. Недоліком цього технічного рішення постає обмежена пропускна спроможність, що суттєво звужує область його використання, та відносно невелика ефективність шумогасіння внаслідок обмежених можливостей вибраного технічного рішення. Відомий також глушник шуму газового струменя, який містить поліетиленовий стакан з двома поліетиленовими кришками [2]. Стакан з'єднаний з пневмоколпаком штуцера, закріпленим в кришці гайками. Пористість поліетиленового глушника становить 80 %, що забезпечує його високу акустичну ефективність. Поліетилену притаманні також високі міцнісні властивості. При тривалій експлуатації можливе деяке збільшення протитиску внаслідок забруднення. Тому потребує досить частої заміни стакана глушника новим. Недолік цього технічного рішення полягає у відносно низькій ефективності глушіння шуму, яка обумовлена безперешкодним переміщенням газового струменя в центральному каналі корпусу. Цей глушник шуму газового струменя є найбільш близьким до заявленого за технічною суттю та досягуваним ефектом і може бути визнаним за найближчий аналог. В основу заявленого винаходу поставлена задача підвищення ефективності глушіння шуму різноманітних пневмосистем при викиді відпрацьованих газових струменів в оточуюче середовище шляхом інтенсифікації розсіяння звукової енергії формуванням просторової структури примусового руху газового струменя. Поставлена задача вирішується тим, що заявлюваний винахід усуває недоліки відомого рішення, взятого за найближчий аналог, і пропонує нове ефективне технічне рішення з новим технічним результатом. Заявлений глушник шуму газового струменя містить виконані з пористого матеріалу циліндричний корпус з центральним циліндричним каналом і кришками на торцях, а також штуцер для подавання ззовні газового струменя, згідно з заявленим винаходом глушник шуму газового струменя обладнаний розміщеним в центральному циліндричному каналі корпусу, виконаним з м'якого металу порожнистим всередині листом Мьобіуса, заглушений, з отворами для виходу в центральний канал відпрацьованого газового струменя, і відкритий краї якого жорстко з'єднані між собою невідповідними кутами його торців, що надає листу Мьобіуса форму "вісімки", а поперечний переріз листа має вигляд, наприклад, прямокутника. Аналіз причинно-наслідкових зв'язків дозволяє дійти висновку, що наведені ознаки заявленого глушника шуму газового струменя належать до суттєвих, бо забезпечують досягнення нового технічного результату, вигідно відрізняючи заявлений винахід від відомих аналогів і найближчого аналогу. Технічний результат від використання заявленого глушника газового струменя забезпечується розміщенням в центральному циліндричному каналі глушника шуму газового струменя виконаного з м'якого металу порожнистого всередині листа Мьобіуса у вигляді "вісімки" з отворами на заглушеному краю для виходу до центрального каналу відпрацьованого газового струменя, що надходить ззовні усередину листа через штуцер і відкритий край листа Мьобіуса. Порожнистий лист Мьобіуса створює додатково примусовий просторовий рух газового струменя у протилежних напрямках тривимірного простору, інтенсифікуючи тим самим 1 UA 106943 C2 5 10 15 20 25 30 35 40 45 розсіяння звукової енергії. Виконання внутрішньої поверхні листа Мьобіуса шорсткою (із звукопоглинаючого матеріалу) додатково буде гасити звукову енергію струменя. Повернувши краї листа Мьобіуса відносно поздовжньої його осі на цілий оберт, а потім з'єднавши, можна одержати фігуру листа у вигляді "подвійної вісімки", що суттєво збільшить ефективність шумогасіння. Сукупність наведених ознак заявленого глушника шуму газового струменя забезпечує досягнення нового технічного результату. Далі суть заявлюваного винаходу пояснюється відповідним описом та кресленнями, де: на фіг. 1 наведений, в поздовжньому перерізі, загальний вид заявленого глушника шуму газового струменя з порожнистим листом Мьобіуса усередині центрального циліндричного каналу; на фіг. 2 показаний переріз А-А на фіг. 1; на фіг. 3 показаний переріз В-В на фіг. 1. Заявлений глушник шуму газового струменя (фіг. 1) використовується для зниження шуму різноманітних пневмосистем шумонебезпечного обладнання і містить виконаний з пористого матеріалу, наприклад поліетилену, корпус 1 з центральним циліндричним каналом 2 і кришками 3 на торцях, одна з яких має штуцер 4 з фігурною шайбою 5 і гайкою 6. В центральному каналі 2 розміщений виготовлений з м'якого металу (наприклад, міді) порожнистий лист Мьобіуса 7, який в поперечному перерізі має форму, наприклад, порожнистого прямокутника 8 (фіг. 2, фіг. 3). Заглушений край 8 (позначений пунктирною лінією) має отвори 9 для виходу в центральний циліндричний канал 2 відпрацьованого газового струменя 10 (фіг. 1, фіг. 2). Жорстке з'єднання країв порожнистого листа Мьобіуса невідповідними кутами торців надає йому форму, яка нагадує "вісімку". Якщо повернути лист навколо поздовжньої осі на цілий оберт, утвориться подвійна "вісімка" і т.д. Відкритий край 11 листа Мьобіуса надходить усередину фігурної шайби 5 впритул до штуцера 4. Цим шляхом газовий струмінь 12 рухається ззовні у внутрішню порожнину листа Мьобіуса 7. При монтажі глушника шуму газового струменя, лист Мьобіуса вільно заводять в центральний канал 2 корпусу 1, а потім фіксують кришку 3 гвинтами. Робота заявленого глушника шуму газового струменя здійснюється наступним чином. При надходженні ззовні через штуцер 4 газового струменя 12 до порожнини відкритого краю 11 листа Мьобіуса 7, струмінь надалі продовжує рухатися усередині листа до його заглушеного краю 8, повторюючи "вісімку" його форми і здійснюючи на своєму шляху тривимірний рух у прямо протилежних напрямках, втрачаючи при цьому левову частку первісної звукової енергії. Значно ослабленим газовий струмінь через отвори 9 надходить у центральний циліндричний канал 2 корпусу 1, а звідти крізь пори виходить в оточуюче середовище, додатково втрачаючи звукову енергію. Таким чином, використання заявленого глушника шуму газового струменя дозволить, за допомогою нових властивостей, підвищити інтенсивність розсіяння первісної звукової енергії надійшовшого ззовні через штуцер і відкритий край листа Мьобіуса газового струменя, що кардинально збільшить ефективність шумогасіння. Джерела інформації: 2 1. А.с. 699542 СССР, М.Кл. G10K 11/00. Глушитель шума газового потока [Текст]/ Л.В. Кивленок, В.М. Леонтьев (СССР). - № 2571615/28-10; заявл. 16.01.78; опубл. 25.11.79, Бюл. № 43. - I.e.: ил. 2. Заборов, В.И. Защита от шума и вибраций в черной металлургии [Текст]/ В.И. Заборов, Л.Н. Клячко, Г.С. Росин; под. ред. В.И. Заборова. - М.: Металлургия, 1976. - С.194-195. ФОРМУЛА ВИНАХОДУ 50 55 Глушник шуму газового струменя, що містить виконаний з пористого матеріалу циліндричний корпус з центральним каналом і кришками на торцях, а також штуцер для подачі газового струменя, який відрізняється тим, що обладнаний розміщеним в центральному циліндричному каналі корпусу, виконаним з м'якого металу порожнистим всередині листом Мьобіуса, краї якого жорстко з'єднані між собою у формі "вісімки", а поперечний переріз листа має форму, наприклад, прямокутника з отворами для виходу в центральний канал відпрацьованого газового струменя. 2 UA 106943 C2 Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
