Глушник шуму газового струменя

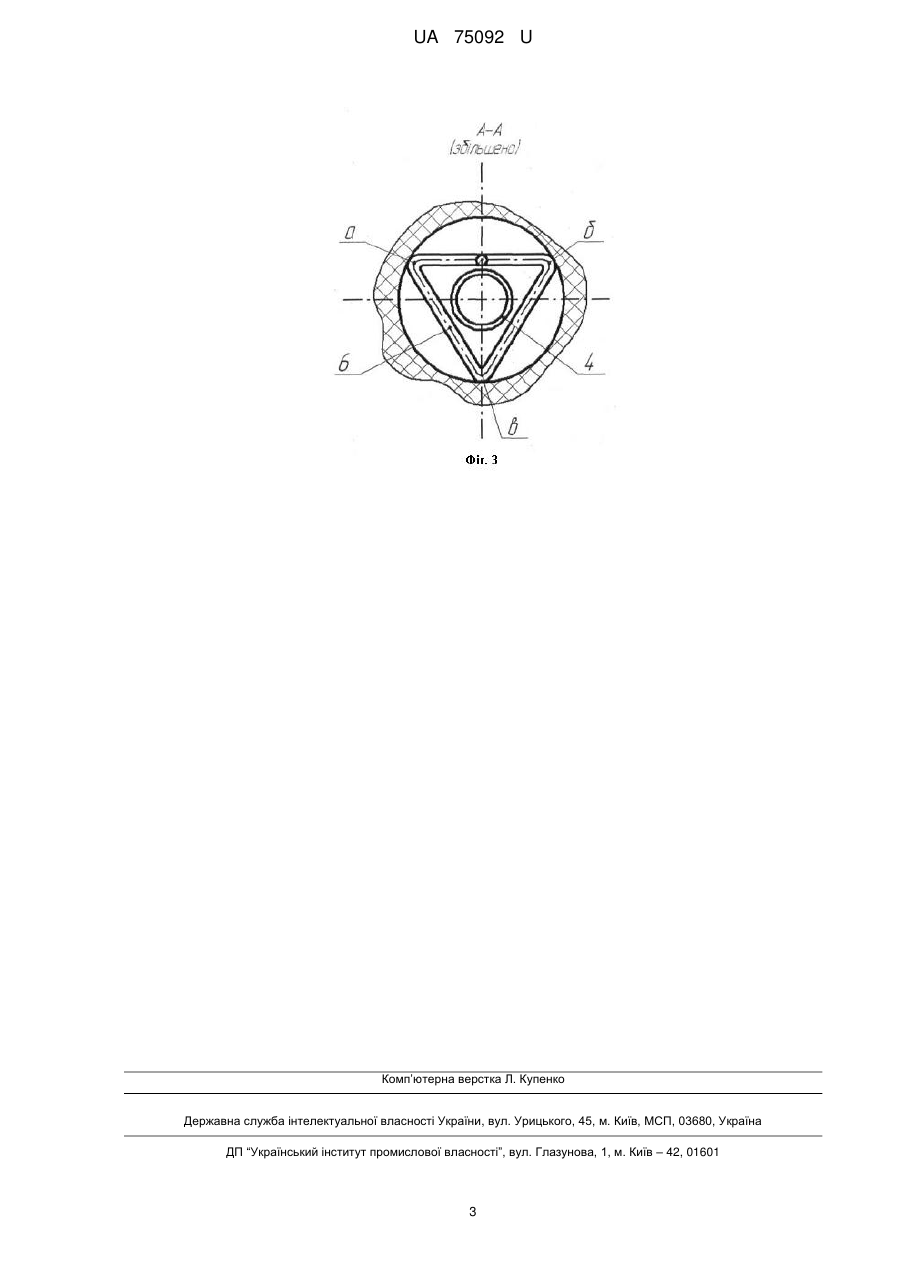

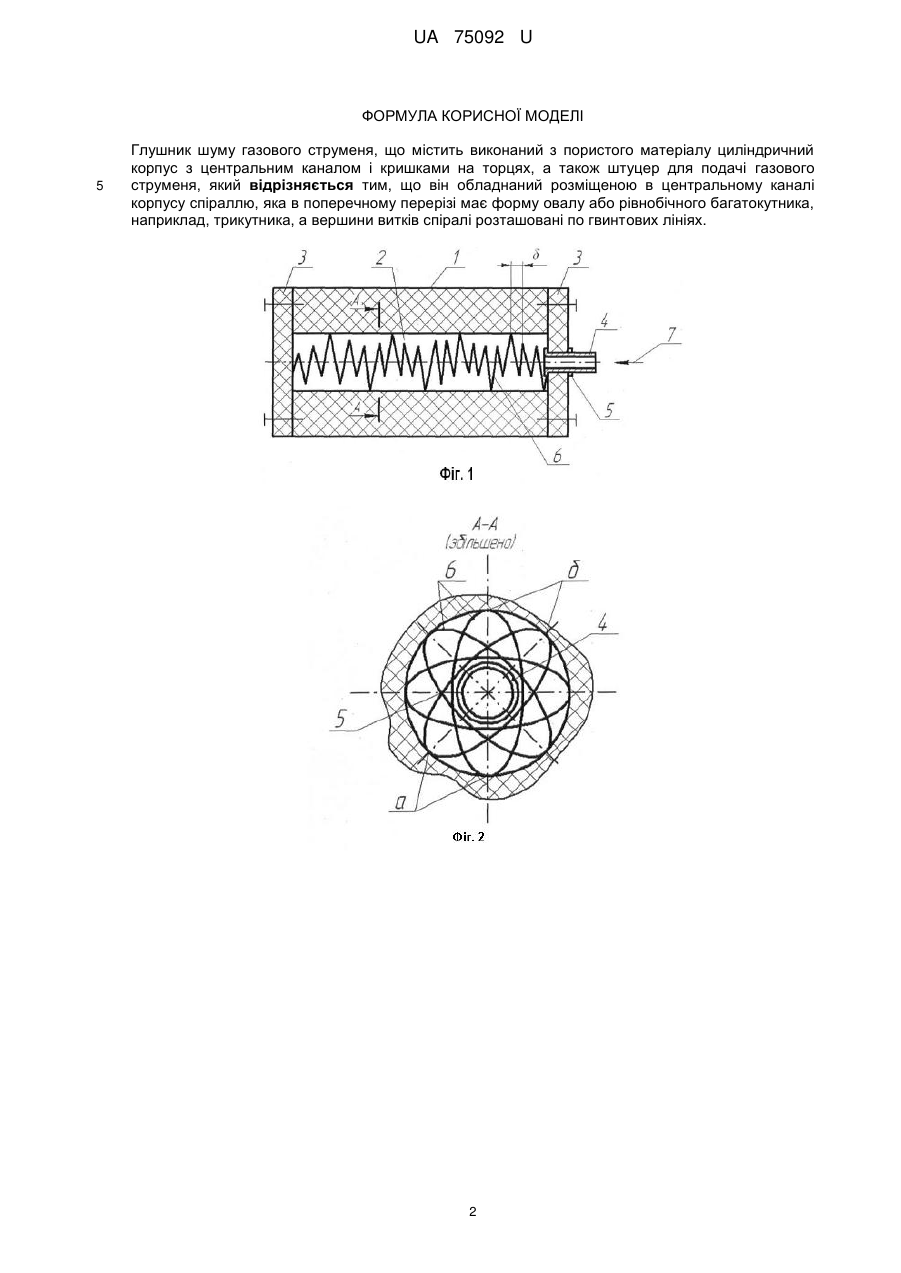

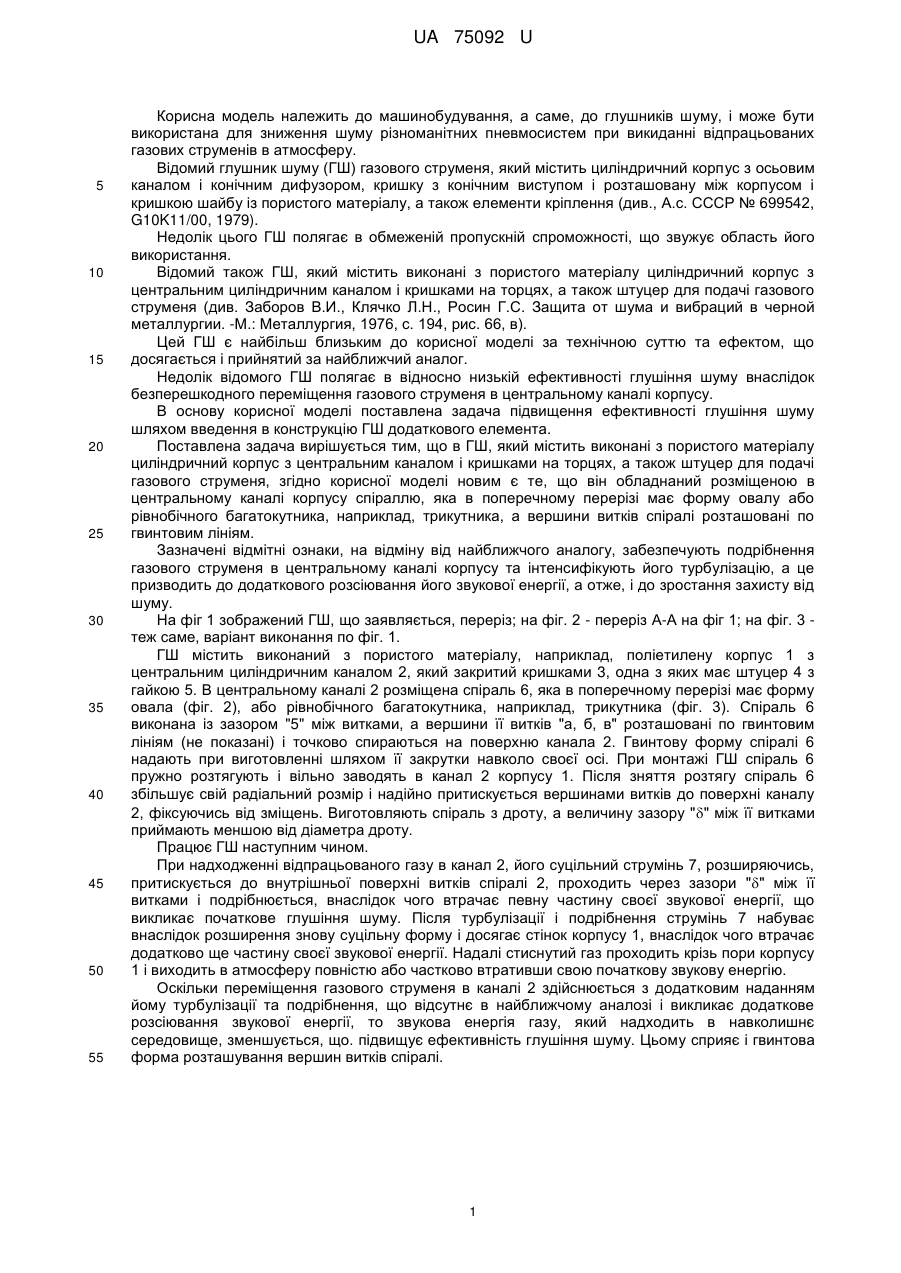

Реферат: Глушник шуму газового струменя містить виконаний з пористого матеріалу циліндричний корпус з центральним каналом і кришками на торцях, а також штуцер для подачі газового струменя. Він обладнаний розміщеною в центральному каналі корпусу спіраллю, яка в поперечному перерізі має форму овалу або рівнобічного багатокутника, наприклад, трикутника, а вершини витків спіралі розташовані по гвинтових лініях. UA 75092 U (54) ГЛУШНИК ШУМУ ГАЗОВОГО СТРУМЕНЯ UA 75092 U UA 75092 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до машинобудування, а саме, до глушників шуму, і може бути використана для зниження шуму різноманітних пневмосистем при викиданні відпрацьованих газових струменів в атмосферу. Відомий глушник шуму (ГШ) газового струменя, який містить циліндричний корпус з осьовим каналом і конічним дифузором, кришку з конічним виступом і розташовану між корпусом і кришкою шайбу із пористого матеріалу, а також елементи кріплення (див., А.с. СССР № 699542, G10K11/00, 1979). Недолік цього ГШ полягає в обмеженій пропускній спроможності, що звужує область його використання. Відомий також ГШ, який містить виконані з пористого матеріалу циліндричний корпус з центральним циліндричним каналом і кришками на торцях, а також штуцер для подачі газового струменя (див. Заборов В.И., Клячко Л.Н., Росин Г.С. Защита от шума и вибраций в черной металлургии. -М.: Металлургия, 1976, с. 194, рис. 66, в). Цей ГШ є найбільш близьким до корисної моделі за технічною суттю та ефектом, що досягається і прийнятий за найближчий аналог. Недолік відомого ГШ полягає в відносно низькій ефективності глушіння шуму внаслідок безперешкодного переміщення газового струменя в центральному каналі корпусу. В основу корисної моделі поставлена задача підвищення ефективності глушіння шуму шляхом введення в конструкцію ГШ додаткового елемента. Поставлена задача вирішується тим, що в ГШ, який містить виконані з пористого матеріалу циліндричний корпус з центральним каналом і кришками на торцях, а також штуцер для подачі газового струменя, згідно корисної моделі новим є те, що він обладнаний розміщеною в центральному каналі корпусу спіраллю, яка в поперечному перерізі має форму овалу або рівнобічного багатокутника, наприклад, трикутника, а вершини витків спіралі розташовані по гвинтовим лініям. Зазначені відмітні ознаки, на відміну від найближчого аналогу, забезпечують подрібнення газового струменя в центральному каналі корпусу та інтенсифікують його турбулізацію, а це призводить до додаткового розсіювання його звукової енергії, а отже, і до зростання захисту від шуму. На фіг 1 зображений ГШ, що заявляється, переріз; на фіг. 2 - переріз А-А на фіг 1; на фіг. 3 теж саме, варіант виконання по фіг. 1. ГШ містить виконаний з пористого матеріалу, наприклад, поліетилену корпус 1 з центральним циліндричним каналом 2, який закритий кришками 3, одна з яких має штуцер 4 з гайкою 5. В центральному каналі 2 розміщена спіраль 6, яка в поперечному перерізі має форму овала (фіг. 2), або рівнобічного багатокутника, наприклад, трикутника (фіг. 3). Спіраль 6 виконана із зазором "5" між витками, а вершини її витків "а, б, в" розташовані по гвинтовим лініям (не показані) і точково спираються на поверхню канала 2. Гвинтову форму спіралі 6 надають при виготовленні шляхом її закрутки навколо своєї осі. При монтажі ГШ спіраль 6 пружно розтягують і вільно заводять в канал 2 корпусу 1. Після зняття розтягу спіраль 6 збільшує свій радіальний розмір і надійно притискується вершинами витків до поверхні каналу 2, фіксуючись від зміщень. Виготовляють спіраль з дроту, а величину зазору "" між її витками приймають меншою від діаметра дроту. Працює ГШ наступним чином. При надходженні відпрацьованого газу в канал 2, його суцільний струмінь 7, розширяючись, притискується до внутрішньої поверхні витків спіралі 2, проходить через зазори "" між її витками і подрібнюється, внаслідок чого втрачає певну частину своєї звукової енергії, що викликає початкове глушіння шуму. Після турбулізації і подрібнення струмінь 7 набуває внаслідок розширення знову суцільну форму і досягає стінок корпусу 1, внаслідок чого втрачає додатково ще частину своєї звукової енергії. Надалі стиснутий газ проходить крізь пори корпусу 1 і виходить в атмосферу повністю або частково втративши свою початкову звукову енергію. Оскільки переміщення газового струменя в каналі 2 здійснюється з додатковим наданням йому турбулізації та подрібнення, що відсутнє в найближчому аналозі і викликає додаткове розсіювання звукової енергії, то звукова енергія газу, який надходить в навколишнє середовище, зменшується, що. підвищує ефективність глушіння шуму. Цьому сприяє і гвинтова форма розташування вершин витків спіралі. 1 UA 75092 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Глушник шуму газового струменя, що містить виконаний з пористого матеріалу циліндричний корпус з центральним каналом і кришками на торцях, а також штуцер для подачі газового струменя, який відрізняється тим, що він обладнаний розміщеною в центральному каналі корпусу спіраллю, яка в поперечному перерізі має форму овалу або рівнобічного багатокутника, наприклад, трикутника, а вершини витків спіралі розташовані по гвинтових лініях. 2 UA 75092 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
