Глушник шуму газового струменя

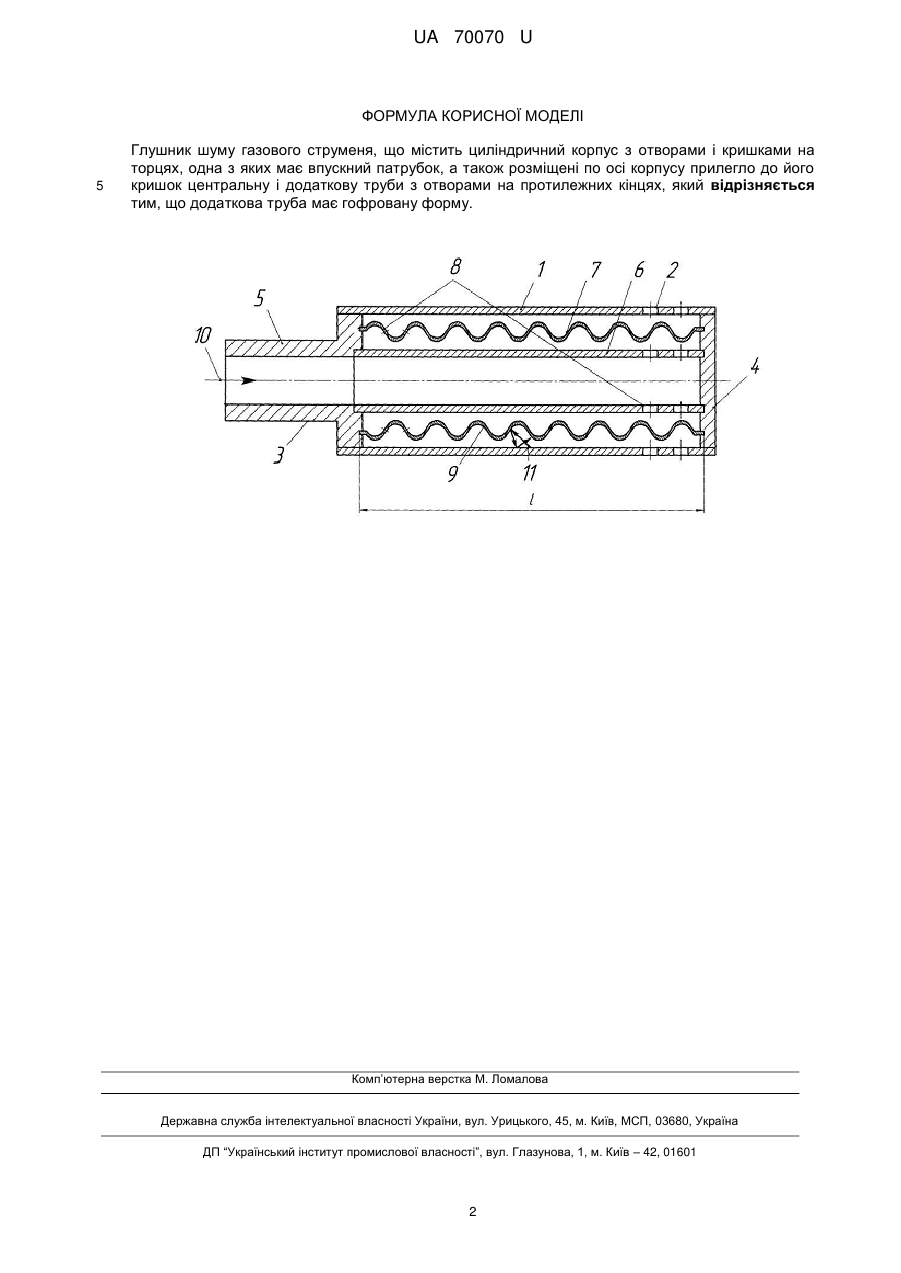

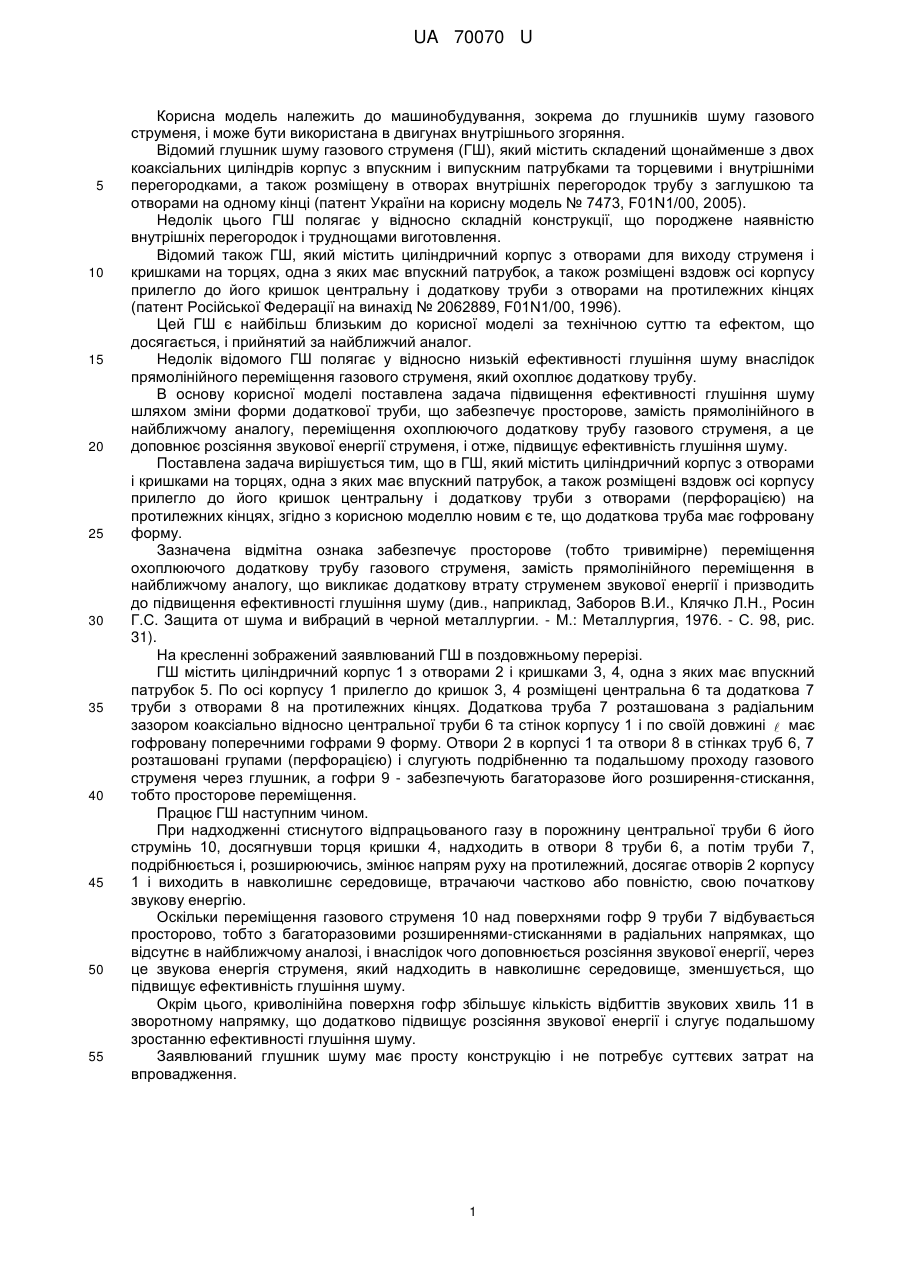

Реферат: UA 70070 U UA 70070 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до машинобудування, зокрема до глушників шуму газового струменя, і може бути використана в двигунах внутрішнього згоряння. Відомий глушник шуму газового струменя (ГШ), який містить складений щонайменше з двох коаксіальних циліндрів корпус з впускним і випускним патрубками та торцевими і внутрішніми перегородками, а також розміщену в отворах внутрішніх перегородок трубу з заглушкою та отворами на одному кінці (патент України на корисну модель № 7473, F01N1/00, 2005). Недолік цього ГШ полягає у відносно складній конструкції, що породжене наявністю внутрішніх перегородок і труднощами виготовлення. Відомий також ГШ, який містить циліндричний корпус з отворами для виходу струменя і кришками на торцях, одна з яких має впускний патрубок, а також розміщені вздовж осі корпусу прилегло до його кришок центральну і додаткову труби з отворами на протилежних кінцях (патент Російської Федерації на винахід № 2062889, F01N1/00, 1996). Цей ГШ є найбільш близьким до корисної моделі за технічною суттю та ефектом, що досягається, і прийнятий за найближчий аналог. Недолік відомого ГШ полягає у відносно низькій ефективності глушіння шуму внаслідок прямолінійного переміщення газового струменя, який охоплює додаткову трубу. В основу корисної моделі поставлена задача підвищення ефективності глушіння шуму шляхом зміни форми додаткової труби, що забезпечує просторове, замість прямолінійного в найближчому аналогу, переміщення охоплюючого додаткову трубу газового струменя, а це доповнює розсіяння звукової енергії струменя, і отже, підвищує ефективність глушіння шуму. Поставлена задача вирішується тим, що в ГШ, який містить циліндричний корпус з отворами і кришками на торцях, одна з яких має впускний патрубок, а також розміщені вздовж осі корпусу прилегло до його кришок центральну і додаткову труби з отворами (перфорацією) на протилежних кінцях, згідно з корисною моделлю новим є те, що додаткова труба має гофровану форму. Зазначена відмітна ознака забезпечує просторове (тобто тривимірне) переміщення охоплюючого додаткову трубу газового струменя, замість прямолінійного переміщення в найближчому аналогу, що викликає додаткову втрату струменем звукової енергії і призводить до підвищення ефективності глушіння шуму (див., наприклад, Заборов В.И., Клячко Л.Н., Росин Г.С. Защита от шума и вибраций в черной металлургии. - М.: Металлургия, 1976. - С. 98, рис. 31). На кресленні зображений заявлюваний ГШ в поздовжньому перерізі. ГШ містить циліндричний корпус 1 з отворами 2 і кришками 3, 4, одна з яких має впускний патрубок 5. По осі корпусу 1 прилегло до кришок 3, 4 розміщені центральна 6 та додаткова 7 труби з отворами 8 на протилежних кінцях. Додаткова труба 7 розташована з радіальним зазором коаксіально відносно центральної труби 6 та стінок корпусу 1 і по своїй довжині  має гофровану поперечними гофрами 9 форму. Отвори 2 в корпусі 1 та отвори 8 в стінках труб 6, 7 розташовані групами (перфорацією) і слугують подрібненню та подальшому проходу газового струменя через глушник, а гофри 9 - забезпечують багаторазове його розширення-стискання, тобто просторове переміщення. Працює ГШ наступним чином. При надходженні стиснутого відпрацьованого газу в порожнину центральної труби 6 його струмінь 10, досягнувши торця кришки 4, надходить в отвори 8 труби 6, а потім труби 7, подрібнюється і, розширюючись, змінює напрям руху на протилежний, досягає отворів 2 корпусу 1 і виходить в навколишнє середовище, втрачаючи частково або повністю, свою початкову звукову енергію. Оскільки переміщення газового струменя 10 над поверхнями гофр 9 труби 7 відбувається просторово, тобто з багаторазовими розширеннями-стисканнями в радіальних напрямках, що відсутнє в найближчому аналозі, і внаслідок чого доповнюється розсіяння звукової енергії, через це звукова енергія струменя, який надходить в навколишнє середовище, зменшується, що підвищує ефективність глушіння шуму. Окрім цього, криволінійна поверхня гофр збільшує кількість відбиттів звукових хвиль 11 в зворотному напрямку, що додатково підвищує розсіяння звукової енергії і слугує подальшому зростанню ефективності глушіння шуму. Заявлюваний глушник шуму має просту конструкцію і не потребує суттєвих затрат на впровадження. 1 UA 70070 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Глушник шуму газового струменя, що містить циліндричний корпус з отворами і кришками на торцях, одна з яких має впускний патрубок, а також розміщені по осі корпусу прилегло до його кришок центральну ідодаткову труби з отворами на протилежних кінцях, який відрізняється тим, що додаткова труба має гофровану форму. Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
