Пристрій для виготовлення, наповнення і запечатування подвійних пакетів з термосклейного матеріалу

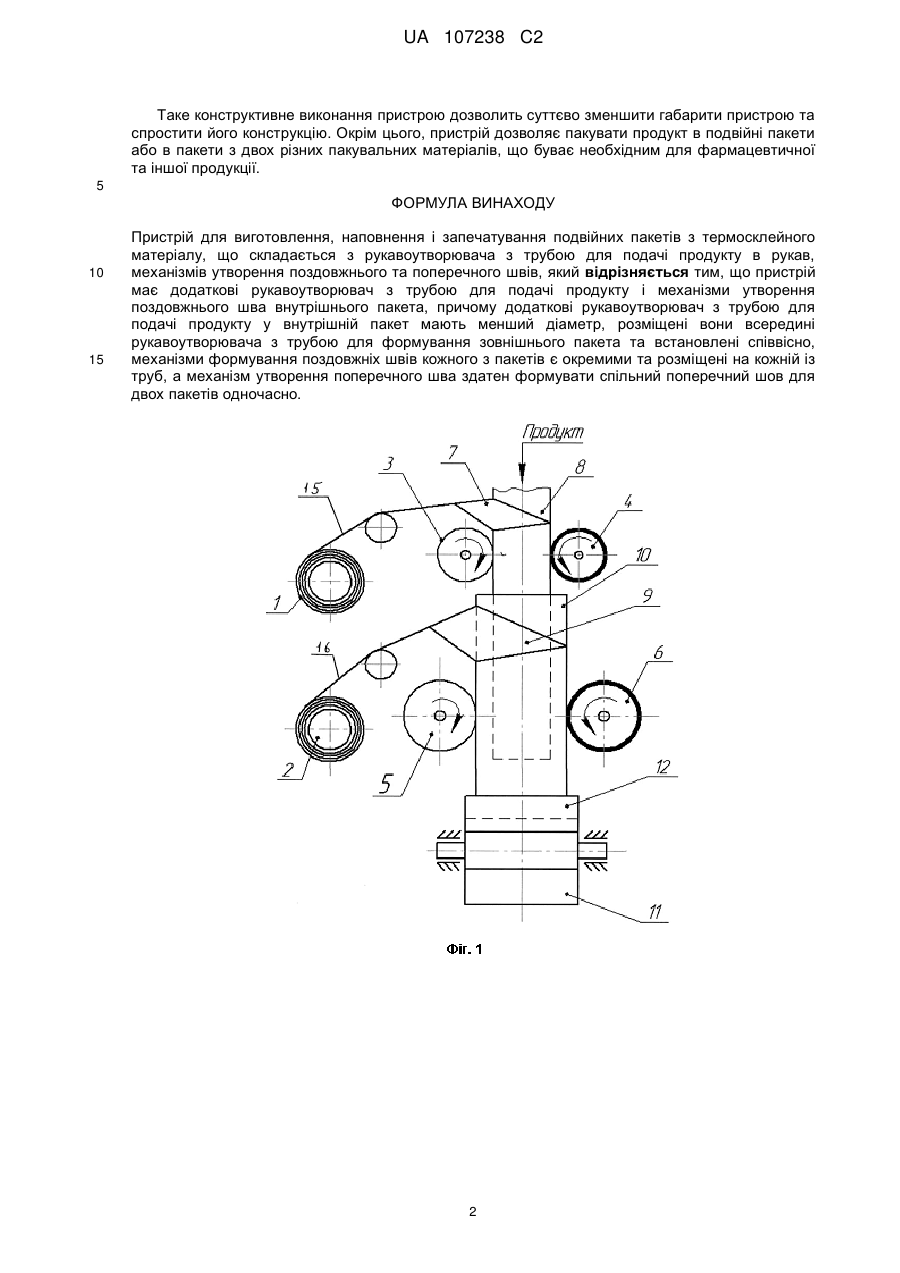

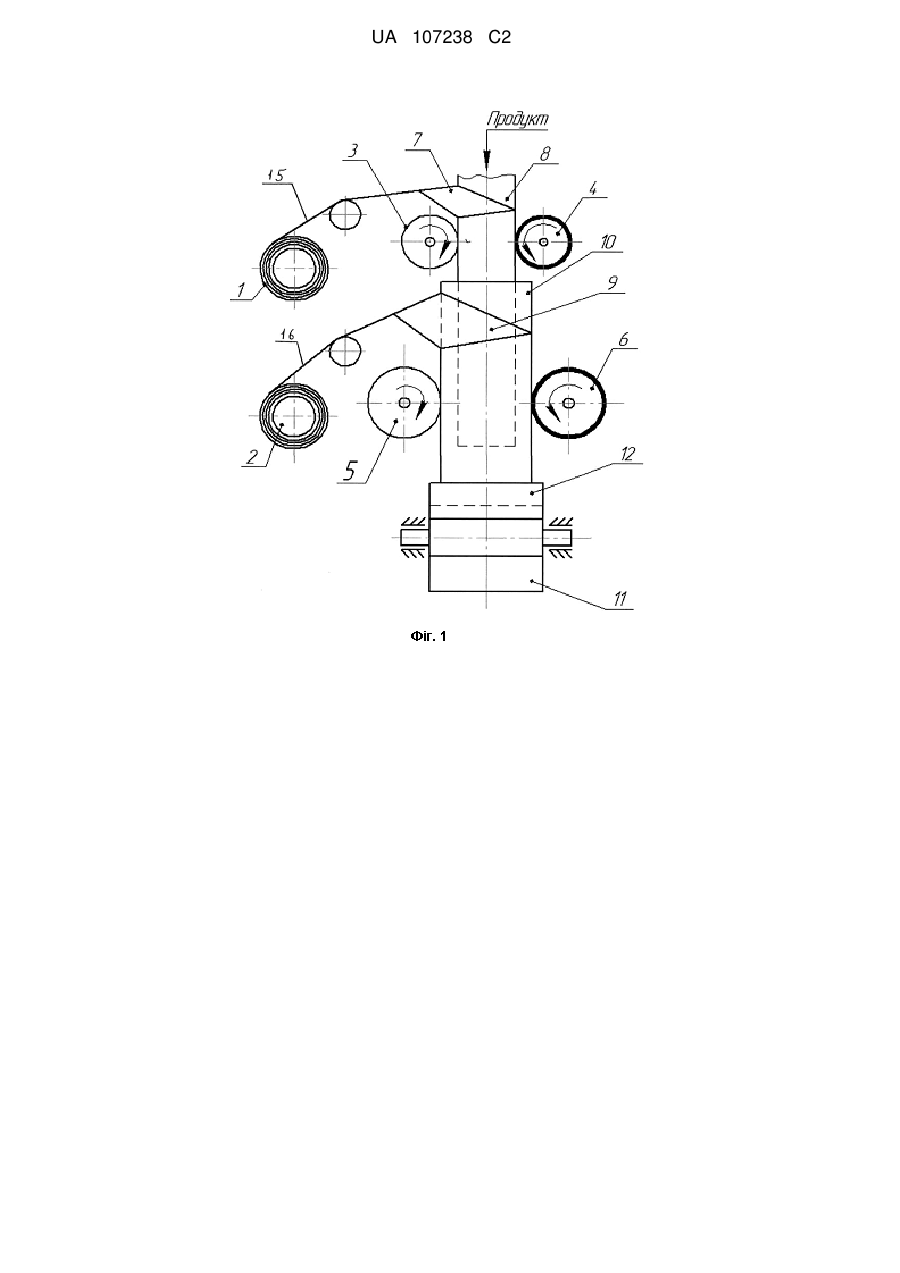

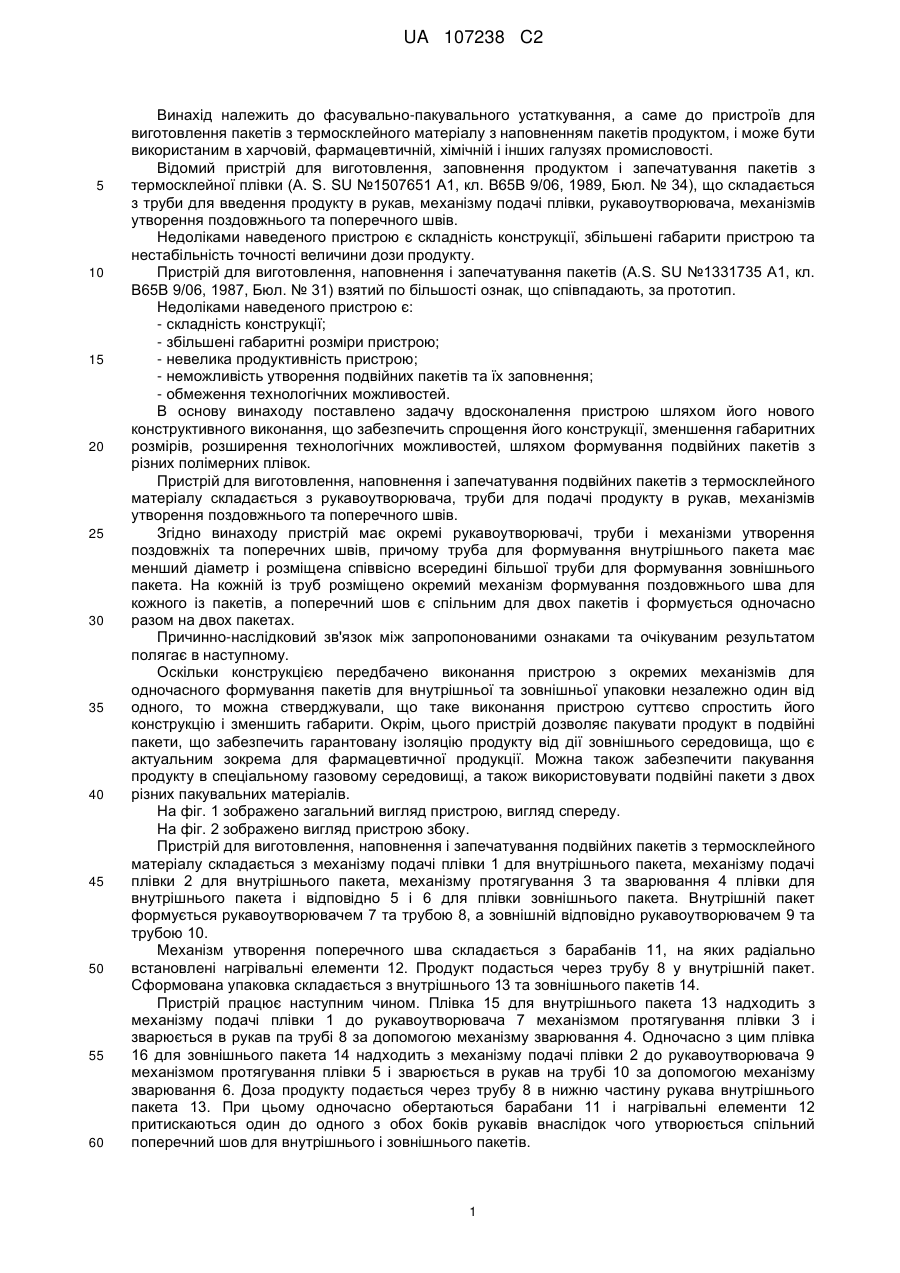

Реферат: Винахід належить до фасувально-пакувального устаткування, а саме до пристроїв для виготовлення пакетів з термосклейного матеріалу з наповненням пакетів продуктом, і може бути використаним в харчовій, фармацевтичній, хімічній і інших галузях промисловості. Пристрій для виготовлення, наповнення і запечатування подвійних пакетів з термосклейного матеріалу складається з рукавоутворювача, труби для подачі продукту в рукав, механізмів утворення поздовжнього та поперечного швів. Пристрій має окремі рукавоутворювачі, труби і механізми утворення поздовжніх та поперечних швів, причому труба для формування внутрішнього пакета має менший діаметр і розміщена співвісно всередині більшої труби для формування зовнішнього пакета. На кожній із труб розміщено окремий механізм формування поздовжнього шва для кожного із пакетів, а поперечний шов є спільним для двох пакетів і формується одночасно разом па двох пакетах. Таке конструктивне виконання пристрою дозволить суттєво зменшити габарити пристрою та спростити його конструкцію. Окрім цього, пристрій дозволяє пакувати продукт в подвійні пакети або в пакети з двох різних пакувальних матеріалів, що буває необхідним для фармацевтичної та іншої продукції. UA 107238 C2 (12) UA 107238 C2 UA 107238 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до фасувально-пакувального устаткування, а саме до пристроїв для виготовлення пакетів з термосклейного матеріалу з наповненням пакетів продуктом, і може бути використаним в харчовій, фармацевтичній, хімічній і інших галузях промисловості. Відомий пристрій для виготовлення, заповнення продуктом і запечатування пакетів з термосклейної плівки (A. S. SU №1507651 А1, кл. В65В 9/06, 1989, Бюл. № 34), що складається з труби для введення продукту в рукав, механізму подачі плівки, рукавоутворювача, механізмів утворення поздовжнього та поперечного швів. Недоліками наведеного пристрою є складність конструкції, збільшені габарити пристрою та нестабільність точності величини дози продукту. Пристрій для виготовлення, наповнення і запечатування пакетів (A.S. SU №1331735 А1, кл. В65В 9/06, 1987, Бюл. № 31) взятий по більшості ознак, що співпадають, за прототип. Недоліками наведеного пристрою є: - складність конструкції; - збільшені габаритні розміри пристрою; - невелика продуктивність пристрою; - неможливість утворення подвійних пакетів та їх заповнення; - обмеження технологічних можливостей. В основу винаходу поставлено задачу вдосконалення пристрою шляхом його нового конструктивного виконання, що забезпечить спрощення його конструкції, зменшення габаритних розмірів, розширення технологічних можливостей, шляхом формування подвійних пакетів з різних полімерних плівок. Пристрій для виготовлення, наповнення і запечатування подвійних пакетів з термосклейного матеріалу складається з рукавоутворювача, труби для подачі продукту в рукав, механізмів утворення поздовжнього та поперечного швів. Згідно винаходу пристрій має окремі рукавоутворювачі, труби і механізми утворення поздовжніх та поперечних швів, причому труба для формування внутрішнього пакета має менший діаметр і розміщена співвісно всередині більшої труби для формування зовнішнього пакета. На кожній із труб розміщено окремий механізм формування поздовжнього шва для кожного із пакетів, а поперечний шов є спільним для двох пакетів і формується одночасно разом на двох пакетах. Причинно-наслідковий зв'язок між запропонованими ознаками та очікуваним результатом полягає в наступному. Оскільки конструкцією передбачено виконання пристрою з окремих механізмів для одночасного формування пакетів для внутрішньої та зовнішньої упаковки незалежно один від одного, то можна стверджували, що таке виконання пристрою суттєво спростить його конструкцію і зменшить габарити. Окрім, цього пристрій дозволяє пакувати продукт в подвійні пакети, що забезпечить гарантовану ізоляцію продукту від дії зовнішнього середовища, що є актуальним зокрема для фармацевтичної продукції. Можна також забезпечити пакування продукту в спеціальному газовому середовищі, а також використовувати подвійні пакети з двох різних пакувальних матеріалів. На фіг. 1 зображено загальний вигляд пристрою, вигляд спереду. На фіг. 2 зображено вигляд пристрою збоку. Пристрій для виготовлення, наповнення і запечатування подвійних пакетів з термосклейного матеріалу складається з механізму подачі плівки 1 для внутрішнього пакета, механізму подачі плівки 2 для внутрішнього пакета, механізму протягування 3 та зварювання 4 плівки для внутрішнього пакета і відповідно 5 і 6 для плівки зовнішнього пакета. Внутрішній пакет формується рукавоутворювачем 7 та трубою 8, а зовнішній відповідно рукавоутворювачем 9 та трубою 10. Механізм утворення поперечного шва складається з барабанів 11, на яких радіально встановлені нагрівальні елементи 12. Продукт подасться через трубу 8 у внутрішній пакет. Сформована упаковка складається з внутрішнього 13 та зовнішнього пакетів 14. Пристрій працює наступним чином. Плівка 15 для внутрішнього пакета 13 надходить з механізму подачі плівки 1 до рукавоутворювача 7 механізмом протягування плівки 3 і зварюється в рукав па трубі 8 за допомогою механізму зварювання 4. Одночасно з цим плівка 16 для зовнішнього пакета 14 надходить з механізму подачі плівки 2 до рукавоутворювача 9 механізмом протягування плівки 5 і зварюється в рукав на трубі 10 за допомогою механізму зварювання 6. Доза продукту подається через трубу 8 в нижню частину рукава внутрішнього пакета 13. При цьому одночасно обертаються барабани 11 і нагрівальні елементи 12 притискаються один до одного з обох боків рукавів внаслідок чого утворюється спільний поперечний шов для внутрішнього і зовнішнього пакетів. 1 UA 107238 C2 Таке конструктивне виконання пристрою дозволить суттєво зменшити габарити пристрою та спростити його конструкцію. Окрім цього, пристрій дозволяє пакувати продукт в подвійні пакети або в пакети з двох різних пакувальних матеріалів, що буває необхідним для фармацевтичної та іншої продукції. 5 ФОРМУЛА ВИНАХОДУ 10 15 Пристрій для виготовлення, наповнення і запечатування подвійних пакетів з термосклейного матеріалу, що складається з рукавоутворювача з трубою для подачі продукту в рукав, механізмів утворення поздовжнього та поперечного швів, який відрізняється тим, що пристрій має додаткові рукавоутворювач з трубою для подачі продукту і механізми утворення поздовжнього шва внутрішнього пакета, причому додаткові рукавоутворювач з трубою для подачі продукту у внутрішній пакет мають менший діаметр, розміщені вони всередині рукавоутворювача з трубою для формування зовнішнього пакета та встановлені співвісно, механізми формування поздовжніх швів кожного з пакетів є окремими та розміщені на кожній із труб, а механізм утворення поперечного шва здатен формувати спільний поперечний шов для двох пакетів одночасно. 2 UA 107238 C2 Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
