Пристрій для виготовлення, наповнення і запечатування пакетів з термосклейного матеріалу

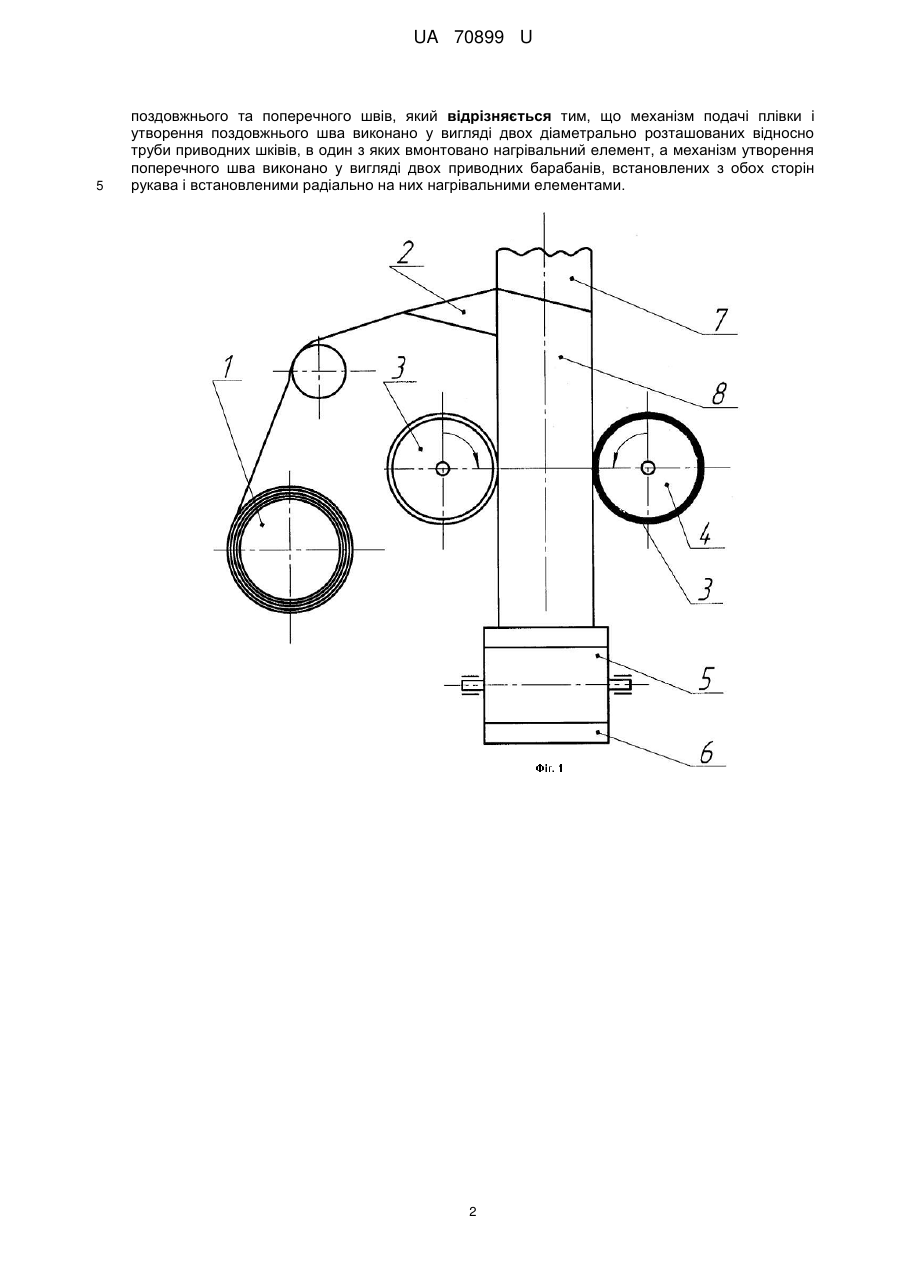

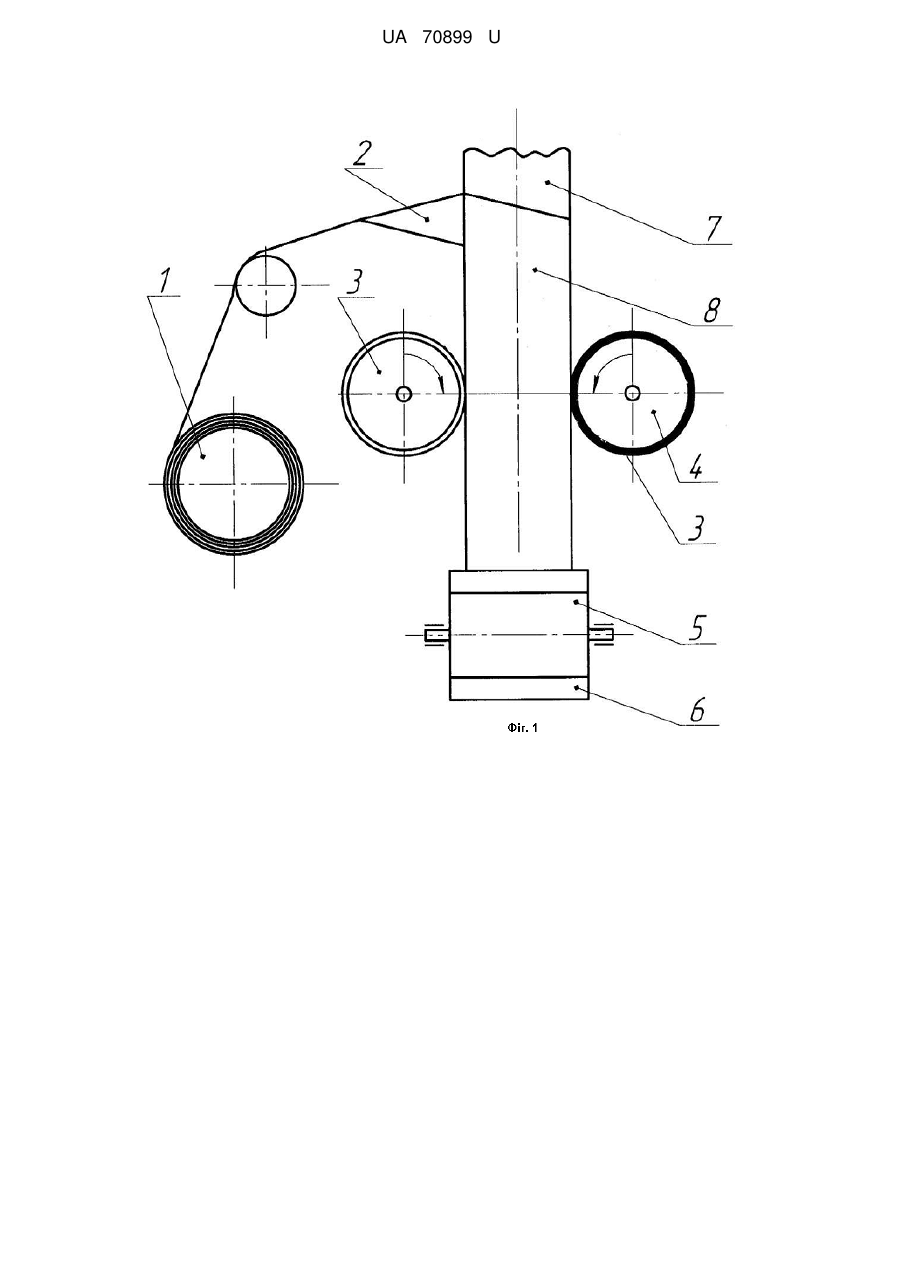

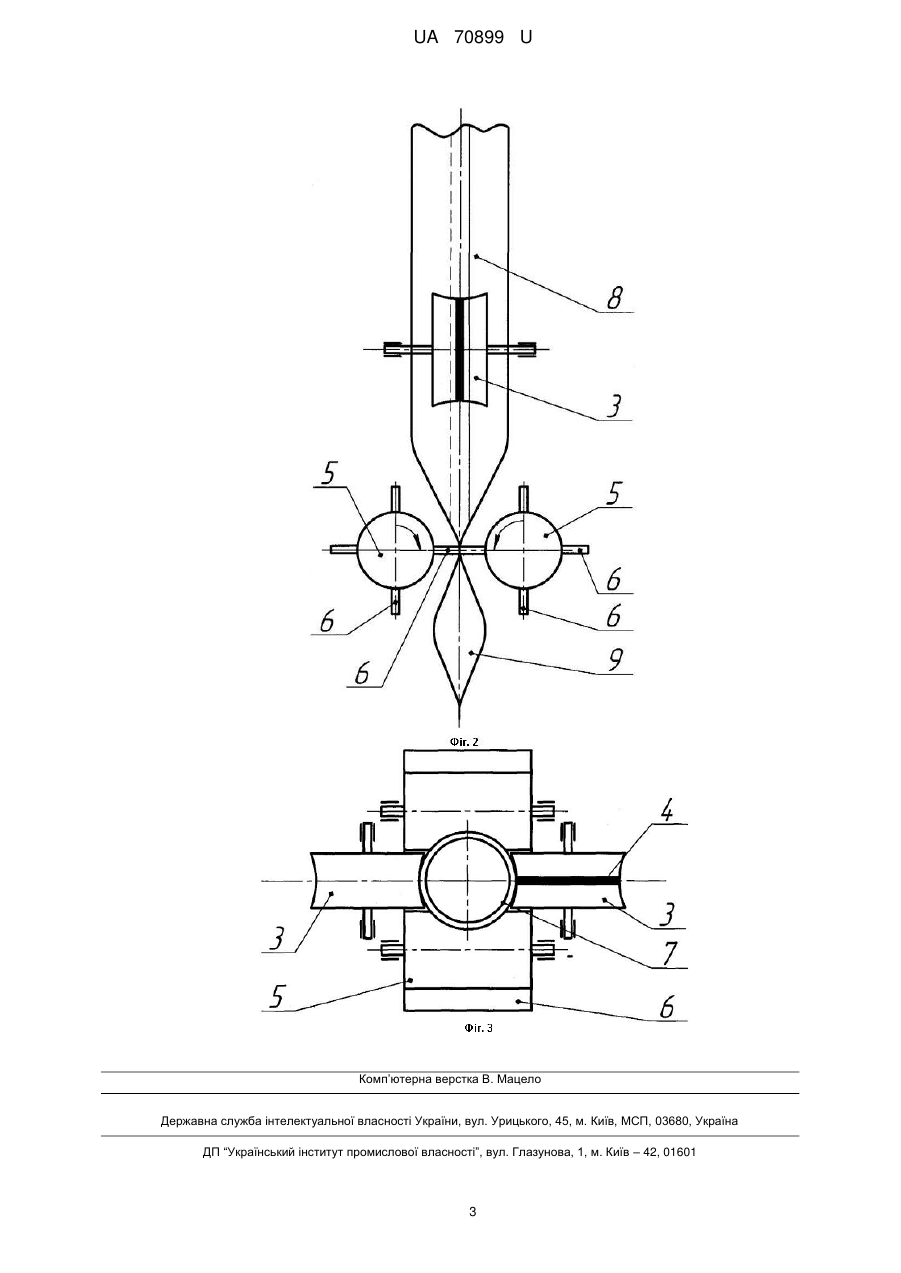

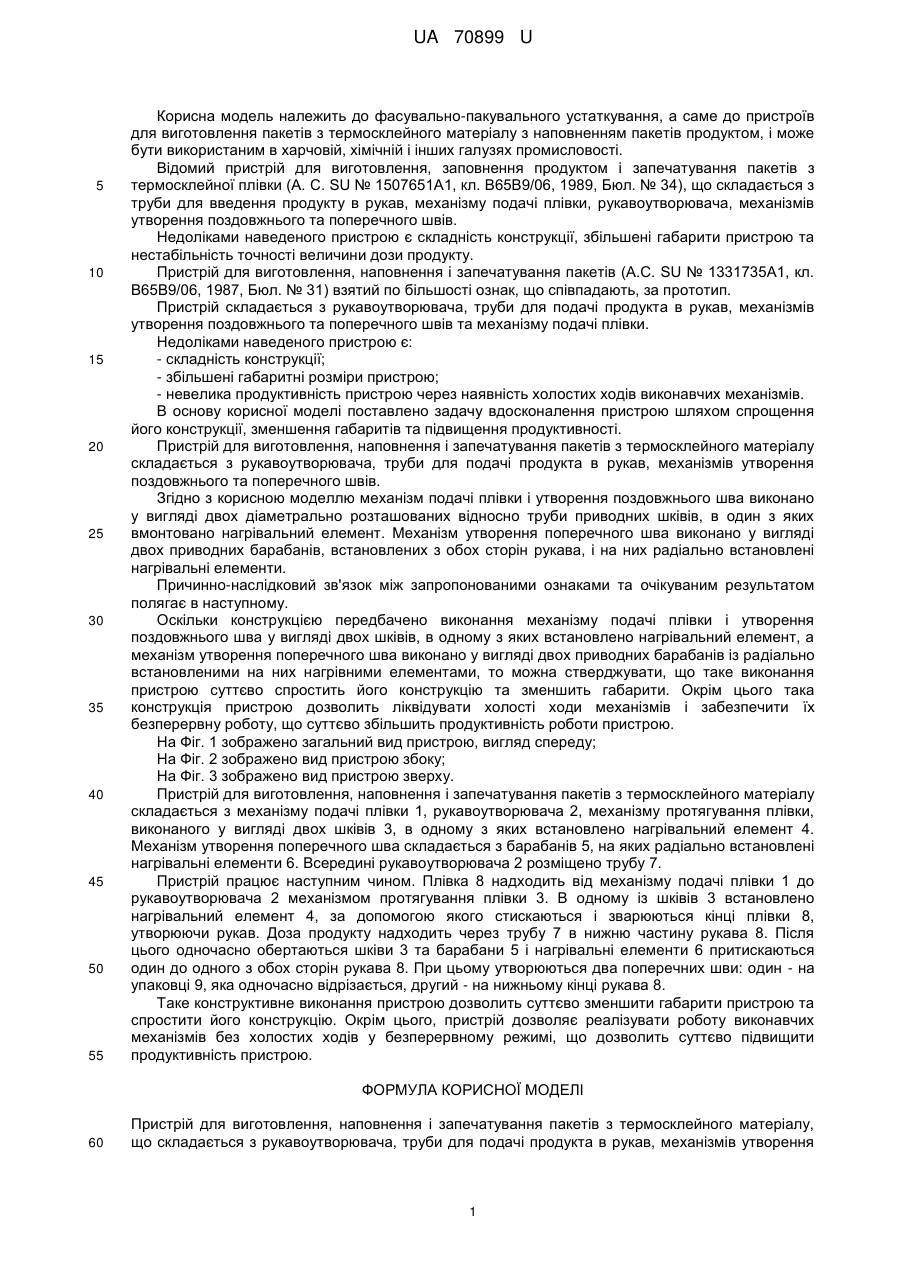

Реферат: Пристрій для виготовлення, наповнення і запечатування пакетів з термосклейного матеріалу, що складається з рукавоутворювача, труби для подачі продукта в рукав, механізмів утворення поздовжнього та поперечного швів, причому механізм подачі плівки і утворення поздовжнього шва виконано у вигляді двох діаметрально розташованих відносно труби приводних шківів, в один з яких вмонтовано нагрівальний елемент, а механізм утворення поперечного шва виконано у вигляді двох приводних барабанів, встановлених з обох сторін рукава і встановленими радіально на них нагрівальними елементами. UA 70899 U (12) UA 70899 U UA 70899 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до фасувально-пакувального устаткування, а саме до пристроїв для виготовлення пакетів з термосклейного матеріалу з наповненням пакетів продуктом, і може бути використаним в харчовій, хімічній і інших галузях промисловості. Відомий пристрій для виготовлення, заповнення продуктом і запечатування пакетів з термосклейної плівки (А. С. SU № 1507651А1, кл. В65В9/06, 1989, Бюл. № 34), що складається з труби для введення продукту в рукав, механізму подачі плівки, рукавоутворювача, механізмів утворення поздовжнього та поперечного швів. Недоліками наведеного пристрою є складність конструкції, збільшені габарити пристрою та нестабільність точності величини дози продукту. Пристрій для виготовлення, наповнення і запечатування пакетів (А.С. SU № 1331735А1, кл. В65В9/06, 1987, Бюл. № 31) взятий по більшості ознак, що співпадають, за прототип. Пристрій складається з рукавоутворювача, труби для подачі продукта в рукав, механізмів утворення поздовжнього та поперечного швів та механізму подачі плівки. Недоліками наведеного пристрою є: - складність конструкції; - збільшені габаритні розміри пристрою; - невелика продуктивність пристрою через наявність холостих ходів виконавчих механізмів. В основу корисної моделі поставлено задачу вдосконалення пристрою шляхом спрощення його конструкції, зменшення габаритів та підвищення продуктивності. Пристрій для виготовлення, наповнення і запечатування пакетів з термосклейного матеріалу складається з рукавоутворювача, труби для подачі продукта в рукав, механізмів утворення поздовжнього та поперечного швів. Згідно з корисною моделлю механізм подачі плівки і утворення поздовжнього шва виконано у вигляді двох діаметрально розташованих відносно труби приводних шківів, в один з яких вмонтовано нагрівальний елемент. Механізм утворення поперечного шва виконано у вигляді двох приводних барабанів, встановлених з обох сторін рукава, і на них радіально встановлені нагрівальні елементи. Причинно-наслідковий зв'язок між запропонованими ознаками та очікуваним результатом полягає в наступному. Оскільки конструкцією передбачено виконання механізму подачі плівки і утворення поздовжнього шва у вигляді двох шківів, в одному з яких встановлено нагрівальний елемент, а механізм утворення поперечного шва виконано у вигляді двох приводних барабанів із радіально встановленими на них нагрівними елементами, то можна стверджувати, що таке виконання пристрою суттєво спростить його конструкцію та зменшить габарити. Окрім цього така конструкція пристрою дозволить ліквідувати холості ходи механізмів і забезпечити їх безперервну роботу, що суттєво збільшить продуктивність роботи пристрою. На Фіг. 1 зображено загальний вид пристрою, вигляд спереду; На Фіг. 2 зображено вид пристрою збоку; На Фіг. 3 зображено вид пристрою зверху. Пристрій для виготовлення, наповнення і запечатування пакетів з термосклейного матеріалу складається з механізму подачі плівки 1, рукавоутворювача 2, механізму протягування плівки, виконаного у вигляді двох шківів 3, в одному з яких встановлено нагрівальний елемент 4. Механізм утворення поперечного шва складається з барабанів 5, на яких радіально встановлені нагрівальні елементи 6. Всередині рукавоутворювача 2 розміщено трубу 7. Пристрій працює наступним чином. Плівка 8 надходить від механізму подачі плівки 1 до рукавоутворювача 2 механізмом протягування плівки 3. В одному із шківів 3 встановлено нагрівальний елемент 4, за допомогою якого стискаються і зварюються кінці плівки 8, утворюючи рукав. Доза продукту надходить через трубу 7 в нижню частину рукава 8. Після цього одночасно обертаються шківи 3 та барабани 5 і нагрівальні елементи 6 притискаються один до одного з обох сторін рукава 8. При цьому утворюються два поперечних шви: один - на упаковці 9, яка одночасно відрізається, другий - на нижньому кінці рукава 8. Таке конструктивне виконання пристрою дозволить суттєво зменшити габарити пристрою та спростити його конструкцію. Окрім цього, пристрій дозволяє реалізувати роботу виконавчих механізмів без холостих ходів у безперервному режимі, що дозволить суттєво підвищити продуктивність пристрою. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Пристрій для виготовлення, наповнення і запечатування пакетів з термосклейного матеріалу, що складається з рукавоутворювача, труби для подачі продукта в рукав, механізмів утворення 1 UA 70899 U 5 поздовжнього та поперечного швів, який відрізняється тим, що механізм подачі плівки і утворення поздовжнього шва виконано у вигляді двох діаметрально розташованих відносно труби приводних шківів, в один з яких вмонтовано нагрівальний елемент, а механізм утворення поперечного шва виконано у вигляді двох приводних барабанів, встановлених з обох сторін рукава і встановленими радіально на них нагрівальними елементами. 2 UA 70899 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
