Спосіб нанесення рідини на край ємності зі скла та ємність зі скла

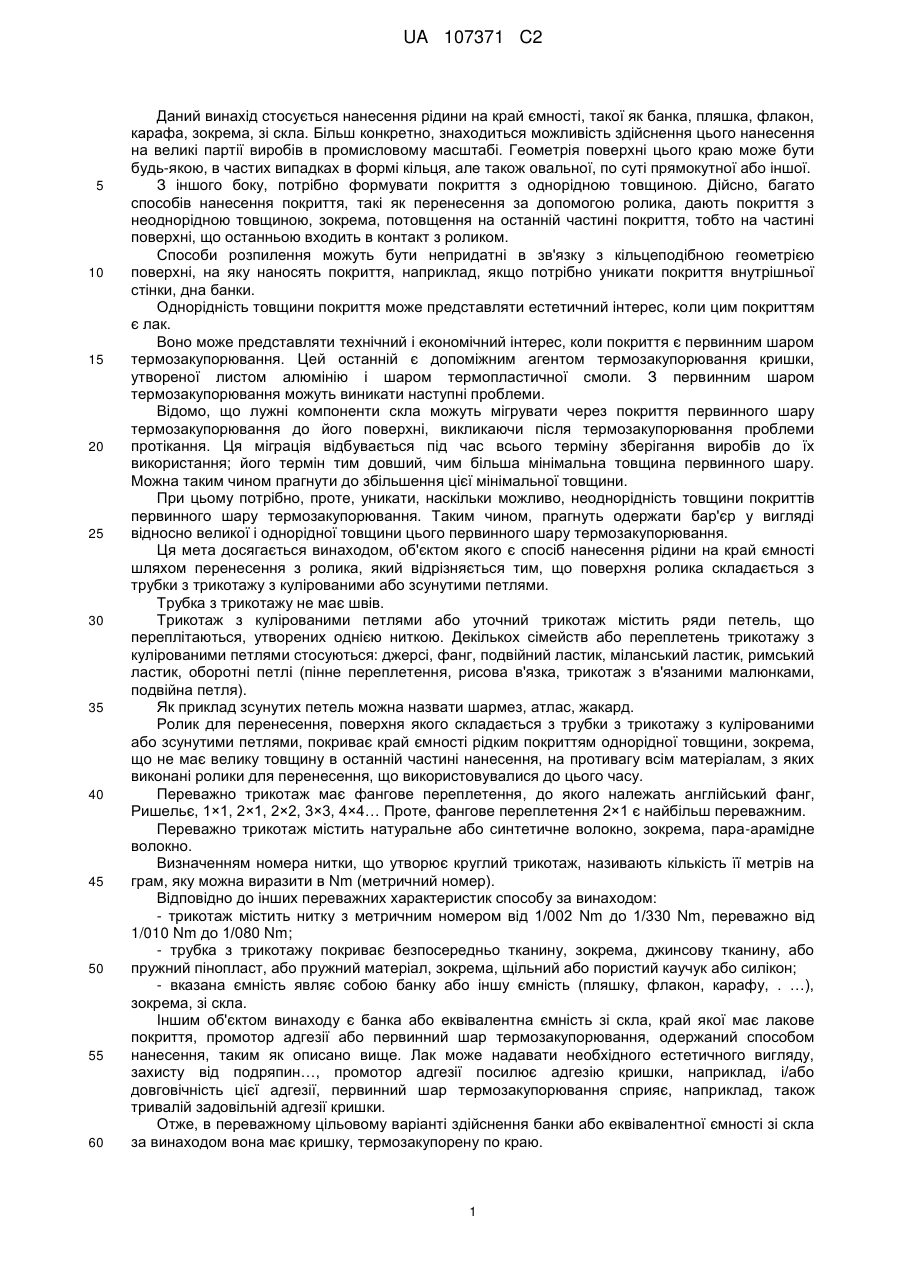

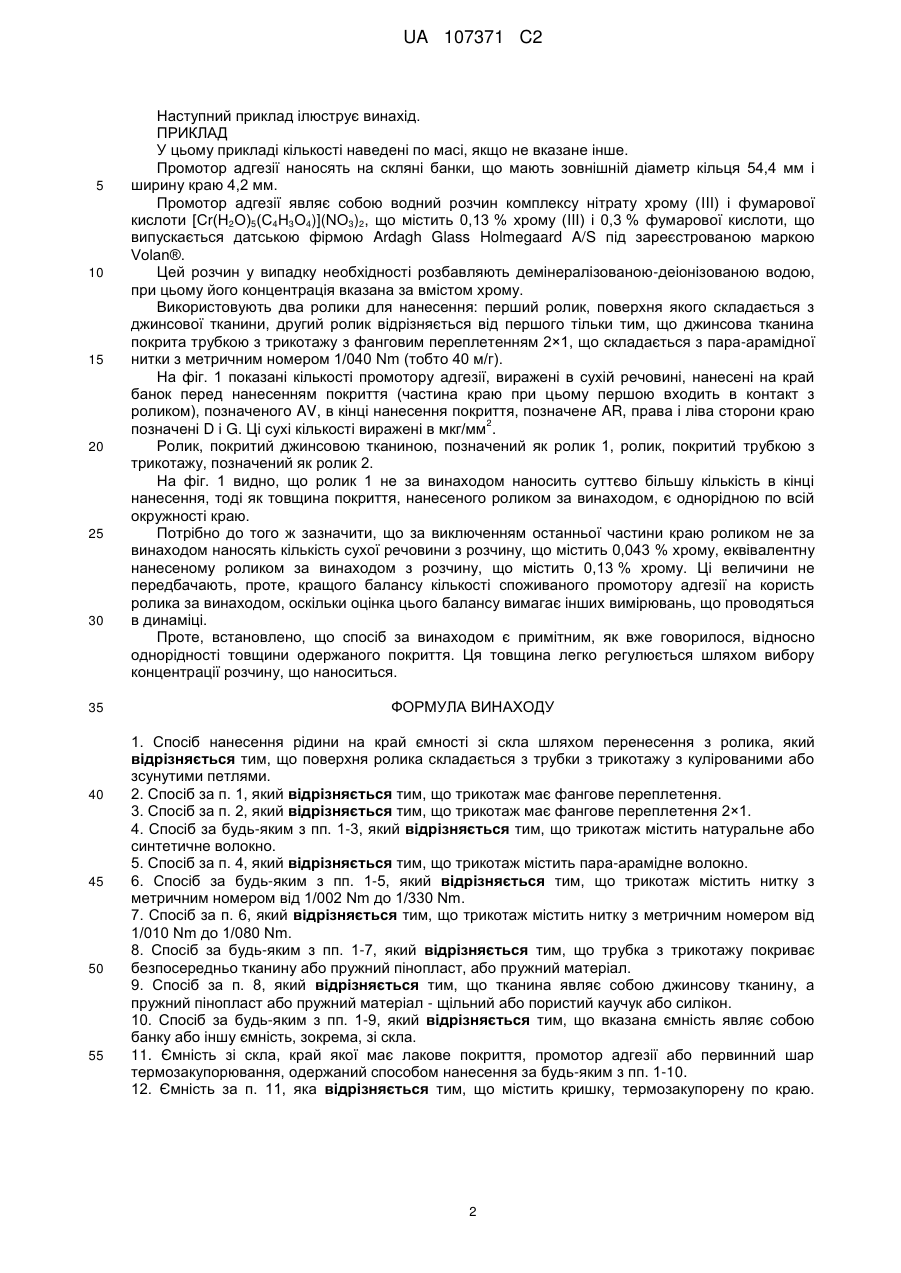

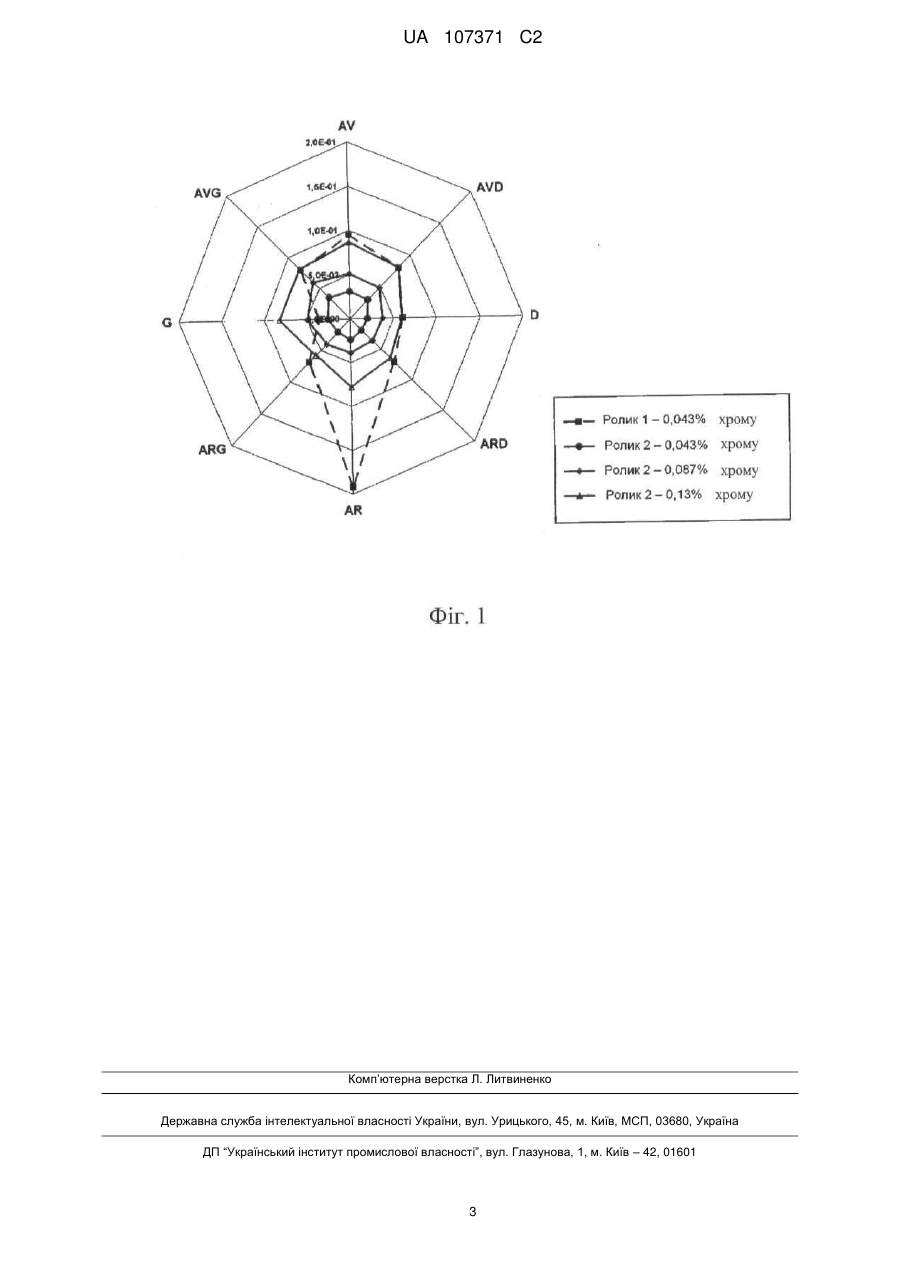

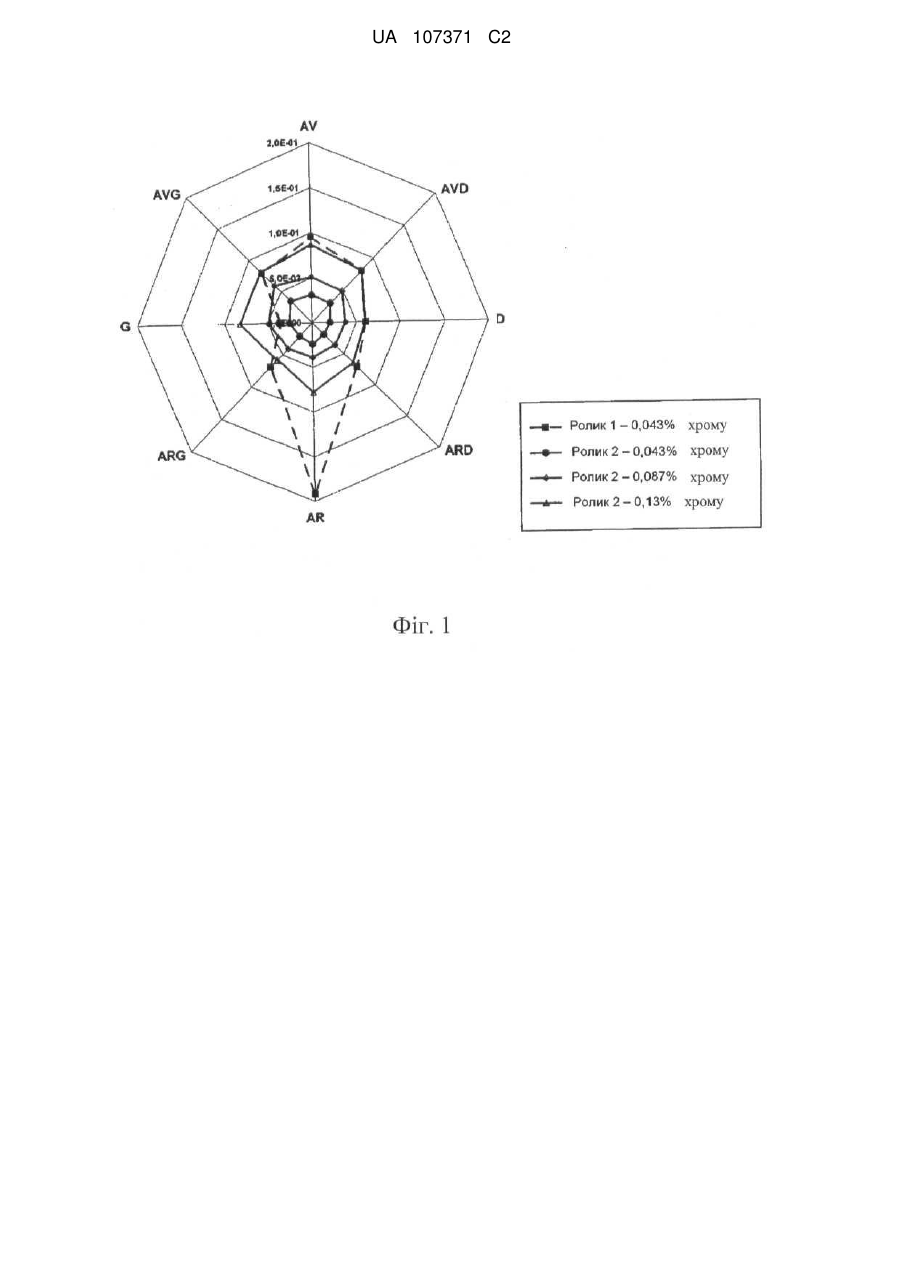

Реферат: Заявлений спосіб нанесення рідини на край ємності зі скла шляхом перенесення з ролика. Поверхня ролика складається з трубки з трикотажу з кулірованими або зсунутими петлями. Заявлена ємність зі скла, край якої має лакове покриття, промотор адгезії або первинний шар термозакупорювання. UA 107371 C2 (12) UA 107371 C2 UA 107371 C2 5 10 15 20 25 30 35 40 45 50 55 60 Даний винахід стосується нанесення рідини на край ємності, такої як банка, пляшка, флакон, карафа, зокрема, зі скла. Більш конкретно, знаходиться можливість здійснення цього нанесення на великі партії виробів в промисловому масштабі. Геометрія поверхні цього краю може бути будь-якою, в частих випадках в формі кільця, але також овальної, по суті прямокутної або іншої. З іншого боку, потрібно формувати покриття з однорідною товщиною. Дійсно, багато способів нанесення покриття, такі як перенесення за допомогою ролика, дають покриття з неоднорідною товщиною, зокрема, потовщення на останній частині покриття, тобто на частині поверхні, що останньою входить в контакт з роликом. Способи розпилення можуть бути непридатні в зв'язку з кільцеподібною геометрією поверхні, на яку наносять покриття, наприклад, якщо потрібно уникати покриття внутрішньої стінки, дна банки. Однорідність товщини покриття може представляти естетичний інтерес, коли цим покриттям є лак. Воно може представляти технічний і економічний інтерес, коли покриття є первинним шаром термозакупорювання. Цей останній є допоміжним агентом термозакупорювання кришки, утвореної листом алюмінію і шаром термопластичної смоли. З первинним шаром термозакупорювання можуть виникати наступні проблеми. Відомо, що лужні компоненти скла можуть мігрувати через покриття первинного шару термозакупорювання до його поверхні, викликаючи після термозакупорювання проблеми протікання. Ця міграція відбувається під час всього терміну зберігання виробів до їх використання; його термін тим довший, чим більша мінімальна товщина первинного шару. Можна таким чином прагнути до збільшення цієї мінімальної товщини. При цьому потрібно, проте, уникати, наскільки можливо, неоднорідність товщини покриттів первинного шару термозакупорювання. Таким чином, прагнуть одержати бар'єр у вигляді відносно великої і однорідної товщини цього первинного шару термозакупорювання. Ця мета досягається винаходом, об'єктом якого є спосіб нанесення рідини на край ємності шляхом перенесення з ролика, який відрізняється тим, що поверхня ролика складається з трубки з трикотажу з кулірованими або зсунутими петлями. Трубка з трикотажу не має швів. Трикотаж з кулірованими петлями або уточний трикотаж містить ряди петель, що переплітаються, утворених однією ниткою. Декількох сімейств або переплетень трикотажу з кулірованими петлями стосуються: джерсі, фанг, подвійний ластик, міланський ластик, римський ластик, оборотні петлі (пінне переплетення, рисова в'язка, трикотаж з в'язаними малюнками, подвійна петля). Як приклад зсунутих петель можна назвати шармез, атлас, жакард. Ролик для перенесення, поверхня якого складається з трубки з трикотажу з кулірованими або зсунутими петлями, покриває край ємності рідким покриттям однорідної товщини, зокрема, що не має велику товщину в останній частині нанесення, на противагу всім матеріалам, з яких виконані ролики для перенесення, що використовувалися до цього часу. Переважно трикотаж має фангове переплетення, до якого належать англійський фанг, Ришельє, 1×1, 2×1, 2×2, 3×3, 4×4… Проте, фангове переплетення 2×1 є найбільш переважним. Переважно трикотаж містить натуральне або синтетичне волокно, зокрема, пара-арамідне волокно. Визначенням номера нитки, що утворює круглий трикотаж, називають кількість її метрів на грам, яку можна виразити в Nm (метричний номер). Відповідно до інших переважних характеристик способу за винаходом: - трикотаж містить нитку з метричним номером від 1/002 Nm до 1/330 Nm, переважно від 1/010 Nm до 1/080 Nm; - трубка з трикотажу покриває безпосередньо тканину, зокрема, джинсову тканину, або пружний пінопласт, або пружний матеріал, зокрема, щільний або пористий каучук або силікон; - вказана ємність являє собою банку або іншу ємність (пляшку, флакон, карафу, . …), зокрема, зі скла. Іншим об'єктом винаходу є банка або еквівалентна ємність зі скла, край якої має лакове покриття, промотор адгезії або первинний шар термозакупорювання, одержаний способом нанесення, таким як описано вище. Лак може надавати необхідного естетичного вигляду, захисту від подряпин…, промотор адгезії посилює адгезію кришки, наприклад, і/або довговічність цієї адгезії, первинний шар термозакупорювання сприяє, наприклад, також тривалій задовільній адгезії кришки. Отже, в переважному цільовому варіанті здійснення банки або еквівалентної ємності зі скла за винаходом вона має кришку, термозакупорену по краю. 1 UA 107371 C2 5 10 15 20 25 30 35 40 45 50 55 Наступний приклад ілюструє винахід. ПРИКЛАД У цьому прикладі кількості наведені по масі, якщо не вказане інше. Промотор адгезії наносять на скляні банки, що мають зовнішній діаметр кільця 54,4 мм і ширину краю 4,2 мм. Промотор адгезії являє собою водний розчин комплексу нітрату хрому (III) і фумарової кислоти [Сr(Н2О)5(С4Н3О4)](NО3)2, що містить 0,13 % хрому (III) і 0,3 % фумарової кислоти, що випускається датською фірмою Ardagh Glass Holmegaard A/S під зареєстрованою маркою Volan®. Цей розчин у випадку необхідності розбавляють демінералізованою-деіонізованою водою, при цьому його концентрація вказана за вмістом хрому. Використовують два ролики для нанесення: перший ролик, поверхня якого складається з джинсової тканини, другий ролик відрізняється від першого тільки тим, що джинсова тканина покрита трубкою з трикотажу з фанговим переплетенням 2×1, що складається з пара-арамідної нитки з метричним номером 1/040 Nm (тобто 40 м/г). На фіг. 1 показані кількості промотору адгезії, виражені в сухій речовині, нанесені на край банок перед нанесенням покриття (частина краю при цьому першою входить в контакт з роликом), позначеного AV, в кінці нанесення покриття, позначене AR, права і ліва сторони краю 2 позначені D і G. Ці сухі кількості виражені в мкг/мм . Ролик, покритий джинсовою тканиною, позначений як ролик 1, ролик, покритий трубкою з трикотажу, позначений як ролик 2. На фіг. 1 видно, що ролик 1 не за винаходом наносить суттєво більшу кількість в кінці нанесення, тоді як товщина покриття, нанесеного роликом за винаходом, є однорідною по всій окружності краю. Потрібно до того ж зазначити, що за виключенням останньої частини краю роликом не за винаходом наносять кількість сухої речовини з розчину, що містить 0,043 % хрому, еквівалентну нанесеному роликом за винаходом з розчину, що містить 0,13 % хрому. Ці величини не передбачають, проте, кращого балансу кількості споживаного промотору адгезії на користь ролика за винаходом, оскільки оцінка цього балансу вимагає інших вимірювань, що проводяться в динаміці. Проте, встановлено, що спосіб за винаходом є примітним, як вже говорилося, відносно однорідності товщини одержаного покриття. Ця товщина легко регулюється шляхом вибору концентрації розчину, що наноситься. ФОРМУЛА ВИНАХОДУ 1. Спосіб нанесення рідини на край ємності зі скла шляхом перенесення з ролика, який відрізняється тим, що поверхня ролика складається з трубки з трикотажу з кулірованими або зсунутими петлями. 2. Спосіб за п. 1, який відрізняється тим, що трикотаж має фангове переплетення. 3. Спосіб за п. 2, який відрізняється тим, що трикотаж має фангове переплетення 2×1. 4. Спосіб за будь-яким з пп. 1-3, який відрізняється тим, що трикотаж містить натуральне або синтетичне волокно. 5. Спосіб за п. 4, який відрізняється тим, що трикотаж містить пара-арамідне волокно. 6. Спосіб за будь-яким з пп. 1-5, який відрізняється тим, що трикотаж містить нитку з метричним номером від 1/002 Nm до 1/330 Nm. 7. Спосіб за п. 6, який відрізняється тим, що трикотаж містить нитку з метричним номером від 1/010 Nm до 1/080 Nm. 8. Спосіб за будь-яким з пп. 1-7, який відрізняється тим, що трубка з трикотажу покриває безпосередньо тканину або пружний пінопласт, або пружний матеріал. 9. Спосіб за п. 8, який відрізняється тим, що тканина являє собою джинсову тканину, а пружний пінопласт або пружний матеріал - щільний або пористий каучук або силікон. 10. Спосіб за будь-яким з пп. 1-9, який відрізняється тим, що вказана ємність являє собою банку або іншу ємність, зокрема, зі скла. 11. Ємність зі скла, край якої має лакове покриття, промотор адгезії або первинний шар термозакупорювання, одержаний способом нанесення за будь-яким з пп. 1-10. 12. Ємність за п. 11, яка відрізняється тим, що містить кришку, термозакупорену по краю. 2 UA 107371 C2 Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
