C03C 21/00 — Обробка скла, крім волокон або ниток, дифузією іонів або металів в його поверхню

Номер патенту: 70310

Опубліковано: 11.06.2012

Автори: Самойлов Микола Олександрович, Марончук Олександр Ігоревич, Деменський Олексій Миколайович, Щербина Антон Павлович, Литвиненко Віктор Миколайович

МПК: C03C 21/00

Мітки: просвітлюючих, використанням, покриттів, створення, деталей, поверхні, оптичних, спосіб, іто

Формула / Реферат:

Спосіб створення просвітлюючих покриттів на поверхні оптичних деталей з використанням ІТО, що включає пульверизацію на повітрі суміші розчинів хлоридів металів SnCl4 и ІnСl3 на нагріті скляні основи, з наступним відпалом, який відрізняється тим, що для пульверизації використовують розчини хлоридів металів SnCl4 та ІnСl3 наступного складу, мас. %: розчин ІnСl3 розчин SnCl4 С2Н5ОН ...

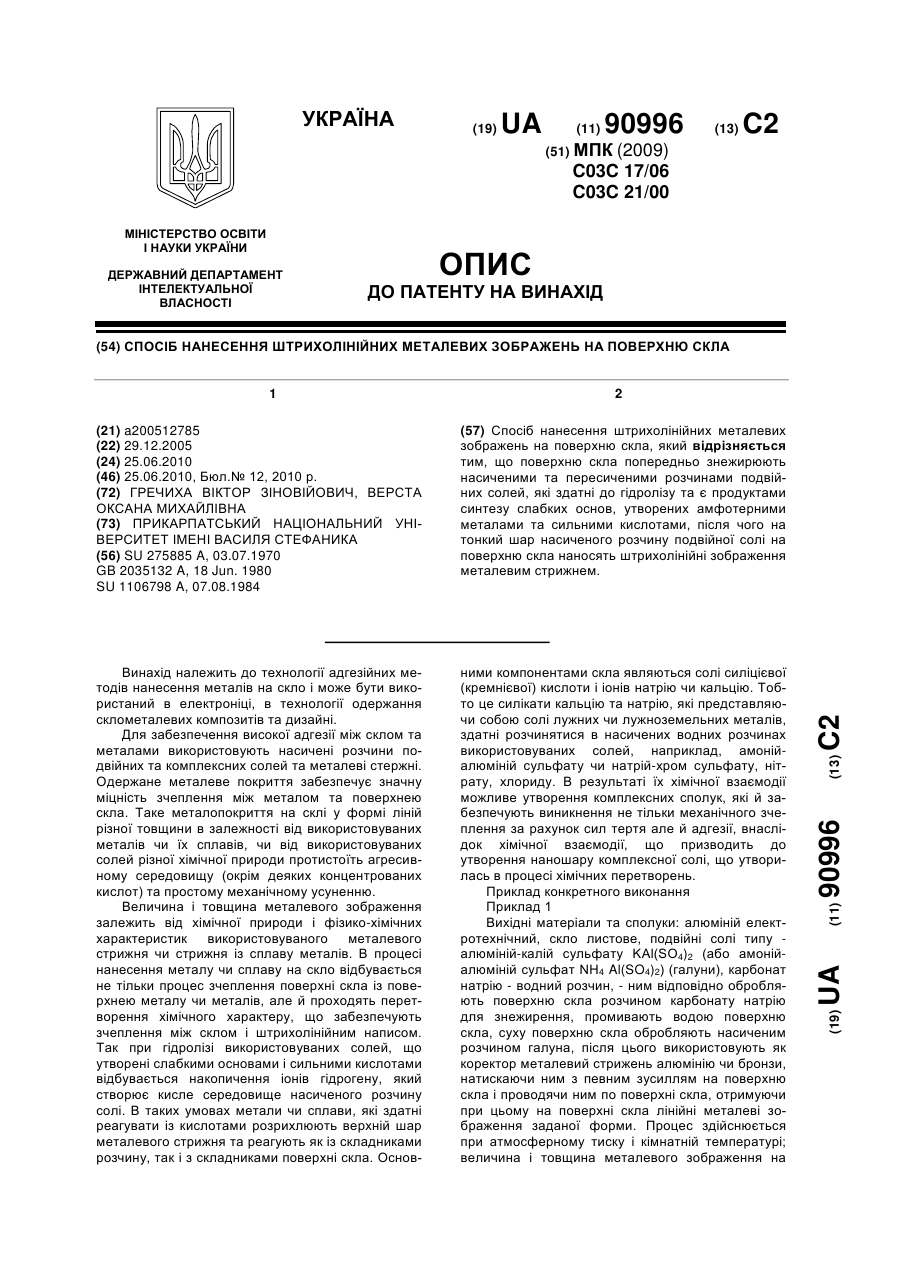

Номер патенту: 90996

Опубліковано: 25.06.2010

Автори: Гречиха Віктор Зіновійович, Верста Оксана Михайлівна

МПК: C03C 17/06, C03C 21/00

Мітки: спосіб, скла, металевих, нанесення, поверхню, зображень, штрихолінійних

Формула / Реферат:

Спосіб нанесення штрихолінійних металевих зображень на поверхню скла, який відрізняється тим, що поверхню скла попередньо знежирюють насиченими та пересиченими розчинами подвійних солей, які здатні до гідролізу та є продуктами синтезу слабких основ, утворених амфотерними металами та сильними кислотами, після чого на тонкий шар насиченого розчину подвійної солі на поверхню скла наносять штрихолінійні зображення металевим стрижнем.

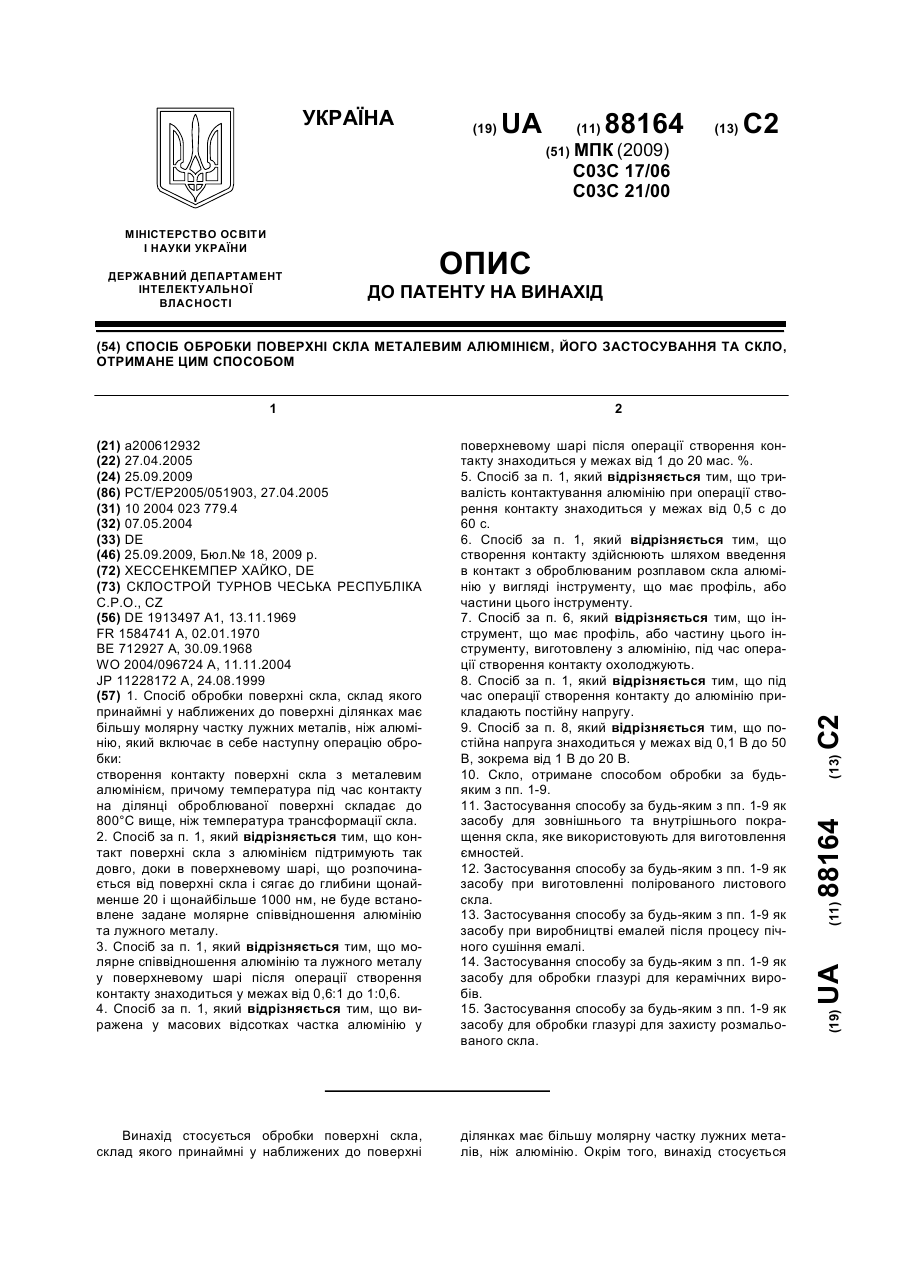

Номер патенту: 88164

Опубліковано: 25.09.2009

Автор: Хессенкемпер Хайко

МПК: C03C 21/00, C03C 17/06

Мітки: скло, поверхні, алюмінієм, застосування, скла, обробки, металевим, способом, отримане, цим, спосіб

Формула / Реферат:

1. Спосіб обробки поверхні скла, склад якого принаймні у наближених до поверхні ділянках має більшу молярну частку лужних металів, ніж алюмінію, який включає в себе наступну операцію обробки:створення контакту поверхні скла з металевим алюмінієм, причому температура під час контакту на ділянці оброблюваної поверхні складає до 800 °С вище, ніж температура трансформації скла.2. Спосіб за п. 1, який відрізняється тим, що контакт...

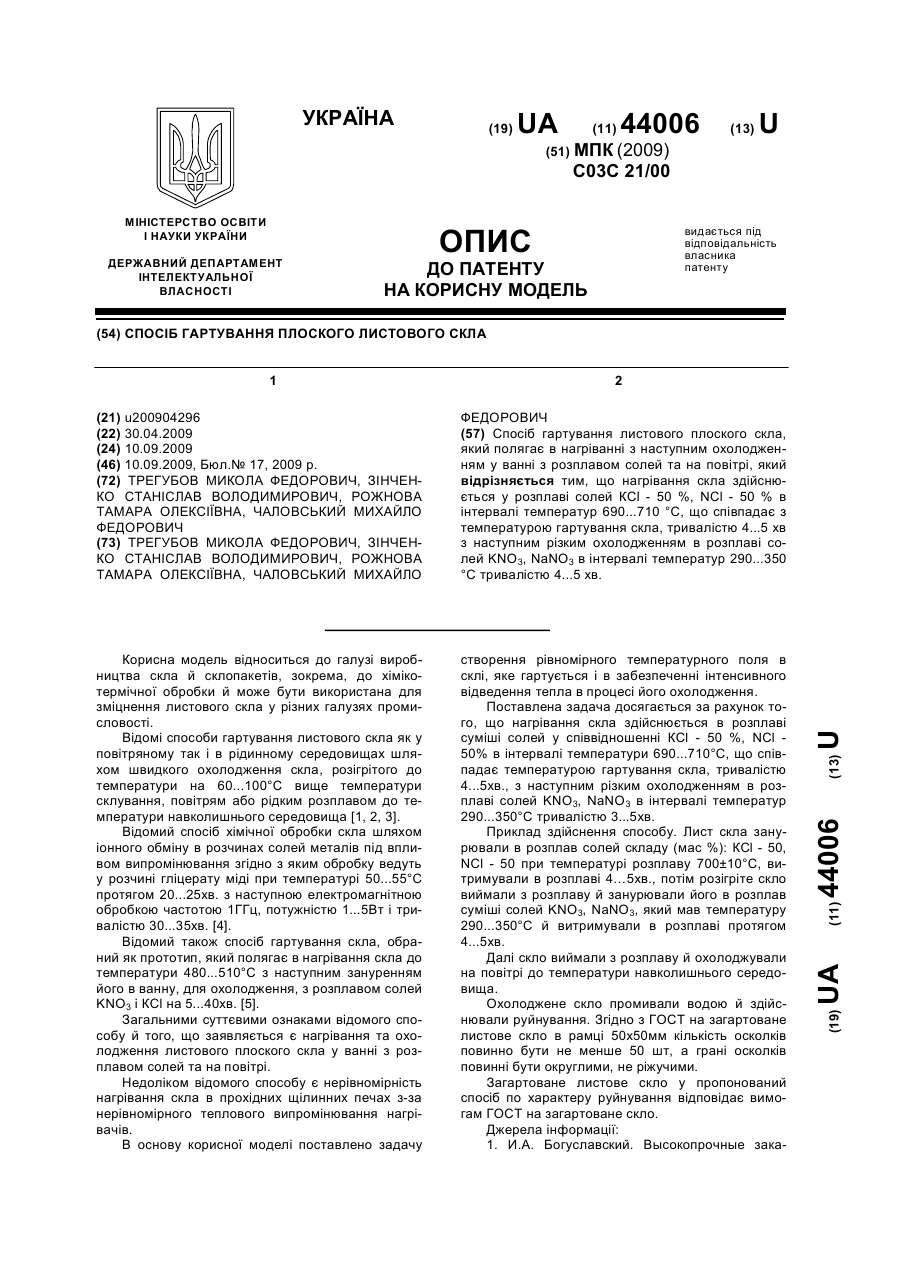

Номер патенту: 44006

Опубліковано: 10.09.2009

Автори: Трегубов Микола Федорович, Рожнова Тамара Олексіївна, Чаловський Михайло Федорович, Зінченко Станіслав Володимирович

МПК: C03C 21/00

Мітки: спосіб, гартування, скла, плоского, листового

Формула / Реферат:

Спосіб гартування листового плоского скла, який полягає в нагріванні з наступним охолодженням у ванні з розплавом солей та на повітрі, який відрізняється тим, що нагрівання скла здійснюється у розплаві солей КСl - 50 %, NCl - 50 % в інтервалі температур 690...710 °С, що співпадає з температурою гартування скла, тривалістю 4...5 хв з наступним різким охолодженням в розплаві солей KNO3, NaNO3 в інтервалі температур 290...350 °С тривалістю 4...5...

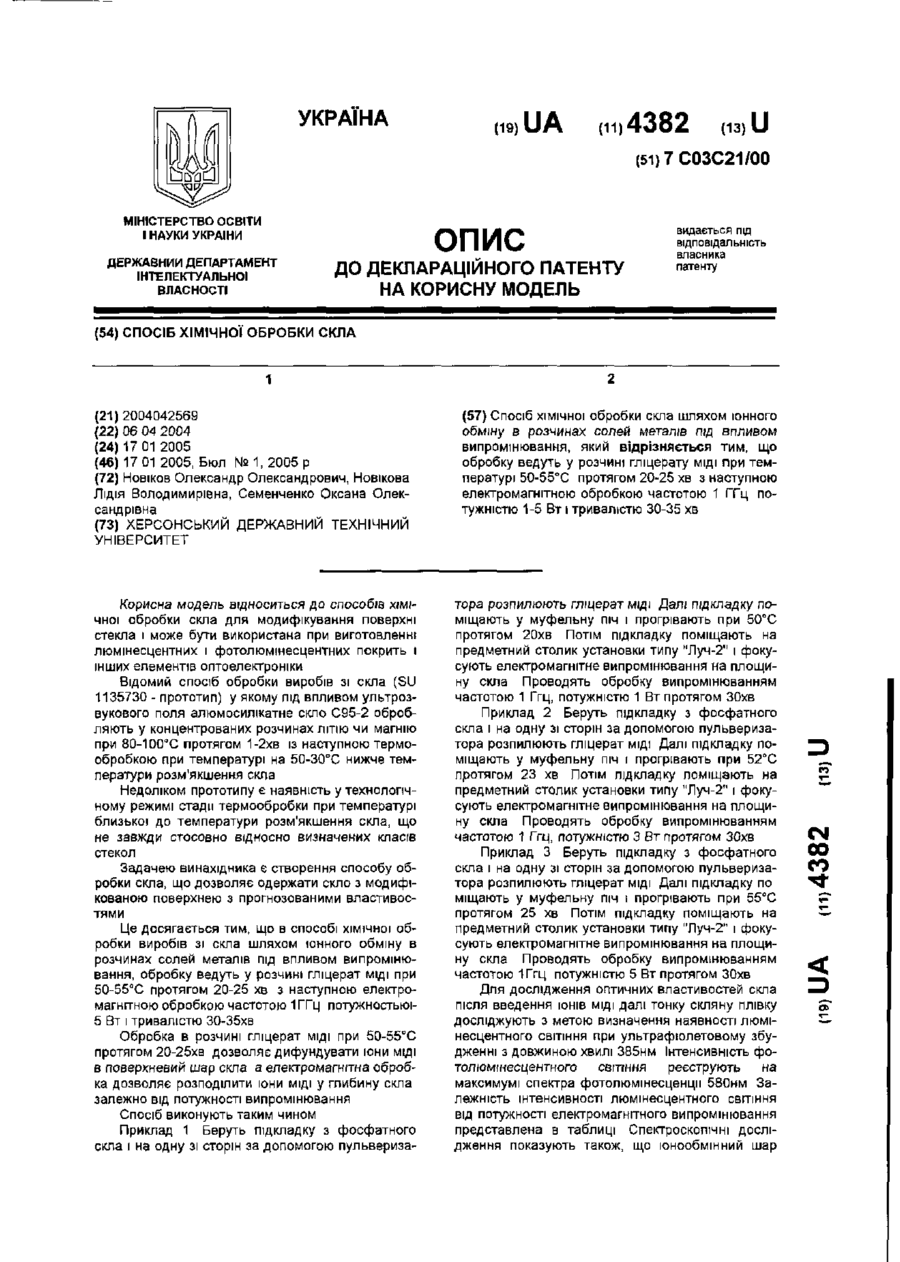

Номер патенту: 4382

Опубліковано: 17.01.2005

Автори: Семенченко Оксана Олександрівна, Новіков Олександр Олександрович, Новікова Лідія Володимирівна

МПК: C03C 21/00

Мітки: скла, хімічної, спосіб, обробки

Формула / Реферат:

Спосіб хімічної обробки скла шляхом іонного обміну в розчинах солей металів під впливом випромінювання, який відрізняється тим, що обробку ведуть у розчині гліцерату міді при температурі 50-55°С  протягом 20-25 хв. з наступною електромагнітною обробкою частотою 1 ГГц, потужністю 1-5 Вт і тривалістю 30-35 хв.

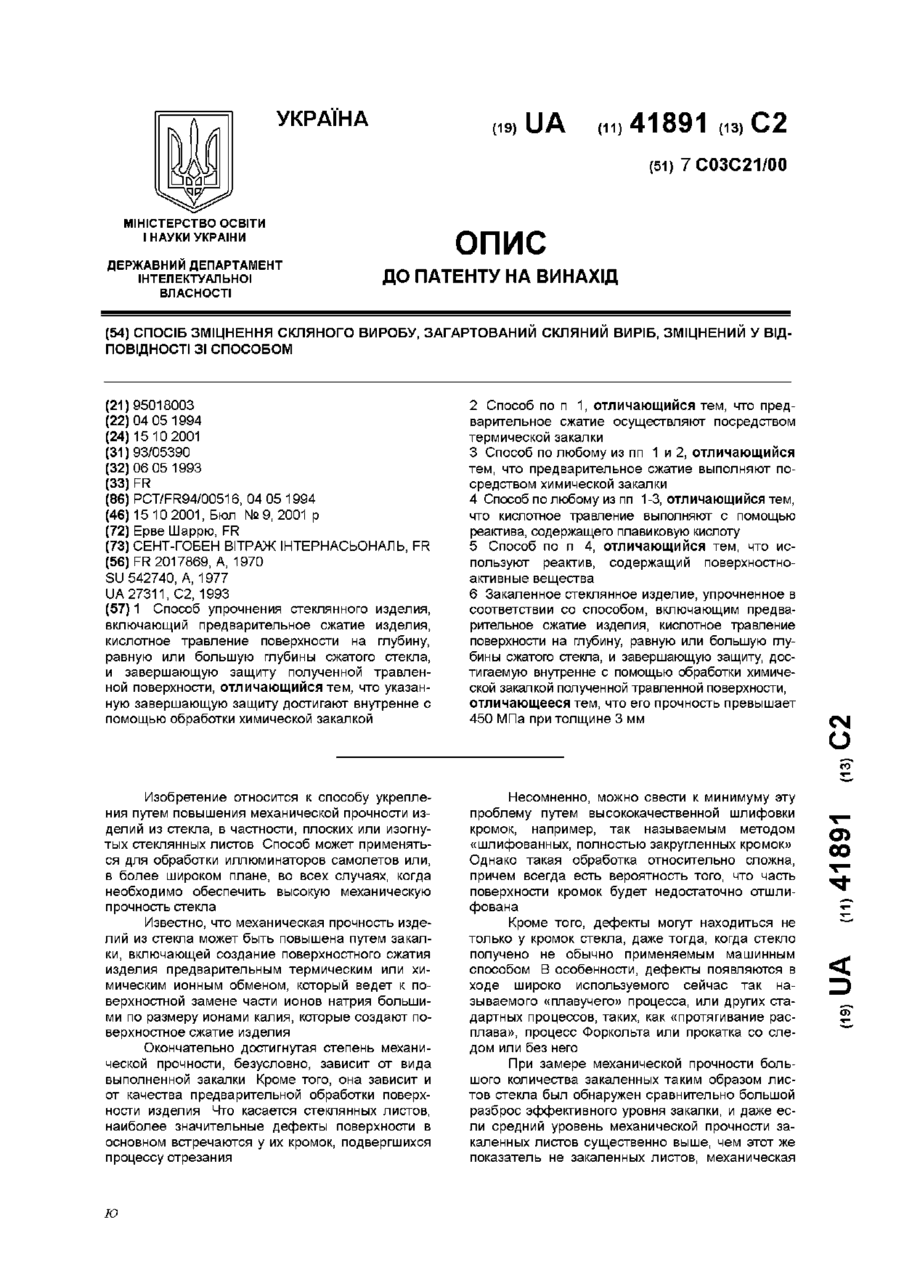

Номер патенту: 41891

Опубліковано: 15.10.2001

Автор: Ерве Шаррю

МПК: C03C 21/00

Мітки: способом, відповідності, зміцнення, скляного, виріб, виробу, спосіб, зміцнений, загартований, скляний

Формула / Реферат:

1. Способ упрочнения стеклянного изделия, включающий предварительное сжатие изделия, кислотное травление поверхности на глубину, равную или большую глубины сжатого стекла, и завершающую защиту полученной травленной поверхности, отличающийся тем, что указанную завершающую защиту достигают внутренне с помощью обработки химической закалкой.2. Способ по п. 1, отличающийся тем, что предварительное сжатие осуществляют посредством...
