Ємність для напою або іншої рідини та несучий елемент для цієї ємності

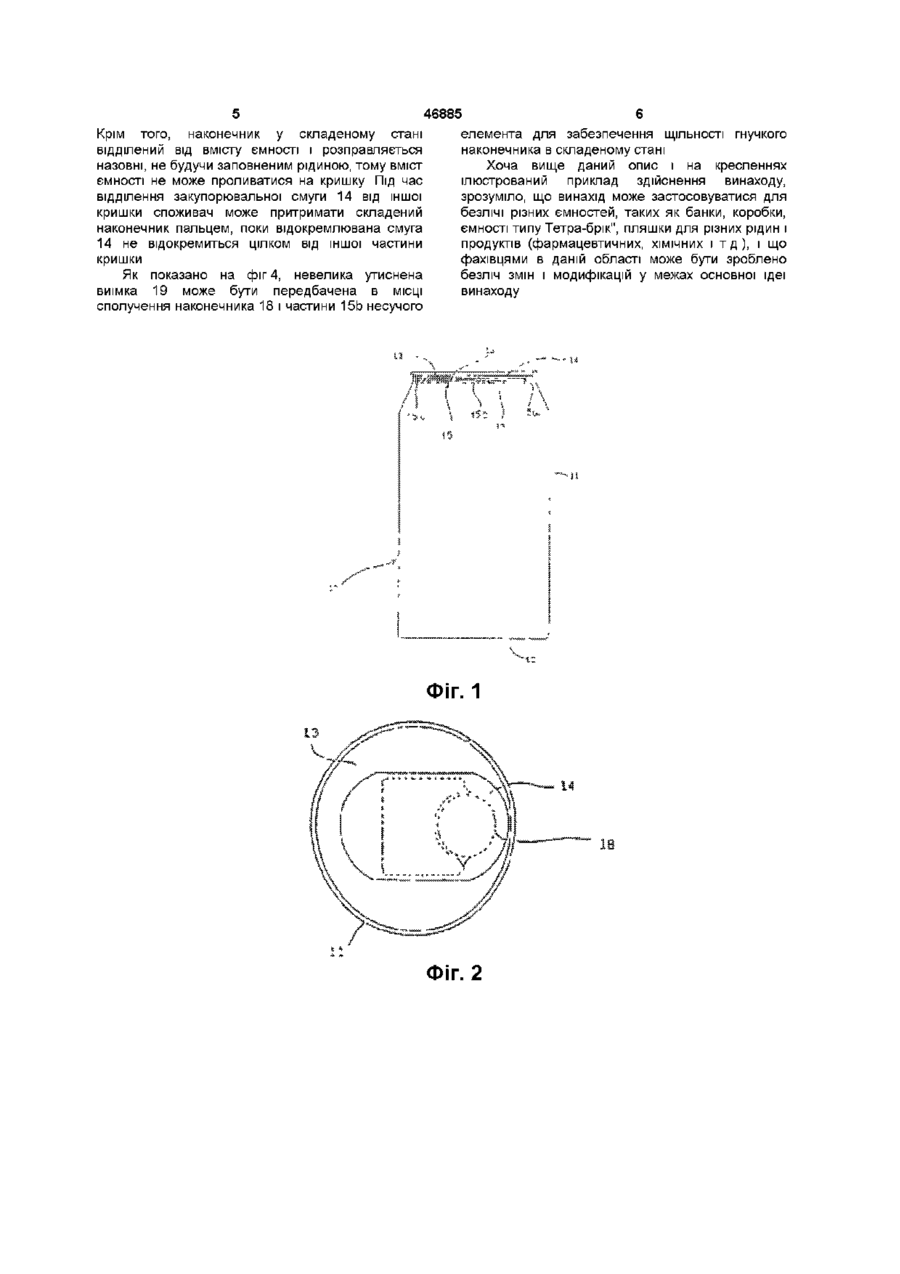

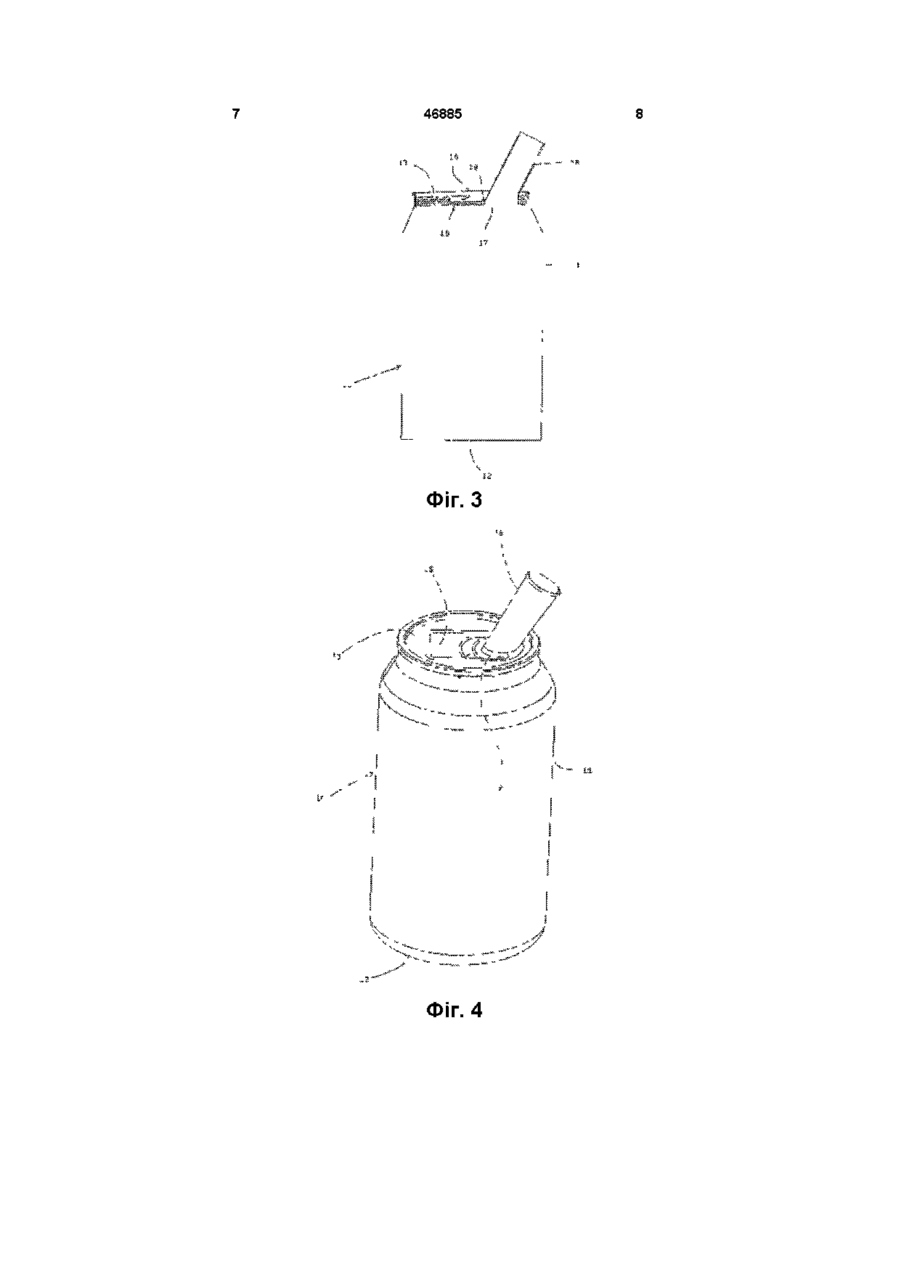

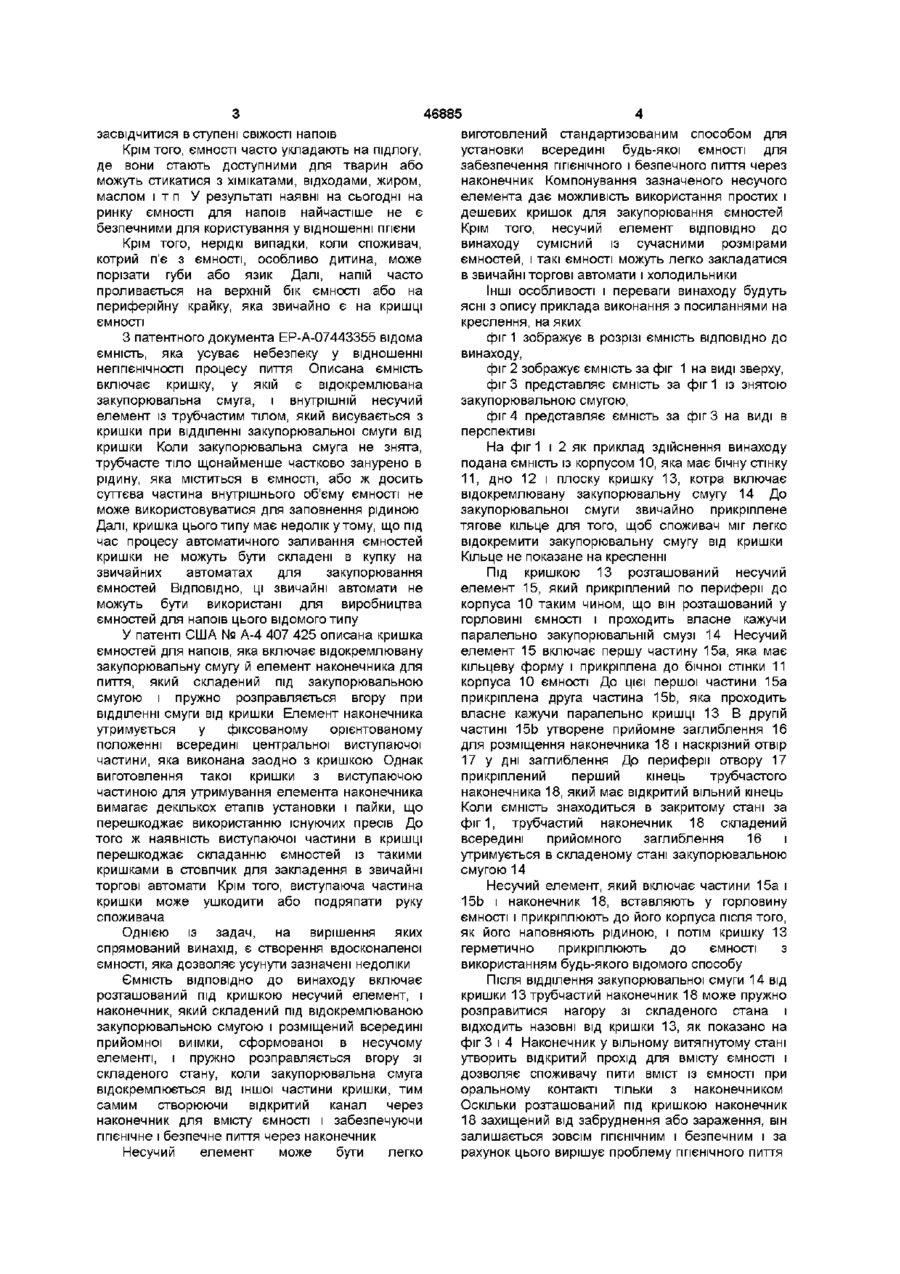

1 Ємність ДЛЯ напою або іншої рідини, яка включає корпус (10), котрий має бічну стінку (11), кришку (13) із відокремлюваною закупорювальною смугою (14) і несучий елемент (15), розташований всередині корпуса ємності, причому зазначений несучий елемент має трубчасту частину (18), що утворює наконечник, з можливістю пружно розправлятися нагору при відокремлюванні закупорювальної смуги (14) від іншої частини кришки, яка відрізняється тим, що несучий елемент (15) включає першу кільцеву частину (15а), прикріплену до корпуса (10) ємності, другу частину (15Ь), прикріплену до першої кільцевої частини (15а) і проходить по суті паралельно кришці, причому у вказаній другій частині (15Ь) виконане приймальне заглиблення (16) для частини, яка утворює наконечник, з наскрізним отвором (17) у днищі заглиблення, і трубчасту частину (18) перший кінець, прикріплений до периферії указаного отвору (17) і другий вільний кінець, причому указана трубчаста частина (18) складена під закупорювальною смугою (14) і поміщена всередині указаного приймального заглиблення (16), і указана трубчаста частина (18) пружно розправляється вгору зі складеного стану у витягнутий стан, коли закупорювальна смуга 14 відділена від іншої кришки (13), тим самим встановлюючи відкритий прохід через утворюючу наконечник частину і дозволяючи споживачу пити вміст ємності через указану частину, яка утворює наконечник 2 Ємність ЗГІДНО З пунктом 1, яка відрізняється тим, що місце сполучення трубчастої частини (18) і другої частини (15Ь) указаного несучого елемента виконане з утисненою виїмкою (19) вздовж щонайменше частини його довжини 3 Несучий елемент для встановлення під кришкою ємності, який має трубчасту частину (18), що утворює наконечник, з можливістю пружно розправлятися нагору при відокремлюванні закупорювальної смуги (14) від іншої частини кришки, який відрізняється тим, що включає першу кільцеву частину (15а), другу частину (15Ь), прикріплену до першої кільцевої частини (15а) і має виконане в ній приймальне заглиблення (16) із наскрізним отвором (17) у його днищі, і трубчасту частину (18), яка утворює наконечник і має перший кінець, прикріплений до периферії указаного отвору (17), і другий вільний кінець, причому указана трубчаста частина (18), яка утворює наконечник, виконана з можливістю складатися всередині указаного приймального заглиблення (16) і пружно розправлятися зі складеного стану у витягнутий стан, тим самим установлюючи відкритий прохід через частину, яка утворює наконечник Винахід стосується ємностей для напоїв або інших рідин, і зокрема, до таких ємностей як банки і коробки з кришками, які включають відокремлювану закупорювальну смугу В даний час для того, щоб пити безпосередньо з банки або коробки, яка відчиняється за допомогою кільця, споживач повинен зняти закупорювальну смугу з кришки і потім притиснутися губами до зовнішньої поверхні ємності Однак це негігієнічно, так як ця зовнішня поверхня звичайно забруднюється пилом, бактеріями і всяким родом забрудненнями при збереженні і перевантажувальних операціях у процесі обробки, транспортування і складування У магазинах ємності також часто проходять через руки різних людей Так наприклад, у холодильних прилавках магазинів їх перебирає безліч покупців, які крім всього іншого хочуть О ю 00 00 (О 46885 засвідчитися в ступені СВІЖОСТІ напоїв Крім того, ємності часто укладають на підлогу, де вони стають доступними для тварин або можуть стикатися з хімікатами, відходами, жиром, маслом і т п У результаті наявні на сьогодні на ринку ємності для напоїв найчастіше не є безпечними для користування у відношенні ГІГІЄНИ Крім того, нерідкі випадки, коли споживач, котрий п'є з ємності, особливо дитина, може порізати губи або язик Далі, напій часто проливається на верхній бік ємності або на периферійну крайку, яка звичайно є на кришці ємності З патентного документа ЕР-А-07443355 відома ємність, яка усуває небезпеку у відношенні негігієнічності процесу пиття Описана ємність включає кришку, у якій є відокремлювана закупорювальна смуга, і внутрішній несучий елемент із трубчастим тілом, який висувається з кришки при відділенні закупорювальної смуги від кришки Коли закупорювальна смуга не знята, трубчасте тіло щонайменше частково занурено в рідину, яка міститься в ємності, або ж досить суттєва частина внутрішнього об'єму ємності не може використовуватися для заповнення рідиною Далі, кришка цього типу має недолік утому, що під час процесу автоматичного заливання ємностей кришки не можуть бути складені в купку на звичайних автоматах для закупорювання ємностей ВІДПОВІДНО, ЦІ звичайні автомати не можуть бути використані для виробництва ємностей для напоїв цього відомого типу У патенті США № А-4 407 425 описана кришка ємностей для напоїв, яка включає відокремлювану закупорювальну смугу й елемент наконечника для пиття, який складений під закупорювальною смугою і пружно розправляється вгору при відділенні смуги від кришки Елемент наконечника утримується у фіксованому орієнтованому положенні всередині центральної виступаючої частини, яка виконана заодно з кришкою Однак виготовлення такої кришки з виступаючою частиною для утримування елемента наконечника вимагає декількох етапів установки і пайки, що перешкоджає використанню існуючих пресів До того ж наявність виступаючої частини в кришці перешкоджає складанню ємностей із такими кришками в стовпчик для закладення в звичайні торгові автомати Крім того, виступаюча частина кришки може ушкодити або подряпати руку споживача Однією ІЗ задач, на вирішення яких спрямований винахід, є створення вдосконаленої ємності, яка дозволяє усунути зазначені недоліки Ємність ВІДПОВІДНО ДО винаходу включає розташований під кришкою несучий елемент, і наконечник, який складений під відокремлюваною закупорювальною смугою і розміщений всередині прийомної виїмки, сформованої в несучому елементі, і пружно розправляється вгору зі складеного стану, коли закупорювальна смуга відокремлюється від іншої частини кришки, тим самим створюючи відкритий канал через наконечник для вмісту ємності і забезпечуючи гігієнічне і безпечне пиття через наконечник Несучий елемент може бути легко виготовлений стандартизованим способом для установки всередині будь-якої ємності для забезпечення ГІГІЄНІЧНОГО І безпечного пиття через наконечник Компонування зазначеного несучого елемента дає можливість використання простих і дешевих кришок для закупорювання ємностей Крім того, несучий елемент ВІДПОВІДНО до винаходу сумісний із сучасними розмірами ємностей, і такі ємності можуть легко закладатися в звичайні торгові автомати і холодильники Інші особливості і переваги винаходу будуть ясні з опису приклада виконання з посиланнями на креслення, на яких фіг 1 зображує в розрізі ємність ВІДПОВІДНО ДО винаходу, фіг 2 зображує ємність за фіг 1 на виді зверху, фіг 3 представляє ємність за фіг 1 із знятою закупорювальною смугою, фіг 4 представляє ємність за фіг 3 на виді в перспективі На фіг 1 і 2 як приклад здійснення винаходу подана ємність із корпусом 10, яка має бічну стінку 11, дно 12 і плоску кришку 13, котра включає відокремлювану закупорювальну смугу 14 До закупорювальної смуги звичайно прикріплене тягове кільце для того, щоб споживач міг легко відокремити закупорювальну смугу від кришки Кільце не показане на кресленні Під кришкою 13 розташований несучий елемент 15, який прикріплений по периферії до корпуса 10 таким чином, що він розташований у горловині ємності і проходить власне кажучи паралельно закупорювальній смузі 14 Несучий елемент 15 включає першу частину 15а, яка має кільцеву форму і прикріплена до бічної стінки 11 корпуса 10 ємності До цієї першої частини 15а прикріплена друга частина 15Ь, яка проходить власне кажучи паралельно кришці 13 В другій частині 15Ь утворене прийомне заглиблення 16 для розміщення наконечника 18 і наскрізний отвір 17 у дні заглиблення До периферії отвору 17 прикріплений перший кінець трубчастого наконечника 18, який має відкритий вільний кінець Коли ємність знаходиться в закритому стані за фіг 1, трубчастий наконечник 18 складений всередині прийомного заглиблення 16 і утримується в складеному стані закупорювальною смугою 14 Несучий елемент, який включає частини 15а і 15Ь і наконечник 18, вставляють у горловину ємності і прикріплюють до його корпуса після того, як його наповняють рідиною, і потім кришку 13 герметично прикріплюють до ємності з використанням будь-якого відомого способу Після відділення закупорювальної смуги 14 від кришки 13 трубчастий наконечник 18 може пружно розправитися нагору зі складеного стана і відходить назовні від кришки 13, як показано на фіг 3 і 4 Наконечник у вільному витягнутому стані утворить відкритий прохід для вмісту ємності і дозволяє споживачу пити вміст із ємності при оральному контакті тільки з наконечником Оскільки розташований під кришкою наконечник 18 захищений від забруднення або зараження, він залишається зовсім ГІГІЄНІЧНИМ І безпечним і за рахунок цього вирішує проблему ГІГІЄНІЧНОГО ПИТТЯ Крім того, наконечник у складеному стані відділений від вмісту ємностіі розправляється назовні, не будучи заповненим рідиною, тому вміст ємності не може проливатися на кришку Під час відділення закупорювальної смуги 14 від іншої кришки споживач може притримати складений наконечник пальцем, поки відокремлювана смуга 14 не відокремиться цілком від іншої частини кришки Як показано на фіг 4, невелика утиснена виїмка 19 може бути передбачена в МІСЦІ сполучення наконечника 18 і частини 15Ь несучого 46885 елемента для забезпечення ЩІЛЬНОСТІ гнучкого наконечника в складеному стані Хоча вище даний опис і на кресленнях ілюстрований приклад здійснення винаходу, зрозуміло, що винахід може застосовуватися для безлічі різних ємностей, таких як банки, коробки, ємності типу Тетра-брік", пляшки для різних рідин і продуктів (фармацевтичних, ХІМІЧНИХ І Т Д ) , І ЩО фахівцями в даній області може бути зроблено безліч змін і модифікацій у межах основної ідеї винаходу ФІГ. 1 Фіг. 2 46885 Фіг. З Фіг. 4 46885 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 10
