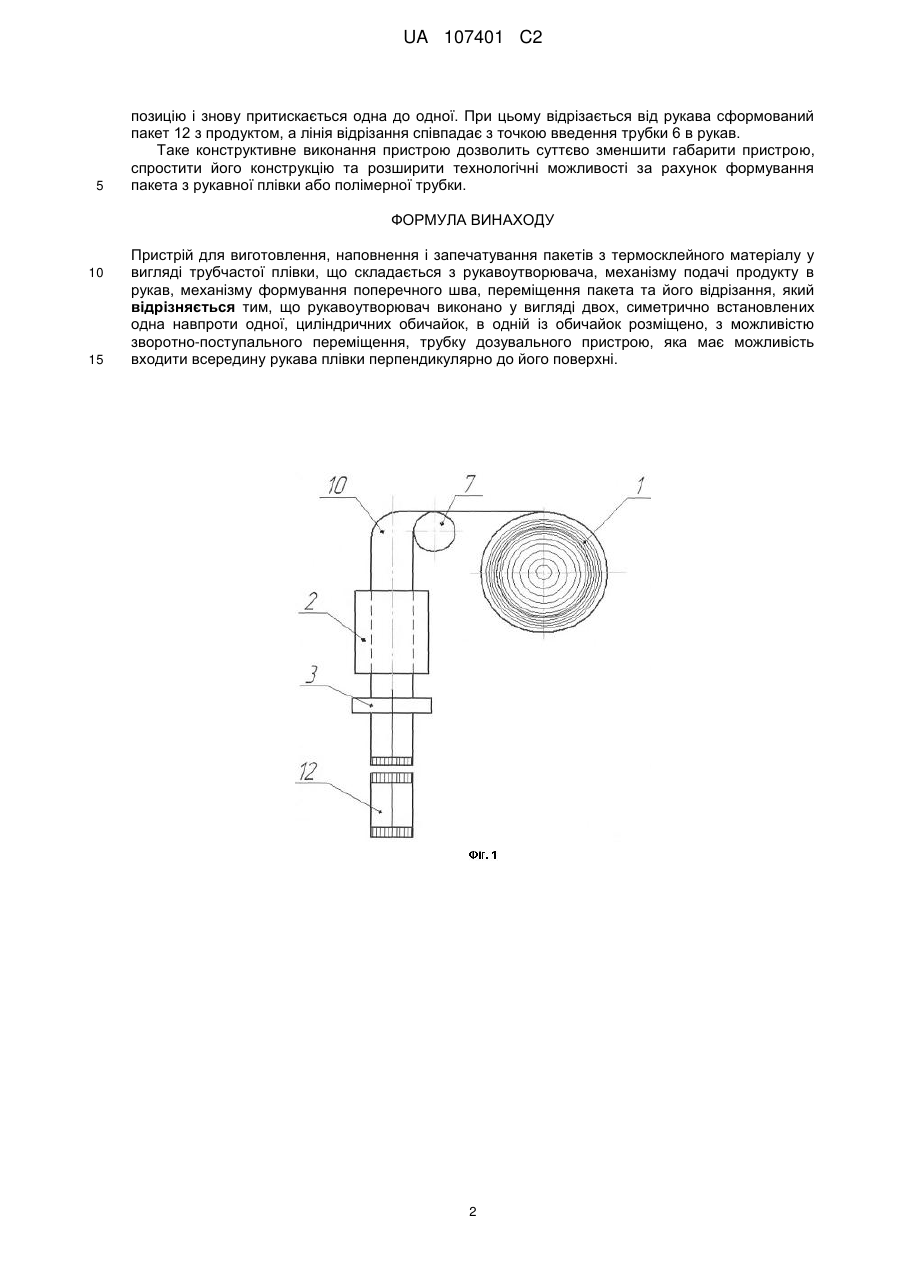

Пристрій для виготовлення, наповнення і запечатування пакетів з термосклейного матеріалу у вигляді трубчастої плівки, що складається з рукавоутворювача, механізму подачі продукту в рукав, механізму формування поперечного шва, переміщення пакета та його відрізання, який відрізняється тим, що рукавоутворювач виконано у вигляді двох, симетрично встановлених одна навпроти одної, циліндричних обичайок, в одній із обичайок розміщено, з можливістю зворотно-поступального переміщення, трубку дозувального пристрою, яка має можливість входити всередину рукава плівки перпендикулярно до його поверхні.

Текст

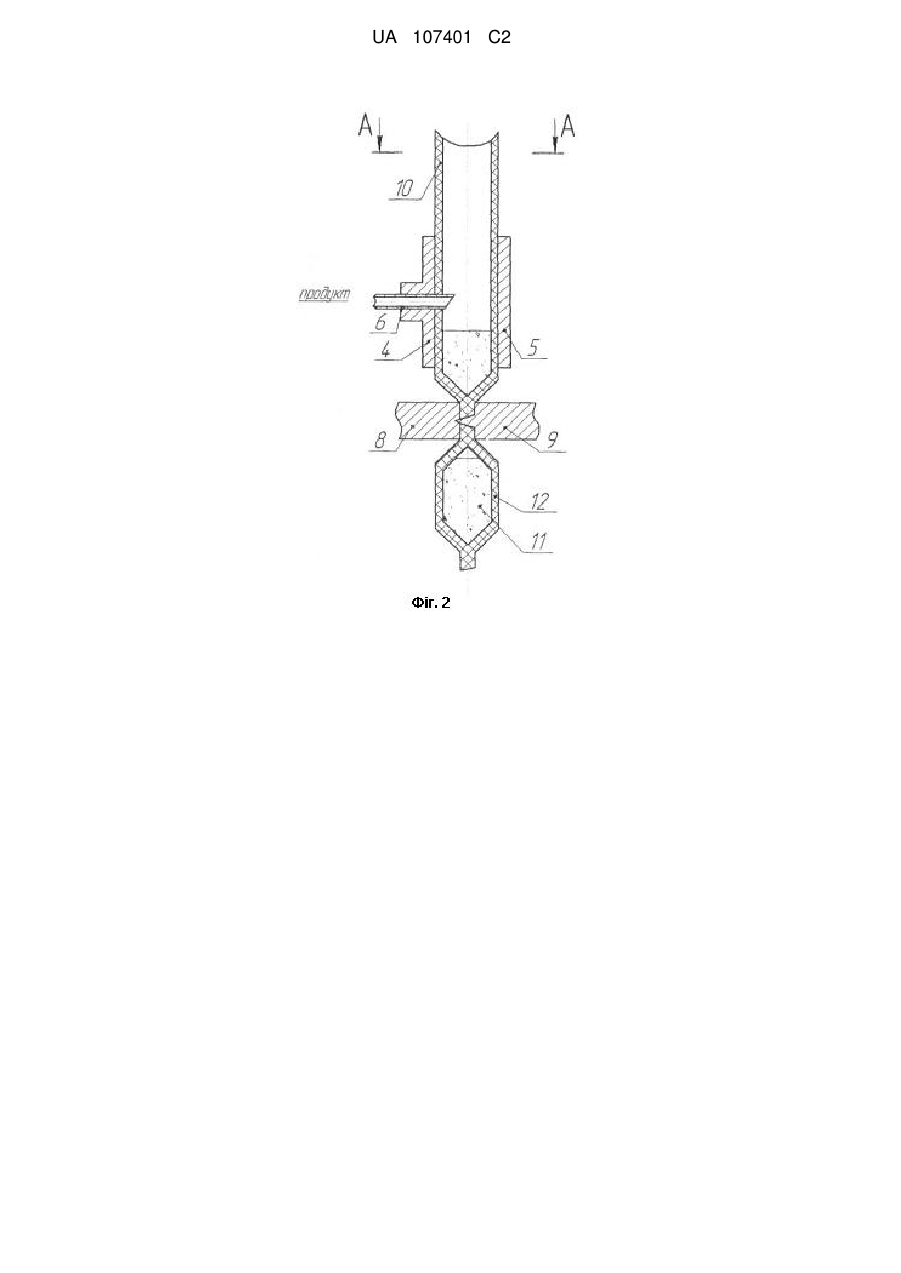

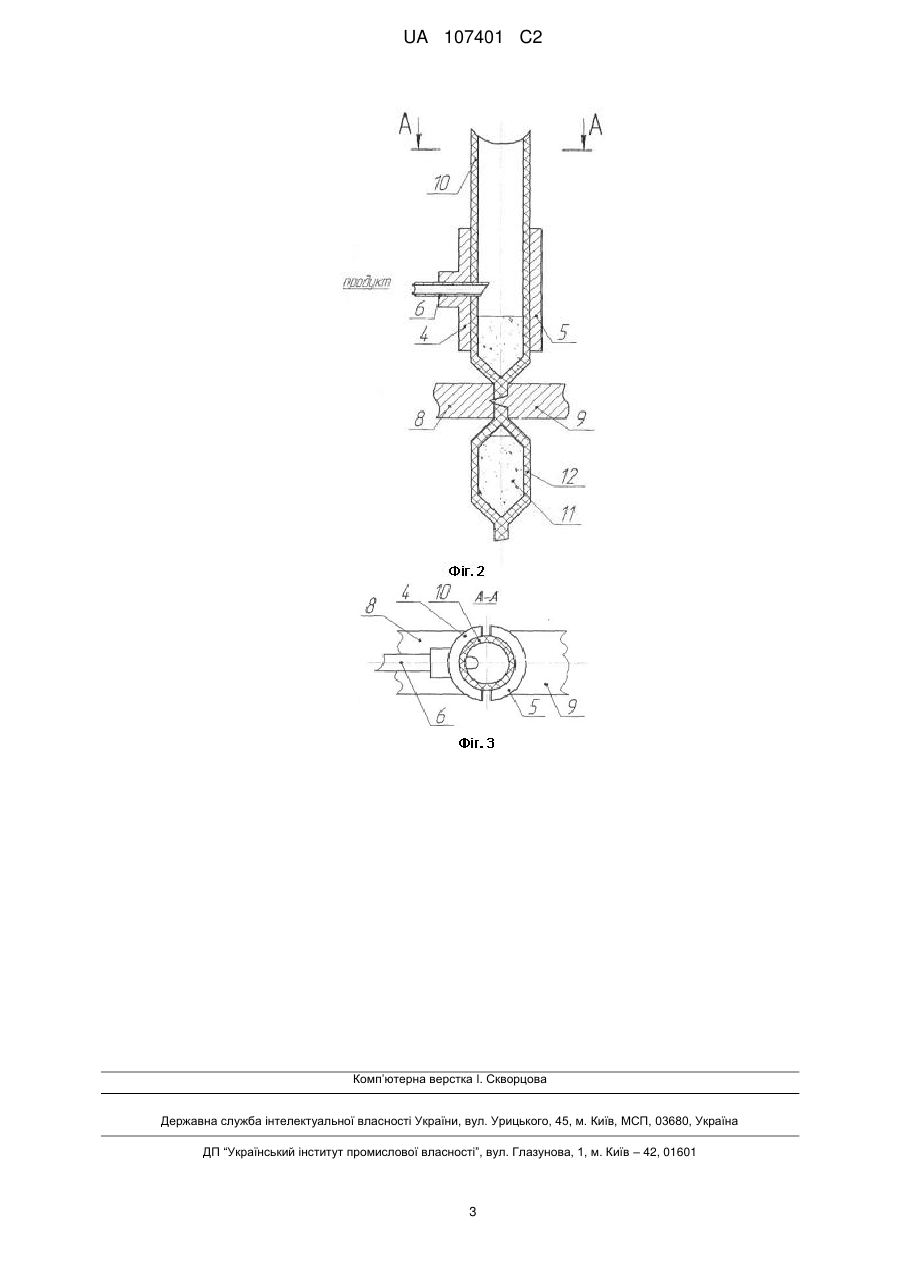

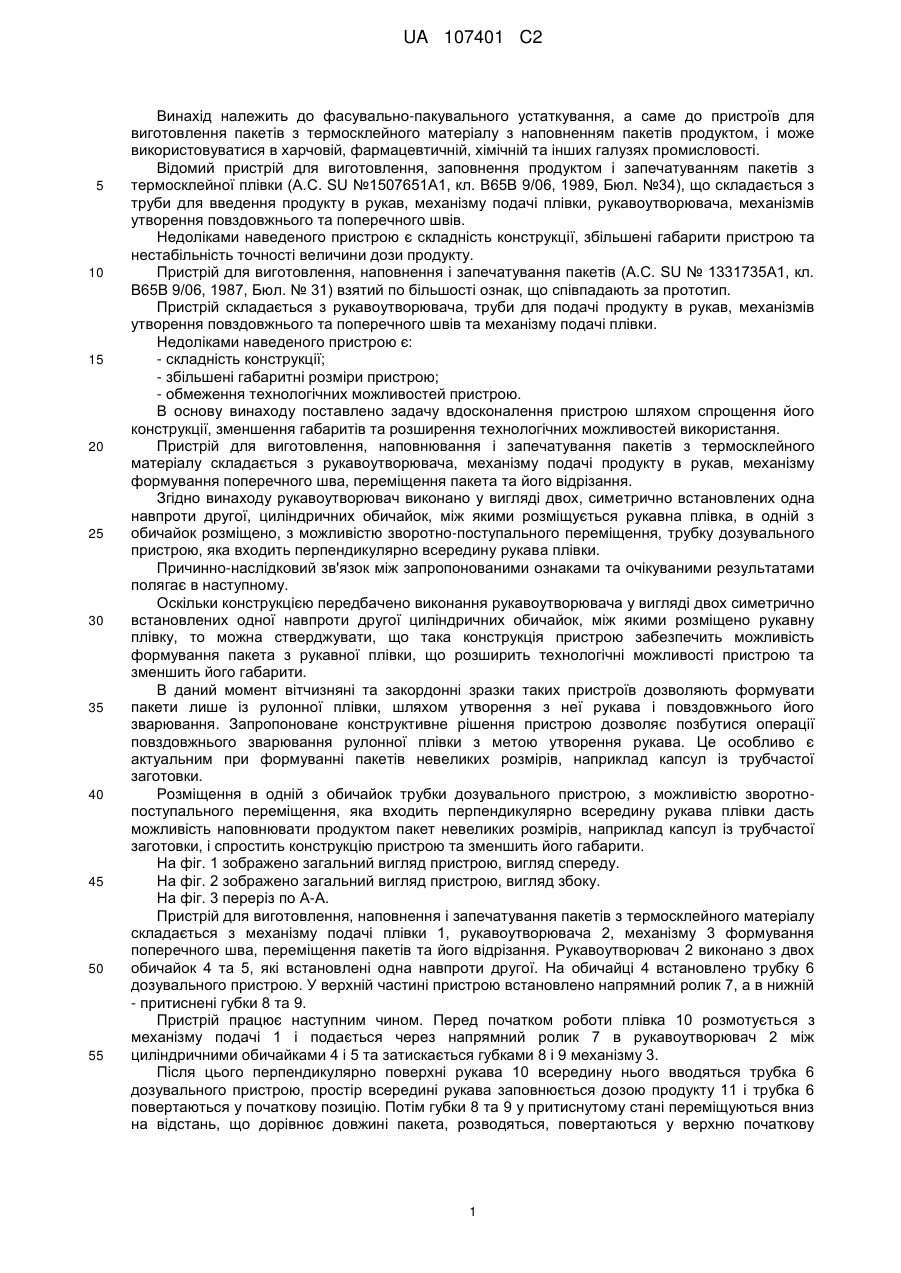

Реферат: Винахід належить до фасувально-пакувального устаткування, а саме до пристроїв для виготовлення пакетів з термосклейного матеріалу з наповненням пакетів продуктом, і може використовуватися в харчовій, фармацевтичній, хімічній та інших галузях промисловості. Пристрій для виготовлення, наповнювання і запечатування пакетів з термосклейного матеріалу складається з рукавоутворювача, механізму подачі продукту в рукав, механізму формування поперечного шва, переміщення пакета та його відрізання. Рукавоутворювач виконано у вигляді двох, симетрично встановлених одна навпроти другої циліндричних обичайок, між якими розміщується рукавна плівка, в одній з обичайок розміщено, з можливістю зворотно-поступального переміщення, трубку дозувального пристрою, яка входить перпендикулярно всередину рукава плівки. Таке конструктивне виконання пристрою дозволить суттєво зменшити габарити пристрою, спростити його конструкцію та розширити технологічні можливості за рахунок формування пакета з рукавної плівки або полімерної трубки. UA 107401 C2 (12) UA 107401 C2 UA 107401 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до фасувально-пакувального устаткування, а саме до пристроїв для виготовлення пакетів з термосклейного матеріалу з наповненням пакетів продуктом, і може використовуватися в харчовій, фармацевтичній, хімічній та інших галузях промисловості. Відомий пристрій для виготовлення, заповнення продуктом і запечатуванням пакетів з термосклейної плівки (А.С. SU №1507651А1, кл. В65В 9/06, 1989, Бюл. №34), що складається з труби для введення продукту в рукав, механізму подачі плівки, рукавоутворювача, механізмів утворення повздовжнього та поперечного швів. Недоліками наведеного пристрою є складність конструкції, збільшені габарити пристрою та нестабільність точності величини дози продукту. Пристрій для виготовлення, наповнення і запечатування пакетів (А.С. SU № 1331735А1, кл. В65В 9/06, 1987, Бюл. № 31) взятий по більшості ознак, що співпадають за прототип. Пристрій складається з рукавоутворювача, труби для подачі продукту в рукав, механізмів утворення повздовжнього та поперечного швів та механізму подачі плівки. Недоліками наведеного пристрою є: - складність конструкції; - збільшені габаритні розміри пристрою; - обмеження технологічних можливостей пристрою. В основу винаходу поставлено задачу вдосконалення пристрою шляхом спрощення його конструкції, зменшення габаритів та розширення технологічних можливостей використання. Пристрій для виготовлення, наповнювання і запечатування пакетів з термосклейного матеріалу складається з рукавоутворювача, механізму подачі продукту в рукав, механізму формування поперечного шва, переміщення пакета та його відрізання. Згідно винаходу рукавоутворювач виконано у вигляді двох, симетрично встановлених одна навпроти другої, циліндричних обичайок, між якими розміщується рукавна плівка, в одній з обичайок розміщено, з можливістю зворотно-поступального переміщення, трубку дозувального пристрою, яка входить перпендикулярно всередину рукава плівки. Причинно-наслідковий зв'язок між запропонованими ознаками та очікуваними результатами полягає в наступному. Оскільки конструкцією передбачено виконання рукавоутворювача у вигляді двох симетрично встановлених одної навпроти другої циліндричних обичайок, між якими розміщено рукавну плівку, то можна стверджувати, що така конструкція пристрою забезпечить можливість формування пакета з рукавної плівки, що розширить технологічні можливості пристрою та зменшить його габарити. В даний момент вітчизняні та закордонні зразки таких пристроїв дозволяють формувати пакети лише із рулонної плівки, шляхом утворення з неї рукава і повздовжнього його зварювання. Запропоноване конструктивне рішення пристрою дозволяє позбутися операції повздовжнього зварювання рулонної плівки з метою утворення рукава. Це особливо є актуальним при формуванні пакетів невеликих розмірів, наприклад капсул із трубчастої заготовки. Розміщення в одній з обичайок трубки дозувального пристрою, з можливістю зворотнопоступального переміщення, яка входить перпендикулярно всередину рукава плівки дасть можливість наповнювати продуктом пакет невеликих розмірів, наприклад капсул із трубчастої заготовки, і спростить конструкцію пристрою та зменшить його габарити. На фіг. 1 зображено загальний вигляд пристрою, вигляд спереду. На фіг. 2 зображено загальний вигляд пристрою, вигляд збоку. На фіг. 3 переріз по А-А. Пристрій для виготовлення, наповнення і запечатування пакетів з термосклейного матеріалу складається з механізму подачі плівки 1, рукавоутворювача 2, механізму 3 формування поперечного шва, переміщення пакетів та його відрізання. Рукавоутворювач 2 виконано з двох обичайок 4 та 5, які встановлені одна навпроти другої. На обичайці 4 встановлено трубку 6 дозувального пристрою. У верхній частині пристрою встановлено напрямний ролик 7, а в нижній - притиснені губки 8 та 9. Пристрій працює наступним чином. Перед початком роботи плівка 10 розмотується з механізму подачі 1 і подається через напрямний ролик 7 в рукавоутворювач 2 між циліндричними обичайками 4 і 5 та затискається губками 8 і 9 механізму 3. Після цього перпендикулярно поверхні рукава 10 всередину нього вводяться трубка 6 дозувального пристрою, простір всередині рукава заповнюється дозою продукту 11 і трубка 6 повертаються у початкову позицію. Потім губки 8 та 9 у притиснутому стані переміщуються вниз на відстань, що дорівнює довжині пакета, розводяться, повертаються у верхню початкову 1 UA 107401 C2 5 позицію і знову притискається одна до одної. При цьому відрізається від рукава сформований пакет 12 з продуктом, а лінія відрізання співпадає з точкою введення трубки 6 в рукав. Таке конструктивне виконання пристрою дозволить суттєво зменшити габарити пристрою, спростити його конструкцію та розширити технологічні можливості за рахунок формування пакета з рукавної плівки або полімерної трубки. ФОРМУЛА ВИНАХОДУ 10 15 Пристрій для виготовлення, наповнення і запечатування пакетів з термосклейного матеріалу у вигляді трубчастої плівки, що складається з рукавоутворювача, механізму подачі продукту в рукав, механізму формування поперечного шва, переміщення пакета та його відрізання, який відрізняється тим, що рукавоутворювач виконано у вигляді двох, симетрично встановлених одна навпроти одної, циліндричних обичайок, в одній із обичайок розміщено, з можливістю зворотно-поступального переміщення, трубку дозувального пристрою, яка має можливість входити всередину рукава плівки перпендикулярно до його поверхні. 2 UA 107401 C2 Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3

Дивитися

Додаткова інформація

Автори англійською

Volchko Anatolii Ivanovych, Volchko Andrii Anatoliiovych, Havva Oleksandr Mykolaiovych

Автори російською

Волчко Анатолий Иванович, Волчко Андрей Анатольевич, Гавва Александр Николаевич

МПК / Мітки

МПК: B65B 31/00, B65B 9/06, B65B 5/04

Мітки: запечатування, матеріалу, пакетів, пристрій, наповнення, термосклейного, виготовлення
