Пристрій для транспортування і очистки коренебульбоплодів

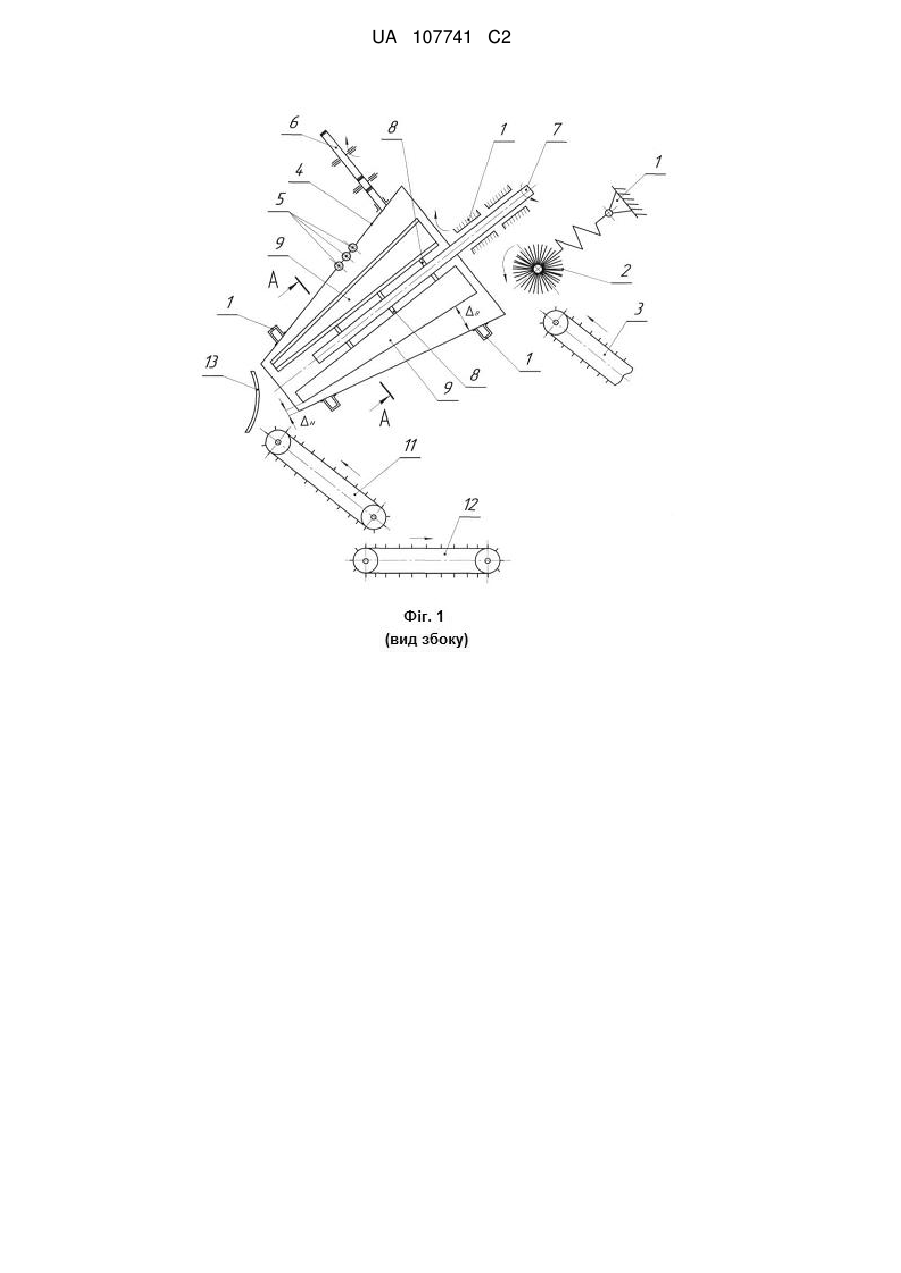

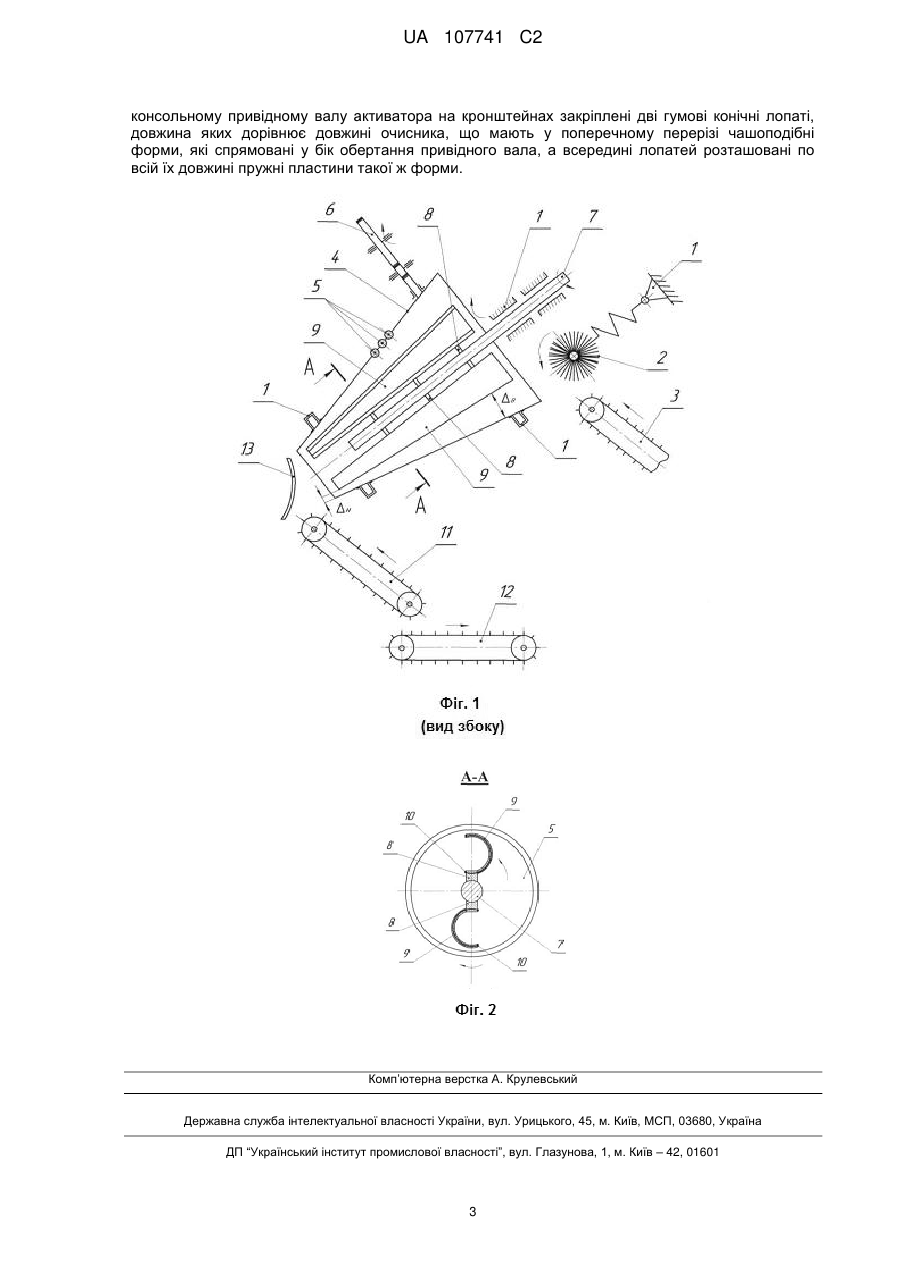

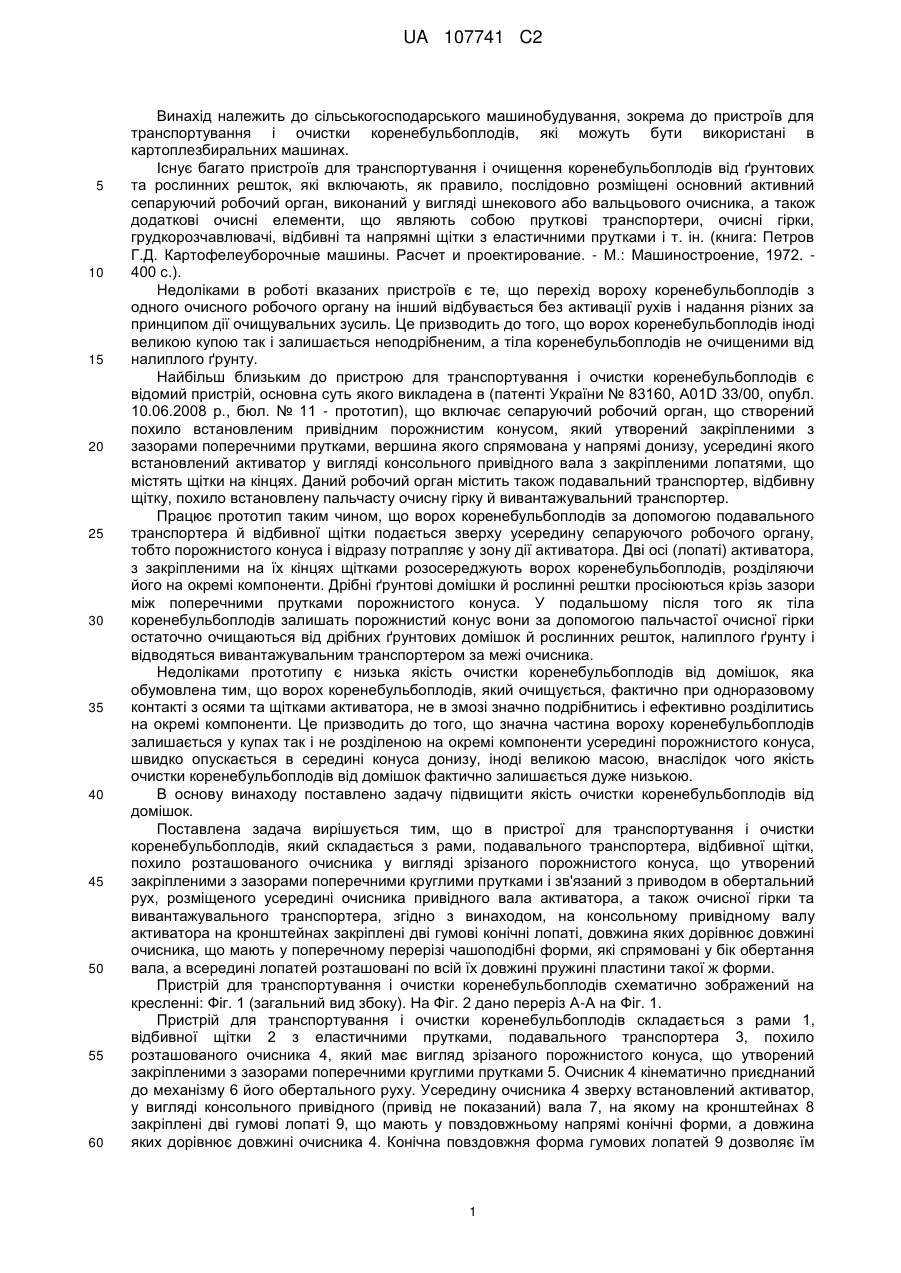

Реферат: Пристрій для транспортування і очистки коренебульбоплодів має раму, подавальний транспортер, відбивну щітку, похило розташований очисник у вигляді зрізаного порожнистого конуса, що утворений закріпленими з зазорами поперечними круглими прутками і зв'язаний з приводом в обертальний рух, розміщений усередині очисника привідний вал активатора, а також очисну гірку та вивантажувальний транспортер. На консольному привідному валу активатора на кронштейнах закріплені дві гумові конічні лопаті, довжина яких дорівнює довжині очисника, що мають у поперечному перерізі чашоподібні форми, які спрямовані у бік обертання вала, а всередині лопатей розташовані по всій їх довжині пружині пластини такої ж форми. UA 107741 C2 (12) UA 107741 C2 UA 107741 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для транспортування і очистки коренебульбоплодів, які можуть бути використані в картоплезбиральних машинах. Існує багато пристроїв для транспортування і очищення коренебульбоплодів від ґрунтових та рослинних решток, які включають, як правило, послідовно розміщені основний активний сепаруючий робочий орган, виконаний у вигляді шнекового або вальцьового очисника, а також додаткові очисні елементи, що являють собою пруткові транспортери, очисні гірки, грудкорозчавлювачі, відбивні та напрямні щітки з еластичними прутками і т. ін. (книга: Петров Г.Д. Картофелеуборочные машины. Расчет и проектирование. - М.: Машиностроение, 1972. 400 с.). Недоліками в роботі вказаних пристроїв є те, що перехід вороху коренебульбоплодів з одного очисного робочого органу на інший відбувається без активації рухів і надання різних за принципом дії очищувальних зусиль. Це призводить до того, що ворох коренебульбоплодів іноді великою купою так і залишається неподрібненим, а тіла коренебульбоплодів не очищеними від налиплого ґрунту. Найбільш близьким до пристрою для транспортування і очистки коренебульбоплодів є відомий пристрій, основна суть якого викладена в (патенті України № 83160, А01D 33/00, опубл. 10.06.2008 р., бюл. № 11 - прототип), що включає сепаруючий робочий орган, що створений похило встановленим привідним порожнистим конусом, який утворений закріпленими з зазорами поперечними прутками, вершина якого спрямована у напрямі донизу, усередині якого встановлений активатор у вигляді консольного привідного вала з закріпленими лопатями, що містять щітки на кінцях. Даний робочий орган містить також подавальний транспортер, відбивну щітку, похило встановлену пальчасту очисну гірку й вивантажувальний транспортер. Працює прототип таким чином, що ворох коренебульбоплодів за допомогою подавального транспортера й відбивної щітки подається зверху усередину сепаруючого робочого органу, тобто порожнистого конуса і відразу потрапляє у зону дії активатора. Дві осі (лопаті) активатора, з закріпленими на їх кінцях щітками розосереджують ворох коренебульбоплодів, розділяючи його на окремі компоненти. Дрібні ґрунтові домішки й рослинні рештки просіюються крізь зазори між поперечними прутками порожнистого конуса. У подальшому після того як тіла коренебульбоплодів залишать порожнистий конус вони за допомогою пальчастої очисної гірки остаточно очищаються від дрібних ґрунтових домішок й рослинних решток, налиплого ґрунту і відводяться вивантажувальним транспортером за межі очисника. Недоліками прототипу є низька якість очистки коренебульбоплодів від домішок, яка обумовлена тим, що ворох коренебульбоплодів, який очищується, фактично при одноразовому контакті з осями та щітками активатора, не в змозі значно подрібнитись і ефективно розділитись на окремі компоненти. Це призводить до того, що значна частина вороху коренебульбоплодів залишається у купах так і не розділеною на окремі компоненти усередині порожнистого конуса, швидко опускається в середині конуса донизу, іноді великою масою, внаслідок чого якість очистки коренебульбоплодів від домішок фактично залишається дуже низькою. В основу винаходу поставлено задачу підвищити якість очистки коренебульбоплодів від домішок. Поставлена задача вирішується тим, що в пристрої для транспортування і очистки коренебульбоплодів, який складається з рами, подавального транспортера, відбивної щітки, похило розташованого очисника у вигляді зрізаного порожнистого конуса, що утворений закріпленими з зазорами поперечними круглими прутками і зв'язаний з приводом в обертальний рух, розміщеного усередині очисника привідного вала активатора, а також очисної гірки та вивантажувального транспортера, згідно з винаходом, на консольному привідному валу активатора на кронштейнах закріплені дві гумові конічні лопаті, довжина яких дорівнює довжині очисника, що мають у поперечному перерізі чашоподібні форми, які спрямовані у бік обертання вала, а всередині лопатей розташовані по всій їх довжині пружині пластини такої ж форми. Пристрій для транспортування і очистки коренебульбоплодів схематично зображений на кресленні: Фіг. 1 (загальний вид збоку). На Фіг. 2 дано переріз А-А на Фіг. 1. Пристрій для транспортування і очистки коренебульбоплодів складається з рами 1, відбивної щітки 2 з еластичними прутками, подавального транспортера 3, похило розташованого очисника 4, який має вигляд зрізаного порожнистого конуса, що утворений закріпленими з зазорами поперечними круглими прутками 5. Очисник 4 кінематично приєднаний до механізму 6 його обертального руху. Усередину очисника 4 зверху встановлений активатор, у вигляді консольного привідного (привід не показаний) вала 7, на якому на кронштейнах 8 закріплені дві гумові лопаті 9, що мають у повздовжньому напрямі конічні форми, а довжина яких дорівнює довжині очисника 4. Конічна повздовжня форма гумових лопатей 9 дозволяє їм 1 UA 107741 C2 5 10 15 20 25 30 35 40 45 50 мати зазори з внутрішньою поверхнею очисника 4: зверху в і знизу н. При цьому, у поперечному перерізі лопаті 9 мають чашоподібні форми, які спрямовані у бік обертання привідного вала 7. Напрями обертальних рухів очисника 4 і привідного вала 7 протилежні. Усередині гумових лопатей 9 розташовані по всій їх довжині тонкі пружні пластини 10 такої ж чашоподібної форми. Під нижнім вихідним отвором очисника 4 встановлена похило розташована пальчаста очисна гірка 11, а під її нижнім кінцем горизонтально розташований вивантажувальний транспортер 12. Знизу, під очисником 4 встановлений екран 13. Напрями обертальних рухів робочих органів пристрою, а також руху потоків вороху коренебульбоплодів показані стрілками. Пристрій для транспортування і очистки коренебульбоплодів працює наступним чином. Ворох коренебульбоплодів подається подавальним транспортером 3. Відбивна щітка 2, яка встановлена на рамі 1, над вихідним кінцем подавального транспортера 3, спрямовує ворох, частково подрібнюючи його своїми еластичними прутками і розосереджуючи на окремі компоненти, усередину очисника 4, який має вигляд зрізаного порожнистого конуса, що утворений закріпленими з зазорами поперечними круглими прутками 5. Очисник 4 встановлений на рамі 1 поворотним і кінематично зв'язаний з приводом 6 в обертальний рух, а тому частини вороху коренебульбоплодів залучаються прутками 5 в обертальний рух і одночасно рухаються донизу під дією власної ваги. Це призводить до того, що значна кількість ґрунтових домішок й рослинних решток проходить крізь зазори між прутками 5 і залишає внутрішню порожнину очисника 4, при цьому частини вороху коренебульбоплодів відразу потрапляють у зону дії активатора, який складається з консольного привідного вала 7, на якому за допомогою кронштейнів 8 закріплені дві гумові конічні лопаті 9, а тому вони руйнують частини вороху і, завдяки тому, що мають у поперечному перерізі чашоподібні форми, вони гарантовано захоплюють порції вороху, переважно тіла коренебульбоплодів і переводять їх у зворотний бік, де вони, під дією власної ваги, падають донизу, внаслідок чого з їх поверхонь відокремлюється налиплий ґрунт. Всередині очисного блока 4, а також унизу, де домішок значно менше, лопаті 9 захоплюють переважно тільки тіла коренебульбоплодів, у верхній частині очисника 4 лопаті 9 кидають частини вороху з прискоренням на прутки 5. Завдяки тому, що напрями обертання очисника 4 і привідного вала 7 протилежні, частини вороху коренебульбоплодів гумовими лопатями 9, примусово і з відповідним зусиллям, протягуються через кільцевий простір, у якому верхня і нижня частини рухаються у протилежних напрямах, що сприяє майже повному розосередженню вороху на окремі компоненти, інтенсивному обертанню тіл коренебульбоплодів і їх гарантованому очищенню від налиплого ґрунту. Оскільки, гумові лопаті 9 у повздовжньому перерізі, по всій їх довжині, мають конічні форми, а верхній зазор в між їх кінцями і внутрішньою поверхнею очисника 4 більший, ніж зазор знизу н, забезпечується гарантоване захоплення великої маси вороху, що подається зверху, і захоплення і проходження унизу, де менший зазор н, тільки тіл коренебульбоплодів. Те, що довжини ґрунтових конічних лопатей 9 дорівнюють довжині очисника 4, забезпечує ефективне сепарування домішок з вороху коренебульбоплодів по усій внутрішній поверхні очисника 4. Усередині лопатей 9 розташовані, по всій їх довжині, тонкі пружні пластини 10 такої ж, як і самі лопаті, форми. Вони не тільки підвищують пружні властивості лопатей, 9 але й забезпечують швидке відновлення чашоподібної форми при контактах з ще незруйнованим ворохом коренебульбоплодів. Величина зазору н повинна бути не меншою, ніж середні розміри тіл коренебульбоплодів, і деякі дрібні ґрунтові домішки падають на полотно похило встановленої пальчастої очисної гірки 11. Екран 13 запобігає втратам коренебульбоплодів. Опинившись на полотні пальчастої очисної гірки 11, тіла коренебульбоплодів, повністю очищені, скочуються (оскільки мають круглу форму) донизу і потрапляють на вивантажувальний транспортер 12, а домішки, які ще залишились, полотном гірки 11 виносяться через її верхній кінець за межі очистки. Вивантажувальний транспортер 12 завантажує повністю очищені від домішок коренебульбоплоди у бункер або у транспортний засіб. Застосування даного пристрою для транспортування і очистки коренебульбоплодів дозволить підвищити якість очистки коренебульбоплодів від домішок на 20…25 %. ФОРМУЛА ВИНАХОДУ 55 60 Пристрій для транспортування і очистки коренебульбоплодів, що має раму, подавальний транспортер, відбивну щітку, похило розташований очисник у вигляді зрізаного порожнистого конуса, що утворений закріпленими з зазорами поперечними круглими прутками і зв'язаний з приводом в обертальний рух, розміщений усередині очисника привідний вал активатора, а також очисну гірку та вивантажувальний транспортер, який відрізняється тим, що на 2 UA 107741 C2 консольному привідному валу активатора на кронштейнах закріплені дві гумові конічні лопаті, довжина яких дорівнює довжині очисника, що мають у поперечному перерізі чашоподібні форми, які спрямовані у бік обертання привідного вала, а всередині лопатей розташовані по всій їх довжині пружні пластини такої ж форми. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
