Пристрій для транспортування і очистки коренебульбоплодів

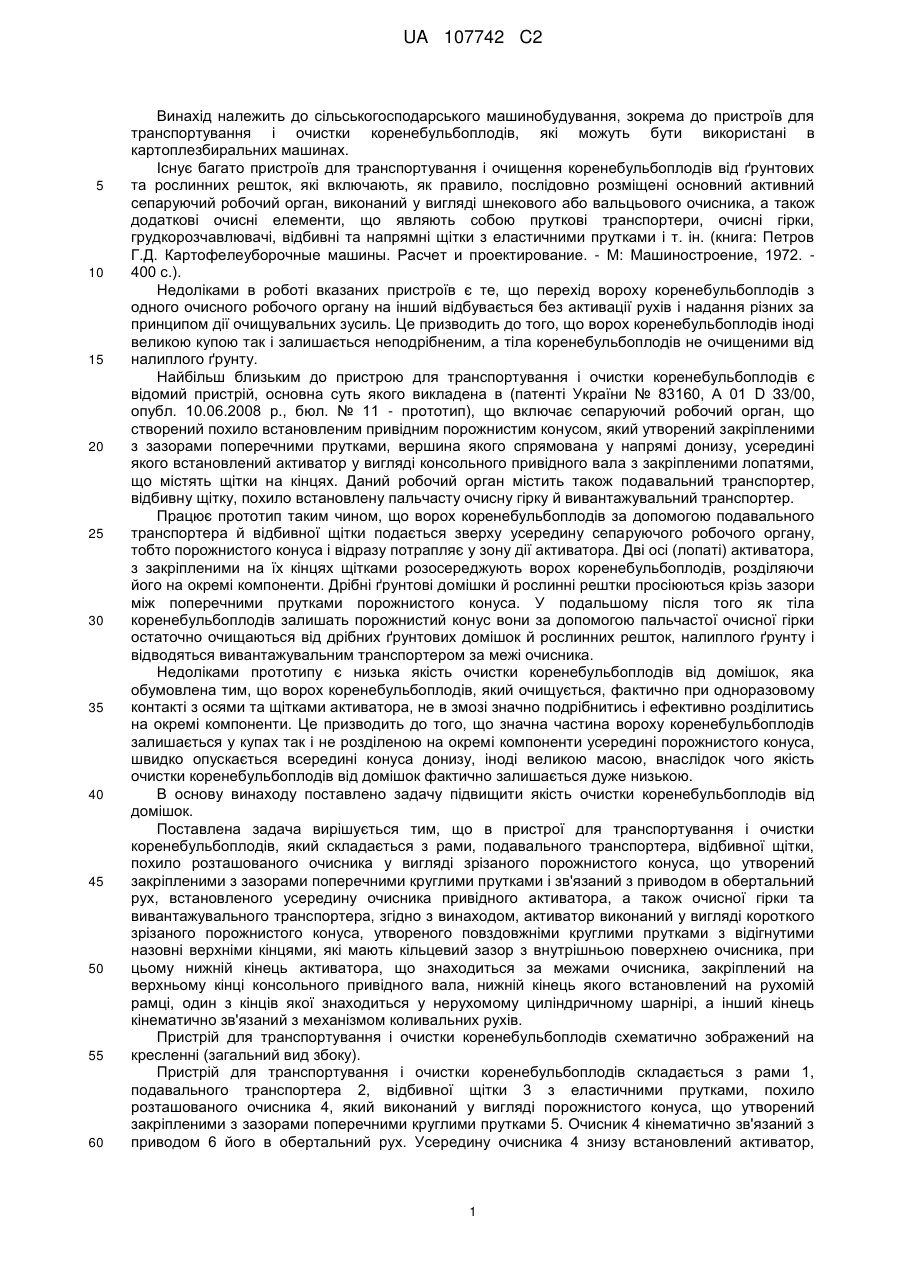

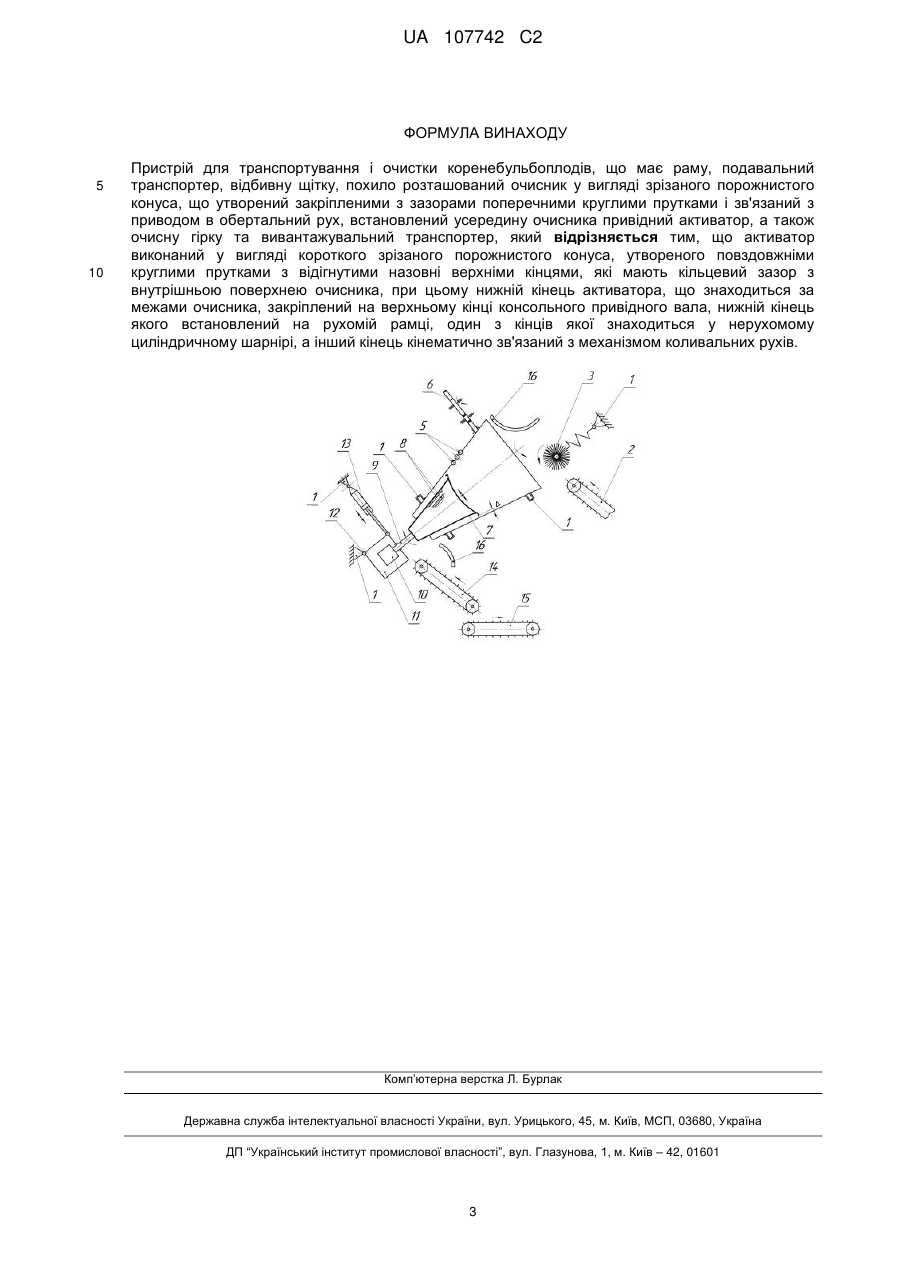

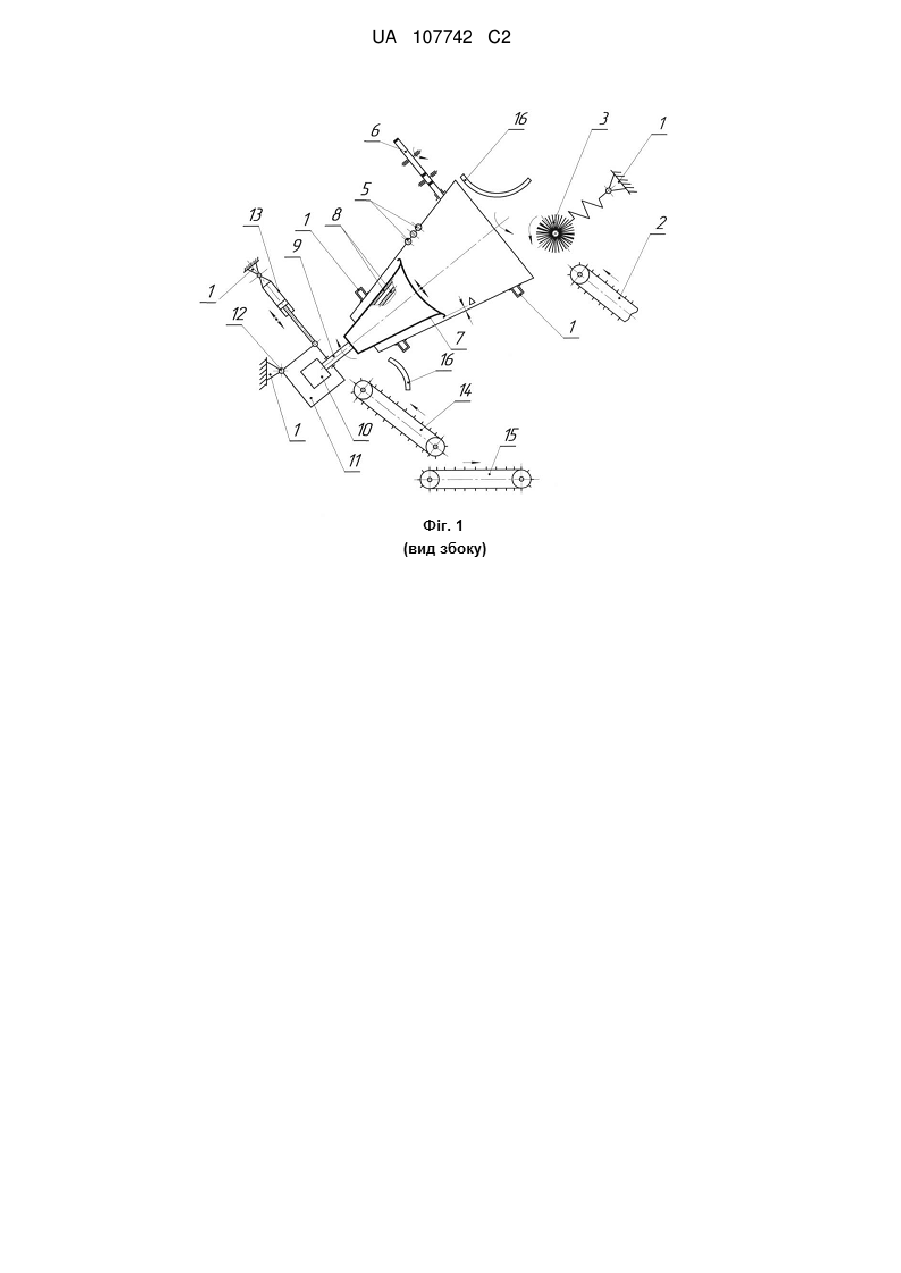

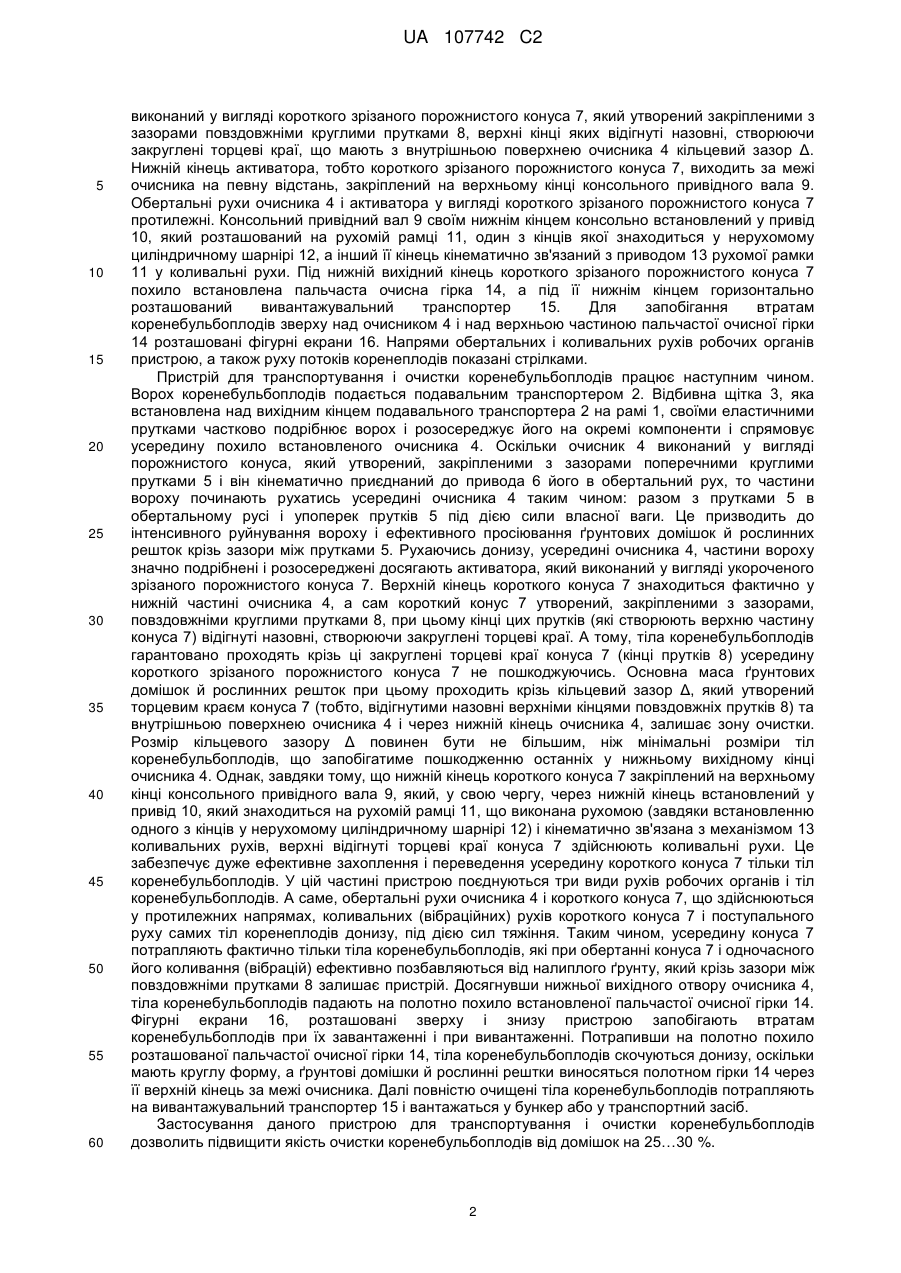

Реферат: Пристрій для транспортування і очистки коренебульбоплодів має раму, подавальний транспортер, відбивну щітку, похило розташований очисник у вигляді зрізаного порожнистого конуса, що утворений закріпленими з зазорами поперечними круглими прутками і зв'язаний з приводом в обертальний рух, встановлений усередину очисника привідний активатор, а також очисну гірку та вивантажувальний транспортер. Активатор виконаний у вигляді короткого зрізаного порожнистого конуса, утвореного повздовжніми круглими прутками з відігнутими назовні верхніми кінцями, які мають кільцевий зазор з внутрішньою поверхнею очисника, при цьому нижній кінець активатора, що знаходиться за межами очисника, закріплений на верхньому кінці консольного привідного вала, нижній кінець якого встановлений на рухомій рамці, один з кінців якої з'єднаний з нерухомим циліндричним шарніром, а інший кінець кінематично зв'язаний з механізмом коливальних рухів. UA 107742 C2 (12) UA 107742 C2 UA 107742 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для транспортування і очистки коренебульбоплодів, які можуть бути використані в картоплезбиральних машинах. Існує багато пристроїв для транспортування і очищення коренебульбоплодів від ґрунтових та рослинних решток, які включають, як правило, послідовно розміщені основний активний сепаруючий робочий орган, виконаний у вигляді шнекового або вальцьового очисника, а також додаткові очисні елементи, що являють собою пруткові транспортери, очисні гірки, грудкорозчавлювачі, відбивні та напрямні щітки з еластичними прутками і т. ін. (книга: Петров Г.Д. Картофелеуборочные машины. Расчет и проектирование. - М: Машиностроение, 1972. 400 с.). Недоліками в роботі вказаних пристроїв є те, що перехід вороху коренебульбоплодів з одного очисного робочого органу на інший відбувається без активації рухів і надання різних за принципом дії очищувальних зусиль. Це призводить до того, що ворох коренебульбоплодів іноді великою купою так і залишається неподрібненим, а тіла коренебульбоплодів не очищеними від налиплого ґрунту. Найбільш близьким до пристрою для транспортування і очистки коренебульбоплодів є відомий пристрій, основна суть якого викладена в (патенті України № 83160, А 01 D 33/00, опубл. 10.06.2008 р., бюл. № 11 - прототип), що включає сепаруючий робочий орган, що створений похило встановленим привідним порожнистим конусом, який утворений закріпленими з зазорами поперечними прутками, вершина якого спрямована у напрямі донизу, усередині якого встановлений активатор у вигляді консольного привідного вала з закріпленими лопатями, що містять щітки на кінцях. Даний робочий орган містить також подавальний транспортер, відбивну щітку, похило встановлену пальчасту очисну гірку й вивантажувальний транспортер. Працює прототип таким чином, що ворох коренебульбоплодів за допомогою подавального транспортера й відбивної щітки подається зверху усередину сепаруючого робочого органу, тобто порожнистого конуса і відразу потрапляє у зону дії активатора. Дві осі (лопаті) активатора, з закріпленими на їх кінцях щітками розосереджують ворох коренебульбоплодів, розділяючи його на окремі компоненти. Дрібні ґрунтові домішки й рослинні рештки просіюються крізь зазори між поперечними прутками порожнистого конуса. У подальшому після того як тіла коренебульбоплодів залишать порожнистий конус вони за допомогою пальчастої очисної гірки остаточно очищаються від дрібних ґрунтових домішок й рослинних решток, налиплого ґрунту і відводяться вивантажувальним транспортером за межі очисника. Недоліками прототипу є низька якість очистки коренебульбоплодів від домішок, яка обумовлена тим, що ворох коренебульбоплодів, який очищується, фактично при одноразовому контакті з осями та щітками активатора, не в змозі значно подрібнитись і ефективно розділитись на окремі компоненти. Це призводить до того, що значна частина вороху коренебульбоплодів залишається у купах так і не розділеною на окремі компоненти усередині порожнистого конуса, швидко опускається всередині конуса донизу, іноді великою масою, внаслідок чого якість очистки коренебульбоплодів від домішок фактично залишається дуже низькою. В основу винаходу поставлено задачу підвищити якість очистки коренебульбоплодів від домішок. Поставлена задача вирішується тим, що в пристрої для транспортування і очистки коренебульбоплодів, який складається з рами, подавального транспортера, відбивної щітки, похило розташованого очисника у вигляді зрізаного порожнистого конуса, що утворений закріпленими з зазорами поперечними круглими прутками і зв'язаний з приводом в обертальний рух, встановленого усередину очисника привідного активатора, а також очисної гірки та вивантажувального транспортера, згідно з винаходом, активатор виконаний у вигляді короткого зрізаного порожнистого конуса, утвореного повздовжніми круглими прутками з відігнутими назовні верхніми кінцями, які мають кільцевий зазор з внутрішньою поверхнею очисника, при цьому нижній кінець активатора, що знаходиться за межами очисника, закріплений на верхньому кінці консольного привідного вала, нижній кінець якого встановлений на рухомій рамці, один з кінців якої знаходиться у нерухомому циліндричному шарнірі, а інший кінець кінематично зв'язаний з механізмом коливальних рухів. Пристрій для транспортування і очистки коренебульбоплодів схематично зображений на кресленні (загальний вид збоку). Пристрій для транспортування і очистки коренебульбоплодів складається з рами 1, подавального транспортера 2, відбивної щітки 3 з еластичними прутками, похило розташованого очисника 4, який виконаний у вигляді порожнистого конуса, що утворений закріпленими з зазорами поперечними круглими прутками 5. Очисник 4 кінематично зв'язаний з приводом 6 його в обертальний рух. Усередину очисника 4 знизу встановлений активатор, 1 UA 107742 C2 5 10 15 20 25 30 35 40 45 50 55 60 виконаний у вигляді короткого зрізаного порожнистого конуса 7, який утворений закріпленими з зазорами повздовжніми круглими прутками 8, верхні кінці яких відігнуті назовні, створюючи закруглені торцеві краї, що мають з внутрішньою поверхнею очисника 4 кільцевий зазор Δ. Нижній кінець активатора, тобто короткого зрізаного порожнистого конуса 7, виходить за межі очисника на певну відстань, закріплений на верхньому кінці консольного привідного вала 9. Обертальні рухи очисника 4 і активатора у вигляді короткого зрізаного порожнистого конуса 7 протилежні. Консольний привідний вал 9 своїм нижнім кінцем консольно встановлений у привід 10, який розташований на рухомій рамці 11, один з кінців якої знаходиться у нерухомому циліндричному шарнірі 12, а інший її кінець кінематично зв'язаний з приводом 13 рухомої рамки 11 у коливальні рухи. Під нижній вихідний кінець короткого зрізаного порожнистого конуса 7 похило встановлена пальчаста очисна гірка 14, а під її нижнім кінцем горизонтально розташований вивантажувальний транспортер 15. Для запобігання втратам коренебульбоплодів зверху над очисником 4 і над верхньою частиною пальчастої очисної гірки 14 розташовані фігурні екрани 16. Напрями обертальних і коливальних рухів робочих органів пристрою, а також руху потоків коренеплодів показані стрілками. Пристрій для транспортування і очистки коренебульбоплодів працює наступним чином. Ворох коренебульбоплодів подається подавальним транспортером 2. Відбивна щітка 3, яка встановлена над вихідним кінцем подавального транспортера 2 на рамі 1, своїми еластичними прутками частково подрібнює ворох і розосереджує його на окремі компоненти і спрямовує усередину похило встановленого очисника 4. Оскільки очисник 4 виконаний у вигляді порожнистого конуса, який утворений, закріпленими з зазорами поперечними круглими прутками 5 і він кінематично приєднаний до привода 6 його в обертальний рух, то частини вороху починають рухатись усередині очисника 4 таким чином: разом з прутками 5 в обертальному русі і упоперек прутків 5 під дією сили власної ваги. Це призводить до інтенсивного руйнування вороху і ефективного просіювання ґрунтових домішок й рослинних решток крізь зазори між прутками 5. Рухаючись донизу, усередині очисника 4, частини вороху значно подрібнені і розосереджені досягають активатора, який виконаний у вигляді укороченого зрізаного порожнистого конуса 7. Верхній кінець короткого конуса 7 знаходиться фактично у нижній частині очисника 4, а сам короткий конус 7 утворений, закріпленими з зазорами, повздовжніми круглими прутками 8, при цьому кінці цих прутків (які створюють верхню частину конуса 7) відігнуті назовні, створюючи закруглені торцеві краї. А тому, тіла коренебульбоплодів гарантовано проходять крізь ці закруглені торцеві краї конуса 7 (кінці прутків 8) усередину короткого зрізаного порожнистого конуса 7 не пошкоджуючись. Основна маса ґрунтових домішок й рослинних решток при цьому проходить крізь кільцевий зазор Δ, який утворений торцевим краєм конуса 7 (тобто, відігнутими назовні верхніми кінцями повздовжніх прутків 8) та внутрішньою поверхнею очисника 4 і через нижній кінець очисника 4, залишає зону очистки. Розмір кільцевого зазору Δ повинен бути не більшим, ніж мінімальні розміри тіл коренебульбоплодів, що запобігатиме пошкодженню останніх у нижньому вихідному кінці очисника 4. Однак, завдяки тому, що нижній кінець короткого конуса 7 закріплений на верхньому кінці консольного привідного вала 9, який, у свою чергу, через нижній кінець встановлений у привід 10, який знаходиться на рухомій рамці 11, що виконана рухомою (завдяки встановленню одного з кінців у нерухомому циліндричному шарнірі 12) і кінематично зв'язана з механізмом 13 коливальних рухів, верхні відігнуті торцеві краї конуса 7 здійснюють коливальні рухи. Це забезпечує дуже ефективне захоплення і переведення усередину короткого конуса 7 тільки тіл коренебульбоплодів. У цій частині пристрою поєднуються три види рухів робочих органів і тіл коренебульбоплодів. А саме, обертальні рухи очисника 4 і короткого конуса 7, що здійснюються у протилежних напрямах, коливальних (вібраційних) рухів короткого конуса 7 і поступального руху самих тіл коренеплодів донизу, під дією сил тяжіння. Таким чином, усередину конуса 7 потрапляють фактично тільки тіла коренебульбоплодів, які при обертанні конуса 7 і одночасного його коливання (вібрацій) ефективно позбавляються від налиплого ґрунту, який крізь зазори між повздовжніми прутками 8 залишає пристрій. Досягнувши нижньої вихідного отвору очисника 4, тіла коренебульбоплодів падають на полотно похило встановленої пальчастої очисної гірки 14. Фігурні екрани 16, розташовані зверху і знизу пристрою запобігають втратам коренебульбоплодів при їх завантаженні і при вивантаженні. Потрапивши на полотно похило розташованої пальчастої очисної гірки 14, тіла коренебульбоплодів скочуються донизу, оскільки мають круглу форму, а ґрунтові домішки й рослинні рештки виносяться полотном гірки 14 через її верхній кінець за межі очисника. Далі повністю очищені тіла коренебульбоплодів потрапляють на вивантажувальний транспортер 15 і вантажаться у бункер або у транспортний засіб. Застосування даного пристрою для транспортування і очистки коренебульбоплодів дозволить підвищити якість очистки коренебульбоплодів від домішок на 25…30 %. 2 UA 107742 C2 ФОРМУЛА ВИНАХОДУ 5 10 Пристрій для транспортування і очистки коренебульбоплодів, що має раму, подавальний транспортер, відбивну щітку, похило розташований очисник у вигляді зрізаного порожнистого конуса, що утворений закріпленими з зазорами поперечними круглими прутками і зв'язаний з приводом в обертальний рух, встановлений усередину очисника привідний активатор, а також очисну гірку та вивантажувальний транспортер, який відрізняється тим, що активатор виконаний у вигляді короткого зрізаного порожнистого конуса, утвореного повздовжніми круглими прутками з відігнутими назовні верхніми кінцями, які мають кільцевий зазор з внутрішньою поверхнею очисника, при цьому нижній кінець активатора, що знаходиться за межами очисника, закріплений на верхньому кінці консольного привідного вала, нижній кінець якого встановлений на рухомій рамці, один з кінців якої знаходиться у нерухомому циліндричному шарнірі, а інший кінець кінематично зв'язаний з механізмом коливальних рухів. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
