Головка для нарізання внутрішніх різей

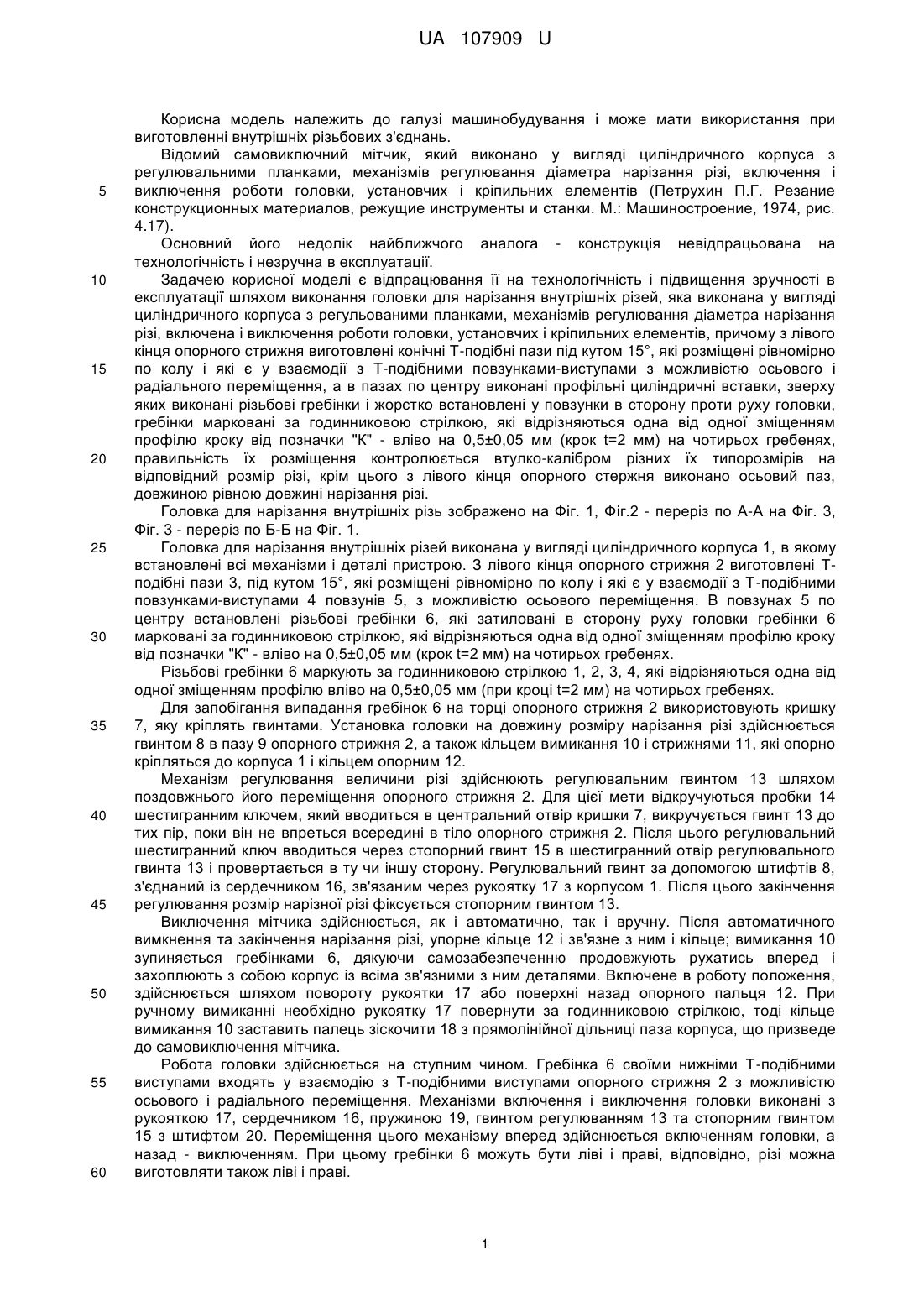

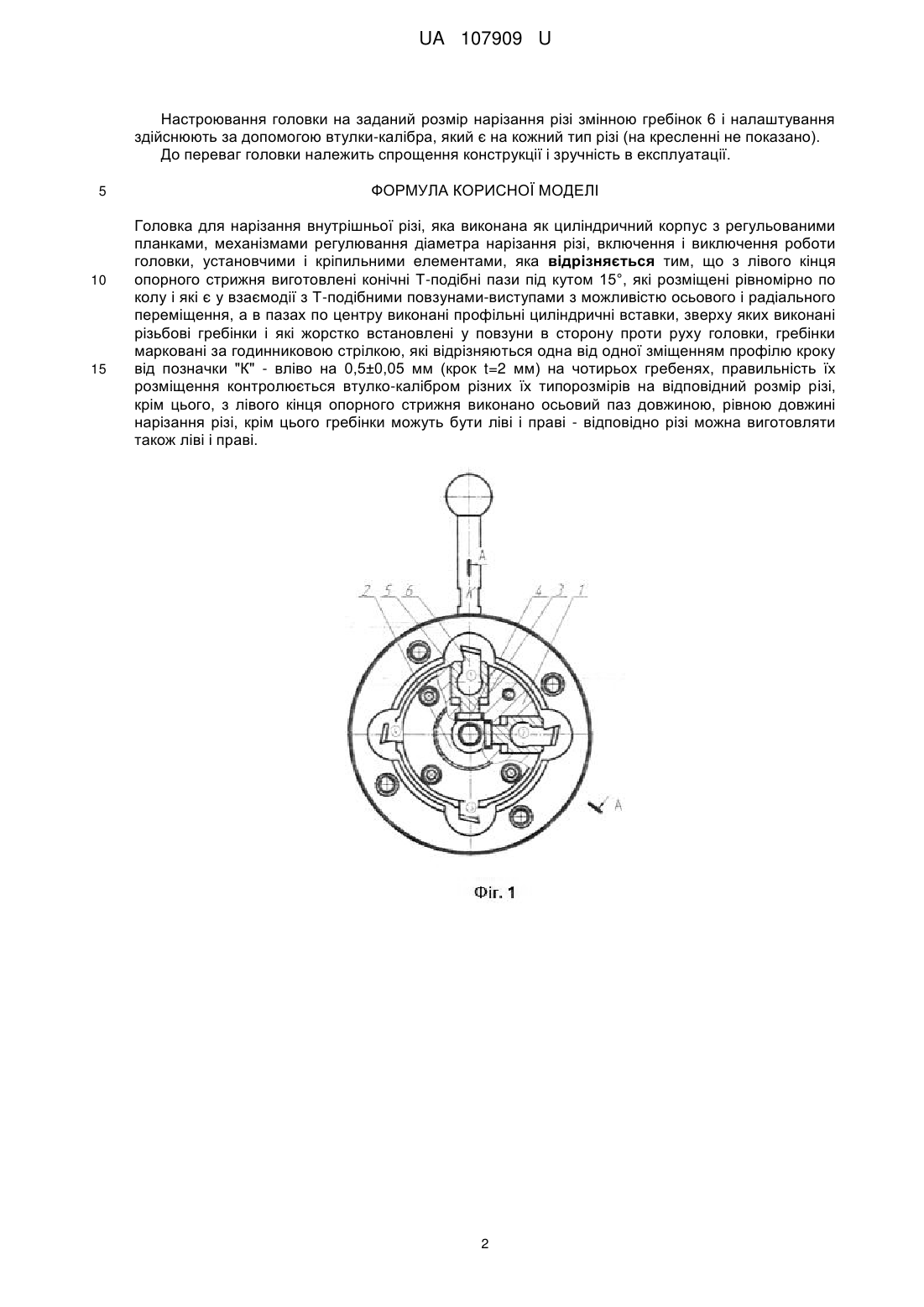

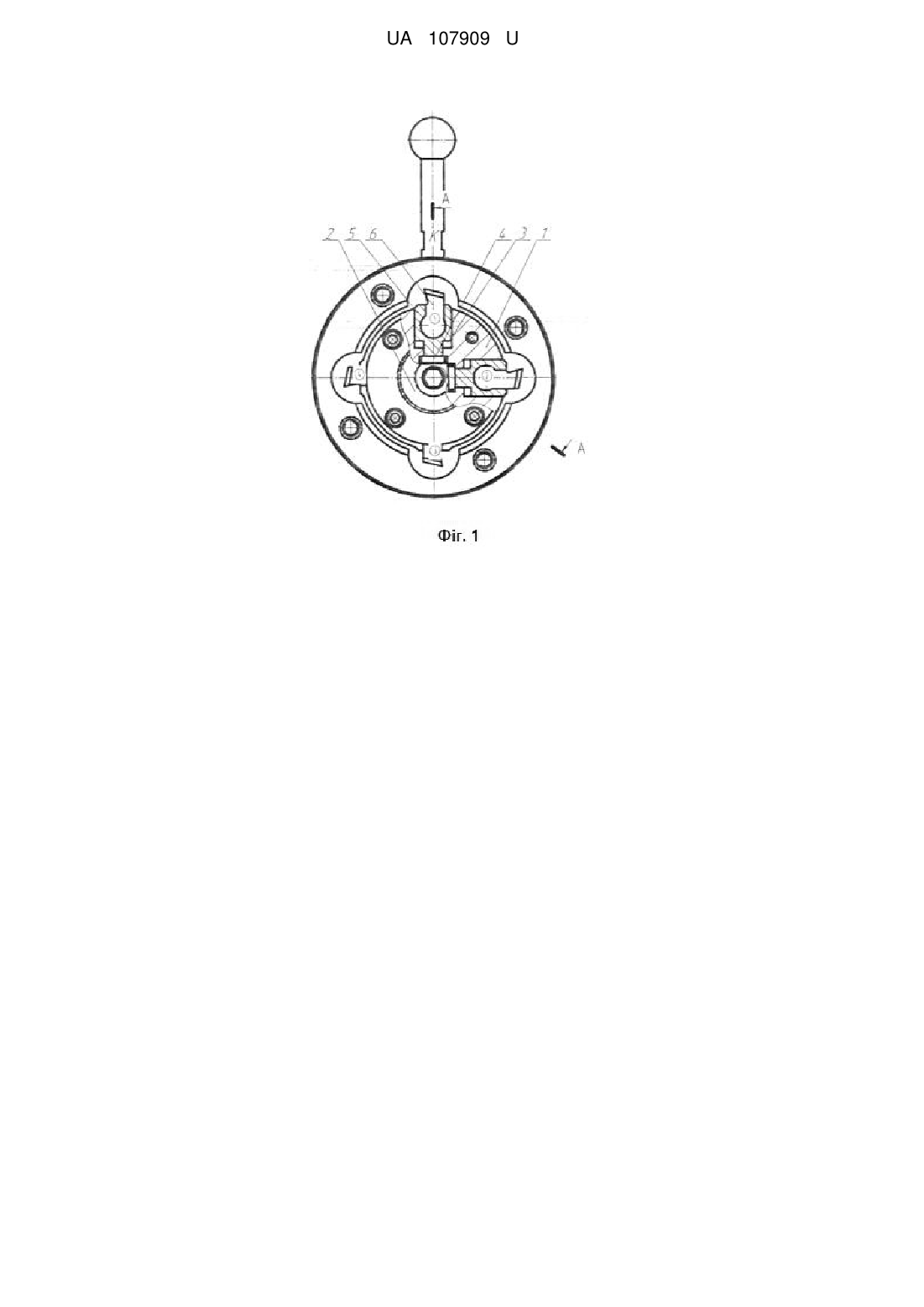

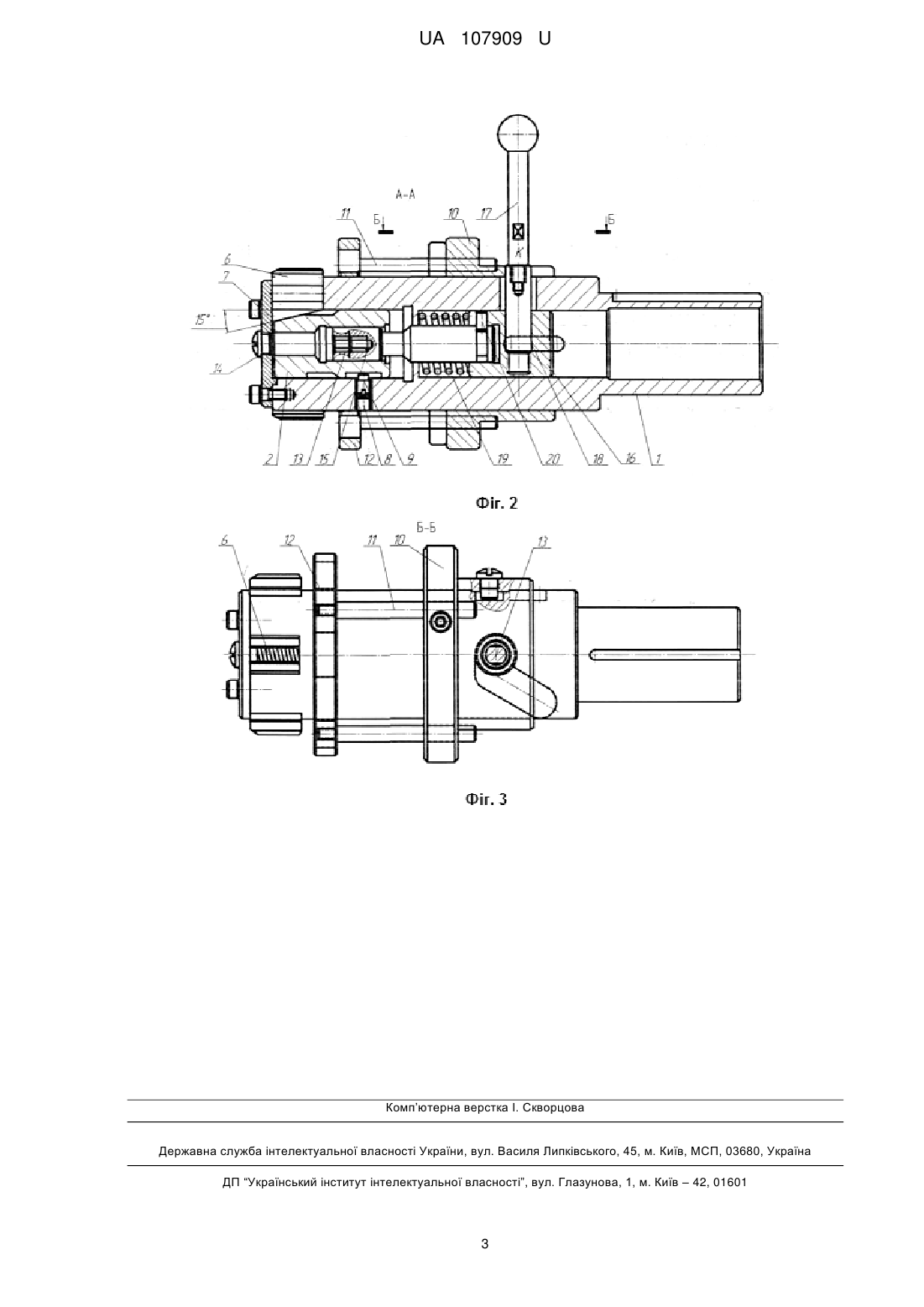

Реферат: Головка для нарізання внутрішньої різі виконана як циліндричний корпус з регульованими планками, механізмами регулювання діаметра нарізання різі, включення і виключення роботи головки, установчими і кріпильними елементами. З лівого кінця опорного стрижня виготовлені конічні Т-подібні пази під кутом 15°, які розміщені рівномірно по колу і які є у взаємодії з Тподібними повзунами-виступами з можливістю осьового і радіального переміщення, а в пазах по центру виконані профільні циліндричні вставки, зверху яких виконані різьбові гребінки і які жорстко встановлені у повзуни в сторону проти руху головки. Гребінки марковані за годинниковою стрілкою, які відрізняються одна від одної зміщенням профілю кроку від позначки "К" - вліво на 0,5±0,05 мм (крок t=2 мм) на чотирьох гребенях. UA 107909 U (12) UA 107909 U UA 107909 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі машинобудування і може мати використання при виготовленні внутрішніх різьбових з'єднань. Відомий самовиключний мітчик, який виконано у вигляді циліндричного корпуса з регулювальними планками, механізмів регулювання діаметра нарізання різі, включення і виключення роботи головки, установчих і кріпильних елементів (Петрухин П.Г. Резание конструкционных материалов, режущие инструменты и станки. М.: Машиностроение, 1974, рис. 4.17). Основний його недолік найближчого аналога - конструкція невідпрацьована на технологічність і незручна в експлуатації. Задачею корисної моделі є відпрацювання її на технологічність і підвищення зручності в експлуатації шляхом виконання головки для нарізання внутрішніх різей, яка виконана у вигляді циліндричного корпуса з регульованими планками, механізмів регулювання діаметра нарізання різі, включена і виключення роботи головки, установчих і кріпильних елементів, причому з лівого кінця опорного стрижня виготовлені конічні Т-подібні пази під кутом 15°, які розміщені рівномірно по колу і які є у взаємодії з Т-подібними повзунками-виступами з можливістю осьового і радіального переміщення, а в пазах по центру виконані профільні циліндричні вставки, зверху яких виконані різьбові гребінки і жорстко встановлені у повзунки в сторону проти руху головки, гребінки марковані за годинниковою стрілкою, які відрізняються одна від одної зміщенням профілю кроку від позначки "К" - вліво на 0,5±0,05 мм (крок t=2 мм) на чотирьох гребенях, правильність їх розміщення контролюється втулко-калібром різних їх типорозмірів на відповідний розмір різі, крім цього з лівого кінця опорного стержня виконано осьовий паз, довжиною рівною довжині нарізання різі. Головка для нарізання внутрішніх різь зображено на Фіг. 1, Фіг.2 - переріз по А-А на Фіг. 3, Фіг. 3 - переріз по Б-Б на Фіг. 1. Головка для нарізання внутрішніх різей виконана у вигляді циліндричного корпуса 1, в якому встановлені всі механізми і деталі пристрою. З лівого кінця опорного стрижня 2 виготовлені Тподібні пази 3, під кутом 15°, які розміщені рівномірно по колу і які є у взаємодії з Т-подібними повзунками-виступами 4 повзунів 5, з можливістю осьового переміщення. В повзунах 5 по центру встановлені різьбові гребінки 6, які затиловані в сторону руху головки гребінки 6 марковані за годинниковою стрілкою, які відрізняються одна від одної зміщенням профілю кроку від позначки "К" - вліво на 0,5±0,05 мм (крок t=2 мм) на чотирьох гребенях. Різьбові гребінки 6 маркують за годинниковою стрілкою 1, 2, 3, 4, які відрізняються одна від одної зміщенням профілю вліво на 0,5±0,05 мм (при кроці t=2 мм) на чотирьох гребенях. Для запобігання випадання гребінок 6 на торці опорного стрижня 2 використовують кришку 7, яку кріплять гвинтами. Установка головки на довжину розміру нарізання різі здійснюється гвинтом 8 в пазу 9 опорного стрижня 2, а також кільцем вимикання 10 і стрижнями 11, які опорно кріпляться до корпуса 1 і кільцем опорним 12. Механізм регулювання величини різі здійснюють регулювальним гвинтом 13 шляхом поздовжнього його переміщення опорного стрижня 2. Для цієї мети відкручуються пробки 14 шестигранним ключем, який вводиться в центральний отвір кришки 7, викручується гвинт 13 до тих пір, поки він не впреться всередині в тіло опорного стрижня 2. Після цього регулювальний шестигранний ключ вводиться через стопорний гвинт 15 в шестигранний отвір регулювального гвинта 13 і провертається в ту чи іншу сторону. Регулювальний гвинт за допомогою штифтів 8, з'єднаний із сердечником 16, зв'язаним через рукоятку 17 з корпусом 1. Після цього закінчення регулювання розмір нарізної різі фіксується стопорним гвинтом 13. Виключення мітчика здійснюється, як і автоматично, так і вручну. Після автоматичного вимкнення та закінчення нарізання різі, упорне кільце 12 і зв'язне з ним і кільце; вимикання 10 зупиняється гребінками 6, дякуючи самозабезпеченню продовжують рухатись вперед і захоплюють з собою корпус із всіма зв'язними з ним деталями. Включене в роботу положення, здійснюється шляхом повороту рукоятки 17 або поверхні назад опорного пальця 12. При ручному вимиканні необхідно рукоятку 17 повернути за годинниковою стрілкою, тоді кільце вимикання 10 заставить палець зіскочити 18 з прямолінійної дільниці паза корпуса, що призведе до самовиключення мітчика. Робота головки здійснюється на ступним чином. Гребінка 6 своїми нижніми Т-подібними виступами входять у взаємодію з Т-подібними виступами опорного стрижня 2 з можливістю осьового і радіального переміщення. Механізми включення і виключення головки виконані з рукояткою 17, сердечником 16, пружиною 19, гвинтом регулюванням 13 та стопорним гвинтом 15 з штифтом 20. Переміщення цього механізму вперед здійснюється включенням головки, а назад - виключенням. При цьому гребінки 6 можуть бути ліві і праві, відповідно, різі можна виготовляти також ліві і праві. 1 UA 107909 U Настроювання головки на заданий розмір нарізання різі змінною гребінок 6 і налаштування здійснюють за допомогою втулки-калібра, який є на кожний тип різі (на кресленні не показано). До переваг головки належить спрощення конструкції і зручність в експлуатації. 5 10 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Головка для нарізання внутрішньої різі, яка виконана як циліндричний корпус з регульованими планками, механізмами регулювання діаметра нарізання різі, включення і виключення роботи головки, установчими і кріпильними елементами, яка відрізняється тим, що з лівого кінця опорного стрижня виготовлені конічні Т-подібні пази під кутом 15°, які розміщені рівномірно по колу і які є у взаємодії з Т-подібними повзунами-виступами з можливістю осьового і радіального переміщення, а в пазах по центру виконані профільні циліндричні вставки, зверху яких виконані різьбові гребінки і які жорстко встановлені у повзуни в сторону проти руху головки, гребінки марковані за годинниковою стрілкою, які відрізняються одна від одної зміщенням профілю кроку від позначки "К" - вліво на 0,5±0,05 мм (крок t=2 мм) на чотирьох гребенях, правильність їх розміщення контролюється втулко-калібром різних їх типорозмірів на відповідний розмір різі, крім цього, з лівого кінця опорного стрижня виконано осьовий паз довжиною, рівною довжині нарізання різі, крім цього гребінки можуть бути ліві і праві - відповідно різі можна виготовляти також ліві і праві. 2 UA 107909 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
