Автоматизована парковка для транспортних засобів

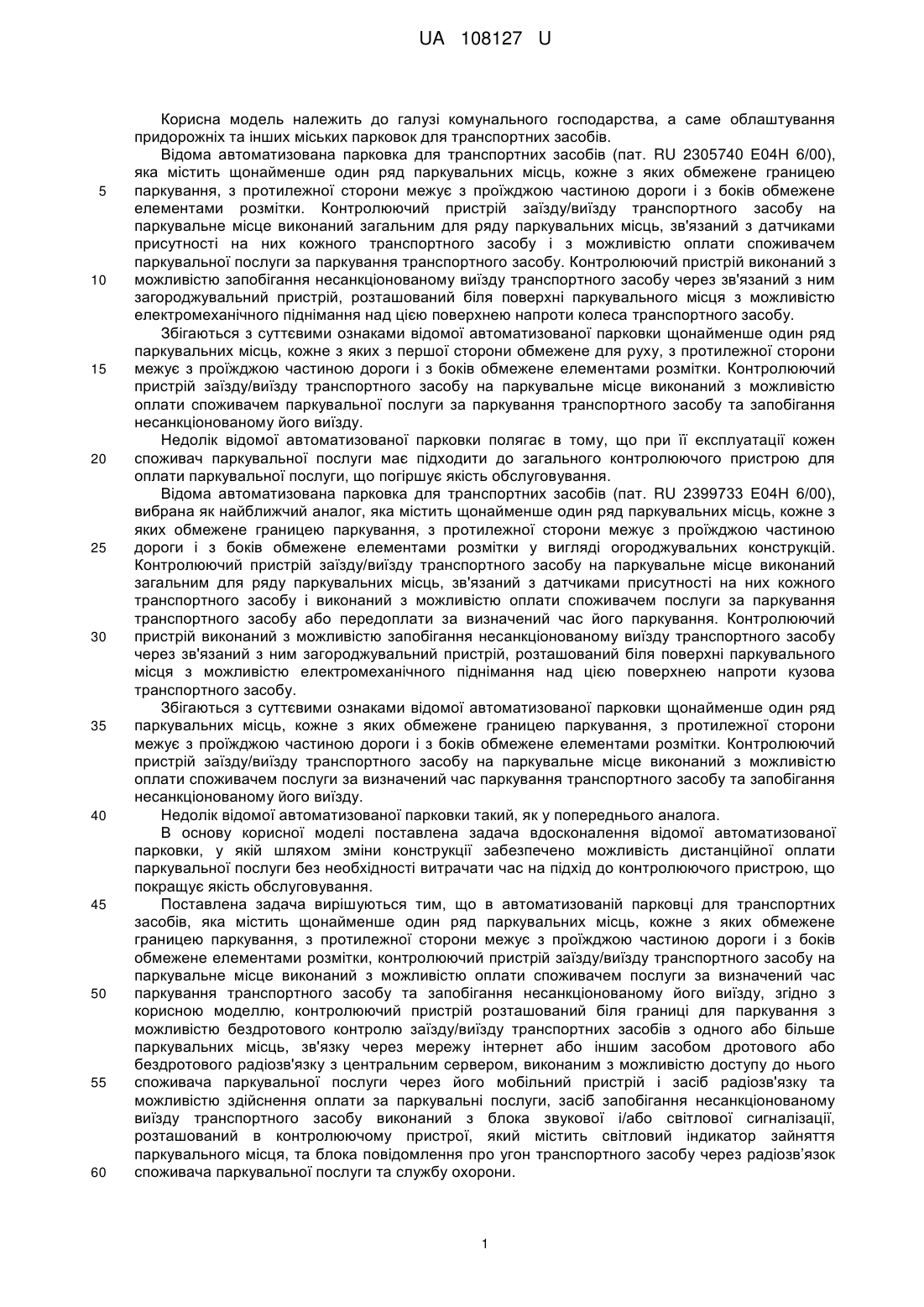

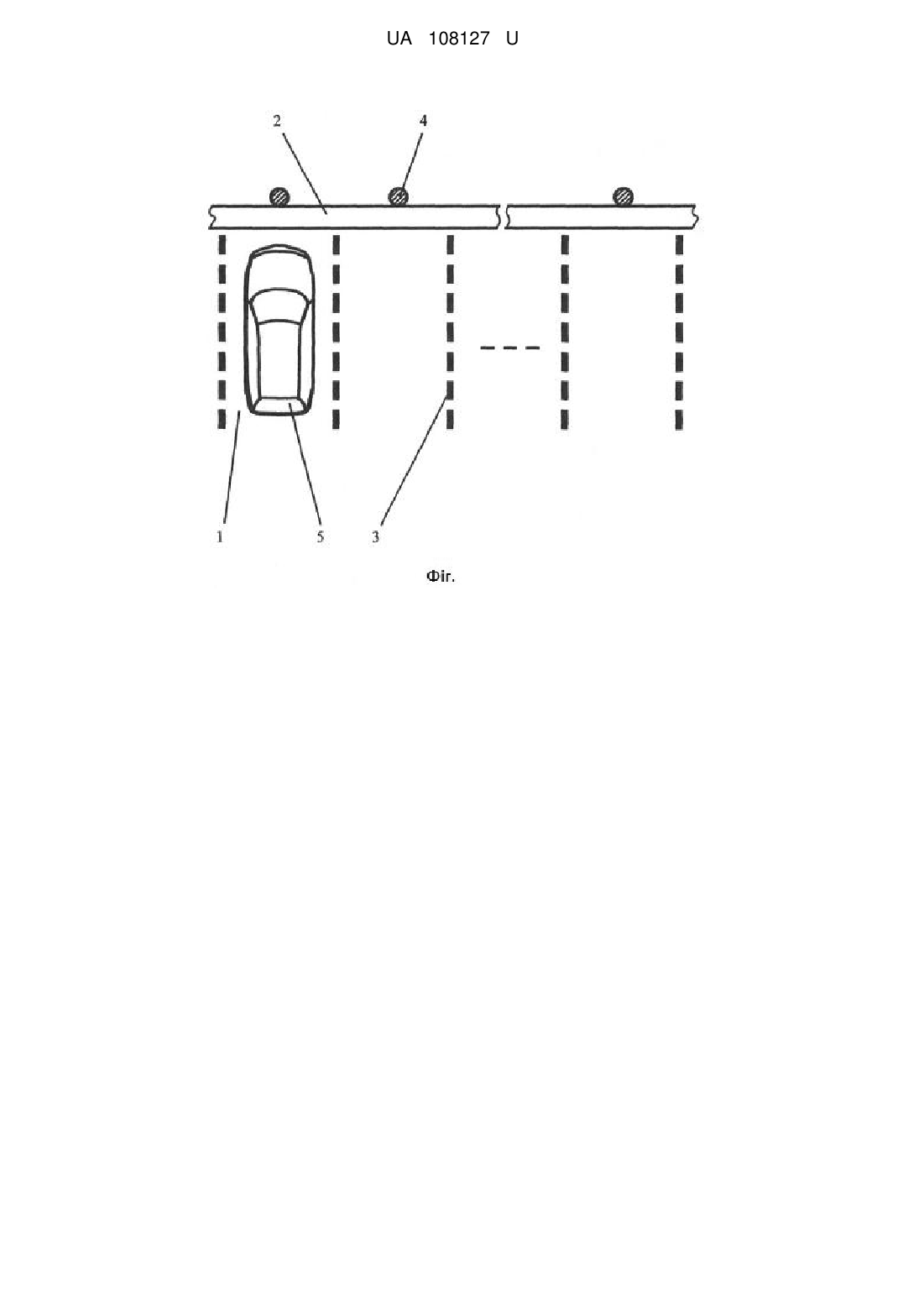

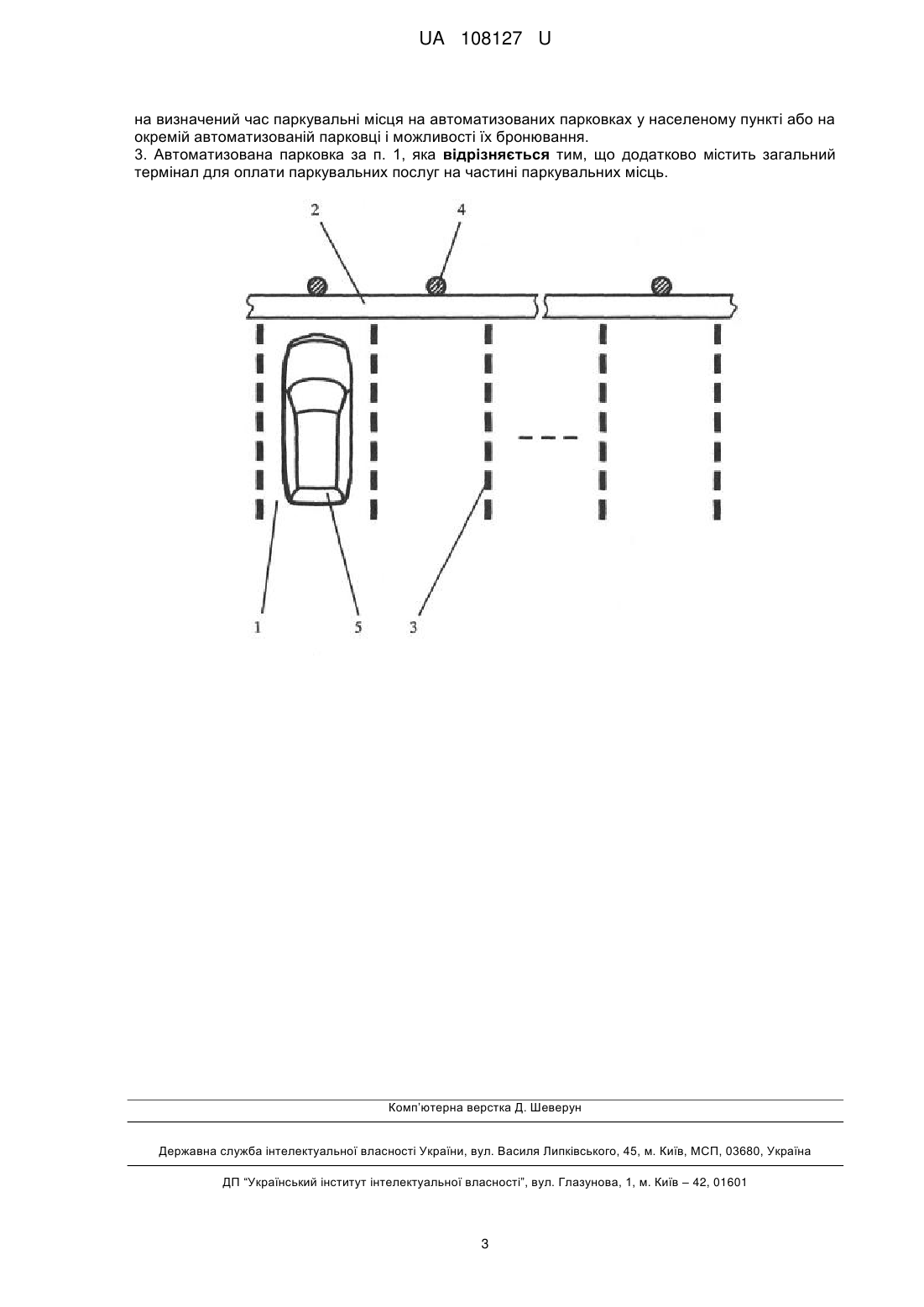

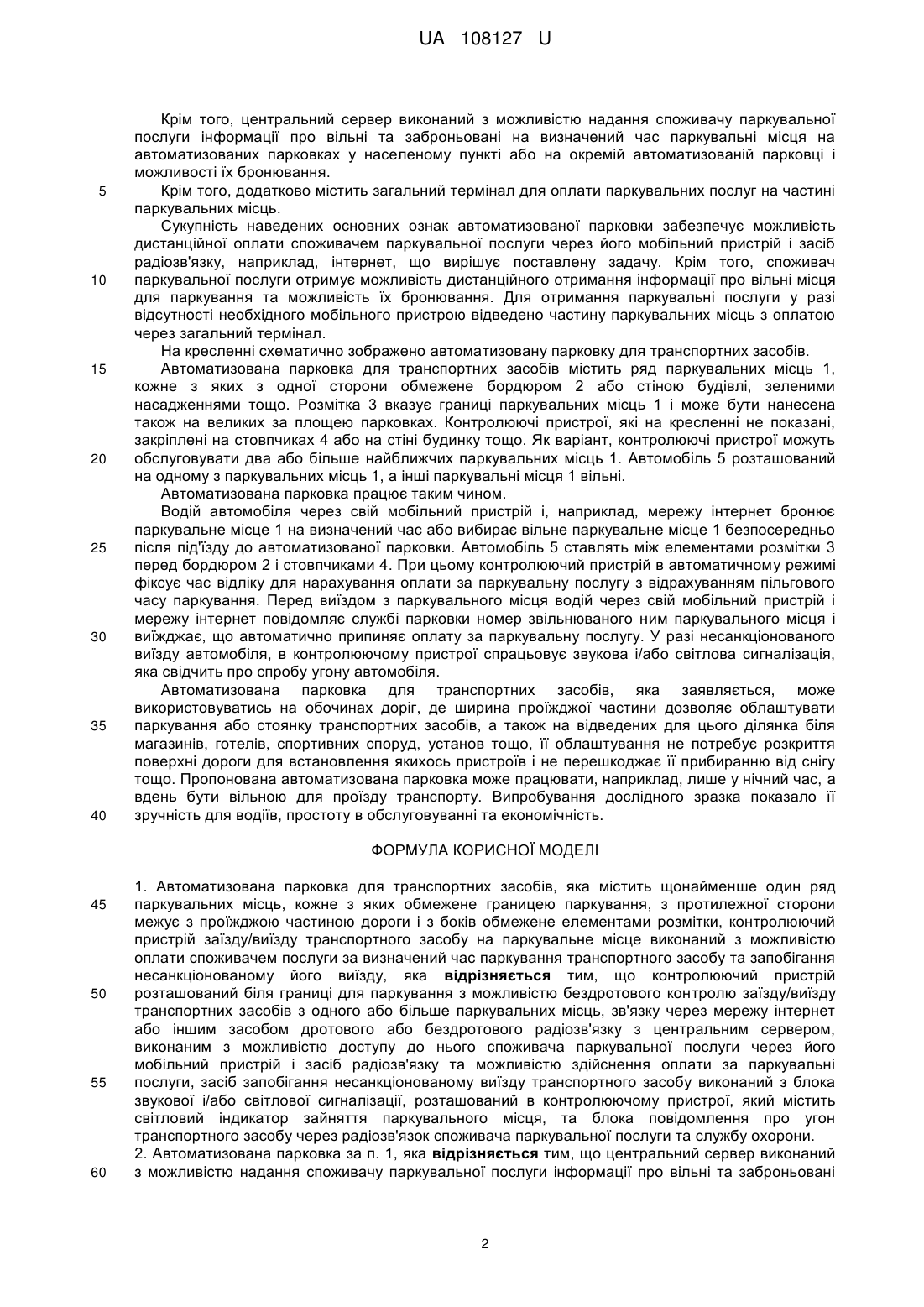

Реферат: Автоматизована парковка для транспортних засобів містить щонайменше один ряд паркувальних місць, кожне з яких обмежене границею паркування, з протилежної сторони межує з проїжджою частиною дороги і з боків обмежене елементами розмітки. Контролюючий пристрій заїзду/виїзду транспортного засобу на паркувальне місце виконаний з можливістю оплати споживачем послуги за визначений час паркування транспортного засобу та запобігання несанкціонованому його виїзду. Контролюючий пристрій розташований біля границі для паркування з можливістю бездротового контролю заїзду/виїзду транспортних засобів з одного або більше паркувальних місць, зв'язку через мережу інтернет або іншим засобом дротового або бездротового радіозв'язку з центральним сервером, виконаним з можливістю доступу до нього споживача паркувальної послуги через його мобільний пристрій і засіб радіозв'язку та можливістю здійснення оплати за паркувальні послуги. Засіб запобігання несанкціонованому виїзду транспортного засобу виконаний з блока звукової і/або світлової сигналізації, розташований в контролюючому пристрої, який містить світловий індикатор зайняття паркувального місця, та блока повідомлення про угон транспортного засобу через радіозв'язок споживача паркувальної послуги та службу охорони. UA 108127 U (54) АВТОМАТИЗОВАНА ПАРКОВКА ДЛЯ ТРАНСПОРТНИХ ЗАСОБІВ UA 108127 U UA 108127 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі комунального господарства, а саме облаштування придорожніх та інших міських парковок для транспортних засобів. Відома автоматизована парковка для транспортних засобів (пат. RU 2305740 Е04Н 6/00), яка містить щонайменше один ряд паркувальних місць, кожне з яких обмежене границею паркування, з протилежної сторони межує з проїжджою частиною дороги і з боків обмежене елементами розмітки. Контролюючий пристрій заїзду/виїзду транспортного засобу на паркувальне місце виконаний загальним для ряду паркувальних місць, зв'язаний з датчиками присутності на них кожного транспортного засобу і з можливістю оплати споживачем паркувальної послуги за паркування транспортного засобу. Контролюючий пристрій виконаний з можливістю запобігання несанкціонованому виїзду транспортного засобу через зв'язаний з ним загороджувальний пристрій, розташований біля поверхні паркувального місця з можливістю електромеханічного піднімання над цією поверхнею напроти колеса транспортного засобу. Збігаються з суттєвими ознаками відомої автоматизованої парковки щонайменше один ряд паркувальних місць, кожне з яких з першої сторони обмежене для руху, з протилежної сторони межує з проїжджою частиною дороги і з боків обмежене елементами розмітки. Контролюючий пристрій заїзду/виїзду транспортного засобу на паркувальне місце виконаний з можливістю оплати споживачем паркувальної послуги за паркування транспортного засобу та запобігання несанкціонованому його виїзду. Недолік відомої автоматизованої парковки полягає в тому, що при її експлуатації кожен споживач паркувальної послуги має підходити до загального контролюючого пристрою для оплати паркувальної послуги, що погіршує якість обслуговування. Відома автоматизована парковка для транспортних засобів (пат. RU 2399733 Е04Н 6/00), вибрана як найближчий аналог, яка містить щонайменше один ряд паркувальних місць, кожне з яких обмежене границею паркування, з протилежної сторони межує з проїжджою частиною дороги і з боків обмежене елементами розмітки у вигляді огороджувальних конструкцій. Контролюючий пристрій заїзду/виїзду транспортного засобу на паркувальне місце виконаний загальним для ряду паркувальних місць, зв'язаний з датчиками присутності на них кожного транспортного засобу і виконаний з можливістю оплати споживачем послуги за паркування транспортного засобу або передоплати за визначений час його паркування. Контролюючий пристрій виконаний з можливістю запобігання несанкціонованому виїзду транспортного засобу через зв'язаний з ним загороджувальний пристрій, розташований біля поверхні паркувального місця з можливістю електромеханічного піднімання над цією поверхнею напроти кузова транспортного засобу. Збігаються з суттєвими ознаками відомої автоматизованої парковки щонайменше один ряд паркувальних місць, кожне з яких обмежене границею паркування, з протилежної сторони межує з проїжджою частиною дороги і з боків обмежене елементами розмітки. Контролюючий пристрій заїзду/виїзду транспортного засобу на паркувальне місце виконаний з можливістю оплати споживачем послуги за визначений час паркування транспортного засобу та запобігання несанкціонованому його виїзду. Недолік відомої автоматизованої парковки такий, як у попереднього аналога. В основу корисної моделі поставлена задача вдосконалення відомої автоматизованої парковки, у якій шляхом зміни конструкції забезпечено можливість дистанційної оплати паркувальної послуги без необхідності витрачати час на підхід до контролюючого пристрою, що покращує якість обслуговування. Поставлена задача вирішуються тим, що в автоматизованій парковці для транспортних засобів, яка містить щонайменше один ряд паркувальних місць, кожне з яких обмежене границею паркування, з протилежної сторони межує з проїжджою частиною дороги і з боків обмежене елементами розмітки, контролюючий пристрій заїзду/виїзду транспортного засобу на паркувальне місце виконаний з можливістю оплати споживачем послуги за визначений час паркування транспортного засобу та запобігання несанкціонованому його виїзду, згідно з корисною моделлю, контролюючий пристрій розташований біля границі для паркування з можливістю бездротового контролю заїзду/виїзду транспортних засобів з одного або більше паркувальних місць, зв'язку через мережу інтернет або іншим засобом дротового або бездротового радіозв'язку з центральним сервером, виконаним з можливістю доступу до нього споживача паркувальної послуги через його мобільний пристрій і засіб радіозв'язку та можливістю здійснення оплати за паркувальні послуги, засіб запобігання несанкціонованому виїзду транспортного засобу виконаний з блока звукової і/або світлової сигналізації, розташований в контролюючому пристрої, який містить світловий індикатор зайняття паркувального місця, та блока повідомлення про угон транспортного засобу через радіозв’язок споживача паркувальної послуги та службу охорони. 1 UA 108127 U 5 10 15 20 25 30 35 40 Крім того, центральний сервер виконаний з можливістю надання споживачу паркувальної послуги інформації про вільні та заброньовані на визначений час паркувальні місця на автоматизованих парковках у населеному пункті або на окремій автоматизованій парковці і можливості їх бронювання. Крім того, додатково містить загальний термінал для оплати паркувальних послуг на частині паркувальних місць. Сукупність наведених основних ознак автоматизованої парковки забезпечує можливість дистанційної оплати споживачем паркувальної послуги через його мобільний пристрій і засіб радіозв'язку, наприклад, інтернет, що вирішує поставлену задачу. Крім того, споживач паркувальної послуги отримує можливість дистанційного отримання інформації про вільні місця для паркування та можливість їх бронювання. Для отримання паркувальні послуги у разі відсутності необхідного мобільного пристрою відведено частину паркувальних місць з оплатою через загальний термінал. На кресленні схематично зображено автоматизовану парковку для транспортних засобів. Автоматизована парковка для транспортних засобів містить ряд паркувальних місць 1, кожне з яких з одної сторони обмежене бордюром 2 або стіною будівлі, зеленими насадженнями тощо. Розмітка 3 вказує границі паркувальних місць 1 і може бути нанесена також на великих за площею парковках. Контролюючі пристрої, які на кресленні не показані, закріплені на стовпчиках 4 або на стіні будинку тощо. Як варіант, контролюючі пристрої можуть обслуговувати два або більше найближчих паркувальних місць 1. Автомобіль 5 розташований на одному з паркувальних місць 1, а інші паркувальні місця 1 вільні. Автоматизована парковка працює таким чином. Водій автомобіля через свій мобільний пристрій і, наприклад, мережу інтернет бронює паркувальне місце 1 на визначений час або вибирає вільне паркувальне місце 1 безпосередньо після під'їзду до автоматизованої парковки. Автомобіль 5 ставлять між елементами розмітки 3 перед бордюром 2 і стовпчиками 4. При цьому контролюючий пристрій в автоматичному режимі фіксує час відліку для нарахування оплати за паркувальну послугу з відрахуванням пільгового часу паркування. Перед виїздом з паркувального місця водій через свій мобільний пристрій і мережу інтернет повідомляє службі парковки номер звільнюваного ним паркувального місця і виїжджає, що автоматично припиняє оплату за паркувальну послугу. У разі несанкціонованого виїзду автомобіля, в контролюючому пристрої спрацьовує звукова і/або світлова сигналізація, яка свідчить про спробу угону автомобіля. Автоматизована парковка для транспортних засобів, яка заявляється, може використовуватись на обочинах доріг, де ширина проїжджої частини дозволяє облаштувати паркування або стоянку транспортних засобів, а також на відведених для цього ділянка біля магазинів, готелів, спортивних споруд, установ тощо, її облаштування не потребує розкриття поверхні дороги для встановлення якихось пристроїв і не перешкоджає її прибиранню від снігу тощо. Пропонована автоматизована парковка може працювати, наприклад, лише у нічний час, а вдень бути вільною для проїзду транспорту. Випробування дослідного зразка показало її зручність для водіїв, простоту в обслуговуванні та економічність. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 60 1. Автоматизована парковка для транспортних засобів, яка містить щонайменше один ряд паркувальних місць, кожне з яких обмежене границею паркування, з протилежної сторони межує з проїжджою частиною дороги і з боків обмежене елементами розмітки, контролюючий пристрій заїзду/виїзду транспортного засобу на паркувальне місце виконаний з можливістю оплати споживачем послуги за визначений час паркування транспортного засобу та запобігання несанкціонованому його виїзду, яка відрізняється тим, що контролюючий пристрій розташований біля границі для паркування з можливістю бездротового контролю заїзду/виїзду транспортних засобів з одного або більше паркувальних місць, зв'язку через мережу інтернет або іншим засобом дротового або бездротового радіозв'язку з центральним сервером, виконаним з можливістю доступу до нього споживача паркувальної послуги через його мобільний пристрій і засіб радіозв'язку та можливістю здійснення оплати за паркувальні послуги, засіб запобігання несанкціонованому виїзду транспортного засобу виконаний з блока звукової і/або світлової сигналізації, розташований в контролюючому пристрої, який містить світловий індикатор зайняття паркувального місця, та блока повідомлення про угон транспортного засобу через радіозв'язок споживача паркувальної послуги та службу охорони. 2. Автоматизована парковка за п. 1, яка відрізняється тим, що центральний сервер виконаний з можливістю надання споживачу паркувальної послуги інформації про вільні та заброньовані 2 UA 108127 U на визначений час паркувальні місця на автоматизованих парковках у населеному пункті або на окремій автоматизованій парковці і можливості їх бронювання. 3. Автоматизована парковка за п. 1, яка відрізняється тим, що додатково містить загальний термінал для оплати паркувальних послуг на частині паркувальних місць. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
