Гнучкий трубчастий сепаратор

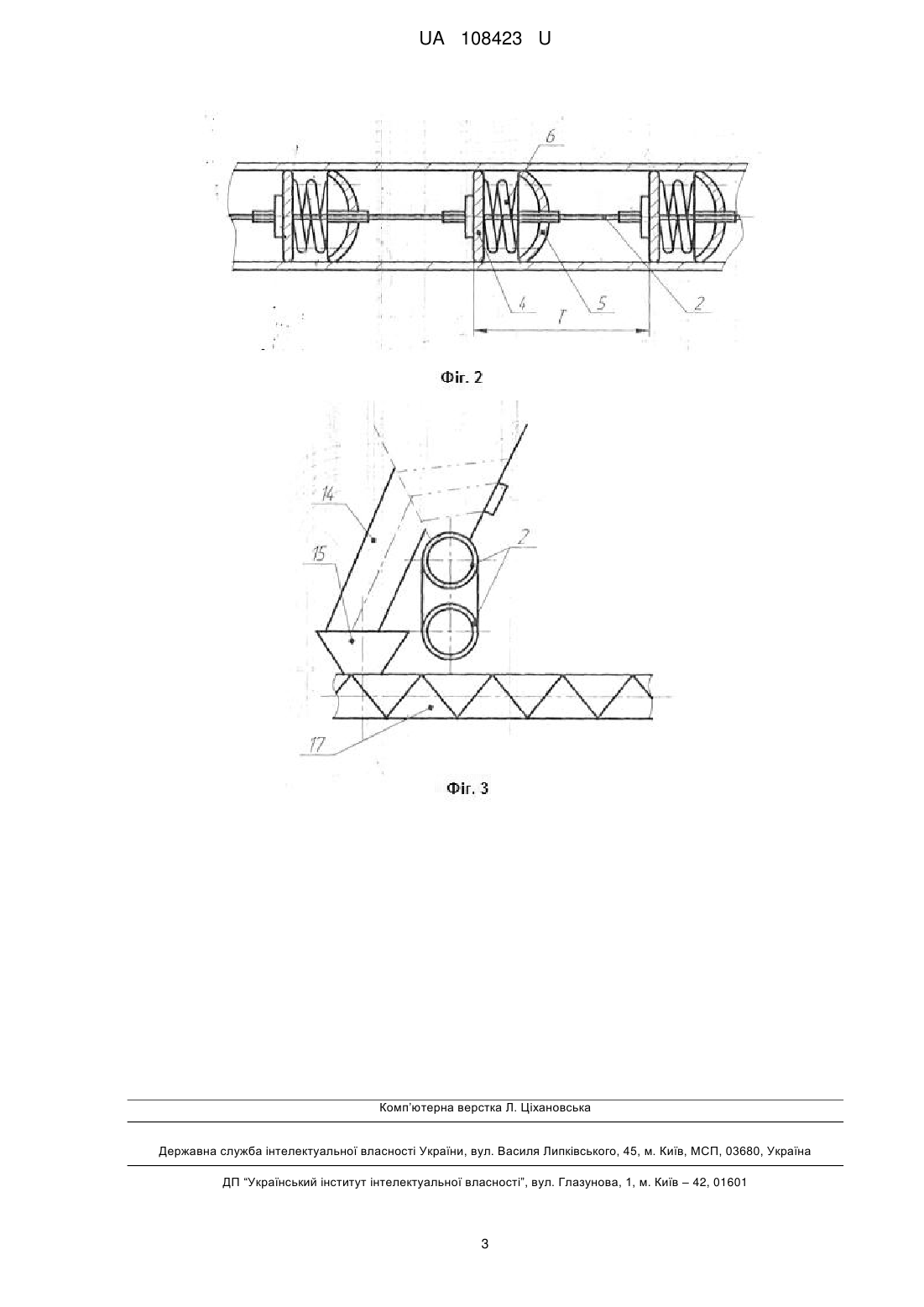

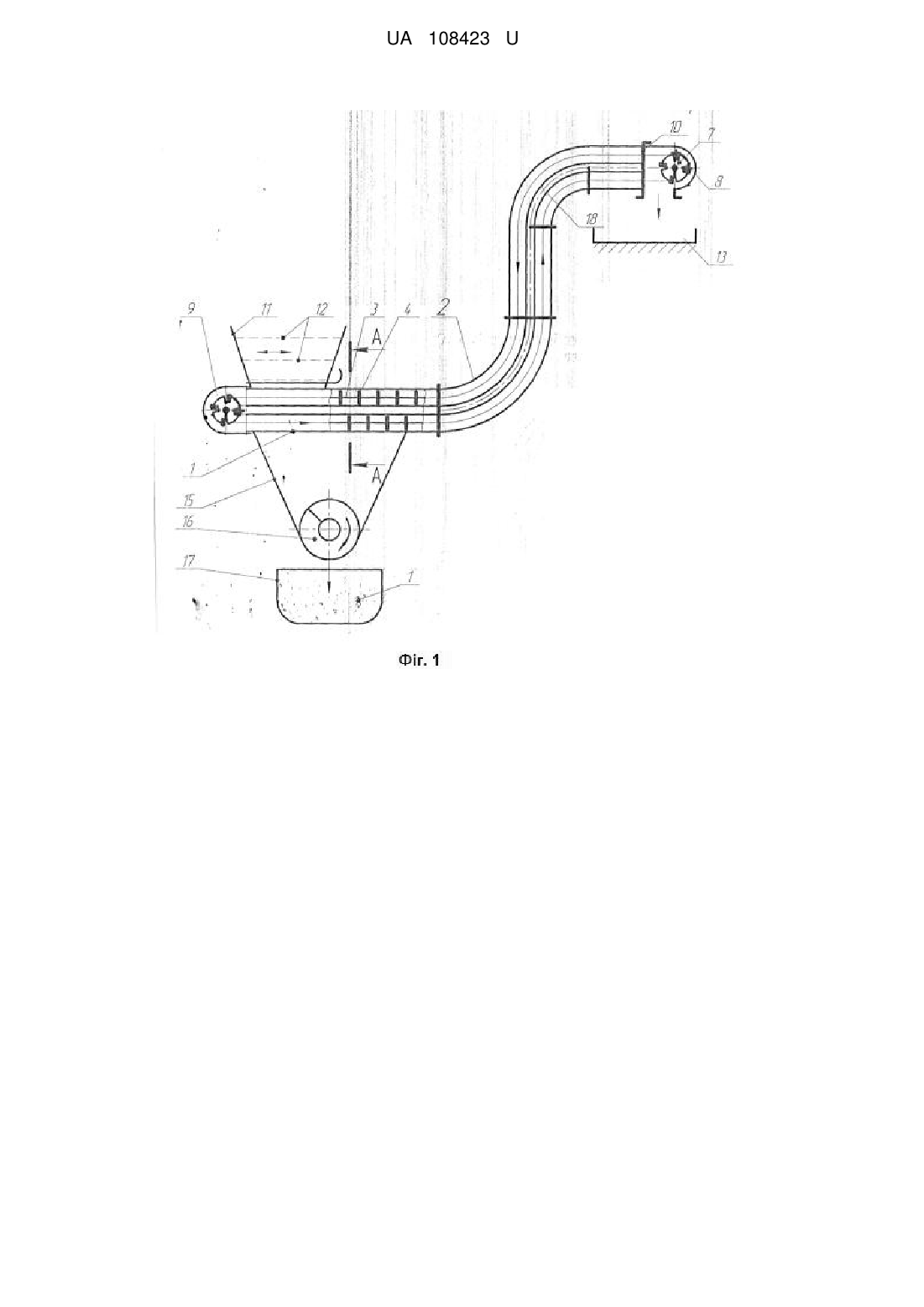

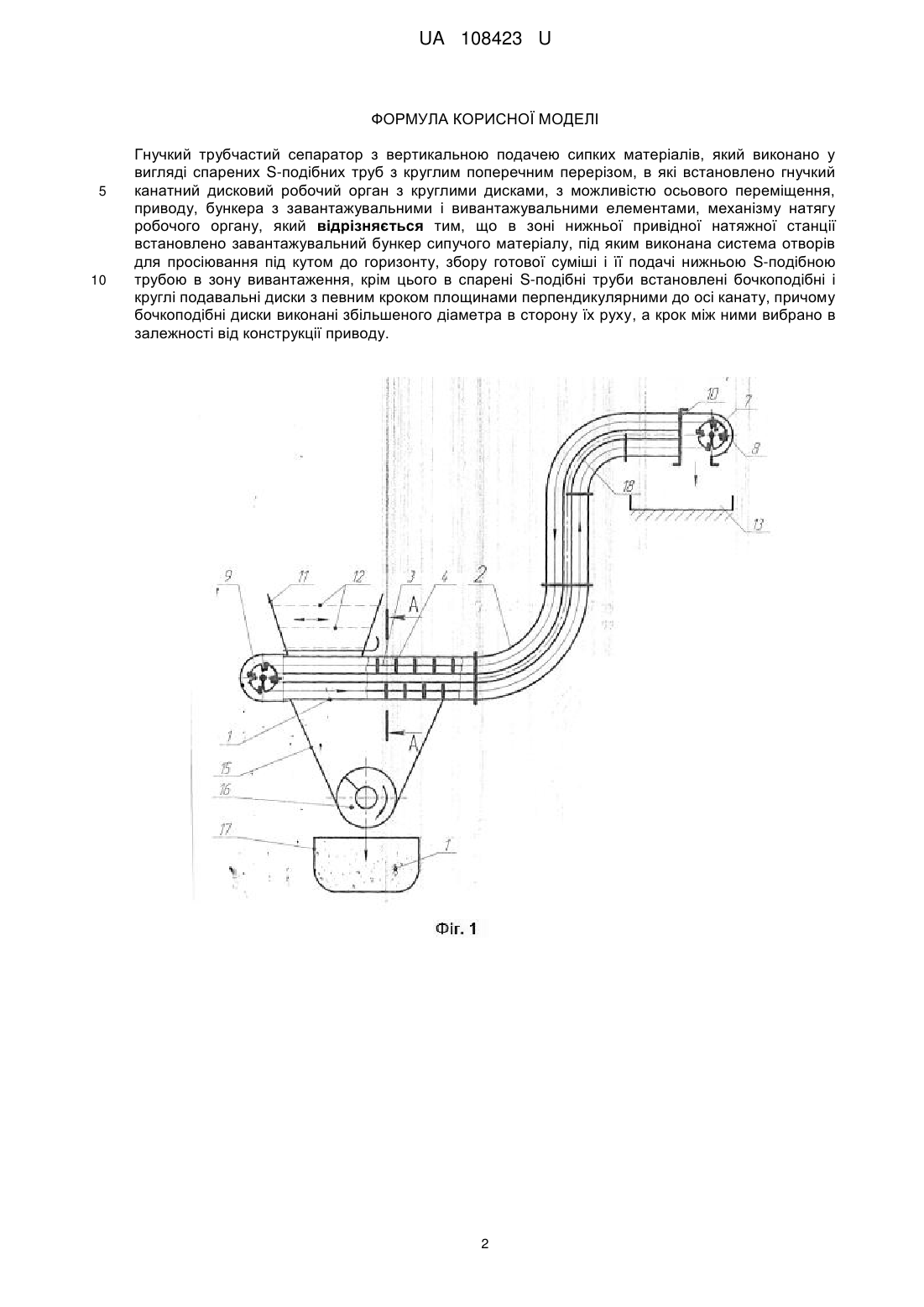

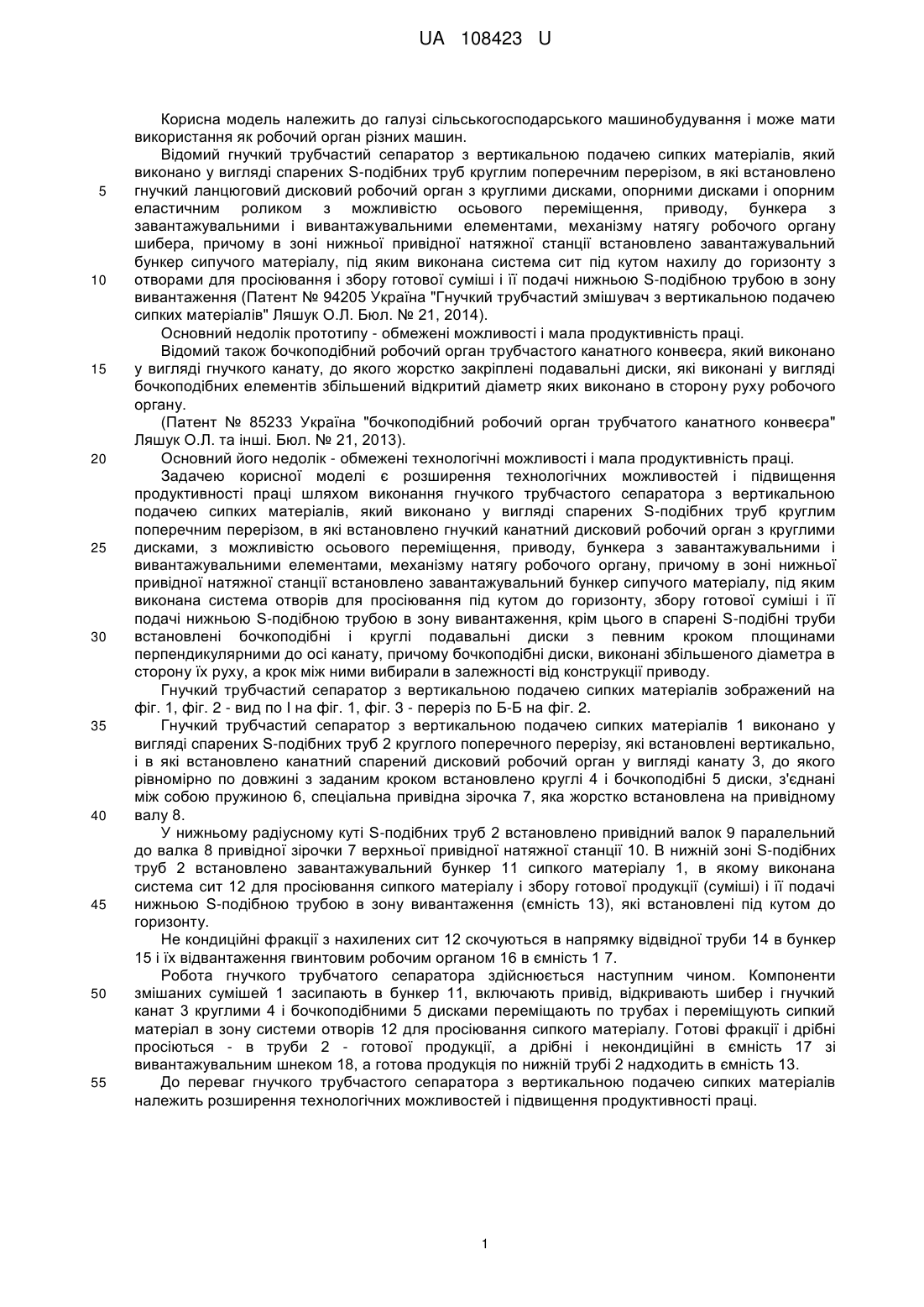

Реферат: Гнучкий трубчастий сепаратор з вертикальною подачею сипких матеріалів, який виконано у вигляді спарених S-подібних труб з круглим поперечним перерізом, в які встановлено гнучкий канатний дисковий робочий орган з круглими дисками, з можливістю осьового переміщення, приводу, бункера з завантажувальними і вивантажувальними елементами, механізму натягу робочого органу. В зоні нижньої привідної натяжної станції встановлено завантажувальний бункер сипучого матеріалу, під яким виконана система отворів для просіювання під кутом до горизонту, збору готової суміші і її подачі нижньою S- подібною трубою в зону вивантаження, крім цього в спарені S- подібні труби встановлені бочкоподібні і круглі подавальні диски з певним кроком площинами перпендикулярними до осі канату, причому бочкоподібні диски виконані збільшеного діаметра в сторону їх руху, а крок між ними вибрано в залежності від конструкції приводу. UA 108423 U (12) UA 108423 U UA 108423 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі сільськогосподарського машинобудування і може мати використання як робочий орган різних машин. Відомий гнучкий трубчастий сепаратор з вертикальною подачею сипких матеріалів, який виконано у вигляді спарених S-подібних труб круглим поперечним перерізом, в які встановлено гнучкий ланцюговий дисковий робочий орган з круглими дисками, опорними дисками і опорним еластичним роликом з можливістю осьового переміщення, приводу, бункера з завантажувальними і вивантажувальними елементами, механізму натягу робочого органу шибера, причому в зоні нижньої привідної натяжної станції встановлено завантажувальний бункер сипучого матеріалу, під яким виконана система сит під кутом нахилу до горизонту з отворами для просіювання і збору готової суміші і її подачі нижньою S-подібною трубою в зону вивантаження (Патент № 94205 Україна "Гнучкий трубчастий змішувач з вертикальною подачею сипких матеріалів" Ляшук О.Л. Бюл. № 21, 2014). Основний недолік прототипу - обмежені можливості і мала продуктивність праці. Відомий також бочкоподібний робочий орган трубчастого канатного конвеєра, який виконано у вигляді гнучкого канату, до якого жорстко закріплені подавальні диски, які виконані у вигляді бочкоподібних елементів збільшений відкритий діаметр яких виконано в сторону руху робочого органу. (Патент № 85233 Україна "бочкоподібний робочий орган трубчатого канатного конвеєра" Ляшук О.Л. та інші. Бюл. № 21, 2013). Основний його недолік - обмежені технологічні можливості і мала продуктивність праці. Задачею корисної моделі є розширення технологічних можливостей і підвищення продуктивності праці шляхом виконання гнучкого трубчастого сепаратора з вертикальною подачею сипких матеріалів, який виконано у вигляді спарених S-подібних труб круглим поперечним перерізом, в які встановлено гнучкий канатний дисковий робочий орган з круглими дисками, з можливістю осьового переміщення, приводу, бункера з завантажувальними і вивантажувальними елементами, механізму натягу робочого органу, причому в зоні нижньої привідної натяжної станції встановлено завантажувальний бункер сипучого матеріалу, під яким виконана система отворів для просіювання під кутом до горизонту, збору готової суміші і її подачі нижньою S-подібною трубою в зону вивантаження, крім цього в спарені S-подібні труби встановлені бочкоподібні і круглі подавальні диски з певним кроком площинами перпендикулярними до осі канату, причому бочкоподібні диски, виконані збільшеного діаметра в сторону їх руху, а крок між ними вибирали в залежності від конструкції приводу. Гнучкий трубчастий сепаратор з вертикальною подачею сипких матеріалів зображений на фіг. 1, фіг. 2 - вид по І на фіг. 1, фіг. 3 - переріз по Б-Б на фіг. 2. Гнучкий трубчастий сепаратор з вертикальною подачею сипких матеріалів 1 виконано у вигляді спарених S-подібних труб 2 круглого поперечного перерізу, які встановлені вертикально, і в які встановлено канатний спарений дисковий робочий орган у вигляді канату 3, до якого рівномірно по довжині з заданим кроком встановлено круглі 4 і бочкоподібні 5 диски, з'єднані між собою пружиною 6, спеціальна привідна зірочка 7, яка жорстко встановлена на привідному валу 8. У нижньому радіусному куті S-подібних труб 2 встановлено привідний валок 9 паралельний до валка 8 привідної зірочки 7 верхньої привідної натяжної станції 10. В нижній зоні S-подібних труб 2 встановлено завантажувальний бункер 11 сипкого матеріалу 1, в якому виконана система сит 12 для просіювання сипкого матеріалу і збору готової продукції (суміші) і її подачі нижньою S-подібною трубою в зону вивантаження (ємність 13), які встановлені під кутом до горизонту. Не кондиційні фракції з нахилених сит 12 скочуються в напрямку відвідної труби 14 в бункер 15 і їх відвантаження гвинтовим робочим органом 16 в ємність 1 7. Робота гнучкого трубчатого сепаратора здійснюється наступним чином. Компоненти змішаних сумішей 1 засипають в бункер 11, включають привід, відкривають шибер і гнучкий канат 3 круглими 4 і бочкоподібними 5 дисками переміщають по трубах і переміщують сипкий матеріал в зону системи отворів 12 для просіювання сипкого матеріалу. Готові фракції і дрібні просіються - в труби 2 - готової продукції, а дрібні і некондиційні в ємність 17 зі вивантажувальним шнеком 18, а готова продукція по нижній трубі 2 надходить в ємність 13. До переваг гнучкого трубчастого сепаратора з вертикальною подачею сипких матеріалів належить розширення технологічних можливостей і підвищення продуктивності праці. 1 UA 108423 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Гнучкий трубчастий сепаратор з вертикальною подачею сипких матеріалів, який виконано у вигляді спарених S-подібних труб з круглим поперечним перерізом, в які встановлено гнучкий канатний дисковий робочий орган з круглими дисками, з можливістю осьового переміщення, приводу, бункера з завантажувальними і вивантажувальними елементами, механізму натягу робочого органу, який відрізняється тим, що в зоні нижньої привідної натяжної станції встановлено завантажувальний бункер сипучого матеріалу, під яким виконана система отворів для просіювання під кутом до горизонту, збору готової суміші і її подачі нижньою S-подібною трубою в зону вивантаження, крім цього в спарені S-подібні труби встановлені бочкоподібні і круглі подавальні диски з певним кроком площинами перпендикулярними до осі канату, причому бочкоподібні диски виконані збільшеного діаметра в сторону їх руху, а крок між ними вибрано в залежності від конструкції приводу. 2 UA 108423 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
