Гнучкий канатний конвеєр-змішувач

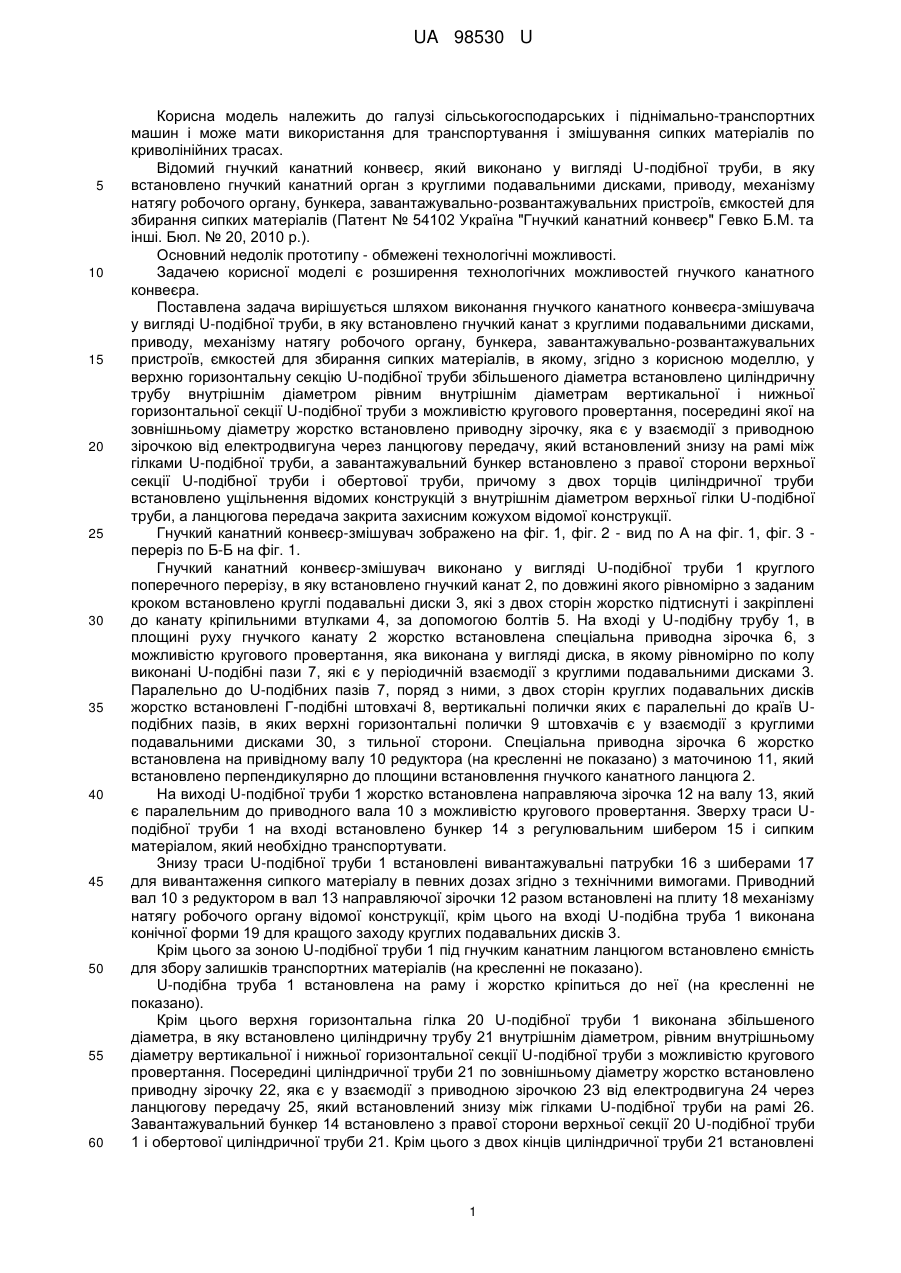

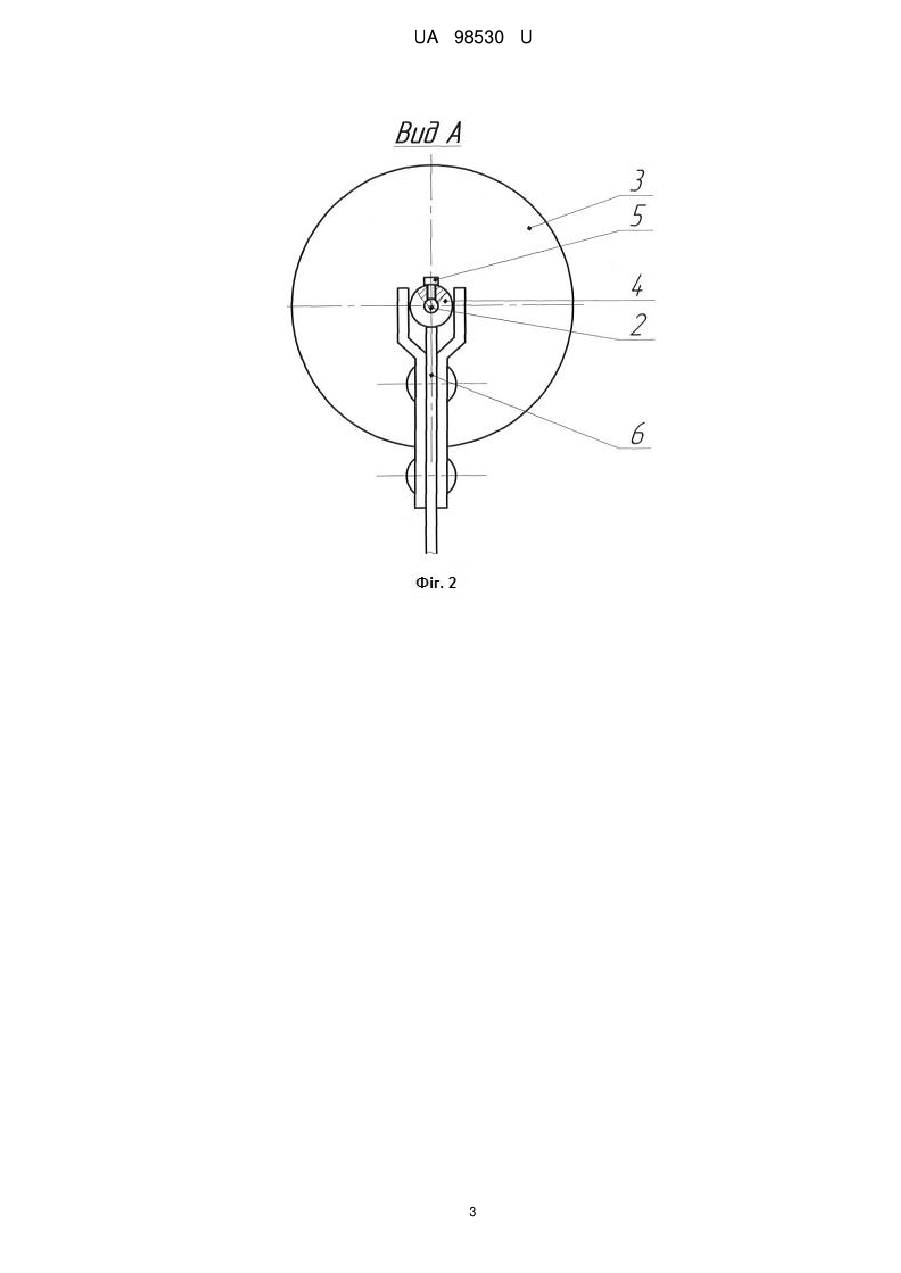

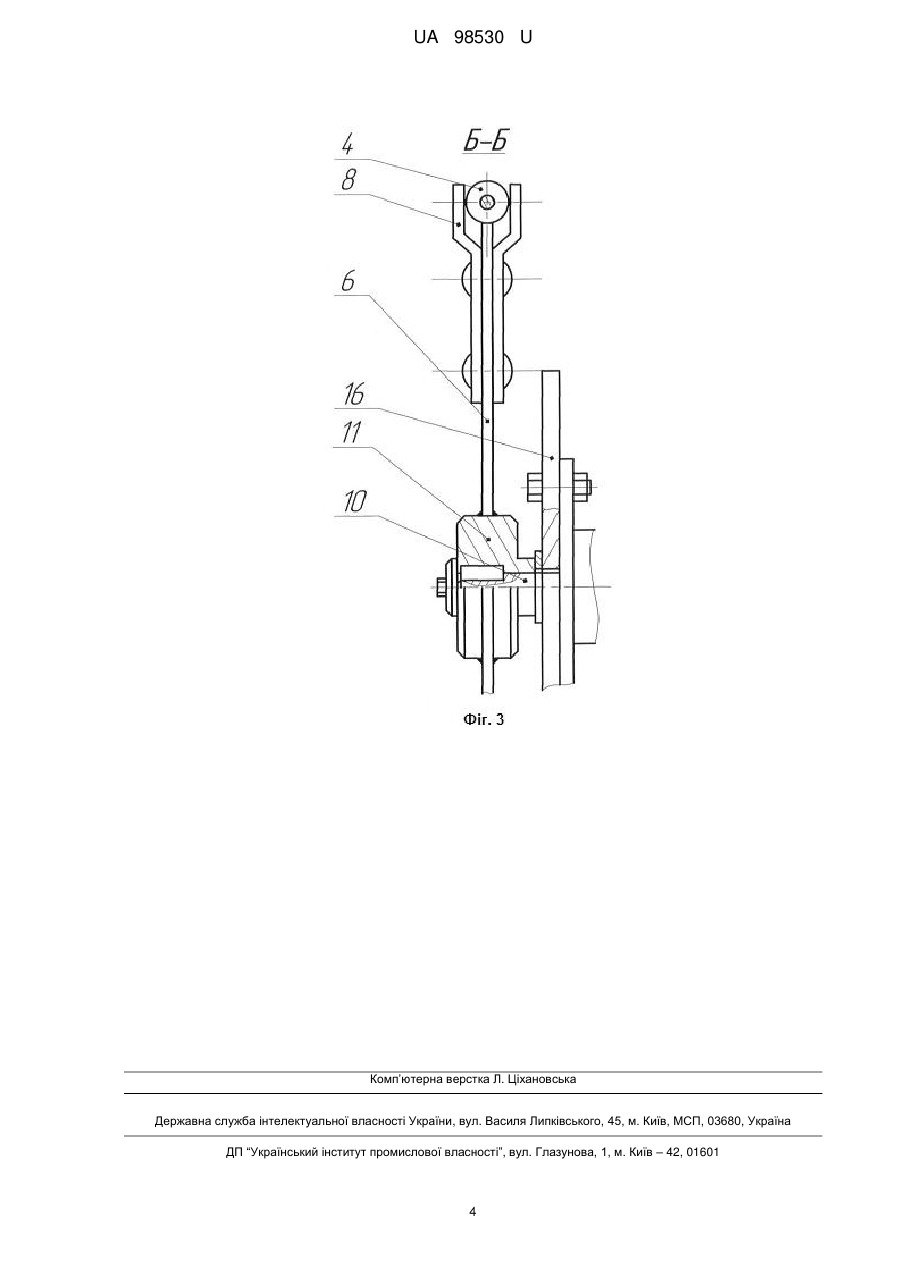

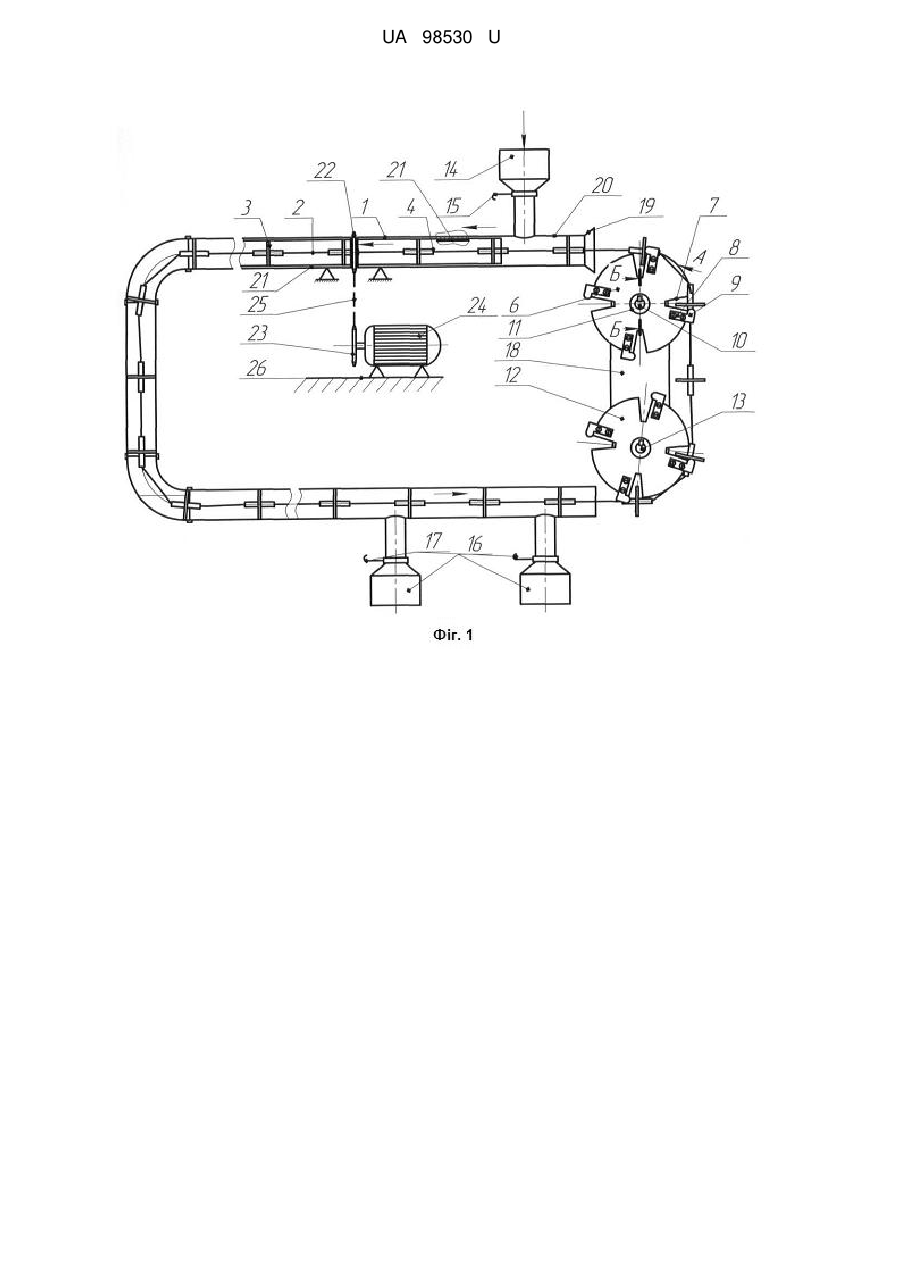

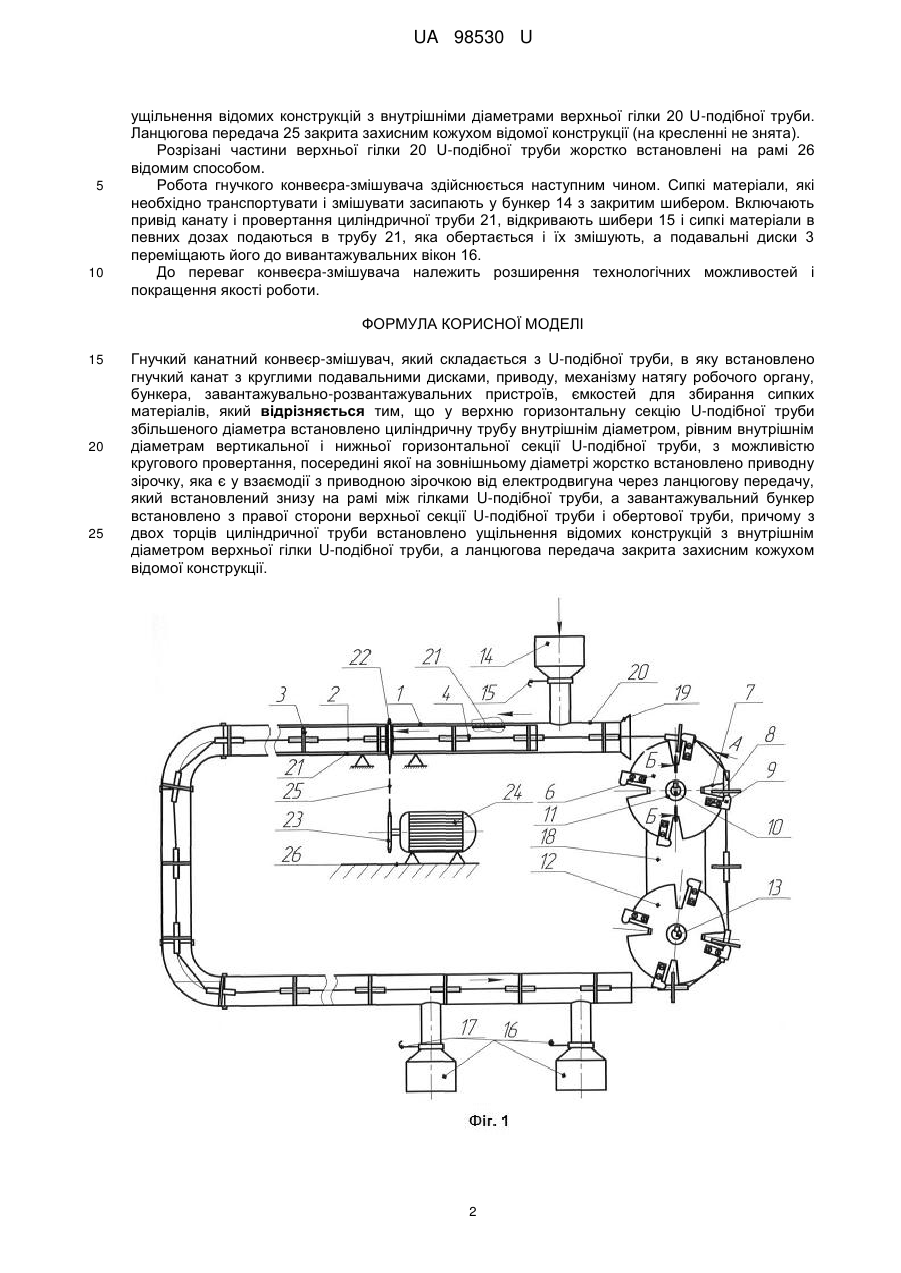

Реферат: Гнучкий канатний конвеєр-змішувач складається з U-подібної труби, в яку встановлено гнучкий канат з круглими подавальними дисками, приводу, механізму натягу робочого органу, бункера, завантажувально-розвантажувальних пристроїв, ємкостей для збирання сипких матеріалів. У верхню горизонтальну секцію U-подібної труби збільшеного діаметра встановлено циліндричну трубу внутрішнім діаметром, рівним внутрішнім діаметрам вертикальної і нижньої горизонтальної секції U-подібної труби, з можливістю кругового провертання, посередині якої на зовнішньому діаметрі жорстко встановлено приводну зірочку, яка є у взаємодії з приводною зірочкою від електродвигуна через ланцюгову передачу, який встановлений знизу на рамі між гілками U-подібної труби. Завантажувальний бункер встановлено з правої сторони верхньої секції U-подібної труби і обертової труби, причому з двох торців циліндричної труби встановлено ущільнення відомих конструкцій з внутрішнім діаметром верхньої гілки U-подібної труби, а ланцюгова передача закрита захисним кожухом відомої конструкції. UA 98530 U (12) UA 98530 U UA 98530 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі сільськогосподарських і піднімально-транспортних машин і може мати використання для транспортування і змішування сипких матеріалів по криволінійних трасах. Відомий гнучкий канатний конвеєр, який виконано у вигляді U-подібної труби, в яку встановлено гнучкий канатний орган з круглими подавальними дисками, приводу, механізму натягу робочого органу, бункера, завантажувально-розвантажувальних пристроїв, ємкостей для збирання сипких матеріалів (Патент № 54102 Україна "Гнучкий канатний конвеєр" Гевко Б.М. та інші. Бюл. № 20, 2010 р.). Основний недолік прототипу - обмежені технологічні можливості. Задачею корисної моделі є розширення технологічних можливостей гнучкого канатного конвеєра. Поставлена задача вирішується шляхом виконання гнучкого канатного конвеєра-змішувача у вигляді U-подібної труби, в яку встановлено гнучкий канат з круглими подавальними дисками, приводу, механізму натягу робочого органу, бункера, завантажувально-розвантажувальних пристроїв, ємкостей для збирання сипких матеріалів, в якому, згідно з корисною моделлю, у верхню горизонтальну секцію U-подібної труби збільшеного діаметра встановлено циліндричну трубу внутрішнім діаметром рівним внутрішнім діаметрам вертикальної і нижньої горизонтальної секції U-подібної труби з можливістю кругового провертання, посередині якої на зовнішньому діаметру жорстко встановлено приводну зірочку, яка є у взаємодії з приводною зірочкою від електродвигуна через ланцюгову передачу, який встановлений знизу на рамі між гілками U-подібної труби, а завантажувальний бункер встановлено з правої сторони верхньої секції U-подібної труби і обертової труби, причому з двох торців циліндричної труби встановлено ущільнення відомих конструкцій з внутрішнім діаметром верхньої гілки U-подібної труби, а ланцюгова передача закрита захисним кожухом відомої конструкції. Гнучкий канатний конвеєр-змішувач зображено на фіг. 1, фіг. 2 - вид по А на фіг. 1, фіг. 3 переріз по Б-Б на фіг. 1. Гнучкий канатний конвеєр-змішувач виконано у вигляді U-подібної труби 1 круглого поперечного перерізу, в яку встановлено гнучкий канат 2, по довжині якого рівномірно з заданим кроком встановлено круглі подавальні диски 3, які з двох сторін жорстко підтиснуті і закріплені до канату кріпильними втулками 4, за допомогою болтів 5. На вході у U-подібну трубу 1, в площині руху гнучкого канату 2 жорстко встановлена спеціальна приводна зірочка 6, з можливістю кругового провертання, яка виконана у вигляді диска, в якому рівномірно по колу виконані U-подібні пази 7, які є у періодичній взаємодії з круглими подавальними дисками 3. Паралельно до U-подібних пазів 7, поряд з ними, з двох сторін круглих подавальних дисків жорстко встановлені Г-подібні штовхачі 8, вертикальні полички яких є паралельні до країв Uподібних пазів, в яких верхні горизонтальні полички 9 штовхачів є у взаємодії з круглими подавальними дисками 30, з тильної сторони. Спеціальна приводна зірочка 6 жорстко встановлена на привідному валу 10 редуктора (на кресленні не показано) з маточиною 11, який встановлено перпендикулярно до площини встановлення гнучкого канатного ланцюга 2. На виході U-подібної труби 1 жорстко встановлена направляюча зірочка 12 на валу 13, який є паралельним до приводного вала 10 з можливістю кругового провертання. Зверху траси Uподібної труби 1 на вході встановлено бункер 14 з регулювальним шибером 15 і сипким матеріалом, який необхідно транспортувати. Знизу траси U-подібної труби 1 встановлені вивантажувальні патрубки 16 з шиберами 17 для вивантаження сипкого матеріалу в певних дозах згідно з технічними вимогами. Приводний вал 10 з редуктором в вал 13 направляючої зірочки 12 разом встановлені на плиту 18 механізму натягу робочого органу відомої конструкції, крім цього на вході U-подібна труба 1 виконана конічної форми 19 для кращого заходу круглих подавальних дисків 3. Крім цього за зоною U-подібної труби 1 під гнучким канатним ланцюгом встановлено ємність для збору залишків транспортних матеріалів (на кресленні не показано). U-подібна труба 1 встановлена на раму і жорстко кріпиться до неї (на кресленні не показано). Крім цього верхня горизонтальна гілка 20 U-подібної труби 1 виконана збільшеного діаметра, в яку встановлено циліндричну трубу 21 внутрішнім діаметром, рівним внутрішньому діаметру вертикальної і нижньої горизонтальної секції U-подібної труби з можливістю кругового провертання. Посередині циліндричної труби 21 по зовнішньому діаметру жорстко встановлено приводну зірочку 22, яка є у взаємодії з приводною зірочкою 23 від електродвигуна 24 через ланцюгову передачу 25, який встановлений знизу між гілками U-подібної труби на рамі 26. Завантажувальний бункер 14 встановлено з правої сторони верхньої секції 20 U-подібної труби 1 і обертової циліндричної труби 21. Крім цього з двох кінців циліндричної труби 21 встановлені 1 UA 98530 U 5 10 ущільнення відомих конструкцій з внутрішніми діаметрами верхньої гілки 20 U-подібної труби. Ланцюгова передача 25 закрита захисним кожухом відомої конструкції (на кресленні не знята). Розрізані частини верхньої гілки 20 U-подібної труби жорстко встановлені на рамі 26 відомим способом. Робота гнучкого конвеєра-змішувача здійснюється наступним чином. Сипкі матеріали, які необхідно транспортувати і змішувати засипають у бункер 14 з закритим шибером. Включають привід канату і провертання циліндричної труби 21, відкривають шибери 15 і сипкі матеріали в певних дозах подаються в трубу 21, яка обертається і їх змішують, а подавальні диски 3 переміщають його до вивантажувальних вікон 16. До переваг конвеєра-змішувача належить розширення технологічних можливостей і покращення якості роботи. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 Гнучкий канатний конвеєр-змішувач, який складається з U-подібної труби, в яку встановлено гнучкий канат з круглими подавальними дисками, приводу, механізму натягу робочого органу, бункера, завантажувально-розвантажувальних пристроїв, ємкостей для збирання сипких матеріалів, який відрізняється тим, що у верхню горизонтальну секцію U-подібної труби збільшеного діаметра встановлено циліндричну трубу внутрішнім діаметром, рівним внутрішнім діаметрам вертикальної і нижньої горизонтальної секції U-подібної труби, з можливістю кругового провертання, посередині якої на зовнішньому діаметрі жорстко встановлено приводну зірочку, яка є у взаємодії з приводною зірочкою від електродвигуна через ланцюгову передачу, який встановлений знизу на рамі між гілками U-подібної труби, а завантажувальний бункер встановлено з правої сторони верхньої секції U-подібної труби і обертової труби, причому з двох торців циліндричної труби встановлено ущільнення відомих конструкцій з внутрішнім діаметром верхньої гілки U-подібної труби, а ланцюгова передача закрита захисним кожухом відомої конструкції. 2 UA 98530 U 3 UA 98530 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
