Гнучкий канатний змішувач

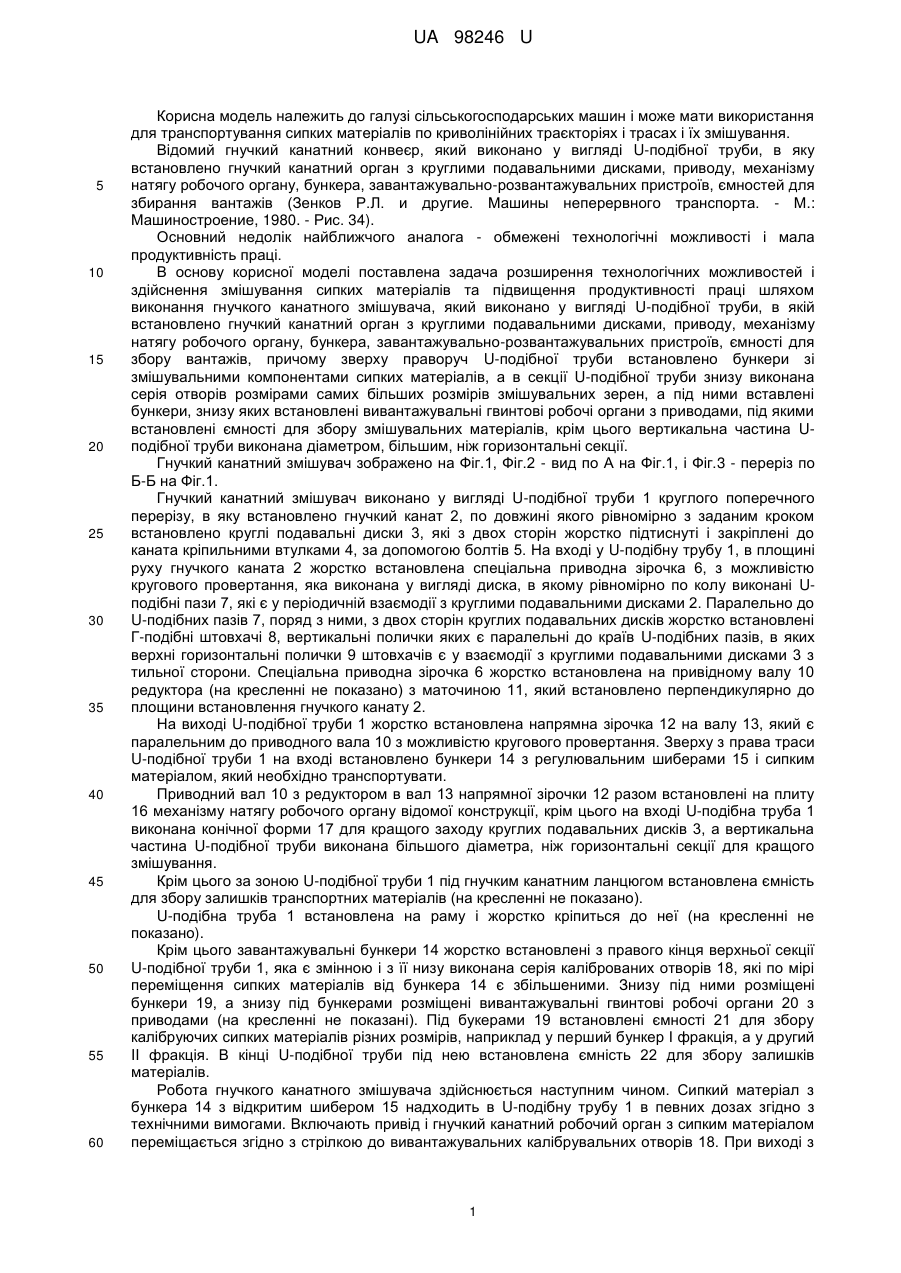

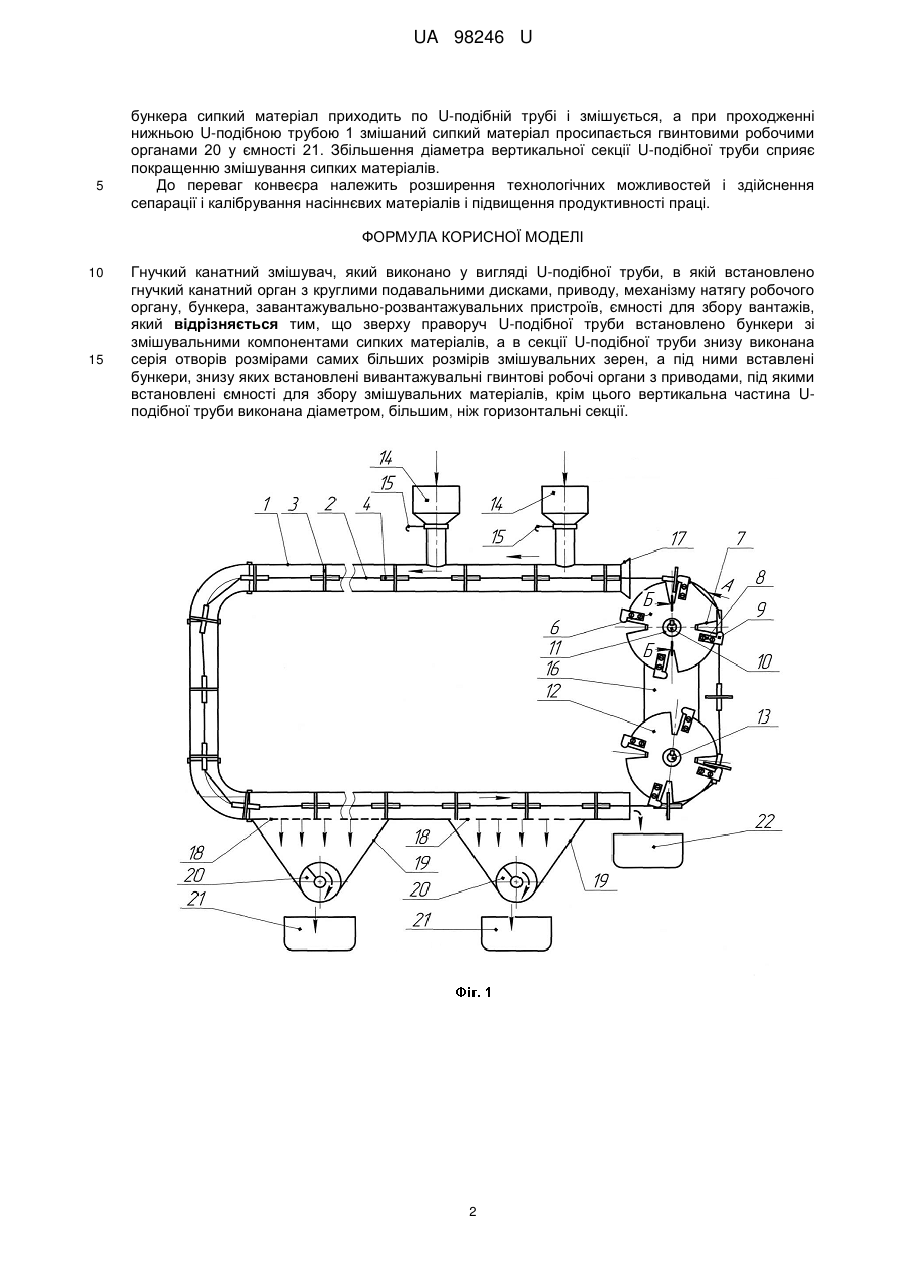

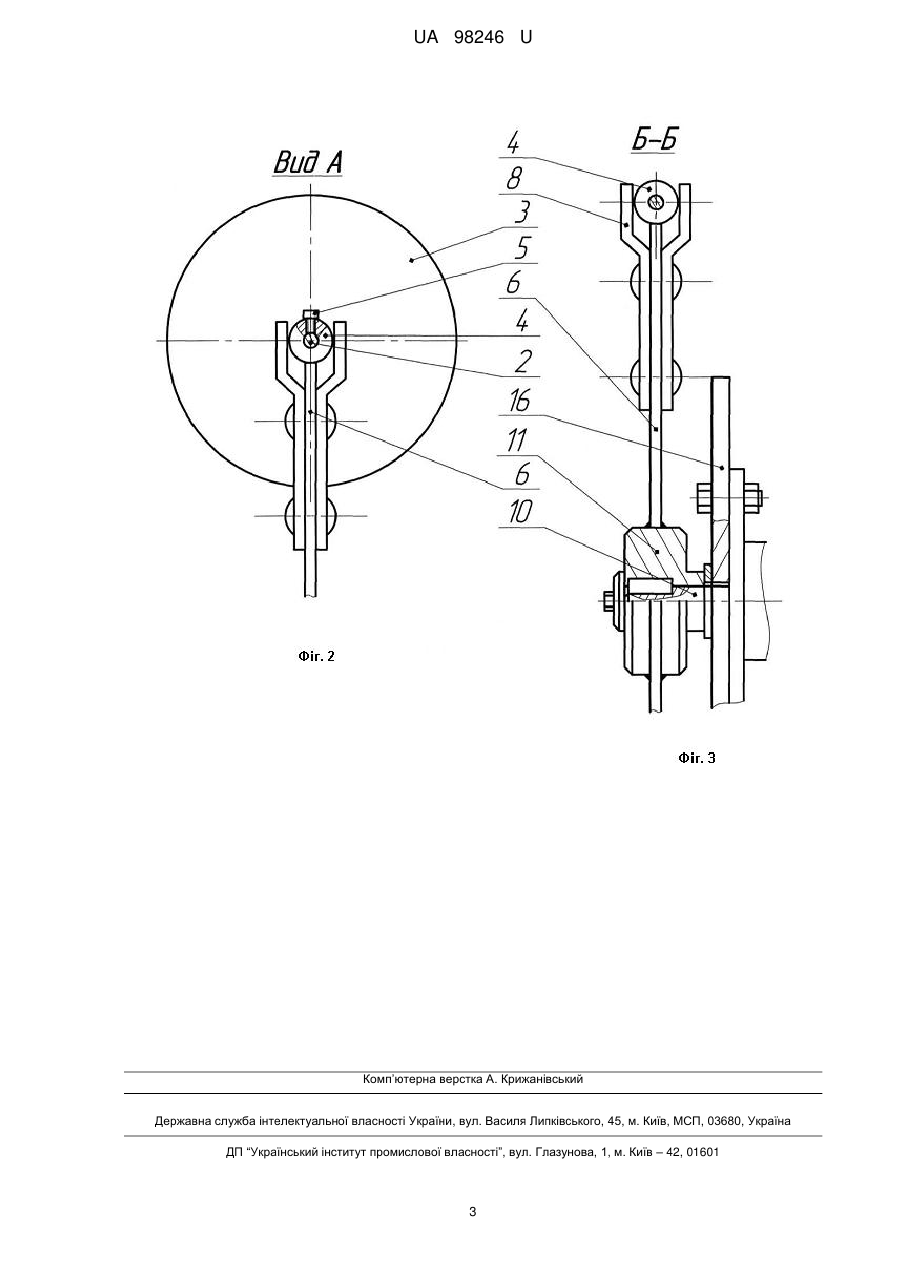

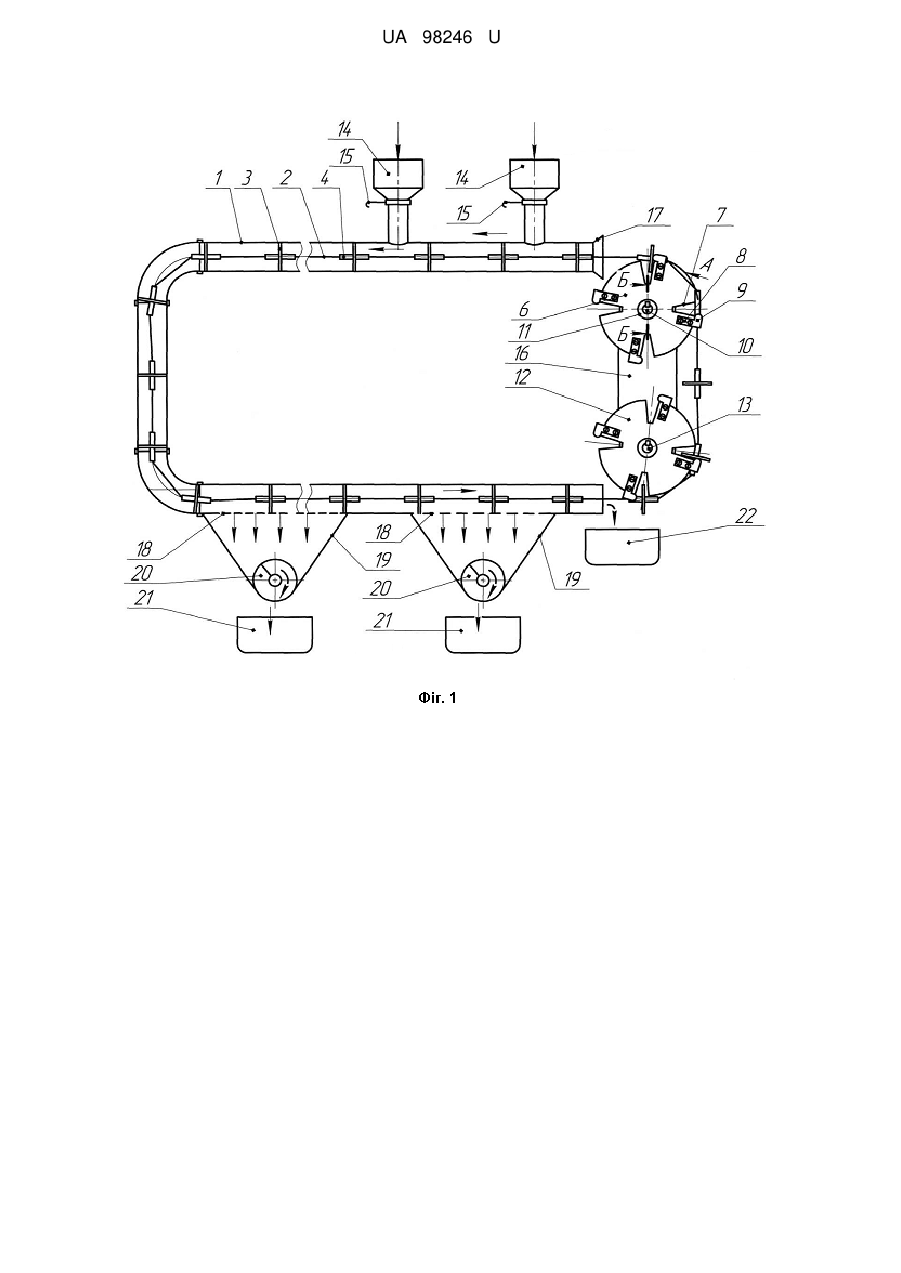

Реферат: UA 98246 U UA 98246 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі сільськогосподарських машин і може мати використання для транспортування сипких матеріалів по криволінійних траєкторіях і трасах і їх змішування. Відомий гнучкий канатний конвеєр, який виконано у вигляді U-подібної труби, в яку встановлено гнучкий канатний орган з круглими подавальними дисками, приводу, механізму натягу робочого органу, бункера, завантажувально-розвантажувальних пристроїв, ємностей для збирання вантажів (Зенков Р.Л. и другие. Машины неперервного транспорта. - М.: Машиностроение, 1980. - Рис. 34). Основний недолік найближчого аналога - обмежені технологічні можливості і мала продуктивність праці. В основу корисної моделі поставлена задача розширення технологічних можливостей і здійснення змішування сипких матеріалів та підвищення продуктивності праці шляхом виконання гнучкого канатного змішувача, який виконано у вигляді U-подібної труби, в якій встановлено гнучкий канатний орган з круглими подавальними дисками, приводу, механізму натягу робочого органу, бункера, завантажувально-розвантажувальних пристроїв, ємності для збору вантажів, причому зверху праворуч U-подібної труби встановлено бункери зі змішувальними компонентами сипких матеріалів, а в секції U-подібної труби знизу виконана серія отворів розмірами самих більших розмірів змішувальних зерен, а під ними вставлені бункери, знизу яких встановлені вивантажувальні гвинтові робочі органи з приводами, під якими встановлені ємності для збору змішувальних матеріалів, крім цього вертикальна частина Uподібної труби виконана діаметром, більшим, ніж горизонтальні секції. Гнучкий канатний змішувач зображено на Фіг.1, Фіг.2 - вид по А на Фіг.1, і Фіг.3 - переріз по Б-Б на Фіг.1. Гнучкий канатний змішувач виконано у вигляді U-подібної труби 1 круглого поперечного перерізу, в яку встановлено гнучкий канат 2, по довжині якого рівномірно з заданим кроком встановлено круглі подавальні диски 3, які з двох сторін жорстко підтиснуті і закріплені до каната кріпильними втулками 4, за допомогою болтів 5. На вході у U-подібну трубу 1, в площині руху гнучкого каната 2 жорстко встановлена спеціальна приводна зірочка 6, з можливістю кругового провертання, яка виконана у вигляді диска, в якому рівномірно по колу виконані Uподібні пази 7, які є у періодичній взаємодії з круглими подавальними дисками 2. Паралельно до U-подібних пазів 7, поряд з ними, з двох сторін круглих подавальних дисків жорстко встановлені Г-подібні штовхачі 8, вертикальні полички яких є паралельні до країв U-подібних пазів, в яких верхні горизонтальні полички 9 штовхачів є у взаємодії з круглими подавальними дисками 3 з тильної сторони. Спеціальна приводна зірочка 6 жорстко встановлена на привідному валу 10 редуктора (на кресленні не показано) з маточиною 11, який встановлено перпендикулярно до площини встановлення гнучкого канату 2. На виході U-подібної труби 1 жорстко встановлена напрямна зірочка 12 на валу 13, який є паралельним до приводного вала 10 з можливістю кругового провертання. Зверху з права траси U-подібної труби 1 на вході встановлено бункери 14 з регулювальним шиберами 15 і сипким матеріалом, який необхідно транспортувати. Приводний вал 10 з редуктором в вал 13 напрямної зірочки 12 разом встановлені на плиту 16 механізму натягу робочого органу відомої конструкції, крім цього на вході U-подібна труба 1 виконана конічної форми 17 для кращого заходу круглих подавальних дисків 3, а вертикальна частина U-подібної труби виконана більшого діаметра, ніж горизонтальні секції для кращого змішування. Крім цього за зоною U-подібної труби 1 під гнучким канатним ланцюгом встановлена ємність для збору залишків транспортних матеріалів (на кресленні не показано). U-подібна труба 1 встановлена на раму і жорстко кріпиться до неї (на кресленні не показано). Крім цього завантажувальні бункери 14 жорстко встановлені з правого кінця верхньої секції U-подібної труби 1, яка є змінною і з її низу виконана серія каліброваних отворів 18, які по мірі переміщення сипких матеріалів від бункера 14 є збільшеними. Знизу під ними розміщені бункери 19, а знизу під бункерами розміщені вивантажувальні гвинтові робочі органи 20 з приводами (на кресленні не показані). Під букерами 19 встановлені ємності 21 для збору калібруючих сипких матеріалів різних розмірів, наприклад у перший бункер І фракція, а у другий II фракція. В кінці U-подібної труби під нею встановлена ємність 22 для збору залишків матеріалів. Робота гнучкого канатного змішувача здійснюється наступним чином. Сипкий матеріал з бункера 14 з відкритим шибером 15 надходить в U-подібну трубу 1 в певних дозах згідно з технічними вимогами. Включають привід і гнучкий канатний робочий орган з сипким матеріалом переміщається згідно з стрілкою до вивантажувальних калібрувальних отворів 18. При виході з 1 UA 98246 U 5 бункера сипкий матеріал приходить по U-подібній трубі і змішується, а при проходженні нижньою U-подібною трубою 1 змішаний сипкий матеріал просипається гвинтовими робочими органами 20 у ємності 21. Збільшення діаметра вертикальної секції U-подібної труби сприяє покращенню змішування сипких матеріалів. До переваг конвеєра належить розширення технологічних можливостей і здійснення сепарації і калібрування насіннєвих матеріалів і підвищення продуктивності праці. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Гнучкий канатний змішувач, який виконано у вигляді U-подібної труби, в якій встановлено гнучкий канатний орган з круглими подавальними дисками, приводу, механізму натягу робочого органу, бункера, завантажувально-розвантажувальних пристроїв, ємності для збору вантажів, який відрізняється тим, що зверху праворуч U-подібної труби встановлено бункери зі змішувальними компонентами сипких матеріалів, а в секції U-подібної труби знизу виконана серія отворів розмірами самих більших розмірів змішувальних зерен, а під ними вставлені бункери, знизу яких встановлені вивантажувальні гвинтові робочі органи з приводами, під якими встановлені ємності для збору змішувальних матеріалів, крім цього вертикальна частина Uподібної труби виконана діаметром, більшим, ніж горизонтальні секції. 2 UA 98246 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
