Транспортні ноші

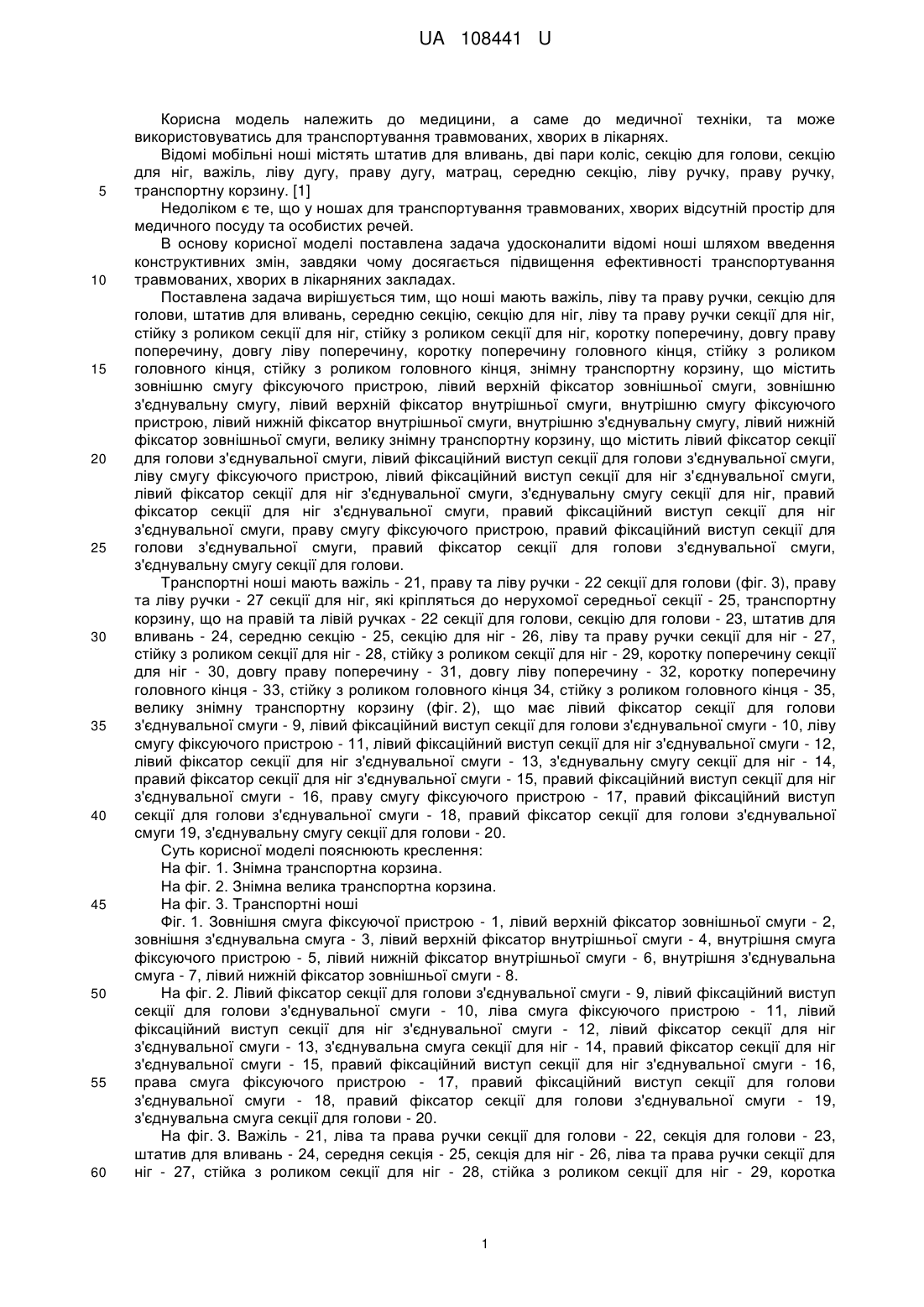

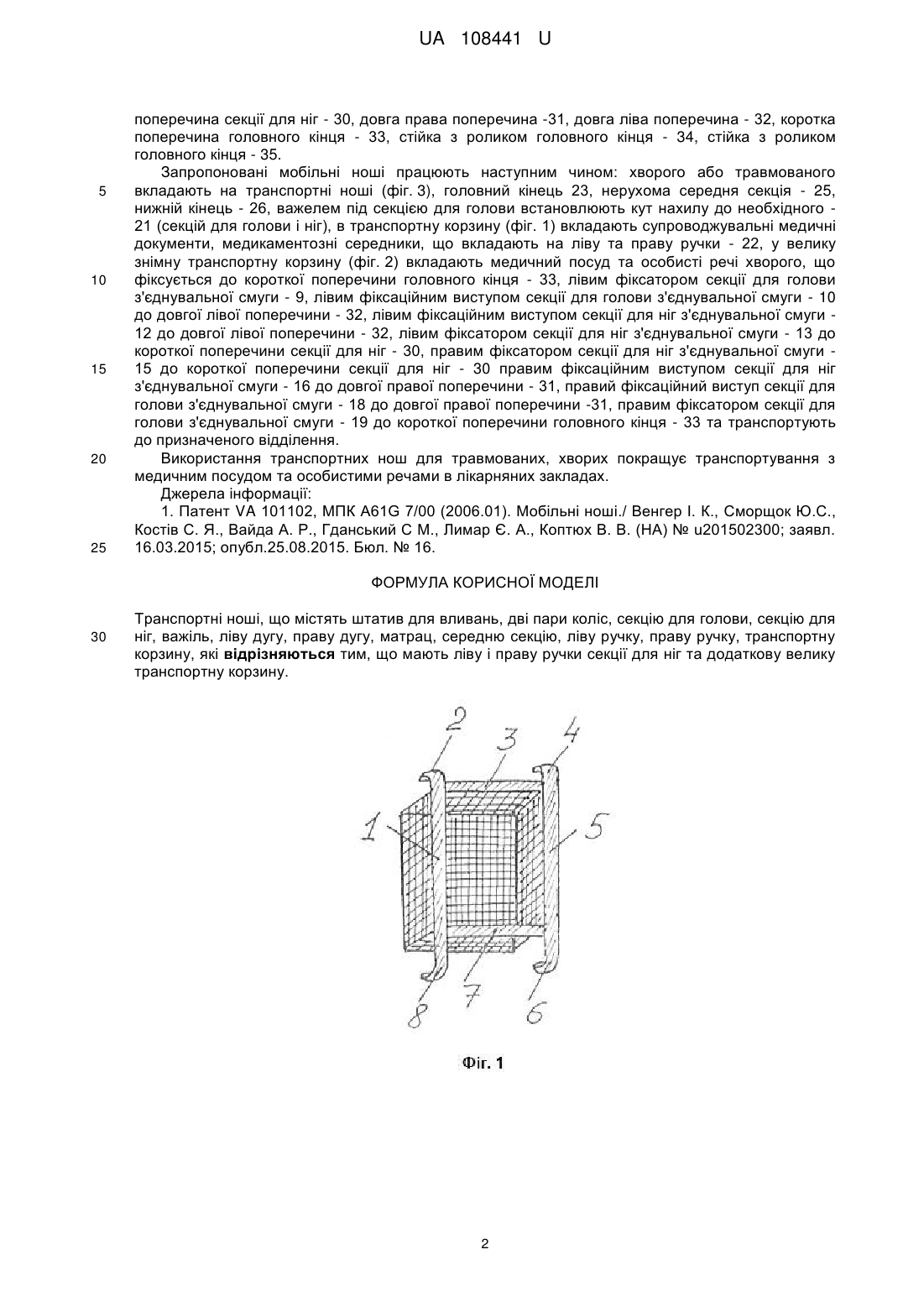

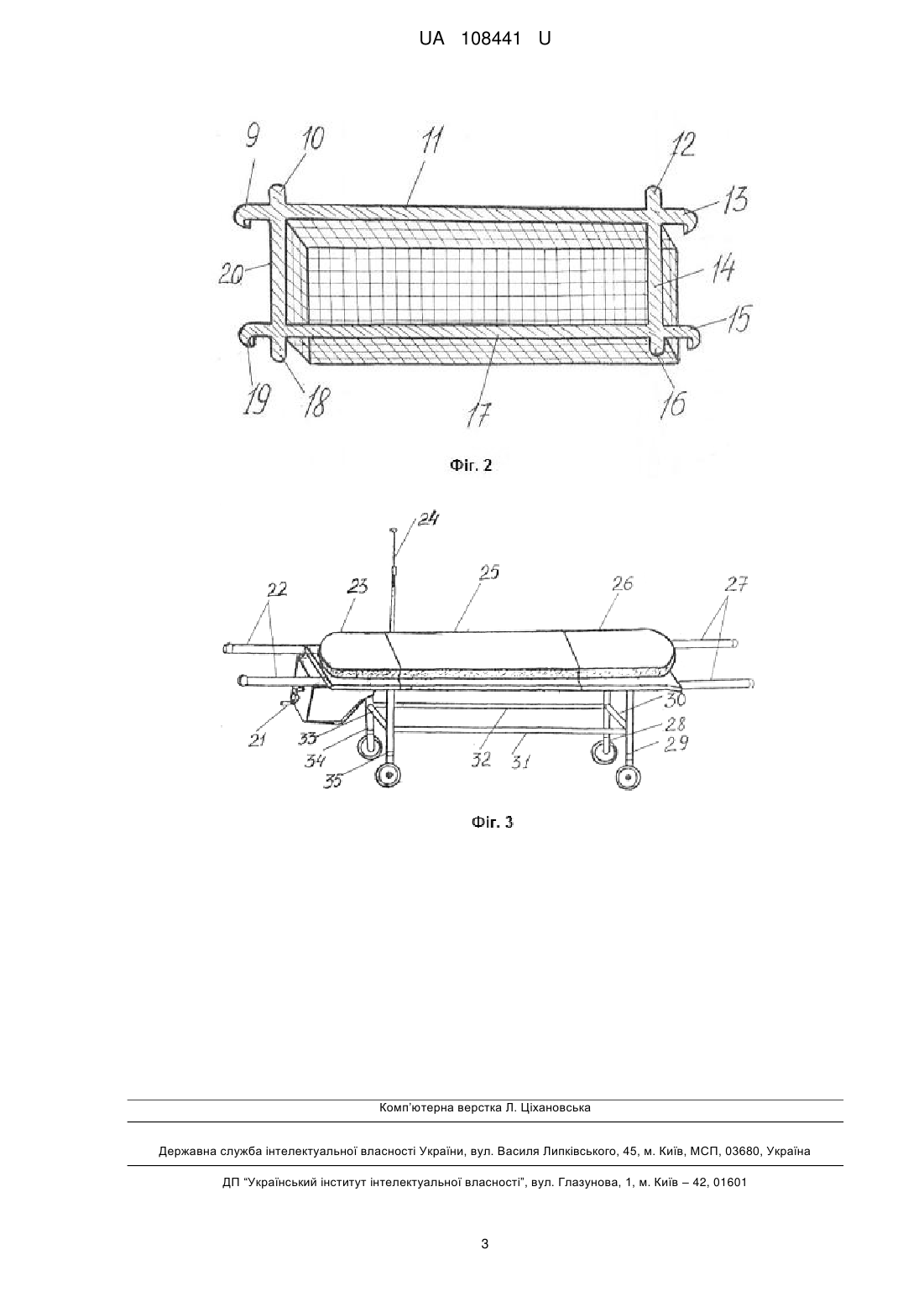

Реферат: Транспортні ноші містять штатив для вливань, дві пари коліс, секцію для голови, секцію для ніг, важіль, ліву дугу, праву дугу, матрац, середню секцію, ліву ручку, праву ручку, транспортну корзину. Ноші доповнені лівою та правою ручками секції для ніг та додатково великою транспортною корзиною. UA 108441 U (12) UA 108441 U UA 108441 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медицини, а саме до медичної техніки, та може використовуватись для транспортування травмованих, хворих в лікарнях. Відомі мобільні ноші містять штатив для вливань, дві пари коліс, секцію для голови, секцію для ніг, важіль, ліву дугу, праву дугу, матрац, середню секцію, ліву ручку, праву ручку, транспортну корзину. [1] Недоліком є те, що у ношах для транспортування травмованих, хворих відсутній простір для медичного посуду та особистих речей. В основу корисної моделі поставлена задача удосконалити відомі ноші шляхом введення конструктивних змін, завдяки чому досягається підвищення ефективності транспортування травмованих, хворих в лікарняних закладах. Поставлена задача вирішується тим, що ноші мають важіль, ліву та праву ручки, секцію для голови, штатив для вливань, середню секцію, секцію для ніг, ліву та праву ручки секції для ніг, стійку з роликом секції для ніг, стійку з роликом секції для ніг, коротку поперечину, довгу праву поперечину, довгу ліву поперечину, коротку поперечину головного кінця, стійку з роликом головного кінця, стійку з роликом головного кінця, знімну транспортну корзину, що містить зовнішню смугу фіксуючого пристрою, лівий верхній фіксатор зовнішньої смуги, зовнішню з'єднувальну смугу, лівий верхній фіксатор внутрішньої смуги, внутрішню смугу фіксуючого пристрою, лівий нижній фіксатор внутрішньої смуги, внутрішню з'єднувальну смугу, лівий нижній фіксатор зовнішньої смуги, велику знімну транспортну корзину, що містить лівий фіксатор секції для голови з'єднувальної смуги, лівий фіксаційний виступ секції для голови з'єднувальної смуги, ліву смугу фіксуючого пристрою, лівий фіксаційний виступ секції для ніг з'єднувальної смуги, лівий фіксатор секції для ніг з'єднувальної смуги, з'єднувальну смугу секції для ніг, правий фіксатор секції для ніг з'єднувальної смуги, правий фіксаційний виступ секції для ніг з'єднувальної смуги, праву смугу фіксуючого пристрою, правий фіксаційний виступ секції для голови з'єднувальної смуги, правий фіксатор секції для голови з'єднувальної смуги, з'єднувальну смугу секції для голови. Транспортні ноші мають важіль - 21, праву та ліву ручки - 22 секції для голови (фіг. 3), праву та ліву ручки - 27 секції для ніг, які кріпляться до нерухомої середньої секції - 25, транспортну корзину, що на правій та лівій ручках - 22 секції для голови, секцію для голови - 23, штатив для вливань - 24, середню секцію - 25, секцію для ніг - 26, ліву та праву ручки секції для ніг - 27, стійку з роликом секції для ніг - 28, стійку з роликом секції для ніг - 29, коротку поперечину секції для ніг - 30, довгу праву поперечину - 31, довгу ліву поперечину - 32, коротку поперечину головного кінця - 33, стійку з роликом головного кінця 34, стійку з роликом головного кінця - 35, велику знімну транспортну корзину (фіг. 2), що має лівий фіксатор секції для голови з'єднувальної смуги - 9, лівий фіксаційний виступ секції для голови з'єднувальної смуги - 10, ліву смугу фіксуючого пристрою - 11, лівий фіксаційний виступ секції для ніг з'єднувальної смуги - 12, лівий фіксатор секції для ніг з'єднувальної смуги - 13, з'єднувальну смугу секції для ніг - 14, правий фіксатор секції для ніг з'єднувальної смуги - 15, правий фіксаційний виступ секції для ніг з'єднувальної смуги - 16, праву смугу фіксуючого пристрою - 17, правий фіксаційний виступ секції для голови з'єднувальної смуги - 18, правий фіксатор секції для голови з'єднувальної смуги 19, з'єднувальну смугу секції для голови - 20. Суть корисної моделі пояснюють креслення: На фіг. 1. Знімна транспортна корзина. На фіг. 2. Знімна велика транспортна корзина. На фіг. 3. Транспортні ноші Фіг. 1. Зовнішня смуга фіксуючої пристрою - 1, лівий верхній фіксатор зовнішньої смуги - 2, зовнішня з'єднувальна смуга - 3, лівий верхній фіксатор внутрішньої смуги - 4, внутрішня смуга фіксуючого пристрою - 5, лівий нижній фіксатор внутрішньої смуги - 6, внутрішня з'єднувальна смуга - 7, лівий нижній фіксатор зовнішньої смуги - 8. На фіг. 2. Лівий фіксатор секції для голови з'єднувальної смуги - 9, лівий фіксаційний виступ секції для голови з'єднувальної смуги - 10, ліва смуга фіксуючого пристрою - 11, лівий фіксаційний виступ секції для ніг з'єднувальної смуги - 12, лівий фіксатор секції для ніг з'єднувальної смуги - 13, з'єднувальна смуга секції для ніг - 14, правий фіксатор секції для ніг з'єднувальної смуги - 15, правий фіксаційний виступ секції для ніг з'єднувальної смуги - 16, права смуга фіксуючого пристрою - 17, правий фіксаційний виступ секції для голови з'єднувальної смуги - 18, правий фіксатор секції для голови з'єднувальної смуги - 19, з'єднувальна смуга секції для голови - 20. На фіг. 3. Важіль - 21, ліва та права ручки секції для голови - 22, секція для голови - 23, штатив для вливань - 24, середня секція - 25, секція для ніг - 26, ліва та права ручки секції для ніг - 27, стійка з роликом секції для ніг - 28, стійка з роликом секції для ніг - 29, коротка 1 UA 108441 U 5 10 15 20 25 поперечина секції для ніг - 30, довга права поперечина -31, довга ліва поперечина - 32, коротка поперечина головного кінця - 33, стійка з роликом головного кінця - 34, стійка з роликом головного кінця - 35. Запропоновані мобільні ноші працюють наступним чином: хворого або травмованого вкладають на транспортні ноші (фіг. 3), головний кінець 23, нерухома середня секція - 25, нижній кінець - 26, важелем під секцією для голови встановлюють кут нахилу до необхідного 21 (секцій для голови і ніг), в транспортну корзину (фіг. 1) вкладають супроводжувальні медичні документи, медикаментозні середники, що вкладають на ліву та праву ручки - 22, у велику знімну транспортну корзину (фіг. 2) вкладають медичний посуд та особисті речі хворого, що фіксується до короткої поперечини головного кінця - 33, лівим фіксатором секції для голови з'єднувальної смуги - 9, лівим фіксаційним виступом секції для голови з'єднувальної смуги - 10 до довгої лівої поперечини - 32, лівим фіксаційним виступом секції для ніг з'єднувальної смуги 12 до довгої лівої поперечини - 32, лівим фіксатором секції для ніг з'єднувальної смуги - 13 до короткої поперечини секції для ніг - 30, правим фіксатором секції для ніг з'єднувальної смуги 15 до короткої поперечини секції для ніг - 30 правим фіксаційним виступом секції для ніг з'єднувальної смуги - 16 до довгої правої поперечини - 31, правий фіксаційний виступ секції для голови з'єднувальної смуги - 18 до довгої правої поперечини -31, правим фіксатором секції для голови з'єднувальної смуги - 19 до короткої поперечини головного кінця - 33 та транспортують до призначеного відділення. Використання транспортних нош для травмованих, хворих покращує транспортування з медичним посудом та особистими речами в лікарняних закладах. Джерела інформації: 1. Патент VA 101102, МПК A61G 7/00 (2006.01). Moбільнi ноші./ Венгер І. К., Сморщок Ю.С., Костів С. Я., Вайда А. Р., Гданський С М., Лимар Є. А., Коптюх В. В. (НА) № u201502300; заявл. 16.03.2015; опубл.25.08.2015. Бюл. № 16. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 Транспортні ноші, що містять штатив для вливань, дві пари коліс, секцію для голови, секцію для ніг, важіль, ліву дугу, праву дугу, матрац, середню секцію, ліву ручку, праву ручку, транспортну корзину, які відрізняються тим, що мають ліву і праву ручки секції для ніг та додаткову велику транспортну корзину. 2 UA 108441 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
