Механізм подачі нижньої нитки швейної машини ланцюгового стібка

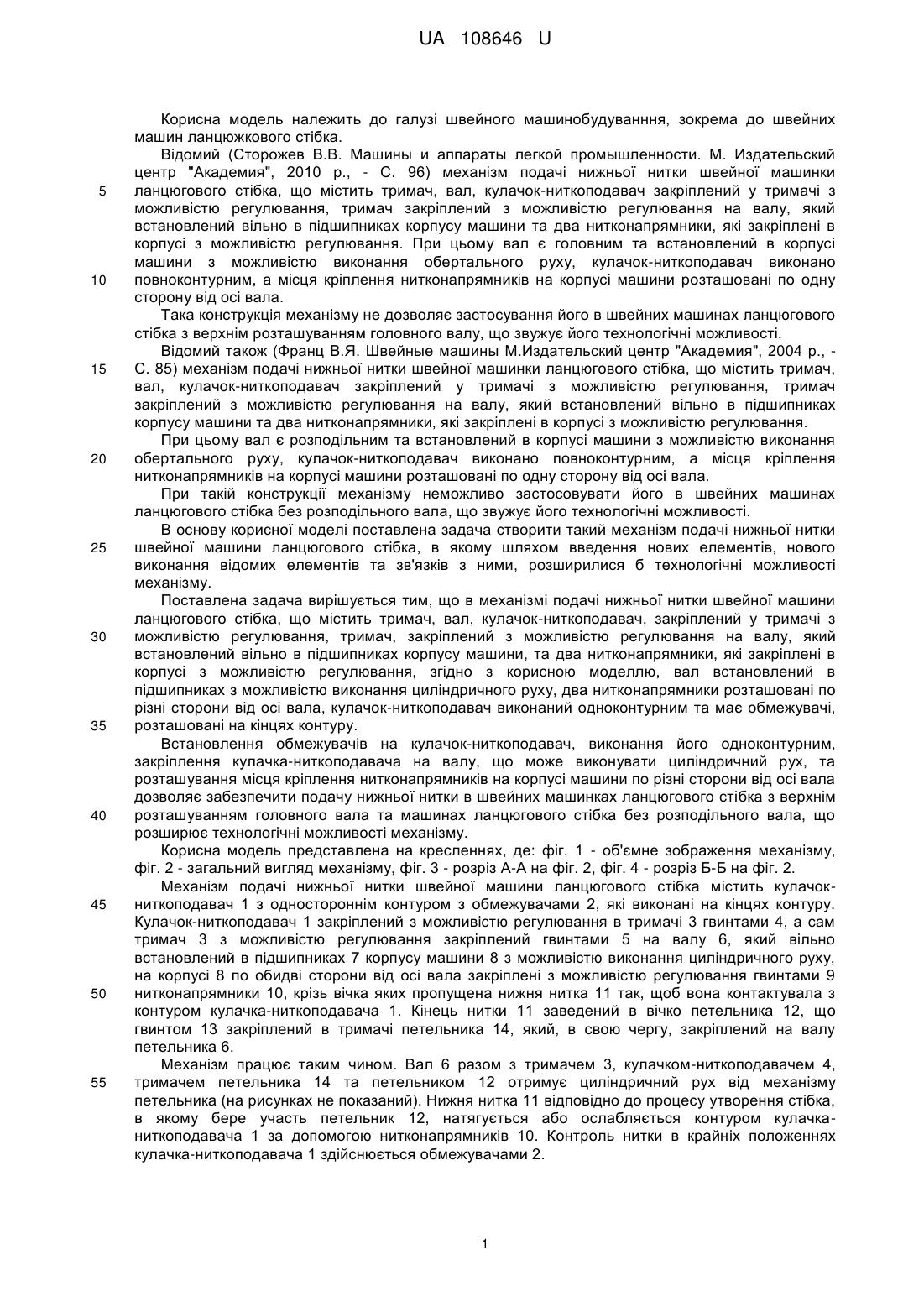

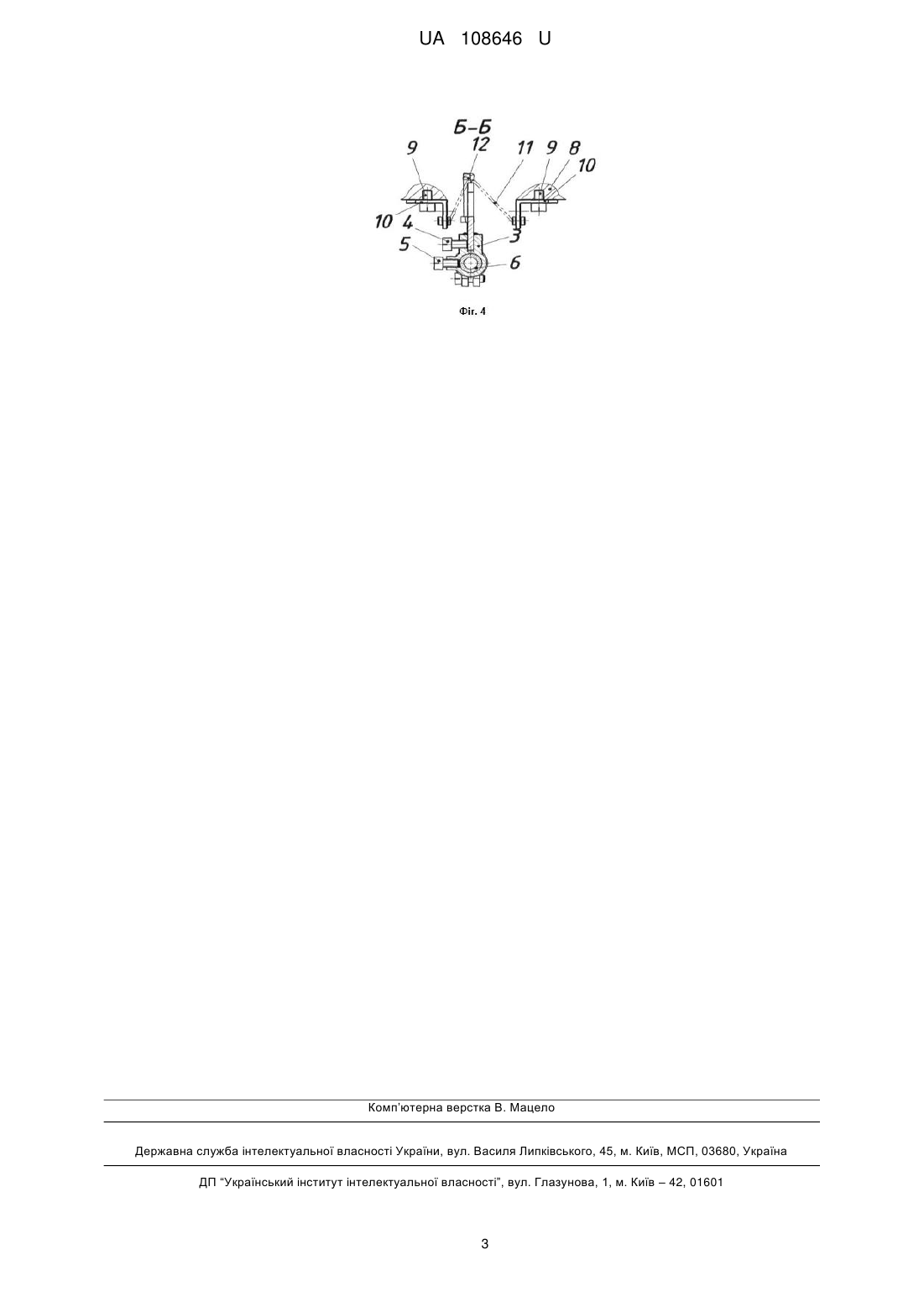

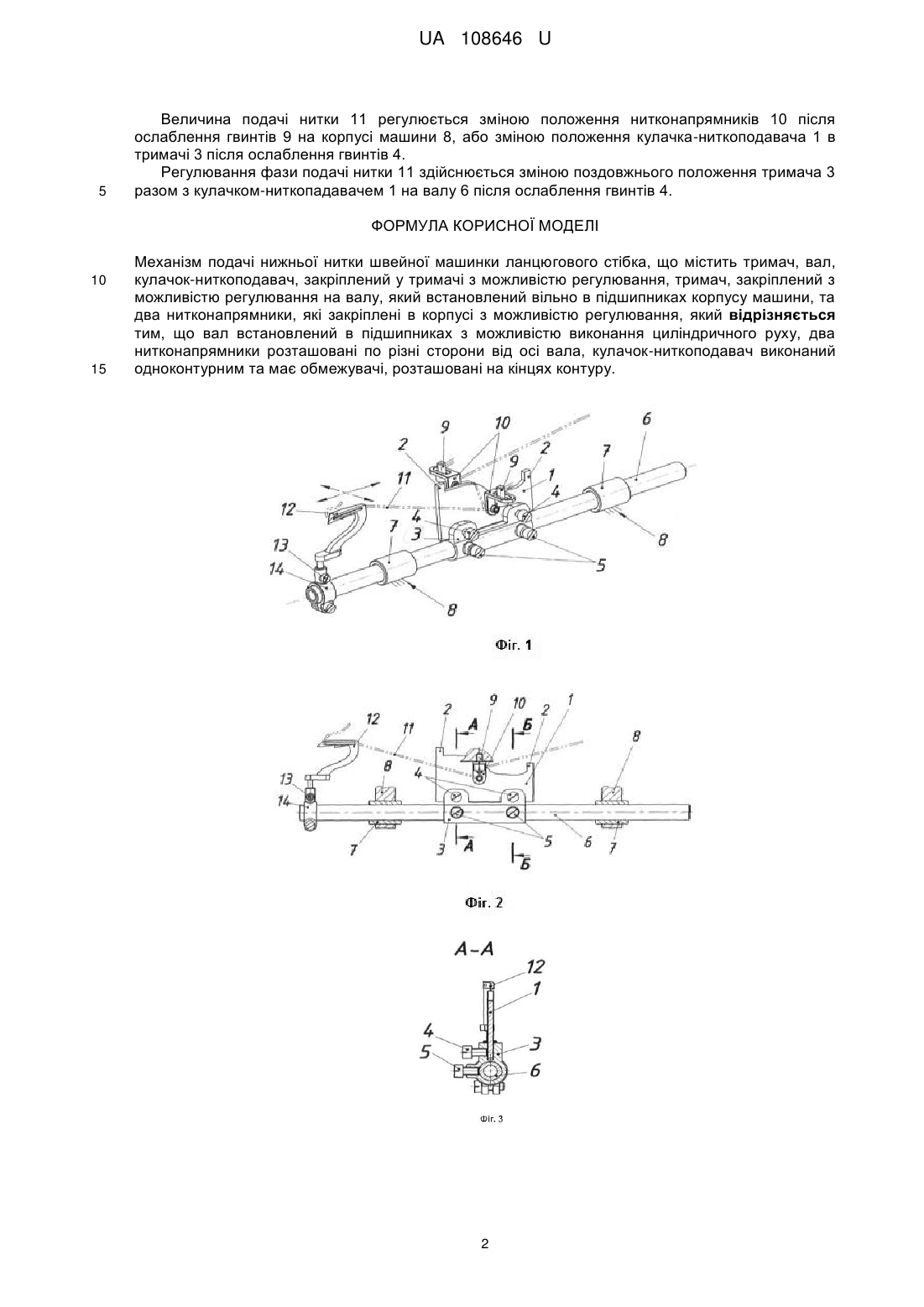

Реферат: Механізм подачі нижньої нитки швейної машинки ланцюгового стібка містить тримач, вал, кулачок-ниткоподавач, закріплений у тримачі, підшипники корпусу машини, два нитконапрямники. Вал встановлений в підшипниках з можливістю виконання циліндричного руху, два нитконапрямники розташовані по різні сторони від осі вала, кулачок-ниткоподавач виконаний одноконтурним та має обмежувачі, розташовані на кінцях контуру. UA 108646 U (54) МЕХАНІЗМ ПОДАЧІ НИЖНЬОЇ НИТКИ ШВЕЙНОЇ МАШИНИ ЛАНЦЮГОВОГО СТІБКА UA 108646 U UA 108646 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі швейного машинобудуванння, зокрема до швейних машин ланцюжкового стібка. Відомий (Сторожев В.В. Машины и аппараты легкой промышленности. М. Издательский центр "Академия", 2010 р., - С. 96) механізм подачі нижньої нитки швейної машинки ланцюгового стібка, що містить тримач, вал, кулачок-ниткоподавач закріплений у тримачі з можливістю регулювання, тримач закріплений з можливістю регулювання на валу, який встановлений вільно в підшипниках корпусу машини та два нитконапрямники, які закріплені в корпусі з можливістю регулювання. При цьому вал є головним та встановлений в корпусі машини з можливістю виконання обертального руху, кулачок-ниткоподавач виконано повноконтурним, а місця кріплення нитконапрямників на корпусі машини розташовані по одну сторону від осі вала. Така конструкція механізму не дозволяє застосування його в швейних машинах ланцюгового стібка з верхнім розташуванням головного валу, що звужує його технологічні можливості. Відомий також (Франц В.Я. Швейные машины М.Издательский центр "Академия", 2004 р., С. 85) механізм подачі нижньої нитки швейної машинки ланцюгового стібка, що містить тримач, вал, кулачок-ниткоподавач закріплений у тримачі з можливістю регулювання, тримач закріплений з можливістю регулювання на валу, який встановлений вільно в підшипниках корпусу машини та два нитконапрямники, які закріплені в корпусі з можливістю регулювання. При цьому вал є розподільним та встановлений в корпусі машини з можливістю виконання обертального руху, кулачок-ниткоподавач виконано повноконтурним, а місця кріплення нитконапрямників на корпусі машини розташовані по одну сторону від осі вала. При такій конструкції механізму неможливо застосовувати його в швейних машинах ланцюгового стібка без розподільного вала, що звужує його технологічні можливості. В основу корисної моделі поставлена задача створити такий механізм подачі нижньої нитки швейної машини ланцюгового стібка, в якому шляхом введення нових елементів, нового виконання відомих елементів та зв'язків з ними, розширилися б технологічні можливості механізму. Поставлена задача вирішується тим, що в механізмі подачі нижньої нитки швейної машини ланцюгового стібка, що містить тримач, вал, кулачок-ниткоподавач, закріплений у тримачі з можливістю регулювання, тримач, закріплений з можливістю регулювання на валу, який встановлений вільно в підшипниках корпусу машини, та два нитконапрямники, які закріплені в корпусі з можливістю регулювання, згідно з корисною моделлю, вал встановлений в підшипниках з можливістю виконання циліндричного руху, два нитконапрямники розташовані по різні сторони від осі вала, кулачок-ниткоподавач виконаний одноконтурним та має обмежувачі, розташовані на кінцях контуру. Встановлення обмежувачів на кулачок-ниткоподавач, виконання його одноконтурним, закріплення кулачка-ниткоподавача на валу, що може виконувати циліндричний рух, та розташування місця кріплення нитконапрямників на корпусі машини по різні сторони від осі вала дозволяє забезпечити подачу нижньої нитки в швейних машинках ланцюгового стібка з верхнім розташуванням головного вала та машинах ланцюгового стібка без розподільного вала, що розширює технологічні можливості механізму. Корисна модель представлена на кресленнях, де: фіг. 1 - об'ємне зображення механізму, фіг. 2 - загальний вигляд механізму, фіг. 3 - розріз А-А на фіг. 2, фіг. 4 - розріз Б-Б на фіг. 2. Механізм подачі нижньої нитки швейної машини ланцюгового стібка містить кулачокниткоподавач 1 з одностороннім контуром з обмежувачами 2, які виконані на кінцях контуру. Кулачок-ниткоподавач 1 закріплений з можливістю регулювання в тримачі 3 гвинтами 4, а сам тримач 3 з можливістю регулювання закріплений гвинтами 5 на валу 6, який вільно встановлений в підшипниках 7 корпусу машини 8 з можливістю виконання циліндричного руху, на корпусі 8 по обидві сторони від осі вала закріплені з можливістю регулювання гвинтами 9 нитконапрямники 10, крізь вічка яких пропущена нижня нитка 11 так, щоб вона контактувала з контуром кулачка-ниткоподавача 1. Кінець нитки 11 заведений в вічко петельника 12, що гвинтом 13 закріплений в тримачі петельника 14, який, в свою чергу, закріплений на валу петельника 6. Механізм працює таким чином. Вал 6 разом з тримачем 3, кулачком-ниткоподавачем 4, тримачем петельника 14 та петельником 12 отримує циліндричний рух від механізму петельника (на рисунках не показаний). Нижня нитка 11 відповідно до процесу утворення стібка, в якому бере участь петельник 12, натягується або ослабляється контуром кулачканиткоподавача 1 за допомогою нитконапрямників 10. Контроль нитки в крайніх положеннях кулачка-ниткоподавача 1 здійснюється обмежувачами 2. 1 UA 108646 U 5 Величина подачі нитки 11 регулюється зміною положення нитконапрямників 10 після ослаблення гвинтів 9 на корпусі машини 8, або зміною положення кулачка-ниткоподавача 1 в тримачі 3 після ослаблення гвинтів 4. Регулювання фази подачі нитки 11 здійснюється зміною поздовжнього положення тримача 3 разом з кулачком-ниткопадавачем 1 на валу 6 після ослаблення гвинтів 4. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Механізм подачі нижньої нитки швейної машинки ланцюгового стібка, що містить тримач, вал, кулачок-ниткоподавач, закріплений у тримачі з можливістю регулювання, тримач, закріплений з можливістю регулювання на валу, який встановлений вільно в підшипниках корпусу машини, та два нитконапрямники, які закріплені в корпусі з можливістю регулювання, який відрізняється тим, що вал встановлений в підшипниках з можливістю виконання циліндричного руху, два нитконапрямники розташовані по різні сторони від осі вала, кулачок-ниткоподавач виконаний одноконтурним та має обмежувачі, розташовані на кінцях контуру. 2 UA 108646 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
