Механізм петельника швейної машини ланцюгового стібка

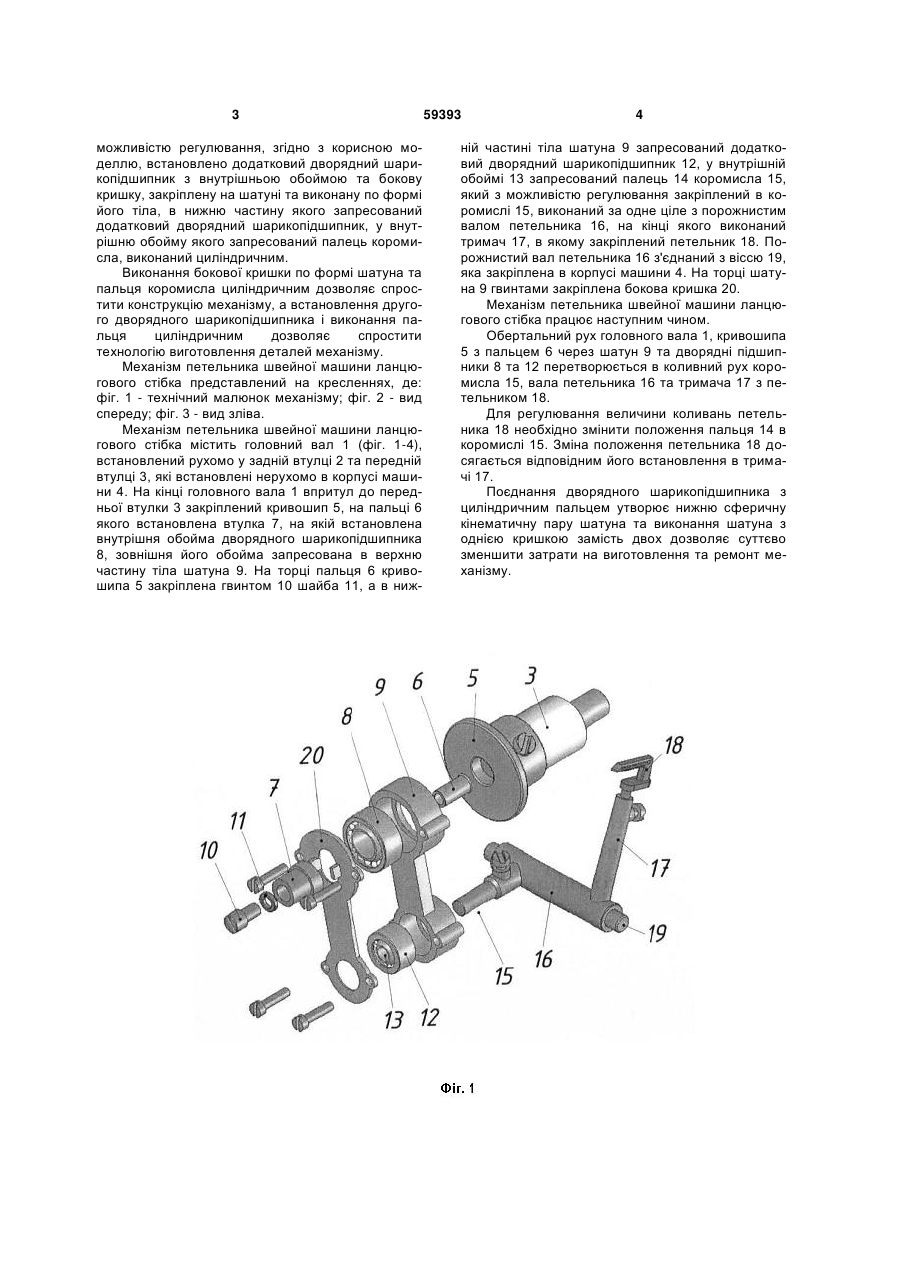

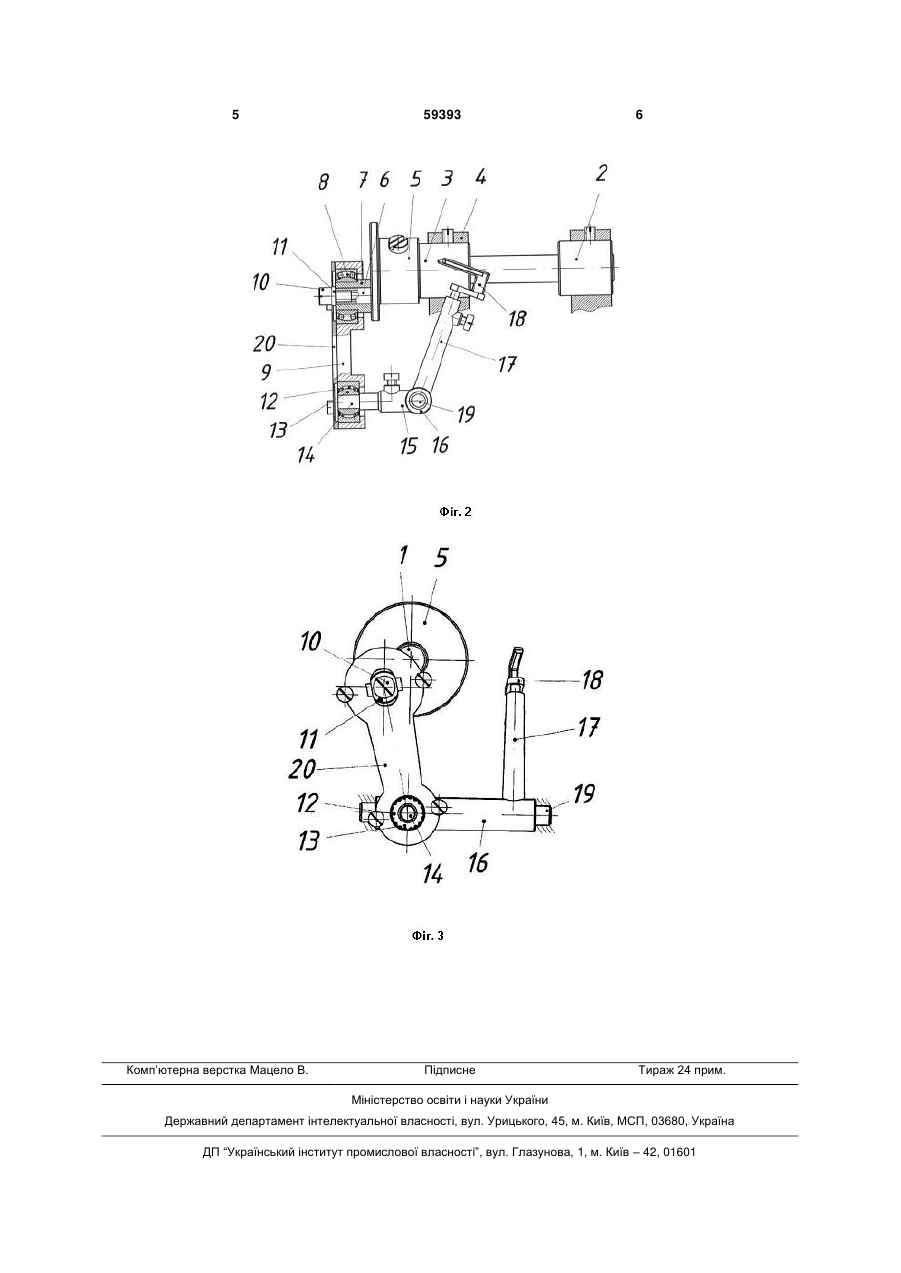

Механізм петельника швейної машини ланцюгового стібка, що містить головний вал, встановлений у корпусі машини, кривошип з циліндричним пальцем, закріплений на головному валу, складений шатун, що містить тіло шатуна, в верхній час 3 можливістю регулювання, згідно з корисною моделлю, встановлено додатковий дворядний шарикопідшипник з внутрішньою обоймою та бокову кришку, закріплену на шатуні та виконану по формі його тіла, в нижню частину якого запресований додатковий дворядний шарикопідшипник, у внутрішню обойму якого запресований палець коромисла, виконаний циліндричним. Виконання бокової кришки по формі шатуна та пальця коромисла циліндричним дозволяє спростити конструкцію механізму, а встановлення другого дворядного шарикопідшипника і виконання пальця циліндричним дозволяє спростити технологію виготовлення деталей механізму. Механізм петельника швейної машини ланцюгового стібка представлений на кресленнях, де: фіг. 1 - технічний малюнок механізму; фіг. 2 - вид спереду; фіг. 3 - вид зліва. Механізм петельника швейної машини ланцюгового стібка містить головний вал 1 (фіг. 1-4), встановлений рухомо у задній втулці 2 та передній втулці 3, які встановлені нерухомо в корпусі машини 4. На кінці головного вала 1 впритул до передньої втулки 3 закріплений кривошип 5, на пальці 6 якого встановлена втулка 7, на якій встановлена внутрішня обойма дворядного шарикопідшипника 8, зовнішня його обойма запресована в верхню частину тіла шатуна 9. На торці пальця 6 кривошипа 5 закріплена гвинтом 10 шайба 11, а в ниж 59393 4 ній частині тіла шатуна 9 запресований додатковий дворядний шарикопідшипник 12, у внутрішній обоймі 13 запресований палець 14 коромисла 15, який з можливістю регулювання закріплений в коромислі 15, виконаний за одне ціле з порожнистим валом петельника 16, на кінці якого виконаний тримач 17, в якому закріплений петельник 18. Порожнистий вал петельника 16 з'єднаний з віссю 19, яка закріплена в корпусі машини 4. На торці шатуна 9 гвинтами закріплена бокова кришка 20. Механізм петельника швейної машини ланцюгового стібка працює наступним чином. Обертальний рух головного вала 1, кривошипа 5 з пальцем 6 через шатун 9 та дворядні підшипники 8 та 12 перетворюється в коливний рух коромисла 15, вала петельника 16 та тримача 17 з петельником 18. Для регулювання величини коливань петельника 18 необхідно змінити положення пальця 14 в коромислі 15. Зміна положення петельника 18 досягається відповідним його встановлення в тримачі 17. Поєднання дворядного шарикопідшипника з циліндричним пальцем утворює нижню сферичну кінематичну пару шатуна та виконання шатуна з однією кришкою замість двох дозволяє суттєво зменшити затрати на виготовлення та ремонт механізму. 5 Комп’ютерна верстка Мацело В. 59393 6 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
