Гойдалка-альтанка

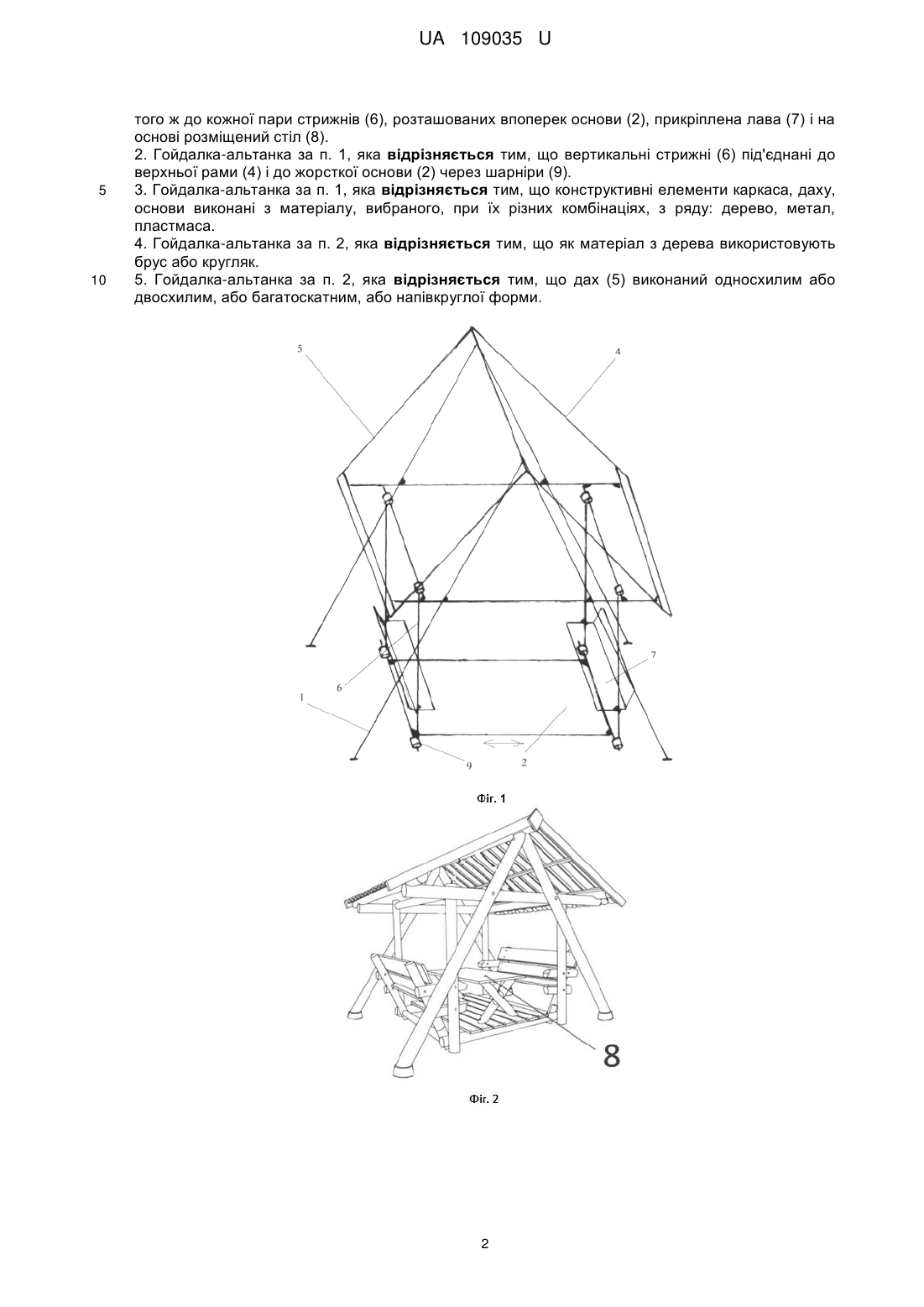

Реферат: Гойдалка-альтанка містить стійки і жорстку основу, причому на стійках з двох сторін закріплений каркас, що складається з верхньої рами, накритої дахом, при цьому жорстка основа приєднана до верхньої рами через вертикальні стрижні з можливістю її плоскопаралельного переміщення в поздовжньому напрямку щодо рами, до того ж до кожної пари стрижнів, розташованих впоперек основи, прикріплена лава і на основі розміщений стіл. UA 109035 U (54) ГОЙДАЛКА-АЛЬТАНКА UA 109035 U UA 109035 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до задоволення життєвих потреб людини, а саме до пристроїв, які поєднують одночасно в собі якості гойдалки та альтанки, і може бути використана в будовах для парків і дач. Гойдалка-альтанка забезпечує фізіологічне і емоційно-психічний вплив на людину - для її релаксації і відпочинку. Такий ефект забезпечується за рахунок сенсорного усвідомлення і спрямованої уяви / по М. Сандомірскому / від виробленого даною корисною моделлю динамічного впливу на людину у вигляді імітації гойдання людини на "хвилі". Відома гойдалка має дві зафіксовані, щодо опорної поверхні, стійки трикутної форми, вершини яких пов'язані між собою поперечиною. Сидіння, розташоване між стійками на відстані від опорної поверхні, пов'язане з поперечиною гнучкими нерозтяжними тягами. Вони забезпечені жорсткою підставою. Стійки трикутної форми виконані з трьох жердин, розташованих на однаковій відстані одна від одної з утворенням правильної трикутної піраміди, одні кінці яких жорстко пов'язані з опорним майданчиком, а інші жорстко з'єднані між собою з утворенням вершини піраміди. Сидіння з кожного боку пов'язано з поперечиною двома гнучкими нерозтяжними тягами, при цьому на поперечині закріплені гачки для закріплення в них петель гнучких нерозтяжних тяг сидіння, кожні дві з яких надіті на відповідний гачок перегином петель через поперечину назустріч один одному / RU 28629 U /. Недоліком даної корисної моделі є обмеженість її функціональних можливостей. Задачею гойдалки-альтанки, що заявляється, є те, щоб шляхом нових конструктивних рішень забезпечити розширення експлуатаційних характеристик. Поставлена задача вирішена тим, що в гойдалці-альтанці, яка містить стійки і жорстку основу, згідно з корисною моделлю, на стійках з двох сторін закріплений каркас, що складається з верхньої рами і накритий дахом. Жорстка основа приєднана до каркаса через вертикальні стрижні з можливістю його плоскопаралельного переміщення в поздовжньому напрямку щодо рами. До того ж до кожної пари стрижнів, розташованих поперек основи, прикріплена лавка і на підставі розміщений стіл. Вертикальні стрижні приєднані до каркаса і до жорсткої основи через шарніри. Конструктивні елементи каркаса, даху, підстави виконані з матеріалу, вибраного, при їх різних комбінаціях, з ряду: дерево, метал, пластмаса. Як матеріал з дерева використовують брус або кругляк. Дах виготовлений односхилим або двосхилим, або багатоскатним, або напівкруглим. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом полягає в тому, що паралелограмно-шарнірне кріплення з боків жорсткої основи і кріплення лавок до поперечних стержнів підвіски основи дозволяє викликати в людей, які знаходяться на гойдалці-альтанці, позитивний емоційно психологічний ефект їх присутності як би на легкій хвилі і тим самим розширює експлуатаційні характеристики даної корисної моделі. Заявлена корисна модель пояснюється ілюстративними матеріалами, де зображені: - на Фіг. 1 - кінематична схема конструкції гойдалки-альтанки; - на Фіг. 2 - реалізація гойдалки-альтанки з дерева, а саме з кругляка (в аксонометрії). Гойдалка-альтанка (Фіг. 1) містить стійки 1 і жорстку основу 2. На стійках 1 з двох сторін закріплений каркас, що складається з верхньої рами 4, накритої дахом 5. Жорстка основа 2 приєднана до верхньої рами 4 через вертикальні стрижні 6 з можливістю її плоскопаралельного переміщення в поздовжньому напрямку щодо рами 4. До того ж до кожної пари стрижнів 6, розташованих впоперек основи 2, прикріплена лава 7 і на основі 2 розміщений стіл 8 (див. Фіг. 2). Вертикальні стрижні 6 під'єднані до верхній рамі 4 і до жорсткої основи 2 через шарніри 9. Конструктивні елементи каркаса, даху 5, основи 2 виконані з матеріалу, вибраного, при їх різних комбінаціях, з ряду: дерево, метал, пластмаса. Як дерево використовують брус або кругляк. Дах виготовлений односхилим або двосхилим, або багатоскатним, або напівкруглої форми. Функціонує гойдалка-альтанка наступним чином. Люди заходять на основу 2 і розміщуються на лавах 7. Шляхом розгойдування гойдалки-альтанки відбувається плоскопаралельне переміщення основи 2 і коливальний рух вертикальних стрижнів 6 разом із закріпленими на них лавками 7. Як показав досвід експлуатації заявленої корисної моделі, оптимальна величина плоскопаралельного переміщення основи 2 лежить в межах 0,2…0,5 м від нейтралі. При цьому кут коливання лавки, в кожну із сторін становить 3° … 9°. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 1. Гойдалка-альтанка містить стійки (1) і жорстку основу (2), яка відрізняється тим, що на стійках (1) з двох сторін закріплений каркас, що складається з верхньої рами (4), накритої дахом (5), при цьому жорстка основа (2) приєднана до верхньої рами (4) через вертикальні стрижні (6) з можливістю її плоскопаралельного переміщення в поздовжньому напрямку щодо рами (4), до 1 UA 109035 U 5 10 того ж до кожної пари стрижнів (6), розташованих впоперек основи (2), прикріплена лава (7) і на основі розміщений стіл (8). 2. Гойдалка-альтанка за п. 1, яка відрізняється тим, що вертикальні стрижні (6) під'єднані до верхньої рами (4) і до жорсткої основи (2) через шарніри (9). 3. Гойдалка-альтанка за п. 1, яка відрізняється тим, що конструктивні елементи каркаса, даху, основи виконані з матеріалу, вибраного, при їх різних комбінаціях, з ряду: дерево, метал, пластмаса. 4. Гойдалка-альтанка за п. 2, яка відрізняється тим, що як матеріал з дерева використовують брус або кругляк. 5. Гойдалка-альтанка за п. 2, яка відрізняється тим, що дах (5) виконаний односхилим або двосхилим, або багатоскатним, або напівкруглої форми. 2 UA 109035 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
