Гідросівалка олега коновала

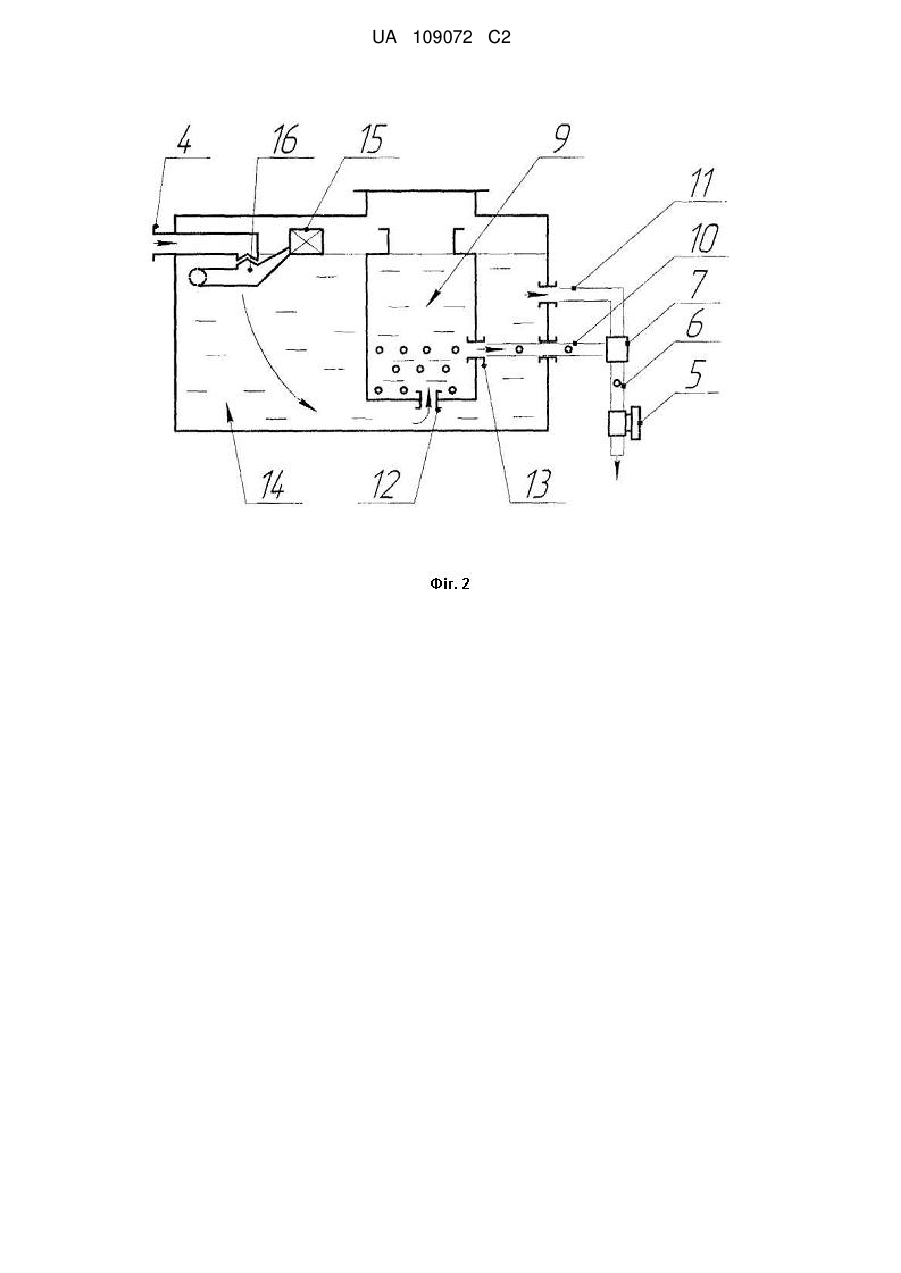

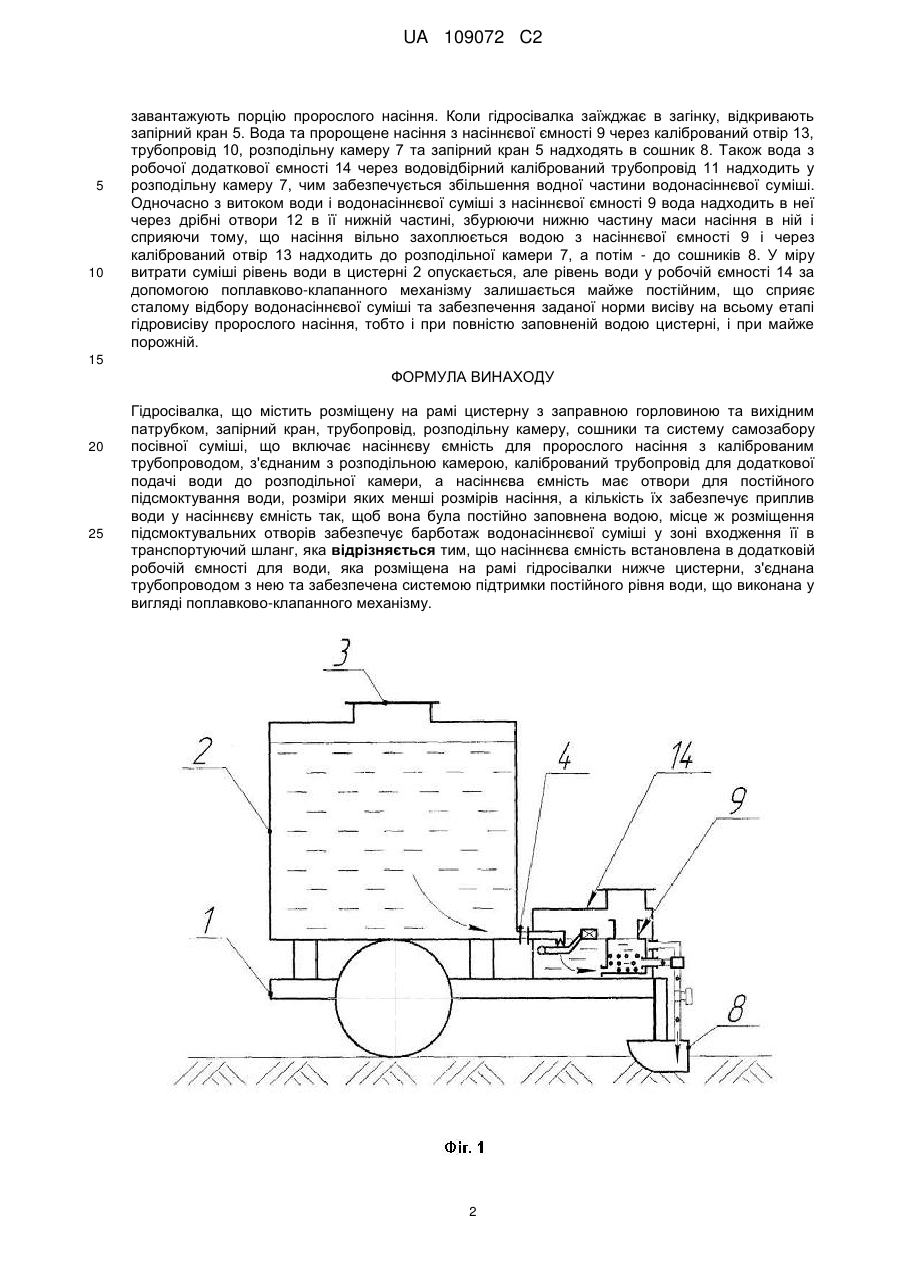

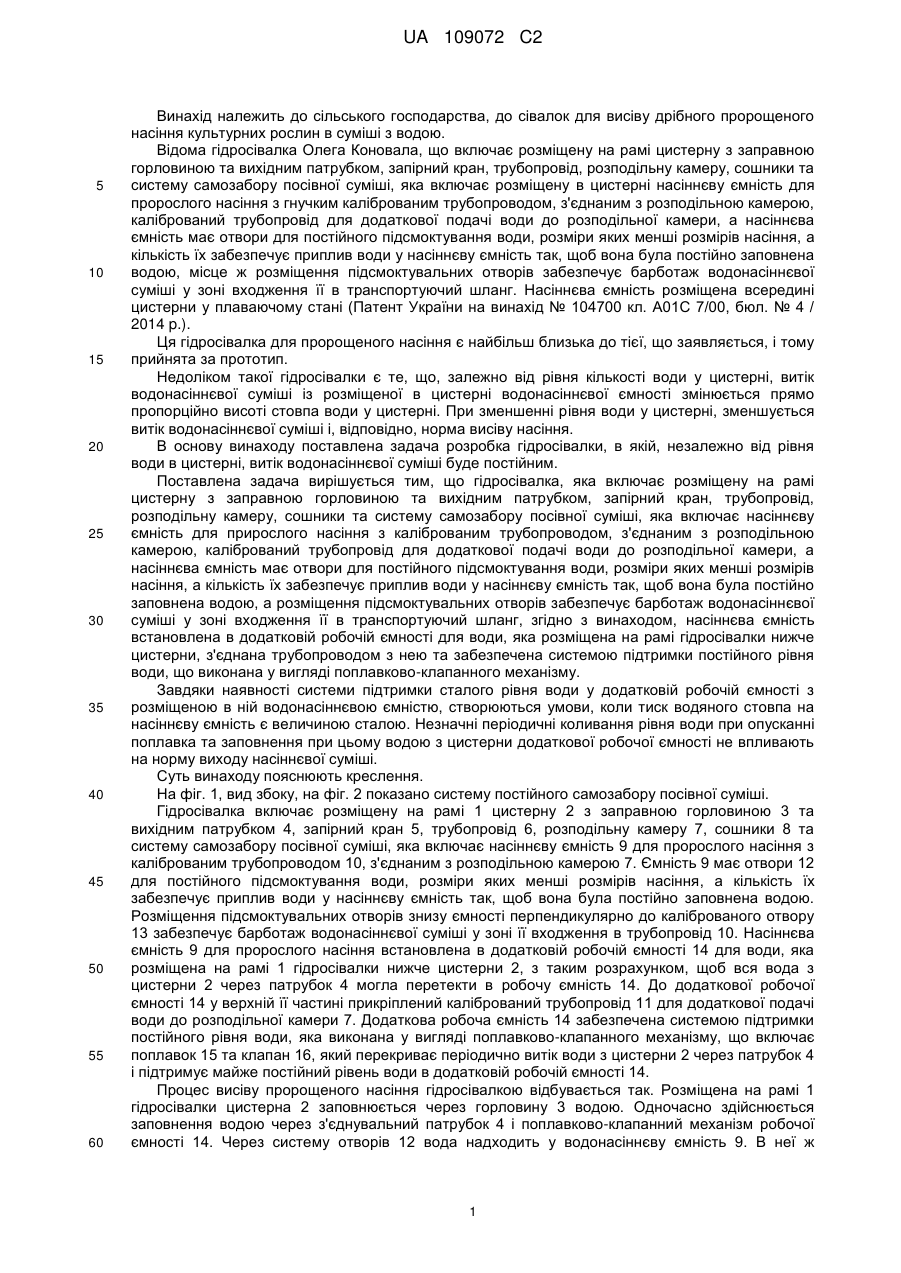

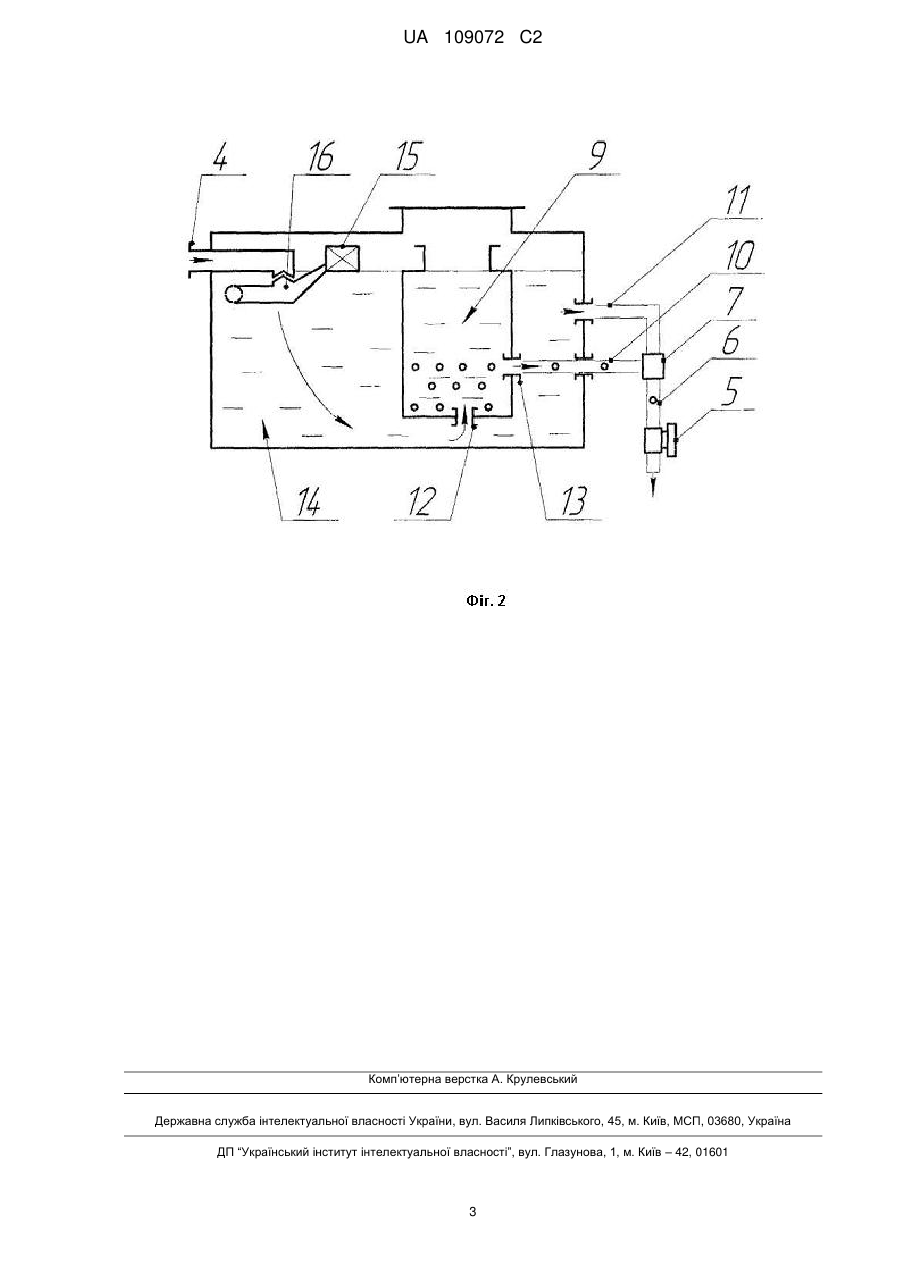

Реферат: Гідросівалка включає розміщену на рамі цистерну з заправною горловиною та вихідним патрубком, запірний кран, трубопровід, розподільну камеру, сошники та систему самозабору посівної суміші. Остання включає насіннєву ємність для пророслого насіння з гнучким каліброваним трубопроводом, з'єднаним з розподільною камерою, та калібрований трубопровід для додаткової подачі води до розподільної камери. Насіннєва ємність має отвори для постійного підсмоктування води, розміри яких менші розмірів насіння, а кількість їх забезпечує приплив води у насіннєву ємність так, щоб вона була постійно заповнена водою. Місце розміщення підсмоктувальних отворів забезпечує барботаж водонасіннєвої суміші у зоні входження її в транспортуючий шланг. Сама насіннєва ємність встановлена в додатковій робочій ємності для води, яка розміщена на рамі гідросівалки нижче цистерни, з'єднана трубопроводом з нею та забезпечена системою підтримки постійного рівня води. Остання являє собою поплавково-клапанний механізм. UA 109072 C2 (12) UA 109072 C2 UA 109072 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до сільського господарства, до сівалок для висіву дрібного пророщеного насіння культурних рослин в суміші з водою. Відома гідросівалка Олега Коновала, що включає розміщену на рамі цистерну з заправною горловиною та вихідним патрубком, запірний кран, трубопровід, розподільну камеру, сошники та систему самозабору посівної суміші, яка включає розміщену в цистерні насіннєву ємність для пророслого насіння з гнучким каліброваним трубопроводом, з'єднаним з розподільною камерою, калібрований трубопровід для додаткової подачі води до розподільної камери, а насіннєва ємність має отвори для постійного підсмоктування води, розміри яких менші розмірів насіння, а кількість їх забезпечує приплив води у насіннєву ємність так, щоб вона була постійно заповнена водою, місце ж розміщення підсмоктувальних отворів забезпечує барботаж водонасіннєвої суміші у зоні входження її в транспортуючий шланг. Насіннєва ємність розміщена всередині цистерни у плаваючому стані (Патент України на винахід № 104700 кл. А01С 7/00, бюл. № 4 / 2014 p.). Ця гідросівалка для пророщеного насіння є найбільш близька до тієї, що заявляється, і тому прийнята за прототип. Недоліком такої гідросівалки є те, що, залежно від рівня кількості води у цистерні, витік водонасіннєвої суміші із розміщеної в цистерні водонасіннєвої ємності змінюється прямо пропорційно висоті стовпа води у цистерні. При зменшенні рівня води у цистерні, зменшується витік водонасіннєвої суміші і, відповідно, норма висіву насіння. В основу винаходу поставлена задача розробка гідросівалки, в якій, незалежно від рівня води в цистерні, витік водонасіннєвої суміші буде постійним. Поставлена задача вирішується тим, що гідросівалка, яка включає розміщену на рамі цистерну з заправною горловиною та вихідним патрубком, запірний кран, трубопровід, розподільну камеру, сошники та систему самозабору посівної суміші, яка включає насіннєву ємність для прирослого насіння з каліброваним трубопроводом, з'єднаним з розподільною камерою, калібрований трубопровід для додаткової подачі води до розподільної камери, а насіннєва ємність має отвори для постійного підсмоктування води, розміри яких менші розмірів насіння, а кількість їх забезпечує приплив води у насіннєву ємність так, щоб вона була постійно заповнена водою, а розміщення підсмоктувальних отворів забезпечує барботаж водонасіннєвої суміші у зоні входження її в транспортуючий шланг, згідно з винаходом, насіннєва ємність встановлена в додатковій робочій ємності для води, яка розміщена на рамі гідросівалки нижче цистерни, з'єднана трубопроводом з нею та забезпечена системою підтримки постійного рівня води, що виконана у вигляді поплавково-клапанного механізму. Завдяки наявності системи підтримки сталого рівня води у додатковій робочій ємності з розміщеною в ній водонасіннєвою ємністю, створюються умови, коли тиск водяного стовпа на насіннєву ємність є величиною сталою. Незначні періодичні коливання рівня води при опусканні поплавка та заповнення при цьому водою з цистерни додаткової робочої ємності не впливають на норму виходу насіннєвої суміші. Суть винаходу пояснюють креслення. На фіг. 1, вид збоку, на фіг. 2 показано систему постійного самозабору посівної суміші. Гідросівалка включає розміщену на рамі 1 цистерну 2 з заправною горловиною 3 та вихідним патрубком 4, запірний кран 5, трубопровід 6, розподільну камеру 7, сошники 8 та систему самозабору посівної суміші, яка включає насіннєву ємність 9 для пророслого насіння з каліброваним трубопроводом 10, з'єднаним з розподільною камерою 7. Ємність 9 має отвори 12 для постійного підсмоктування води, розміри яких менші розмірів насіння, а кількість їх забезпечує приплив води у насіннєву ємність так, щоб вона була постійно заповнена водою. Розміщення підсмоктувальних отворів знизу ємності перпендикулярно до каліброваного отвору 13 забезпечує барботаж водонасіннєвої суміші у зоні її входження в трубопровід 10. Насіннєва ємність 9 для пророслого насіння встановлена в додатковій робочій ємності 14 для води, яка розміщена на рамі 1 гідросівалки нижче цистерни 2, з таким розрахунком, щоб вся вода з цистерни 2 через патрубок 4 могла перетекти в робочу ємність 14. До додаткової робочої ємності 14 у верхній її частині прикріплений калібрований трубопровід 11 для додаткової подачі води до розподільної камери 7. Додаткова робоча ємність 14 забезпечена системою підтримки постійного рівня води, яка виконана у вигляді поплавково-клапанного механізму, що включає поплавок 15 та клапан 16, який перекриває періодично витік води з цистерни 2 через патрубок 4 і підтримує майже постійний рівень води в додатковій робочій ємності 14. Процес висіву пророщеного насіння гідросівалкою відбувається так. Розміщена на рамі 1 гідросівалки цистерна 2 заповнюється через горловину 3 водою. Одночасно здійснюється заповнення водою через з'єднувальний патрубок 4 і поплавково-клапанний механізм робочої ємності 14. Через систему отворів 12 вода надходить у водонасіннєву ємність 9. В неї ж 1 UA 109072 C2 5 10 завантажують порцію пророслого насіння. Коли гідросівалка заїжджає в загінку, відкривають запірний кран 5. Вода та пророщене насіння з насіннєвої ємності 9 через калібрований отвір 13, трубопровід 10, розподільну камеру 7 та запірний кран 5 надходять в сошник 8. Також вода з робочої додаткової ємності 14 через водовідбірний калібрований трубопровід 11 надходить у розподільну камеру 7, чим забезпечується збільшення водної частини водонасіннєвої суміші. Одночасно з витоком води і водонасіннєвої суміші з насіннєвої ємності 9 вода надходить в неї через дрібні отвори 12 в її нижній частині, збурюючи нижню частину маси насіння в ній і сприяючи тому, що насіння вільно захоплюється водою з насіннєвої ємності 9 і через калібрований отвір 13 надходить до розподільної камери 7, а потім - до сошників 8. У міру витрати суміші рівень води в цистерні 2 опускається, але рівень води у робочій ємності 14 за допомогою поплавково-клапанного механізму залишається майже постійним, що сприяє сталому відбору водонасіннєвої суміші та забезпечення заданої норми висіву на всьому етапі гідровисіву пророслого насіння, тобто і при повністю заповненій водою цистерні, і при майже порожній. 15 ФОРМУЛА ВИНАХОДУ 20 25 Гідросівалка, що містить розміщену на рамі цистерну з заправною горловиною та вихідним патрубком, запірний кран, трубопровід, розподільну камеру, сошники та систему самозабору посівної суміші, що включає насіннєву ємність для пророслого насіння з каліброваним трубопроводом, з'єднаним з розподільною камерою, калібрований трубопровід для додаткової подачі води до розподільної камери, а насіннєва ємність має отвори для постійного підсмоктування води, розміри яких менші розмірів насіння, а кількість їх забезпечує приплив води у насіннєву ємність так, щоб вона була постійно заповнена водою, місце ж розміщення підсмоктувальних отворів забезпечує барботаж водонасіннєвої суміші у зоні входження її в транспортуючий шланг, яка відрізняється тим, що насіннєва ємність встановлена в додатковій робочій ємності для води, яка розміщена на рамі гідросівалки нижче цистерни, з'єднана трубопроводом з нею та забезпечена системою підтримки постійного рівня води, що виконана у вигляді поплавково-клапанного механізму. 2 UA 109072 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
