Ручка-перстень

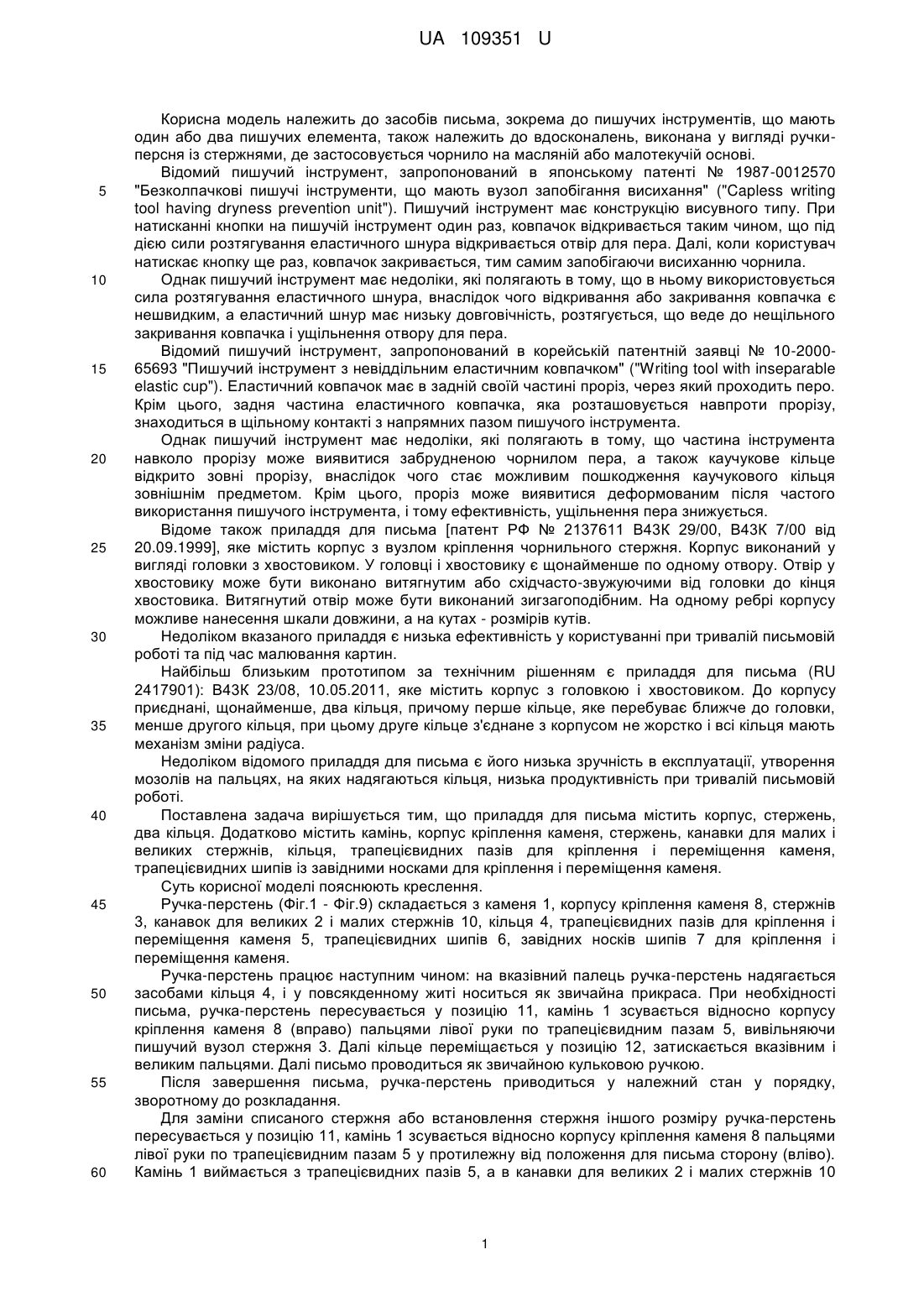

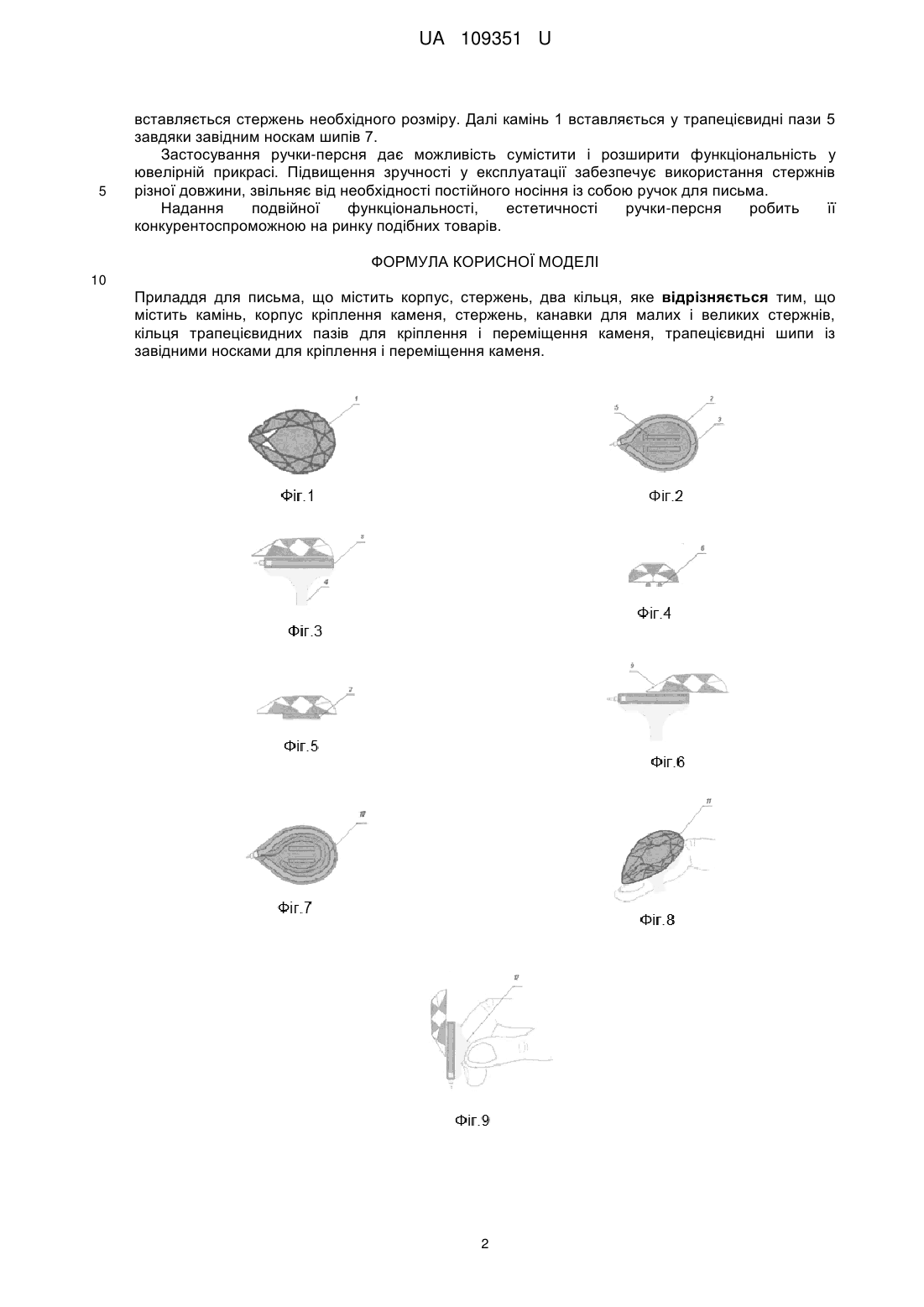

Реферат: Приладдя для письма містить корпус, стержень, два кільця. Додатково містить камінь, корпус кріплення каменя, стержень, канавки для малих і великих стержнів, кільця трапецієвидних пазів для кріплення і переміщення каменя, трапецієвидні шипи із завідними носками для кріплення і переміщення каменя. UA 109351 U (54) РУЧКА-ПЕРСТЕНЬ UA 109351 U UA 109351 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до засобів письма, зокрема до пишучих інструментів, що мають один або два пишучих елемента, також належить до вдосконалень, виконана у вигляді ручкиперсня із стержнями, де застосовується чорнило на масляній або малотекучій основі. Відомий пишучий інструмент, запропонований в японському патенті № 1987-0012570 "Безколпачкові пишучі інструменти, що мають вузол запобігання висихання" ("Capless writing tool having dryness prevention unit"). Пишучий інструмент має конструкцію висувного типу. При натисканні кнопки на пишучій інструмент один раз, ковпачок відкривається таким чином, що під дією сили розтягування еластичного шнура відкривається отвір для пера. Далі, коли користувач натискає кнопку ще раз, ковпачок закривається, тим самим запобігаючи висиханню чорнила. Однак пишучий інструмент має недоліки, які полягають в тому, що в ньому використовується сила розтягування еластичного шнура, внаслідок чого відкривання або закривання ковпачка є нешвидким, а еластичний шнур має низьку довговічність, розтягується, що веде до нещільного закривання ковпачка і ущільнення отвору для пера. Відомий пишучий інструмент, запропонований в корейській патентній заявці № 10-200065693 "Пишучий інструмент з невіддільним еластичним ковпачком" ("Writing tool with inseparable elastic cup"). Еластичний ковпачок має в задній своїй частині проріз, через який проходить перо. Крім цього, задня частина еластичного ковпачка, яка розташовується навпроти прорізу, знаходиться в щільному контакті з напрямних пазом пишучого інструмента. Однак пишучий інструмент має недоліки, які полягають в тому, що частина інструмента навколо прорізу може виявитися забрудненою чорнилом пера, а також каучукове кільце відкрито зовні прорізу, внаслідок чого стає можливим пошкодження каучукового кільця зовнішнім предметом. Крім цього, проріз може виявитися деформованим після частого використання пишучого інструмента, і тому ефективність, ущільнення пера знижується. Відоме також приладдя для письма [патент РФ № 2137611 В43К 29/00, В43К 7/00 від 20.09.1999], яке містить корпус з вузлом кріплення чорнильного стержня. Корпус виконаний у вигляді головки з хвостовиком. У головці і хвостовику є щонайменше по одному отвору. Отвір у хвостовику може бути виконано витягнутим або східчасто-звужуючими від головки до кінця хвостовика. Витягнутий отвір може бути виконаний зигзагоподібним. На одному ребрі корпусу можливе нанесення шкали довжини, а на кутах - розмірів кутів. Недоліком вказаного приладдя є низька ефективність у користуванні при тривалій письмовій роботі та під час малювання картин. Найбільш близьким прототипом за технічним рішенням є приладдя для письма (RU 2417901): В43К 23/08, 10.05.2011, яке містить корпус з головкою і хвостовиком. До корпусу приєднані, щонайменше, два кільця, причому перше кільце, яке перебуває ближче до головки, менше другого кільця, при цьому друге кільце з'єднане з корпусом не жорстко і всі кільця мають механізм зміни радіуса. Недоліком відомого приладдя для письма є його низька зручність в експлуатації, утворення мозолів на пальцях, на яких надягаються кільця, низька продуктивність при тривалій письмовій роботі. Поставлена задача вирішується тим, що приладдя для письма містить корпус, стержень, два кільця. Додатково містить камінь, корпус кріплення каменя, стержень, канавки для малих і великих стержнів, кільця, трапецієвидних пазів для кріплення і переміщення каменя, трапецієвидних шипів із завідними носками для кріплення і переміщення каменя. Суть корисної моделі пояснюють креслення. Ручка-перстень (Фіг.1 - Фіг.9) складається з каменя 1, корпусу кріплення каменя 8, стержнів 3, канавок для великих 2 і малих стержнів 10, кільця 4, трапецієвидних пазів для кріплення і переміщення каменя 5, трапецієвидних шипів 6, завідних носків шипів 7 для кріплення і переміщення каменя. Ручка-перстень працює наступним чином: на вказівний палець ручка-перстень надягається засобами кільця 4, і у повсякденному житі носиться як звичайна прикраса. При необхідності письма, ручка-перстень пересувається у позицію 11, камінь 1 зсувається відносно корпусу кріплення каменя 8 (вправо) пальцями лівої руки по трапецієвидним пазам 5, вивільняючи пишучий вузол стержня 3. Далі кільце переміщається у позицію 12, затискається вказівним і великим пальцями. Далі письмо проводиться як звичайною кульковою ручкою. Після завершення письма, ручка-перстень приводиться у належний стан у порядку, зворотному до розкладання. Для заміни списаного стержня або встановлення стержня іншого розміру ручка-перстень пересувається у позицію 11, камінь 1 зсувається відносно корпусу кріплення каменя 8 пальцями лівої руки по трапецієвидним пазам 5 у протилежну від положення для письма сторону (вліво). Камінь 1 виймається з трапецієвидних пазів 5, а в канавки для великих 2 і малих стержнів 10 1 UA 109351 U 5 вставляється стержень необхідного розміру. Далі камінь 1 вставляється у трапецієвидні пази 5 завдяки завідним носкам шипів 7. Застосування ручки-персня дає можливість сумістити і розширити функціональність у ювелірній прикрасі. Підвищення зручності у експлуатації забезпечує використання стержнів різної довжини, звільняє від необхідності постійного носіння із собою ручок для письма. Надання подвійної функціональності, естетичності ручки-персня робить її конкурентоспроможною на ринку подібних товарів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Приладдя для письма, що містить корпус, стержень, два кільця, яке відрізняється тим, що містить камінь, корпус кріплення каменя, стержень, канавки для малих і великих стержнів, кільця трапецієвидних пазів для кріплення і переміщення каменя, трапецієвидні шипи із завідними носками для кріплення і переміщення каменя. 2 UA 109351 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
