Оправка для закріплення насадних торцево-циліндричних фрез

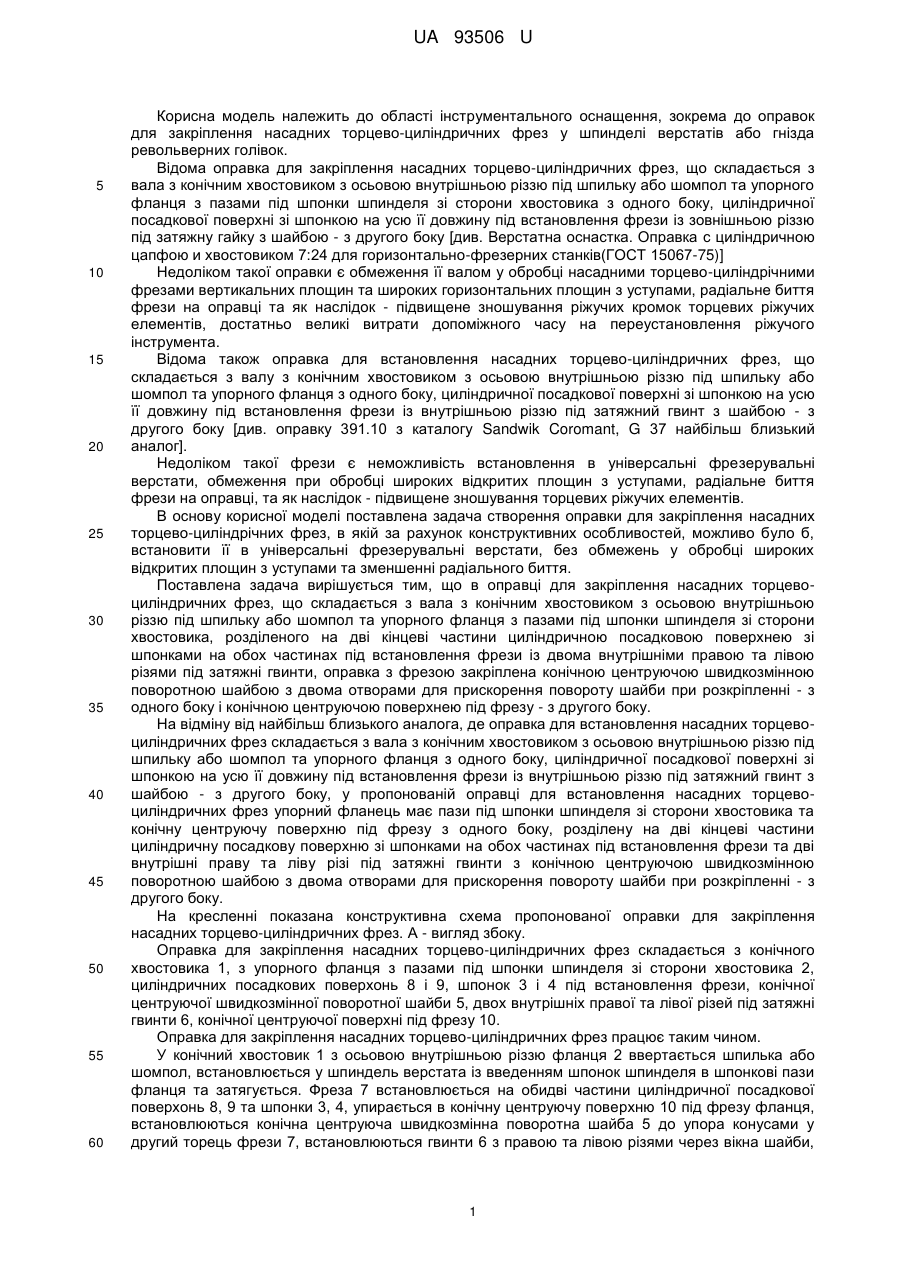

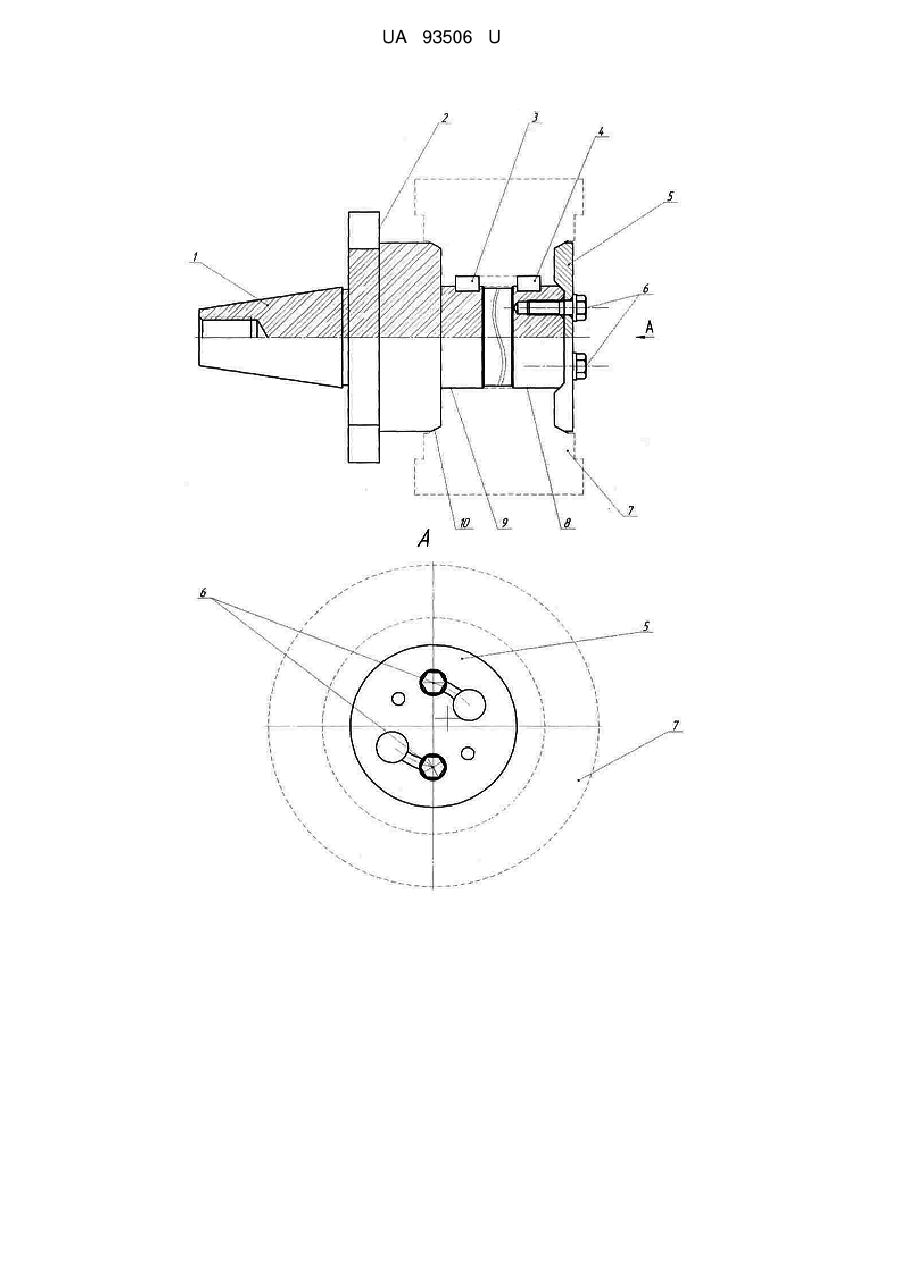

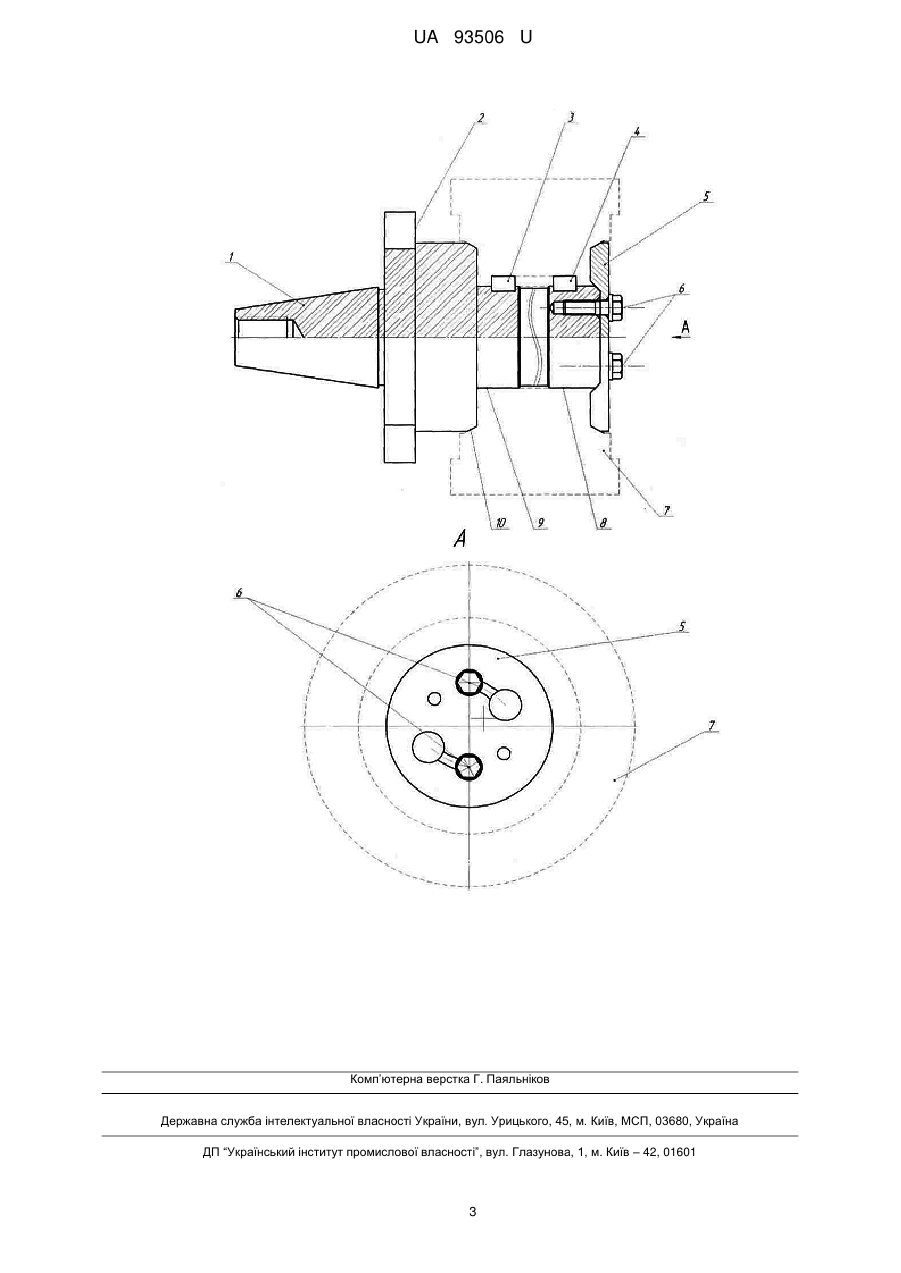

Реферат: Оправка для закріплення насадних торцево-циліндричних фрез складається з вала з конічним хвостовиком з осьовою внутрішньою різзю під шпильку або шомпол та упорного фланця з пазами під шпонки шпинделя зі сторони хвостовика, розділеного на дві кінцеві частини циліндричною посадковою поверхнею зі шпонками на обох частинах під встановлення фрези. Оправка з фрезою закріплена конічною центруючою швидкозмінною поворотною шайбою з двома отворами для прискорення повороту шайби при розкріпленні - з одного боку і конічною центруючою поверхнею під фрезу - з другого боку, із двома внутрішніми правою та лівою різями під затяжні гвинти. UA 93506 U (54) ОПРАВКА ДЛЯ ЗАКРІПЛЕННЯ НАСАДНИХ ТОРЦЕВО-ЦИЛІНДРИЧНИХ ФРЕЗ UA 93506 U UA 93506 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області інструментального оснащення, зокрема до оправок для закріплення насадних торцево-циліндричних фрез у шпинделі верстатів або гнізда револьверних голівок. Відома оправка для закріплення насадних торцево-циліндричних фрез, що складається з вала з конічним хвостовиком з осьовою внутрішньою різзю під шпильку або шомпол та упорного фланця з пазами під шпонки шпинделя зі сторони хвостовика з одного боку, циліндричної посадкової поверхні зі шпонкою на усю її довжину під встановлення фрези із зовнішньою різзю під затяжну гайку з шайбою - з другого боку [див. Верстатна оснастка. Оправка с циліндричною цапфою и хвостовиком 7:24 для горизонтально-фрезерних станків(ГОСТ 15067-75)] Недоліком такої оправки є обмеження її валом у обробці насадними торцево-циліндрічними фрезами вертикальних площин та широких горизонтальних площин з уступами, радіальне биття фрези на оправці та як наслідок - підвищене зношування ріжучих кромок торцевих ріжучих елементів, достатньо великі витрати допоміжного часу на переустановлення ріжучого інструмента. Відома також оправка для встановлення насадних торцево-циліндричних фрез, що складається з валу з конічним хвостовиком з осьовою внутрішньою різзю під шпильку або шомпол та упорного фланця з одного боку, циліндричної посадкової поверхні зі шпонкою на усю її довжину під встановлення фрези із внутрішньою різзю під затяжний гвинт з шайбою - з другого боку [див. оправку 391.10 з каталогу Sandwik Coromant, G 37 найбільш близький аналог]. Недоліком такої фрези є неможливість встановлення в універсальні фрезерувальні верстати, обмеження при обробці широких відкритих площин з уступами, радіальне биття фрези на оправці, та як наслідок - підвищене зношування торцевих ріжучих елементів. В основу корисної моделі поставлена задача створення оправки для закріплення насадних торцево-циліндрічних фрез, в якій за рахунок конструктивних особливостей, можливо було б, встановити її в універсальні фрезерувальні верстати, без обмежень у обробці широких відкритих площин з уступами та зменшенні радіального биття. Поставлена задача вирішується тим, що в оправці для закріплення насадних торцевоциліндричних фрез, що складається з вала з конічним хвостовиком з осьовою внутрішньою різзю під шпильку або шомпол та упорного фланця з пазами під шпонки шпинделя зі сторони хвостовика, розділеного на дві кінцеві частини циліндричною посадковою поверхнею зі шпонками на обох частинах під встановлення фрези із двома внутрішніми правою та лівою різями під затяжні гвинти, оправка з фрезою закріплена конічною центруючою швидкозмінною поворотною шайбою з двома отворами для прискорення повороту шайби при розкріпленні - з одного боку і конічною центруючою поверхнею під фрезу - з другого боку. На відміну від найбільш близького аналога, де оправка для встановлення насадних торцевоциліндричних фрез складається з вала з конічним хвостовиком з осьовою внутрішньою різзю під шпильку або шомпол та упорного фланця з одного боку, циліндричної посадкової поверхні зі шпонкою на усю її довжину під встановлення фрези із внутрішньою різзю під затяжний гвинт з шайбою - з другого боку, у пропонованій оправці для встановлення насадних торцевоциліндричних фрез упорний фланець має пази під шпонки шпинделя зі сторони хвостовика та конічну центруючу поверхню під фрезу з одного боку, розділену на дві кінцеві частини циліндричну посадкову поверхню зі шпонками на обох частинах під встановлення фрези та дві внутрішні праву та ліву різі під затяжні гвинти з конічною центруючою швидкозмінною поворотною шайбою з двома отворами для прискорення повороту шайби при розкріпленні - з другого боку. На кресленні показана конструктивна схема пропонованої оправки для закріплення насадних торцево-циліндричних фрез. А - вигляд збоку. Оправка для закріплення насадних торцево-циліндричних фрез складається з конічного хвостовика 1, з упорного фланця з пазами під шпонки шпинделя зі сторони хвостовика 2, циліндричних посадкових поверхонь 8 і 9, шпонок 3 і 4 під встановлення фрези, конічної центруючої швидкозмінної поворотної шайби 5, двох внутрішніх правої та лівої різей під затяжні гвинти 6, конічної центруючої поверхні під фрезу 10. Оправка для закріплення насадних торцево-циліндричних фрез працює таким чином. У конічний хвостовик 1 з осьовою внутрішньою різзю фланця 2 ввертається шпилька або шомпол, встановлюється у шпиндель верстата із введенням шпонок шпинделя в шпонкові пази фланця та затягується. Фреза 7 встановлюється на обидві частини циліндричної посадкової поверхонь 8, 9 та шпонки 3, 4, упирається в конічну центруючу поверхню 10 під фрезу фланця, встановлюються конічна центруюча швидкозмінна поворотна шайба 5 до упора конусами у другий торець фрези 7, встановлюються гвинти 6 з правою та лівою різями через вікна шайби, 1 UA 93506 U 5 10 остання повертається до упора, затягуються затяжні гвинти з правою та лівою різями для фіксації осі фрези концентрично осі оправки. При зношуванні ріжучих елементів одного торця фрези, торцево-циліндрічну фрезу знімають з оправки зворотним порядком з використанням отворів для прискорення повороту шайби при розкріпленні та перевертають фрезу на фрезерування другим торцем. У реалізації даної корисної моделі можуть бути зацікавлені машинобудівні підприємства, що використовують торцево-циліндрічні фрези для обробки деталей з вертикальними та широкими площинами з уступами за один прохід з підвищеними вимогами до якості обробки спряжених поверхонь та зменшених похибок у просторових розмірних ланцюгах. Економічна вигода даної корисної моделі виражається як оброблювання та зменшення просторових відхилень поверхонь широких площин з уступами. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Оправка для закріплення насадних торцево-циліндричних фрез, що складається з вала з конічним хвостовиком з осьовою внутрішньою різзю під шпильку або шомпол та упорного фланця з пазами під шпонки шпинделя зі сторони хвостовика, розділеного на дві кінцеві частини циліндричною посадковою поверхнею зі шпонками на обох частинах під встановлення фрези, яка відрізняється тим, що оправка з фрезою закріплена конічною центруючою швидкозмінною поворотною шайбою з двома отворами для прискорення повороту шайби при розкріпленні - з одного боку і конічною центруючою поверхнею під фрезу - з другого боку, із двома внутрішніми правою та лівою різями під затяжні гвинти. 2 UA 93506 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
