Подина термічної печі

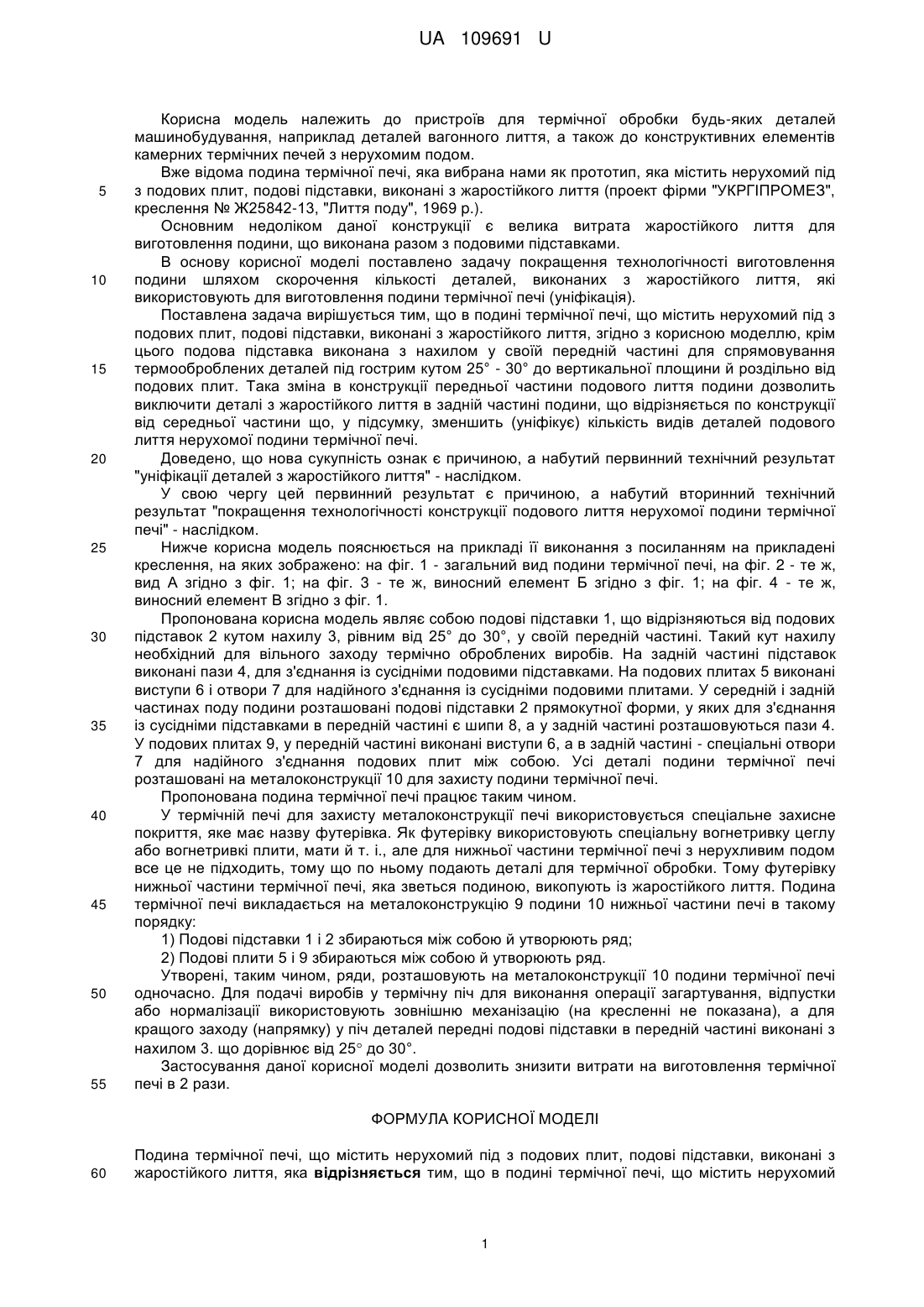

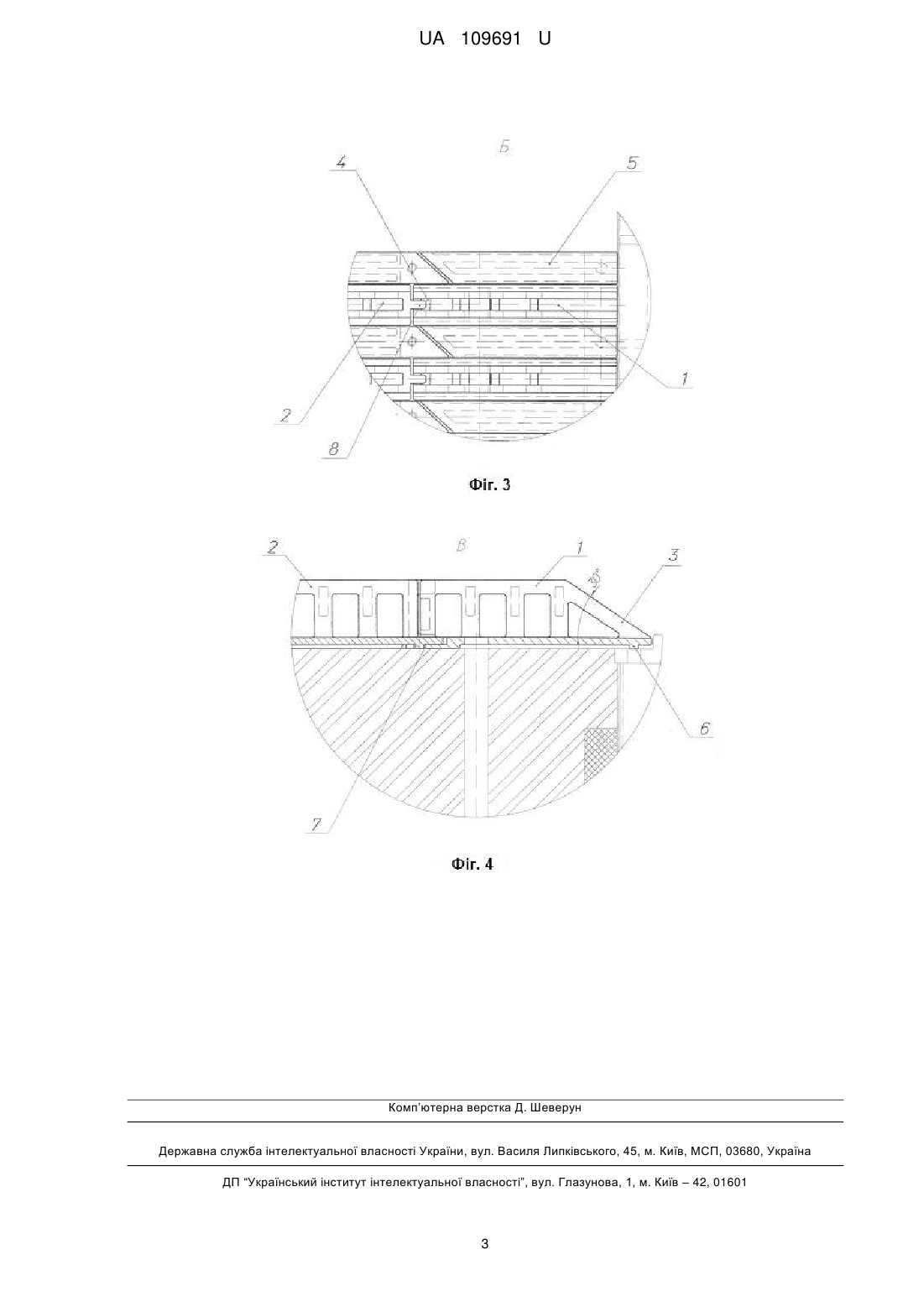

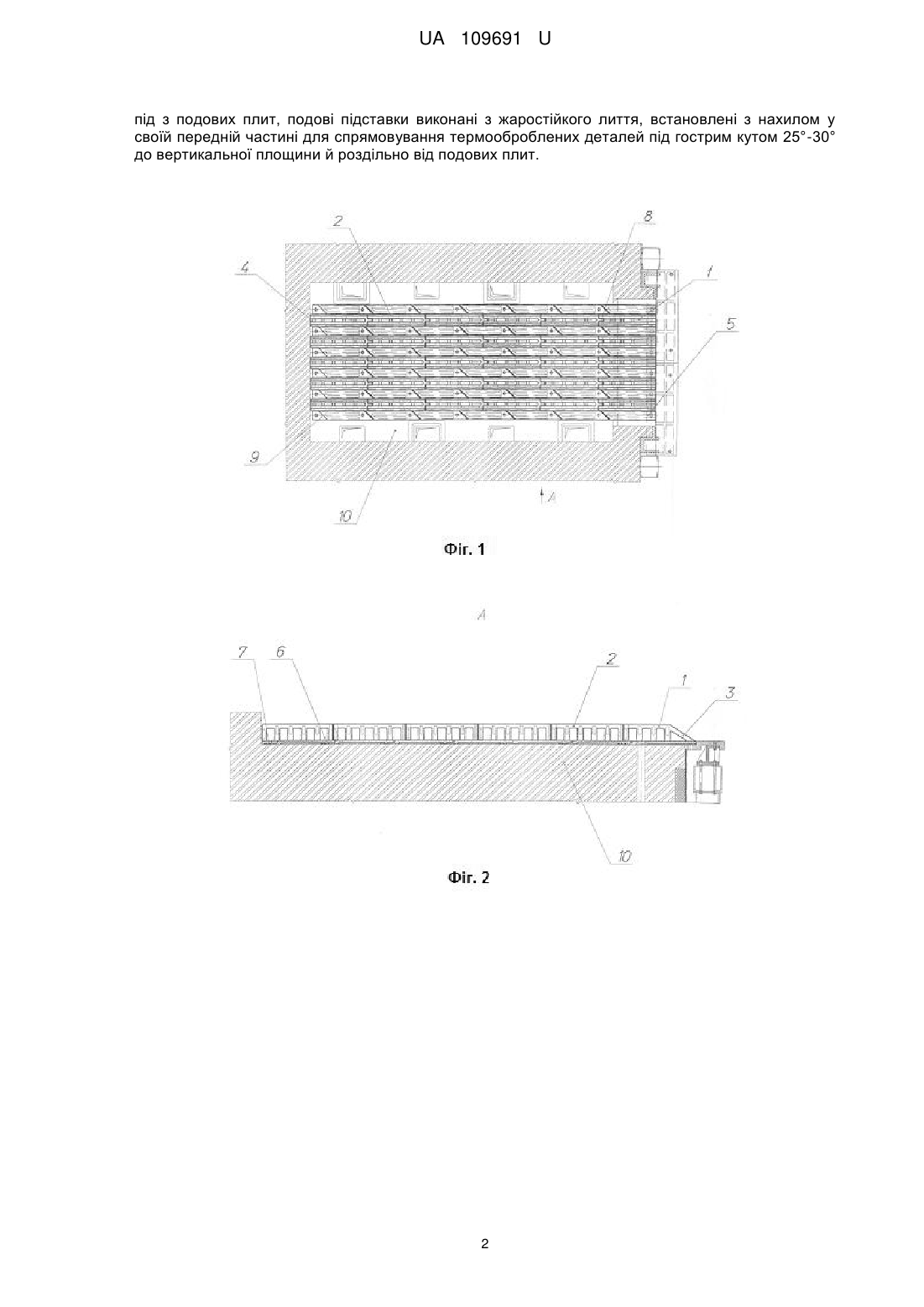

Реферат: Подина термічної печі містить нерухомий під з подових плит, подові підставки, виконані з жаростійкого лиття. Подова підставка виконана з нахилом у своїй передній частині для спрямовування термооброблених деталей під гострим кутом 25° - 30° до вертикальної площини й роздільно від подових плит. UA 109691 U (54) ПОДИНА ТЕРМІЧНОЇ ПЕЧІ UA 109691 U UA 109691 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до пристроїв для термічної обробки будь-яких деталей машинобудування, наприклад деталей вагонного лиття, а також до конструктивних елементів камерних термічних печей з нерухомим подом. Вже відома подина термічної печі, яка вибрана нами як прототип, яка містить нерухомий під з подових плит, подові підставки, виконані з жаростійкого лиття (проект фірми "УКРГІПРОМЕЗ", креслення № Ж25842-13, "Лиття поду", 1969 p.). Основним недоліком даної конструкції є велика витрата жаростійкого лиття для виготовлення подини, що виконана разом з подовими підставками. В основу корисної моделі поставлено задачу покращення технологічності виготовлення подини шляхом скорочення кількості деталей, виконаних з жаростійкого лиття, які використовують для виготовлення подини термічної печі (уніфікація). Поставлена задача вирішується тим, що в подині термічної печі, що містить нерухомий під з подових плит, подові підставки, виконані з жаростійкого лиття, згідно з корисною моделлю, крім цього подова підставка виконана з нахилом у своїй передній частині для спрямовування термооброблених деталей під гострим кутом 25° - 30° до вертикальної площини й роздільно від подових плит. Така зміна в конструкції передньої частини подового лиття подини дозволить виключити деталі з жаростійкого лиття в задній частині подини, що відрізняється по конструкції від середньої частини що, у підсумку, зменшить (уніфікує) кількість видів деталей подового лиття нерухомої подини термічної печі. Доведено, що нова сукупність ознак є причиною, а набутий первинний технічний результат "уніфікації деталей з жаростійкого лиття" - наслідком. У свою чергу цей первинний результат є причиною, а набутий вторинний технічний результат "покращення технологічності конструкції подового лиття нерухомої подини термічної печі" - наслідком. Нижче корисна модель пояснюється на прикладі її виконання з посиланням на прикладені креслення, на яких зображено: на фіг. 1 - загальний вид подини термічної печі, на фіг. 2 - те ж, вид А згідно з фіг. 1; на фіг. 3 - те ж, виносний елемент Б згідно з фіг. 1; на фіг. 4 - те ж, виносний елемент В згідно з фіг. 1. Пропонована корисна модель являє собою подові підставки 1, що відрізняються від подових підставок 2 кутом нахилу 3, рівним від 25° до 30°, у своїй передній частині. Такий кут нахилу необхідний для вільного заходу термічно оброблених виробів. На задній частині підставок виконані пази 4, для з'єднання із сусідніми подовими підставками. На подових плитах 5 виконані виступи 6 і отвори 7 для надійного з'єднання із сусідніми подовими плитами. У середній і задній частинах поду подини розташовані подові підставки 2 прямокутної форми, у яких для з'єднання із сусідніми підставками в передній частині є шипи 8, а у задній частині розташовуються пази 4. У подових плитах 9, у передній частині виконані виступи 6, а в задній частині - спеціальні отвори 7 для надійного з'єднання подових плит між собою. Усі деталі подини термічної печі розташовані на металоконструкції 10 для захисту подини термічної печі. Пропонована подина термічної печі працює таким чином. У термічній печі для захисту металоконструкції печі використовується спеціальне захисне покриття, яке має назву футерівка. Як футерівку використовують спеціальну вогнетривку цеглу або вогнетривкі плити, мати й т. і., але для нижньої частини термічної печі з нерухливим подом все це не підходить, тому що по ньому подають деталі для термічної обробки. Тому футерівку нижньої частини термічної печі, яка зветься подиною, викопують із жаростійкого лиття. Подина термічної печі викладається на металоконструкцію 9 подини 10 нижньої частини печі в такому порядку: 1) Подові підставки 1 і 2 збираються між собою й утворюють ряд; 2) Подові плити 5 і 9 збираються між собою й утворюють ряд. Утворені, таким чином, ряди, розташовують на металоконструкції 10 подини термічної печі одночасно. Для подачі виробів у термічну піч для виконання операції загартування, відпустки або нормалізації використовують зовнішню механізацію (на кресленні не показана), а для кращого заходу (напрямку) у піч деталей передні подові підставки в передній частині виконані з нахилом 3. що дорівнює від 25 до 30°. Застосування даної корисної моделі дозволить знизити витрати на виготовлення термічної печі в 2 рази. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Подина термічної печі, що містить нерухомий під з подових плит, подові підставки, виконані з жаростійкого лиття, яка відрізняється тим, що в подині термічної печі, що містить нерухомий 1 UA 109691 U під з подових плит, подові підставки виконані з жаростійкого лиття, встановлені з нахилом у своїй передній частині для спрямовування термооброблених деталей під гострим кутом 25°-30° до вертикальної площини й роздільно від подових плит. 2 UA 109691 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
