Сошник для сівалок прямої сівби

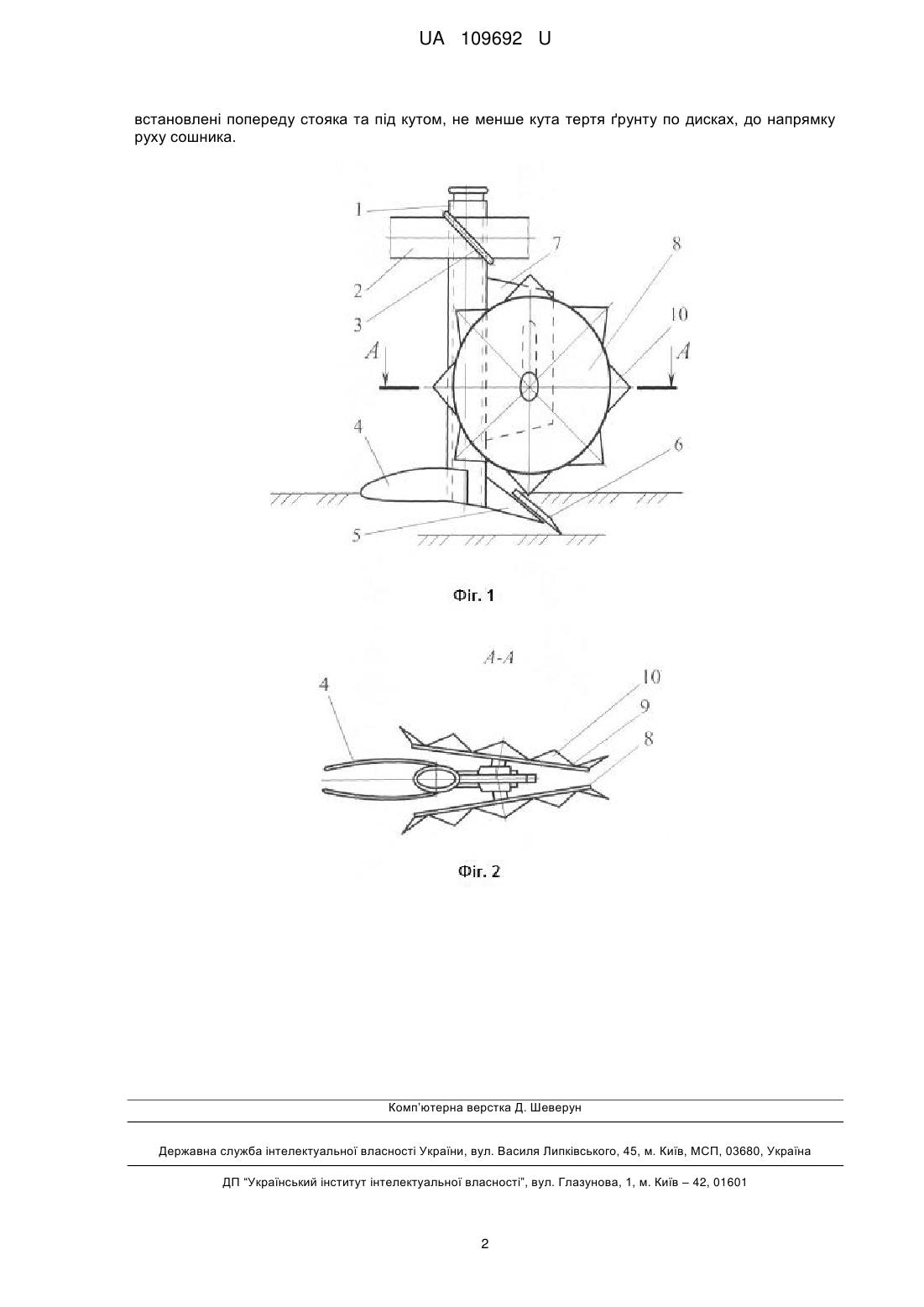

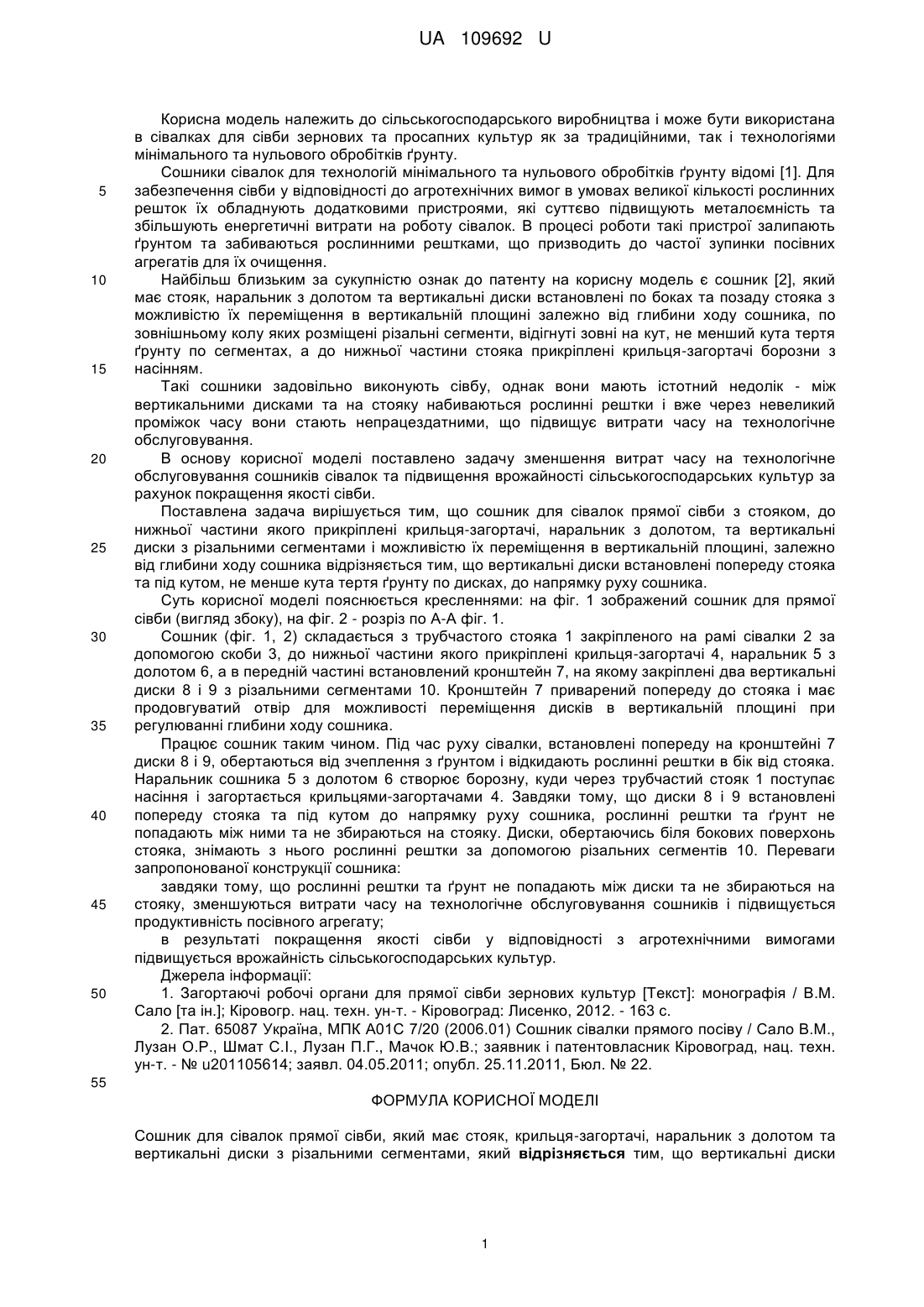

Реферат: Сошник для сівалок прямої сівби має стояк, крильця-загортачі, наральник з долотом та вертикальні диски з різальними сегментами. Крім цього, вертикальні диски встановлені попереду стояка та під кутом, не менше кута тертя ґрунту по дисках, до напрямку руху сошника. UA 109692 U (54) СОШНИК ДЛЯ СІВАЛОК ПРЯМОЇ СІВБИ UA 109692 U UA 109692 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до сільськогосподарського виробництва і може бути використана в сівалках для сівби зернових та просапних культур як за традиційними, так і технологіями мінімального та нульового обробітків ґрунту. Сошники сівалок для технологій мінімального та нульового обробітків ґрунту відомі [1]. Для забезпечення сівби у відповідності до агротехнічних вимог в умовах великої кількості рослинних решток їх обладнують додатковими пристроями, які суттєво підвищують металоємність та збільшують енергетичні витрати на роботу сівалок. В процесі роботи такі пристрої залипають ґрунтом та забиваються рослинними рештками, що призводить до частої зупинки посівних агрегатів для їх очищення. Найбільш близьким за сукупністю ознак до патенту на корисну модель є сошник [2], який має стояк, наральник з долотом та вертикальні диски встановлені по боках та позаду стояка з можливістю їх переміщення в вертикальній площині залежно від глибини ходу сошника, по зовнішньому колу яких розміщені різальні сегменти, відігнуті зовні на кут, не менший кута тертя ґрунту по сегментах, а до нижньої частини стояка прикріплені крильця-загортачі борозни з насінням. Такі сошники задовільно виконують сівбу, однак вони мають істотний недолік - між вертикальними дисками та на стояку набиваються рослинні рештки і вже через невеликий проміжок часу вони стають непрацездатними, що підвищує витрати часу на технологічне обслуговування. В основу корисної моделі поставлено задачу зменшення витрат часу на технологічне обслуговування сошників сівалок та підвищення врожайності сільськогосподарських культур за рахунок покращення якості сівби. Поставлена задача вирішується тим, що сошник для сівалок прямої сівби з стояком, до нижньої частини якого прикріплені крильця-загортачі, наральник з долотом, та вертикальні диски з різальними сегментами і можливістю їх переміщення в вертикальній площині, залежно від глибини ходу сошника відрізняється тим, що вертикальні диски встановлені попереду стояка та під кутом, не менше кута тертя ґрунту по дисках, до напрямку руху сошника. Суть корисної моделі пояснюється кресленнями: на фіг. 1 зображений сошник для прямої сівби (вигляд збоку), на фіг. 2 - розріз по А-А фіг. 1. Сошник (фіг. 1, 2) складається з трубчастого стояка 1 закріпленого на рамі сівалки 2 за допомогою скоби 3, до нижньої частини якого прикріплені крильця-загортачі 4, наральник 5 з долотом 6, а в передній частині встановлений кронштейн 7, на якому закріплені два вертикальні диски 8 і 9 з різальними сегментами 10. Кронштейн 7 приварений попереду до стояка і має продовгуватий отвір для можливості переміщення дисків в вертикальній площині при регулюванні глибини ходу сошника. Працює сошник таким чином. Під час руху сівалки, встановлені попереду на кронштейні 7 диски 8 і 9, обертаються від зчеплення з ґрунтом і відкидають рослинні рештки в бік від стояка. Наральник сошника 5 з долотом 6 створює борозну, куди через трубчастий стояк 1 поступає насіння і загортається крильцями-загортачами 4. Завдяки тому, що диски 8 і 9 встановлені попереду стояка та під кутом до напрямку руху сошника, рослинні рештки та ґрунт не попадають між ними та не збираються на стояку. Диски, обертаючись біля бокових поверхонь стояка, знімають з нього рослинні рештки за допомогою різальних сегментів 10. Переваги запропонованої конструкції сошника: завдяки тому, що рослинні рештки та ґрунт не попадають між диски та не збираються на стояку, зменшуються витрати часу на технологічне обслуговування сошників і підвищується продуктивність посівного агрегату; в результаті покращення якості сівби у відповідності з агротехнічними вимогами підвищується врожайність сільськогосподарських культур. Джерела інформації: 1. Загортаючі робочі органи для прямої сівби зернових культур [Текст]: монографія / В.М. Сало [та ін.]; Кіровогр. нац. техн. ун-т. - Кіровоград: Лисенко, 2012. - 163 с. 2. Пат. 65087 Україна, МПК А01С 7/20 (2006.01) Сошник сівалки прямого посіву / Сало В.М., Лузан О.Р., Шмат С.І., Лузан П.Г., Мачок Ю.В.; заявник і патентовласник Кіровоград, нац. техн. ун-т. - № u201105614; заявл. 04.05.2011; опубл. 25.11.2011, Бюл. № 22. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Сошник для сівалок прямої сівби, який має стояк, крильця-загортачі, наральник з долотом та вертикальні диски з різальними сегментами, який відрізняється тим, що вертикальні диски 1 UA 109692 U встановлені попереду стояка та під кутом, не менше кута тертя ґрунту по дисках, до напрямку руху сошника. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
