Установка для формування кормових брикетів

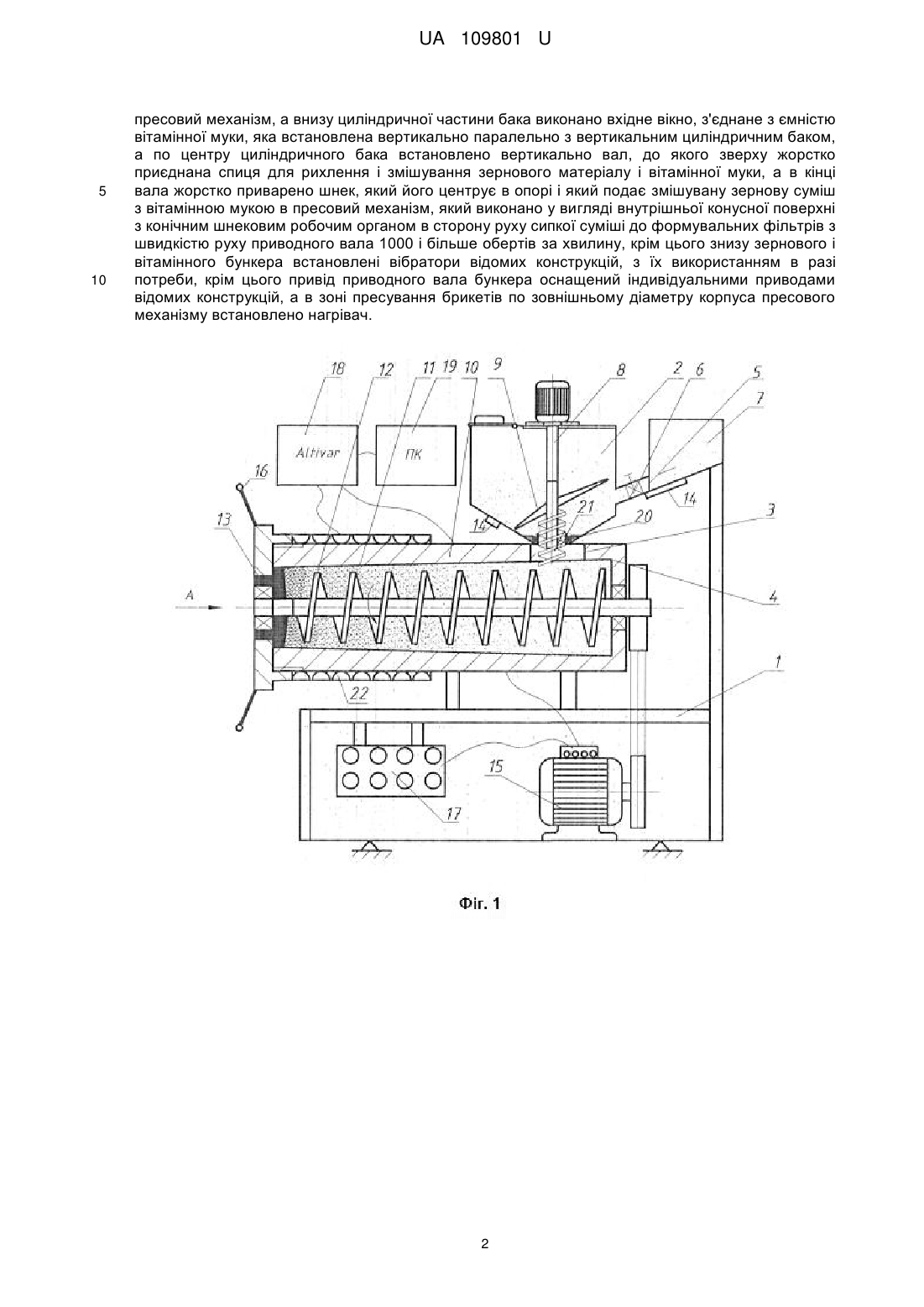

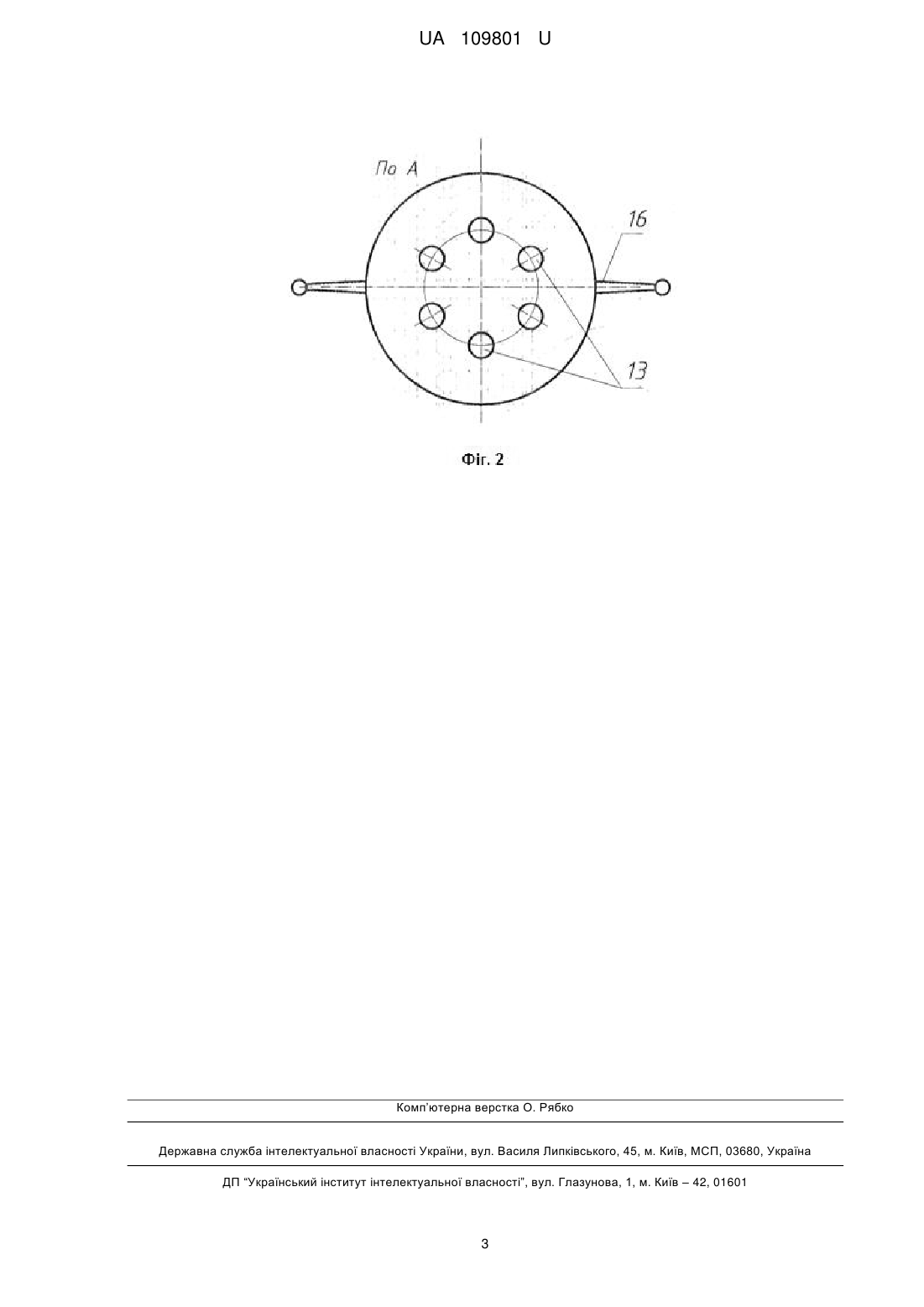

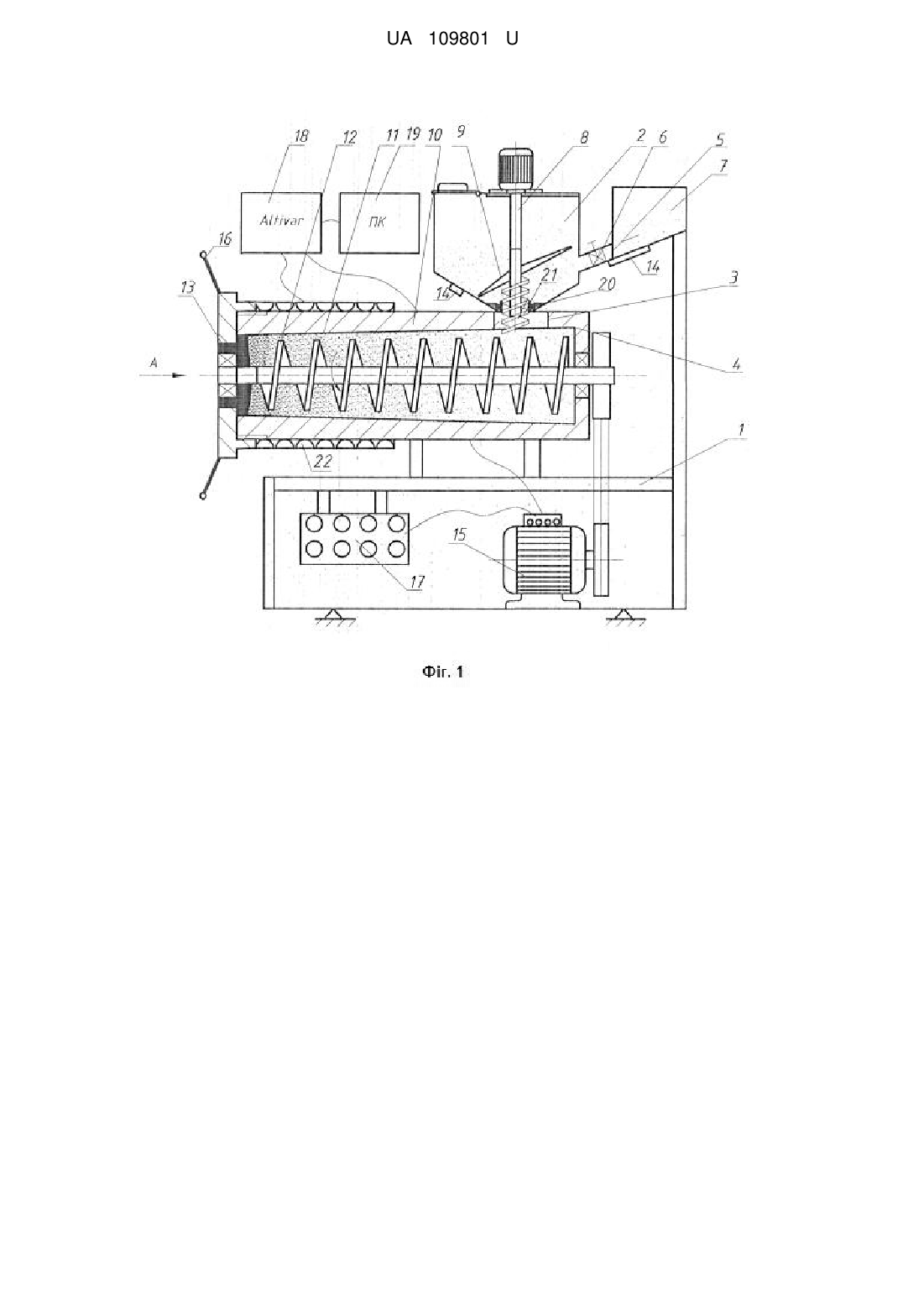

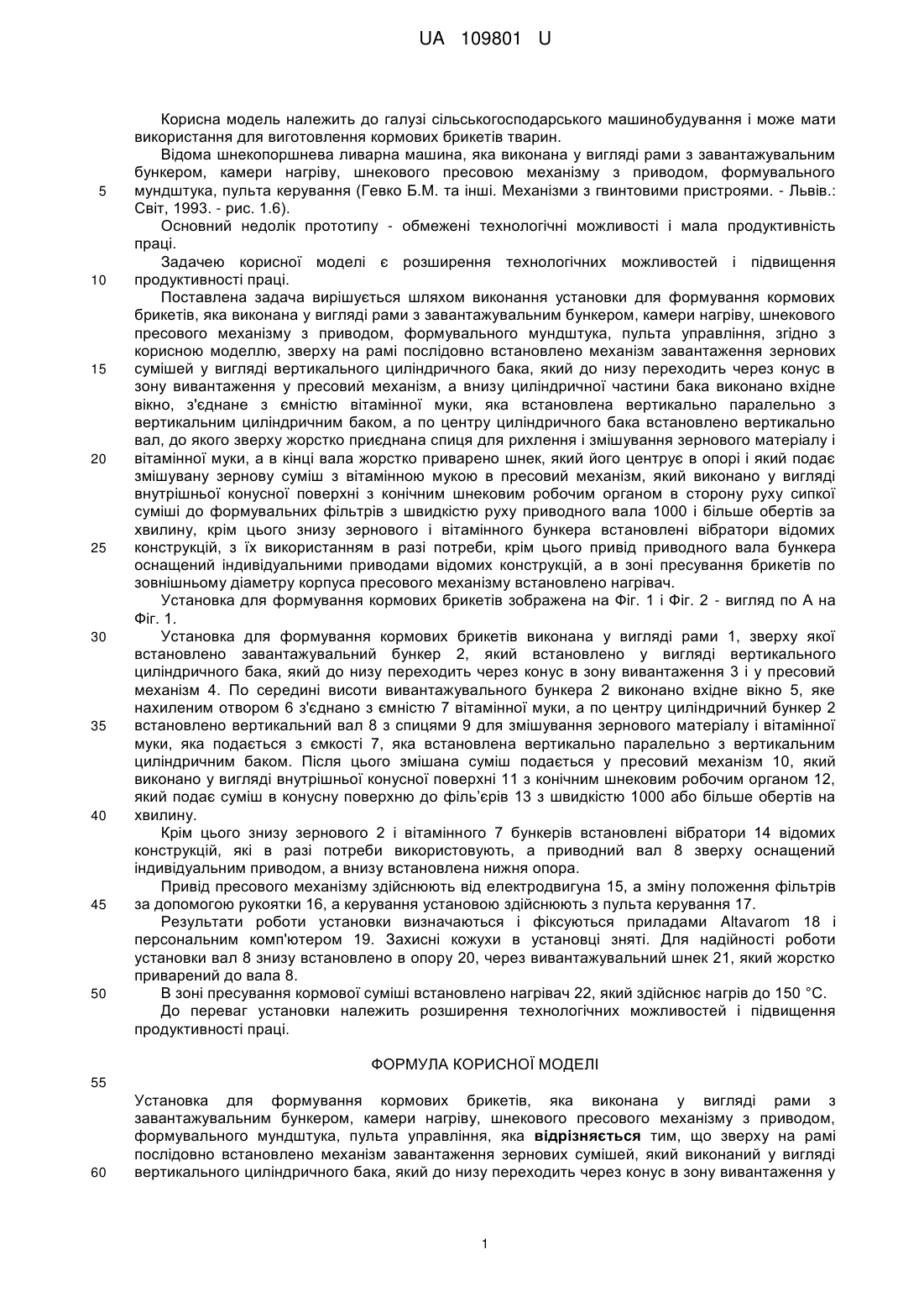

Реферат: Установка для формування кормових брикетів, яка виконана у вигляді рами з завантажувальним бункером, камери нагріву, шнекового пресового механізму з приводом, формувального мундштука, пульта управління. Зверху на рамі послідовно встановлено механізм завантаження зернових сумішей у вигляді вертикального циліндричного бака, який до низу переходить через конус в зону вивантаження у пресовий механізм. Внизу циліндричної частини бака виконано вхідне вікно, з'єднане з ємністю вітамінної муки, яка встановлена вертикально паралельно з вертикальним циліндричним баком. По центру циліндричного бака встановлено вертикально вал, до якого зверху жорстко приєднана спиця для рихлення і змішування зернового матеріалу і вітамінної муки. В кінці вала жорстко приварено шнек, який його центрує в опорі і який подає змішувану зернову суміш з вітамінною мукою в пресовий механізм, який виконано у вигляді внутрішньої конусної поверхні з конічним шнековим робочим органом в сторону руху сипкої суміші до формувальних фільтрів з швидкістю руху приводного вала 1000 і більше обертів за хвилину. UA 109801 U (12) UA 109801 U UA 109801 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі сільськогосподарського машинобудування і може мати використання для виготовлення кормових брикетів тварин. Відома шнекопоршнева ливарна машина, яка виконана у вигляді рами з завантажувальним бункером, камери нагріву, шнекового пресовою механізму з приводом, формувального мундштука, пульта керування (Гевко Б.М. та інші. Механізми з гвинтовими пристроями. - Львів.: Світ, 1993. - рис. 1.6). Основний недолік прототипу - обмежені технологічні можливості і мала продуктивність праці. Задачею корисної моделі є розширення технологічних можливостей і підвищення продуктивності праці. Поставлена задача вирішується шляхом виконання установки для формування кормових брикетів, яка виконана у вигляді рами з завантажувальним бункером, камери нагріву, шнекового пресового механізму з приводом, формувального мундштука, пульта управління, згідно з корисною моделлю, зверху на рамі послідовно встановлено механізм завантаження зернових сумішей у вигляді вертикального циліндричного бака, який до низу переходить через конус в зону вивантаження у пресовий механізм, а внизу циліндричної частини бака виконано вхідне вікно, з'єднане з ємністю вітамінної муки, яка встановлена вертикально паралельно з вертикальним циліндричним баком, а по центру циліндричного бака встановлено вертикально вал, до якого зверху жорстко приєднана спиця для рихлення і змішування зернового матеріалу і вітамінної муки, а в кінці вала жорстко приварено шнек, який його центрує в опорі і який подає змішувану зернову суміш з вітамінною мукою в пресовий механізм, який виконано у вигляді внутрішньої конусної поверхні з конічним шнековим робочим органом в сторону руху сипкої суміші до формувальних фільтрів з швидкістю руху приводного вала 1000 і більше обертів за хвилину, крім цього знизу зернового і вітамінного бункера встановлені вібратори відомих конструкцій, з їх використанням в разі потреби, крім цього привід приводного вала бункера оснащений індивідуальними приводами відомих конструкцій, а в зоні пресування брикетів по зовнішньому діаметру корпуса пресового механізму встановлено нагрівач. Установка для формування кормових брикетів зображена на Фіг. 1 і Фіг. 2 - вигляд по А на Фіг. 1. Установка для формування кормових брикетів виконана у вигляді рами 1, зверху якої встановлено завантажувальний бункер 2, який встановлено у вигляді вертикального циліндричного бака, який до низу переходить через конус в зону вивантаження 3 і у пресовий механізм 4. По середині висоти вивантажувального бункера 2 виконано вхідне вікно 5, яке нахиленим отвором 6 з'єднано з ємністю 7 вітамінної муки, а по центру циліндричний бункер 2 встановлено вертикальний вал 8 з спицями 9 для змішування зернового матеріалу і вітамінної муки, яка подається з ємкості 7, яка встановлена вертикально паралельно з вертикальним циліндричним баком. Після цього змішана суміш подається у пресовий механізм 10, який виконано у вигляді внутрішньої конусної поверхні 11 з конічним шнековим робочим органом 12, який подає суміш в конусну поверхню до філь’єрів 13 з швидкістю 1000 або більше обертів на хвилину. Крім цього знизу зернового 2 і вітамінного 7 бункерів встановлені вібратори 14 відомих конструкцій, які в разі потреби використовують, а приводний вал 8 зверху оснащений індивідуальним приводом, а внизу встановлена нижня опора. Привід пресового механізму здійснюють від електродвигуна 15, а зміну положення фільтрів за допомогою рукоятки 16, а керування установою здійснюють з пульта керування 17. Результати роботи установки визначаються і фіксуються приладами Altavarom 18 і персональним комп'ютером 19. Захисні кожухи в установці зняті. Для надійності роботи установки вал 8 знизу встановлено в опору 20, через вивантажувальний шнек 21, який жорстко приварений до вала 8. В зоні пресування кормової суміші встановлено нагрівач 22, який здійснює нагрів до 150 °C. До переваг установки належить розширення технологічних можливостей і підвищення продуктивності праці. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Установка для формування кормових брикетів, яка виконана у вигляді рами з завантажувальним бункером, камери нагріву, шнекового пресового механізму з приводом, формувального мундштука, пульта управління, яка відрізняється тим, що зверху на рамі послідовно встановлено механізм завантаження зернових сумішей, який виконаний у вигляді вертикального циліндричного бака, який до низу переходить через конус в зону вивантаження у 1 UA 109801 U 5 10 пресовий механізм, а внизу циліндричної частини бака виконано вхідне вікно, з'єднане з ємністю вітамінної муки, яка встановлена вертикально паралельно з вертикальним циліндричним баком, а по центру циліндричного бака встановлено вертикально вал, до якого зверху жорстко приєднана спиця для рихлення і змішування зернового матеріалу і вітамінної муки, а в кінці вала жорстко приварено шнек, який його центрує в опорі і який подає змішувану зернову суміш з вітамінною мукою в пресовий механізм, який виконано у вигляді внутрішньої конусної поверхні з конічним шнековим робочим органом в сторону руху сипкої суміші до формувальних фільтрів з швидкістю руху приводного вала 1000 і більше обертів за хвилину, крім цього знизу зернового і вітамінного бункера встановлені вібратори відомих конструкцій, з їх використанням в разі потреби, крім цього привід приводного вала бункера оснащений індивідуальними приводами відомих конструкцій, а в зоні пресування брикетів по зовнішньому діаметру корпуса пресового механізму встановлено нагрівач. 2 UA 109801 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
