Установка для виготовлення кормових брикетів

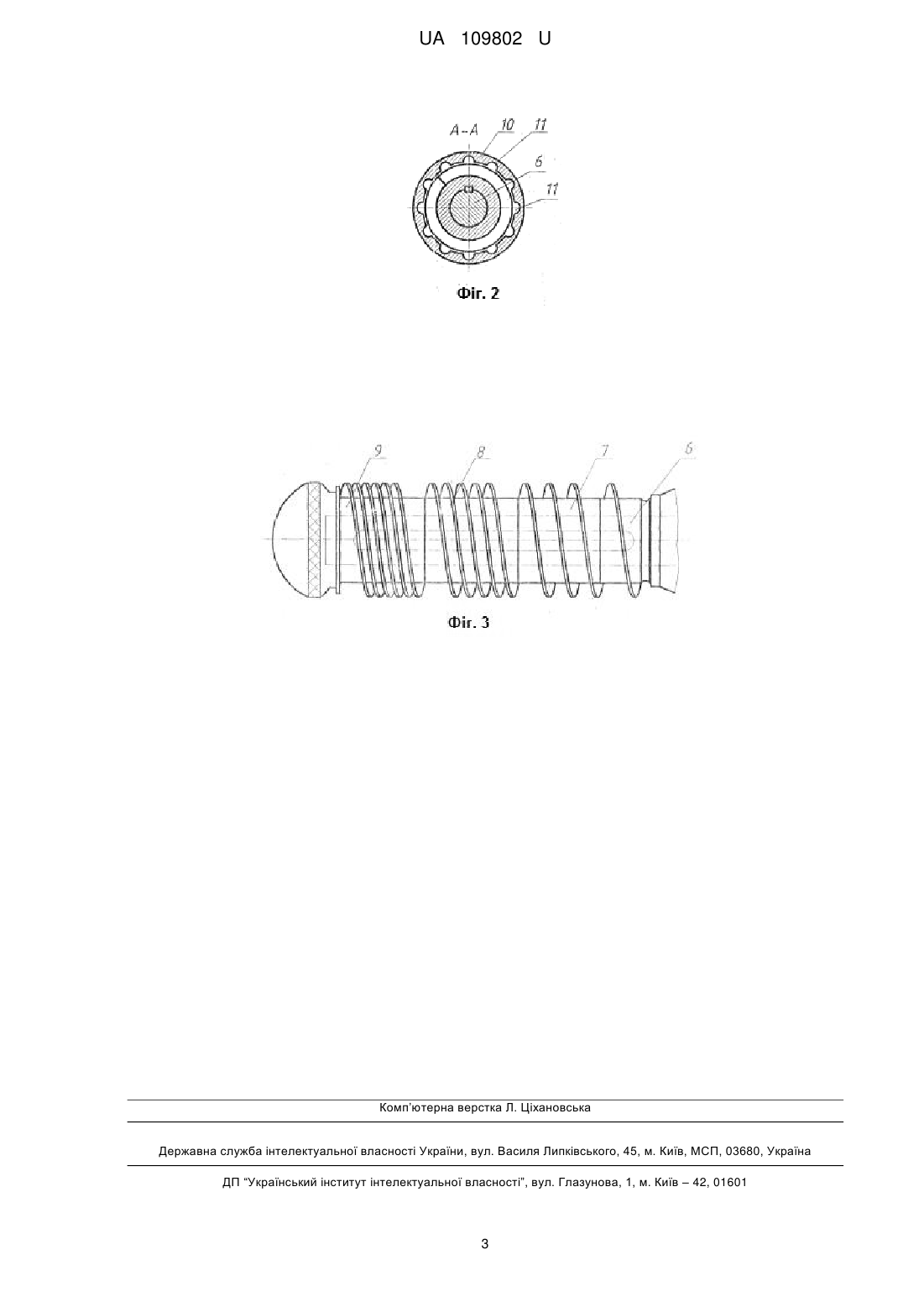

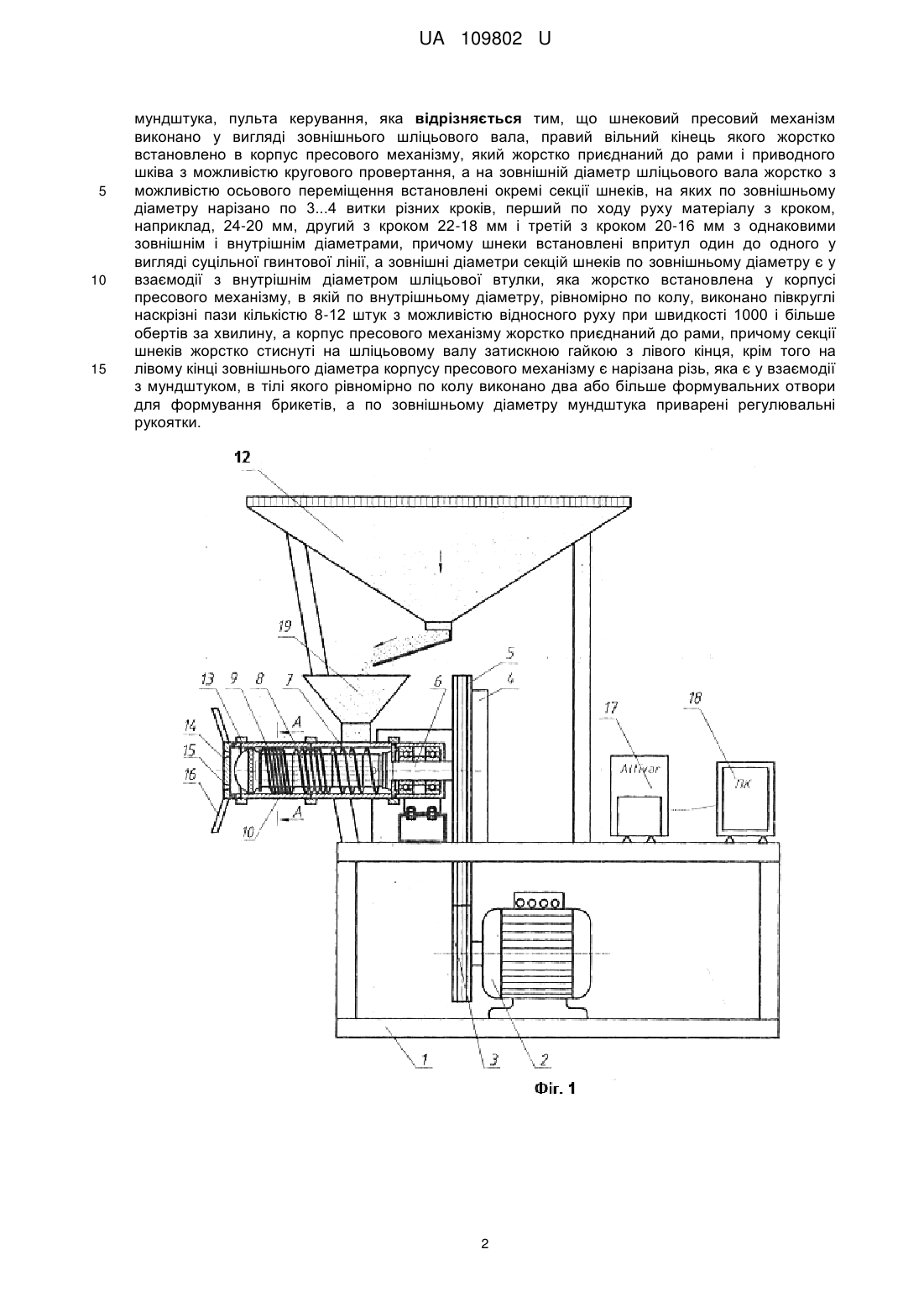

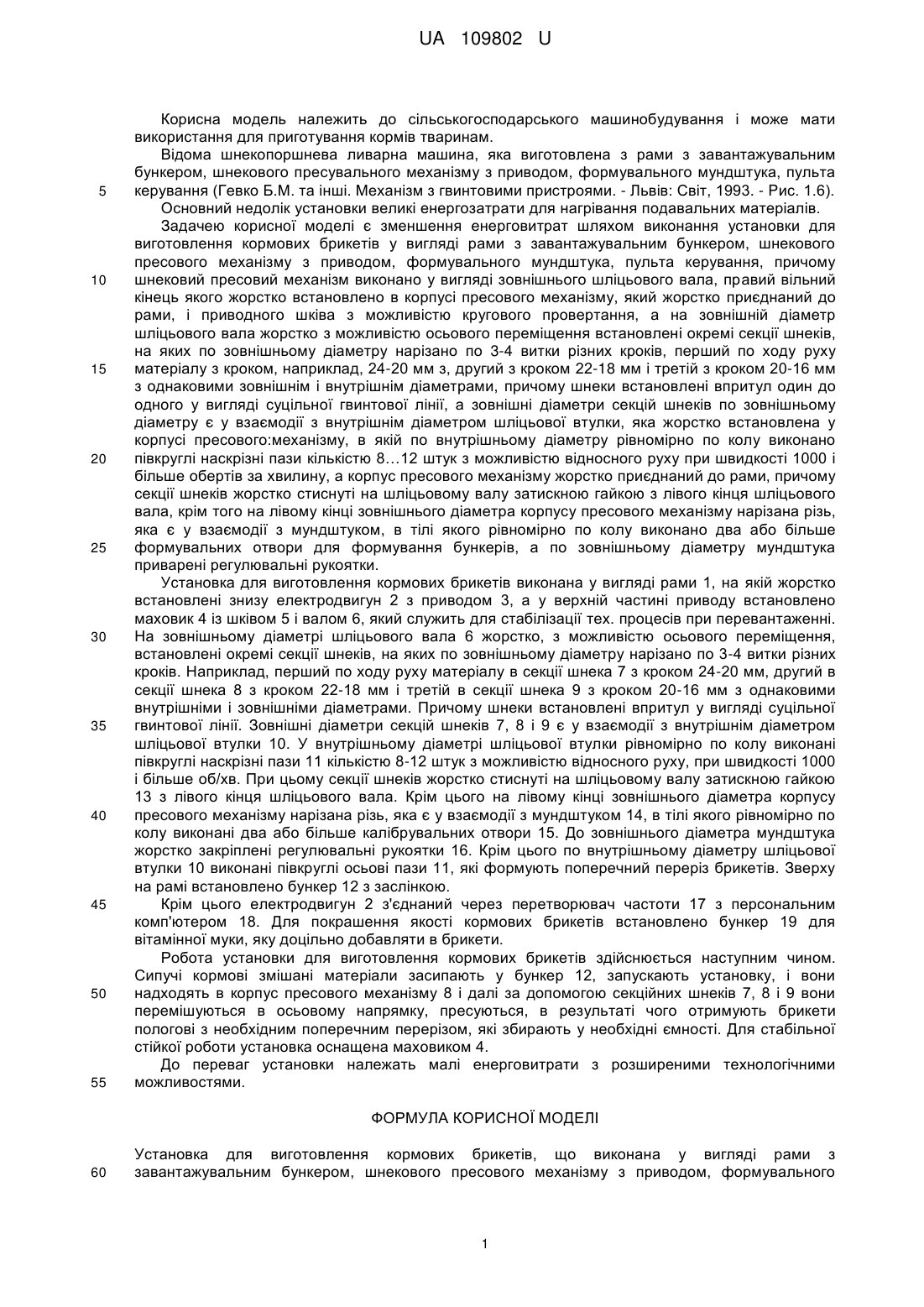

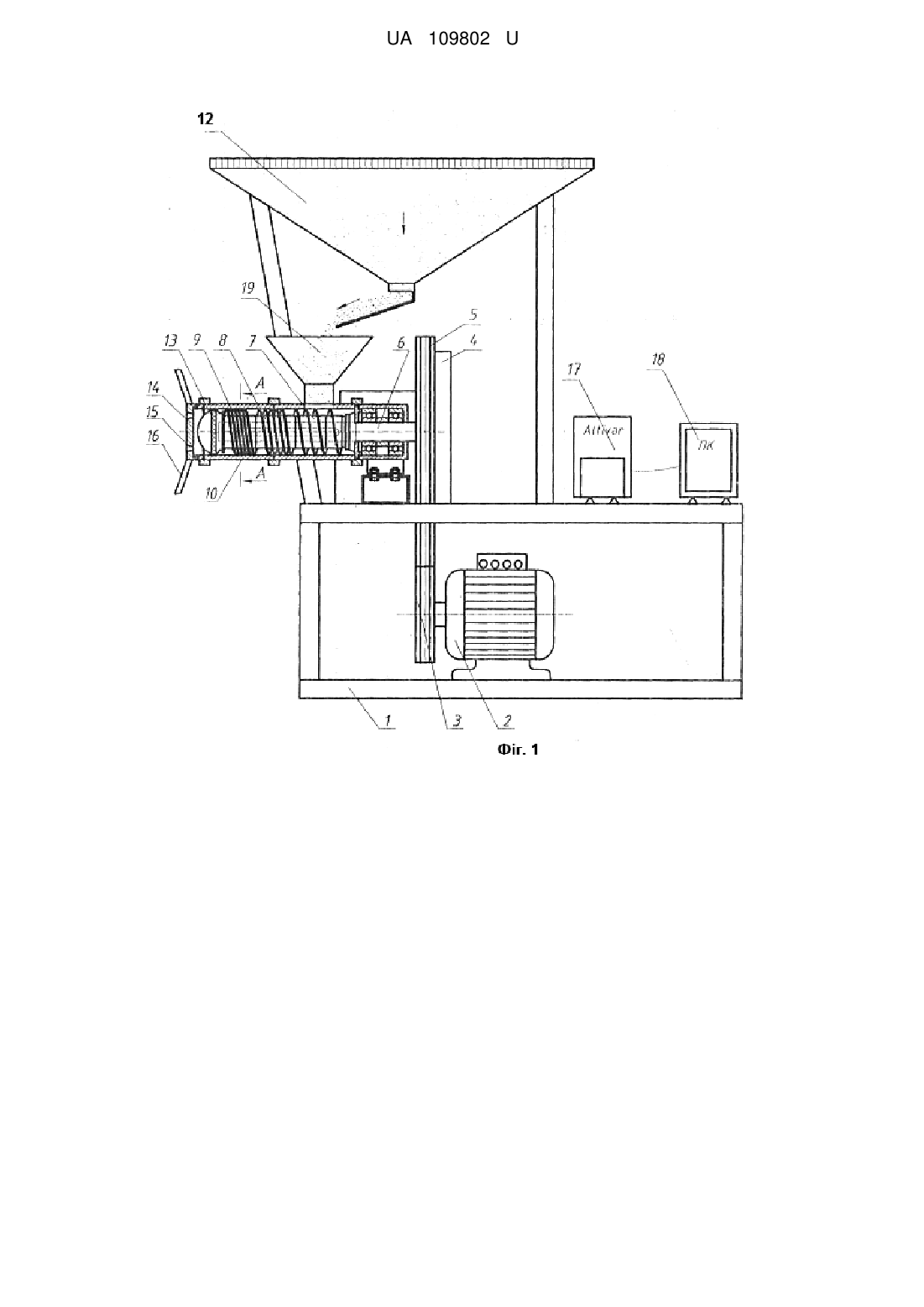

Реферат: Установка для виготовлення кормових брикетів виконана у вигляді рами з завантажувальним бункером, шнекового пресового механізму з приводом, формувального мундштука, пульта керування. Шнековий пресовий механізм виконано у вигляді зовнішнього шліцьового вала, правий вільний кінець якого жорстко встановлено в корпус пресового механізму, який жорстко приєднаний до рами і приводного шківа з можливістю кругового провертання, на зовнішній діаметр шліцьового вала жорстко з можливістю осьового переміщення встановлені окремі секції шнеків, на яких по зовнішньому діаметру нарізано витки різних кроків. Шнеки встановлені впритул один до одного у вигляді суцільної гвинтової лінії, а зовнішні діаметри секцій шнеків по зовнішньому діаметру є у взаємодії з внутрішнім діаметром шліцьової втулки, яка жорстко встановлена у корпусі пресового механізму, в якій по внутрішньому діаметру, рівномірно по колу, виконано півкруглі наскрізні пази. Корпус пресового механізму жорстко приєднаний до рами. Секції шнеків жорстко стиснуті на шліцьовому валу затискною гайкою з лівого кінця. На лівому кінці зовнішнього діаметра корпусу пресового механізму є нарізана різь, яка є у взаємодії з мундштуком, в тілі якого рівномірно по колу виконано два або більше формувальних отвори для формування брикетів, а по зовнішньому діаметру мундштука приварені регулювальні рукоятки. UA 109802 U (12) UA 109802 U UA 109802 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільськогосподарського машинобудування і може мати використання для приготування кормів тваринам. Відома шнекопоршнева ливарна машина, яка виготовлена з рами з завантажувальним бункером, шнекового пресувального механізму з приводом, формувального мундштука, пульта керування (Гевко Б.М. та інші. Механізм з гвинтовими пристроями. - Львів: Світ, 1993. - Pис. 1.6). Основний недолік установки великі енергозатрати для нагрівання подавальних матеріалів. Задачею корисної моделі є зменшення енерговитрат шляхом виконання установки для виготовлення кормових брикетів у вигляді рами з завантажувальним бункером, шнекового пресового механізму з приводом, формувального мундштука, пульта керування, причому шнековий пресовий механізм виконано у вигляді зовнішнього шліцьового вала, правий вільний кінець якого жорстко встановлено в корпусі пресового механізму, який жорстко приєднаний до рами, і приводного шківа з можливістю кругового провертання, а на зовнішній діаметр шліцьового вала жорстко з можливістю осьового переміщення встановлені окремі секції шнеків, на яких по зовнішньому діаметру нарізано по 3-4 витки різних кроків, перший по ходу руху матеріалу з кроком, наприклад, 24-20 мм з, другий з кроком 22-18 мм і третій з кроком 20-16 мм з однаковими зовнішнім і внутрішнім діаметрами, причому шнеки встановлені впритул один до одного у вигляді суцільної гвинтової лінії, а зовнішні діаметри секцій шнеків по зовнішньому діаметру є у взаємодії з внутрішнім діаметром шліцьової втулки, яка жорстко встановлена у корпусі пресового:механізму, в якій по внутрішньому діаметру рівномірно по колу виконано півкруглі наскрізні пази кількістю 8…12 штук з можливістю відносного руху при швидкості 1000 і більше обертів за хвилину, а корпус пресового механізму жорстко приєднаний до рами, причому секції шнеків жорстко стиснуті на шліцьовому валу затискною гайкою з лівого кінця шліцьового вала, крім того на лівому кінці зовнішнього діаметра корпусу пресового механізму нарізана різь, яка є у взаємодії з мундштуком, в тілі якого рівномірно по колу виконано два або більше формувальних отвори для формування бункерів, а по зовнішньому діаметру мундштука приварені регулювальні рукоятки. Установка для виготовлення кормових брикетів виконана у вигляді рами 1, на якій жорстко встановлені знизу електродвигун 2 з приводом 3, а у верхній частині приводу встановлено маховик 4 із шківом 5 і валом 6, який служить для стабілізації тех. процесів при перевантаженні. На зовнішньому діаметрі шліцьового вала 6 жорстко, з можливістю осьового переміщення, встановлені окремі секції шнеків, на яких по зовнішньому діаметру нарізано по 3-4 витки різних кроків. Наприклад, перший по ходу руху матеріалу в секції шнека 7 з кроком 24-20 мм, другий в секції шнека 8 з кроком 22-18 мм і третій в секції шнека 9 з кроком 20-16 мм з однаковими внутрішніми і зовнішніми діаметрами. Причому шнеки встановлені впритул у вигляді суцільної гвинтової лінії. Зовнішні діаметри секцій шнеків 7, 8 і 9 є у взаємодії з внутрішнім діаметром шліцьової втулки 10. У внутрішньому діаметрі шліцьової втулки рівномірно по колу виконані півкруглі наскрізні пази 11 кількістю 8-12 штук з можливістю відносного руху, при швидкості 1000 і більше об/хв. При цьому секції шнеків жорстко стиснуті на шліцьовому валу затискною гайкою 13 з лівого кінця шліцьового вала. Крім цього на лівому кінці зовнішнього діаметра корпусу пресового механізму нарізана різь, яка є у взаємодії з мундштуком 14, в тілі якого рівномірно по колу виконані два або більше калібрувальних отвори 15. До зовнішнього діаметра мундштука жорстко закріплені регулювальні рукоятки 16. Крім цього по внутрішньому діаметру шліцьової втулки 10 виконані півкруглі осьові пази 11, які формують поперечний переріз брикетів. Зверху на рамі встановлено бункер 12 з заслінкою. Крім цього електродвигун 2 з'єднаний через перетворювач частоти 17 з персональним комп'ютером 18. Для покрашення якості кормових брикетів встановлено бункер 19 для вітамінної муки, яку доцільно добавляти в брикети. Робота установки для виготовлення кормових брикетів здійснюється наступним чином. Сипучі кормові змішані матеріали засипають у бункер 12, запускають установку, і вони надходять в корпус пресового механізму 8 і далі за допомогою секційних шнеків 7, 8 і 9 вони перемішуються в осьовому напрямку, пресуються, в результаті чого отримують брикети пологові з необхідним поперечним перерізом, які збирають у необхідні ємності. Для стабільної стійкої роботи установка оснащена маховиком 4. До переваг установки належать малі енерговитрати з розширеними технологічними можливостями. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Установка для виготовлення кормових брикетів, що виконана у вигляді рами з завантажувальним бункером, шнекового пресового механізму з приводом, формувального 1 UA 109802 U 5 10 15 мундштука, пульта керування, яка відрізняється тим, що шнековий пресовий механізм виконано у вигляді зовнішнього шліцьового вала, правий вільний кінець якого жорстко встановлено в корпус пресового механізму, який жорстко приєднаний до рами і приводного шківа з можливістю кругового провертання, а на зовнішній діаметр шліцьового вала жорстко з можливістю осьового переміщення встановлені окремі секції шнеків, на яких по зовнішньому діаметру нарізано по 3...4 витки різних кроків, перший по ходу руху матеріалу з кроком, наприклад, 24-20 мм, другий з кроком 22-18 мм і третій з кроком 20-16 мм з однаковими зовнішнім і внутрішнім діаметрами, причому шнеки встановлені впритул один до одного у вигляді суцільної гвинтової лінії, а зовнішні діаметри секцій шнеків по зовнішньому діаметру є у взаємодії з внутрішнім діаметром шліцьової втулки, яка жорстко встановлена у корпусі пресового механізму, в якій по внутрішньому діаметру, рівномірно по колу, виконано півкруглі наскрізні пази кількістю 8-12 штук з можливістю відносного руху при швидкості 1000 і більше обертів за хвилину, а корпус пресового механізму жорстко приєднаний до рами, причому секції шнеків жорстко стиснуті на шліцьовому валу затискною гайкою з лівого кінця, крім того на лівому кінці зовнішнього діаметра корпусу пресового механізму є нарізана різь, яка є у взаємодії з мундштуком, в тілі якого рівномірно по колу виконано два або більше формувальних отвори для формування брикетів, а по зовнішньому діаметру мундштука приварені регулювальні рукоятки. 2 UA 109802 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
