Дисковий викопуючий робочий орган

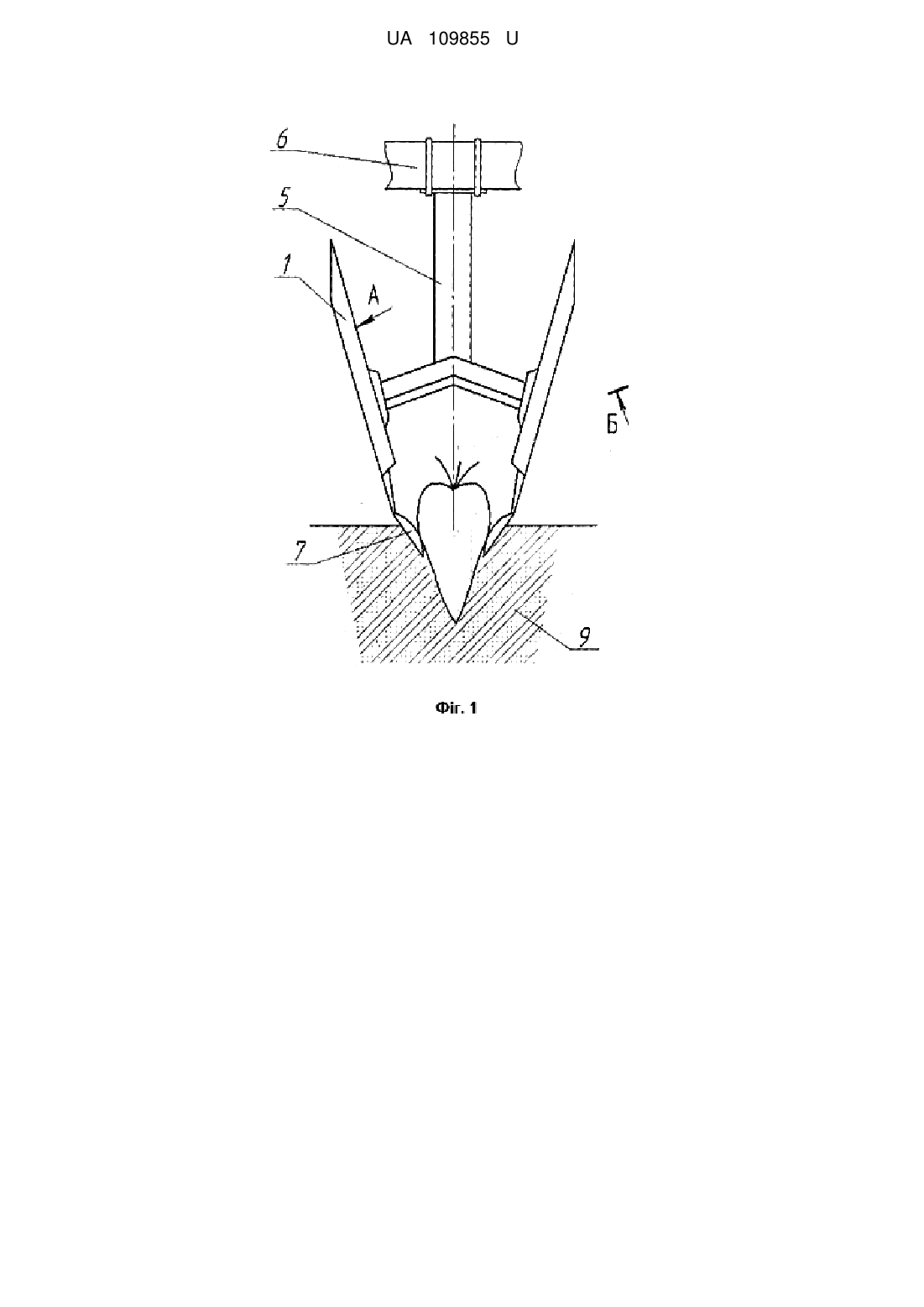

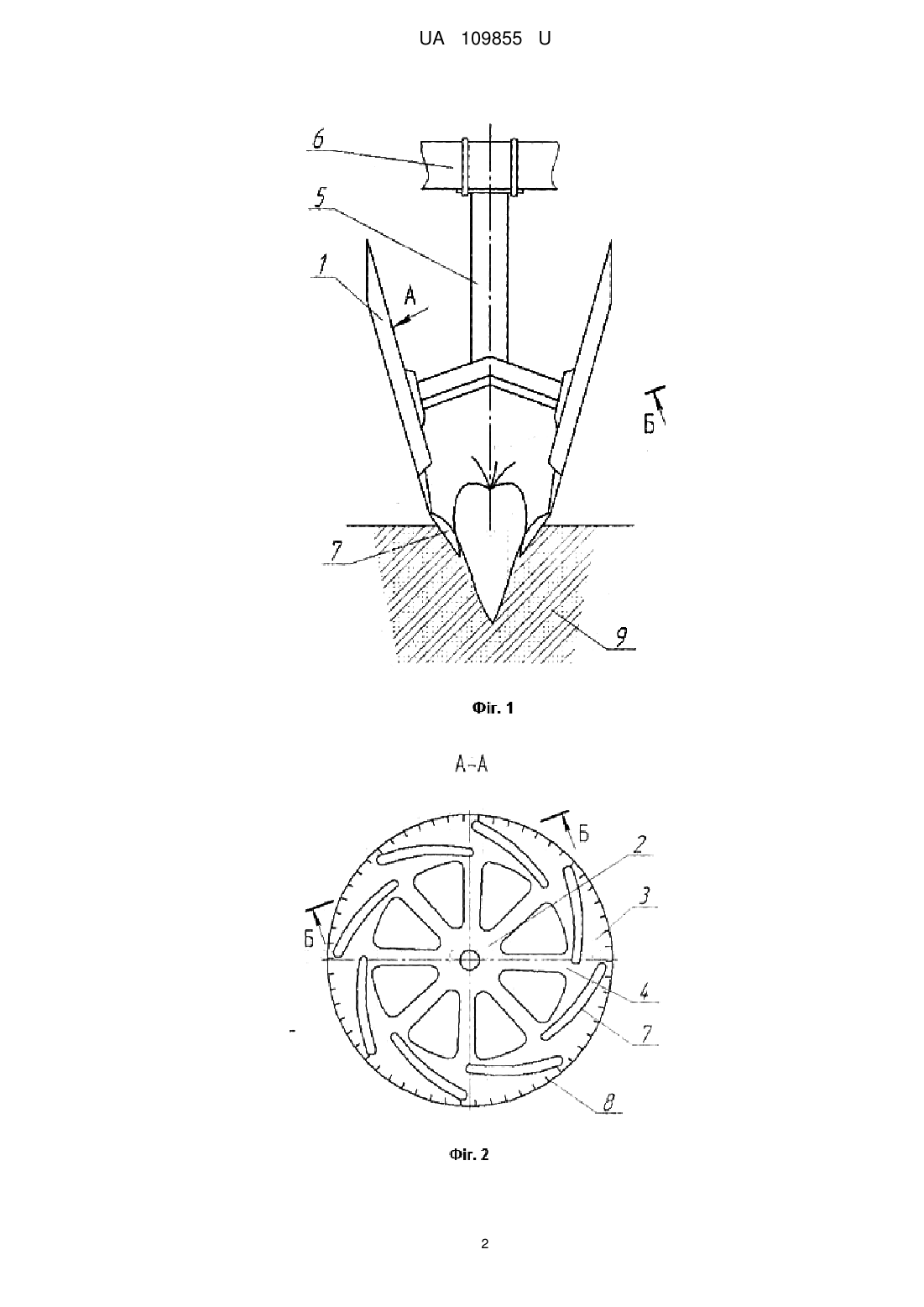

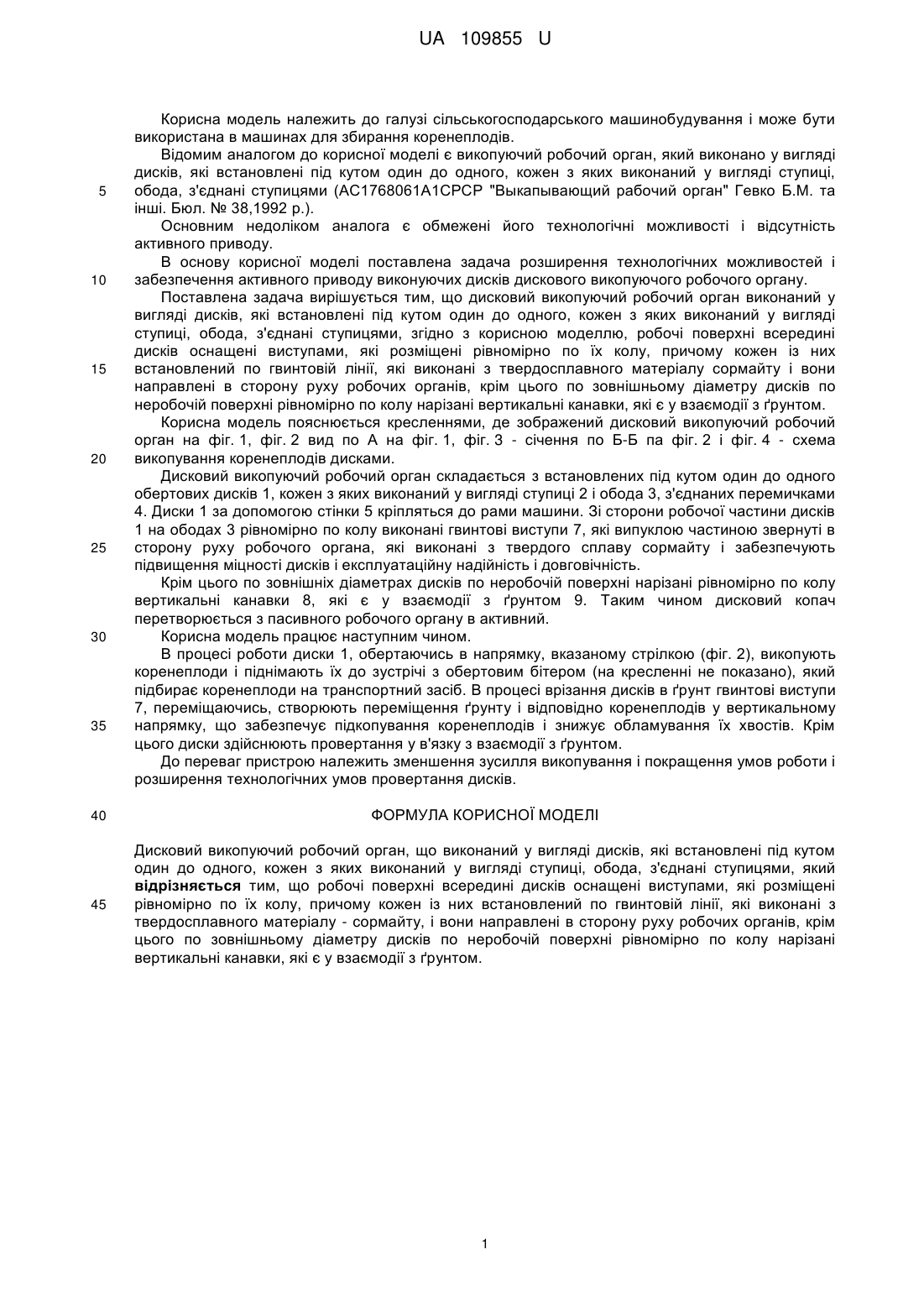

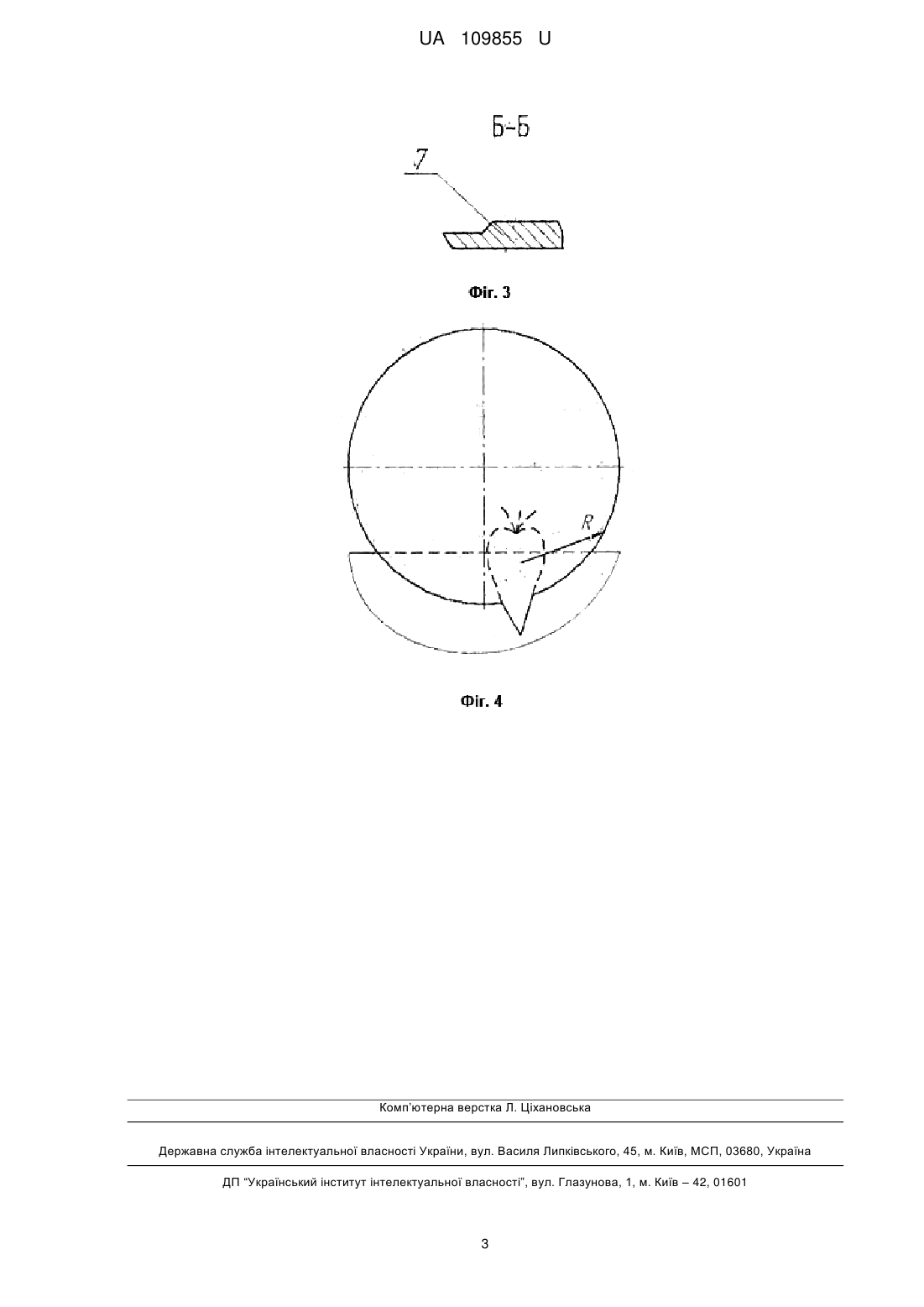

Реферат: Дисковий викопуючий робочий орган виконаний у вигляді дисків, які встановлені під кутом один до одного, кожен з яких виконаний у вигляді ступиці, обода, з'єднані ступцями. Робочі поверхні всередині дисків оснащені виступами, які розміщені рівномірно по їх колу. Кожен із виступів встановлений по гвинтовій лінії, які виконані з твердосплавного матеріалу - сормайту, і вони направлені в сторону руху робочих органів. По зовнішньому діаметру дисків по неробочій поверхні рівномірно по колу нарізані вертикальні канавки, які є у взаємодії з ґрунтом. UA 109855 U (12) UA 109855 U UA 109855 U 5 10 15 20 25 30 35 Корисна модель належить до галузі сільськогосподарського машинобудування і може бути використана в машинах для збирання коренеплодів. Відомим аналогом до корисної моделі є викопуючий робочий орган, який виконано у вигляді дисків, які встановлені під кутом один до одного, кожен з яких виконаний у вигляді ступиці, обода, з'єднані ступицями (АС1768061А1СРСР "Выкапывающий рабочий орган" Гевко Б.Μ. та інші. Бюл. № 38,1992 р.). Основним недоліком аналога є обмежені його технологічні можливості і відсутність активного приводу. В основу корисної моделі поставлена задача розширення технологічних можливостей і забезпечення активного приводу виконуючих дисків дискового викопуючого робочого органу. Поставлена задача вирішується тим, що дисковий викопуючий робочий орган виконаний у вигляді дисків, які встановлені під кутом один до одного, кожен з яких виконаний у вигляді ступиці, обода, з'єднані ступицями, згідно з корисною моделлю, робочі поверхні всередині дисків оснащені виступами, які розміщені рівномірно по їх колу, причому кожен із них встановлений по гвинтовій лінії, які виконані з твердосплавного матеріалу сормайту і вони направлені в сторону руху робочих органів, крім цього по зовнішньому діаметру дисків по неробочій поверхні рівномірно по колу нарізані вертикальні канавки, які є у взаємодії з ґрунтом. Корисна модель пояснюється кресленнями, де зображений дисковий викопуючий робочий орган на фіг. 1, фіг. 2 вид по А на фіг. 1, фіг. 3 - січення по Б-Б па фіг. 2 і фіг. 4 - схема викопування коренеплодів дисками. Дисковий викопуючий робочий орган складається з встановлених під кутом один до одного обертових дисків 1, кожен з яких виконаний у вигляді ступиці 2 і обода 3, з'єднаних перемичками 4. Диски 1 за допомогою стінки 5 кріпляться до рами машини. Зі сторони робочої частини дисків 1 на ободах 3 рівномірно по колу виконані гвинтові виступи 7, які випуклою частиною звернуті в сторону руху робочого органа, які виконані з твердого сплаву сормайту і забезпечують підвищення міцності дисків і експлуатаційну надійність і довговічність. Крім цього по зовнішніх діаметрах дисків по неробочій поверхні нарізані рівномірно по колу вертикальні канавки 8, які є у взаємодії з ґрунтом 9. Таким чином дисковий копач перетворюється з пасивного робочого органу в активний. Корисна модель працює наступним чином. В процесі роботи диски 1, обертаючись в напрямку, вказаному стрілкою (фіг. 2), викопують коренеплоди і піднімають їх до зустрічі з обертовим бітером (на кресленні не показано), який підбирає коренеплоди на транспортний засіб. В процесі врізання дисків в ґрунт гвинтові виступи 7, переміщаючись, створюють переміщення ґрунту і відповідно коренеплодів у вертикальному напрямку, що забезпечує підкопування коренеплодів і знижує обламування їх хвостів. Крім цього диски здійснюють провертання у в'язку з взаємодії з ґрунтом. До переваг пристрою належить зменшення зусилля викопування і покращення умов роботи і розширення технологічних умов провертання дисків. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Дисковий викопуючий робочий орган, що виконаний у вигляді дисків, які встановлені під кутом один до одного, кожен з яких виконаний у вигляді ступиці, обода, з'єднані ступицями, який відрізняється тим, що робочі поверхні всередині дисків оснащені виступами, які розміщені рівномірно по їх колу, причому кожен із них встановлений по гвинтовій лінії, які виконані з твердосплавного матеріалу - сормайту, і вони направлені в сторону руху робочих органів, крім цього по зовнішньому діаметру дисків по неробочій поверхні рівномірно по колу нарізані вертикальні канавки, які є у взаємодії з ґрунтом. 1 UA 109855 U 2 UA 109855 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
