Вібраційно-відцентрова установка

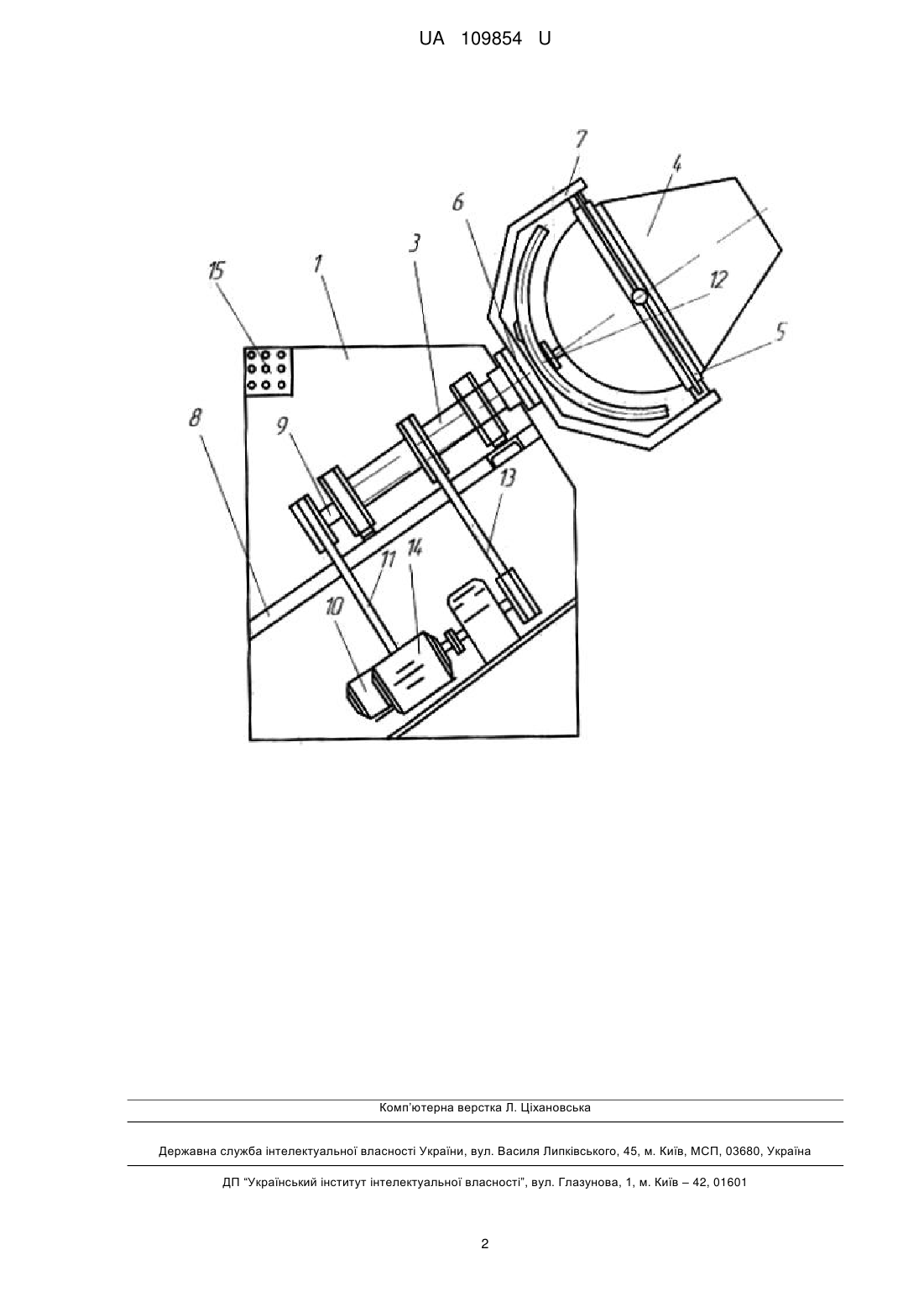

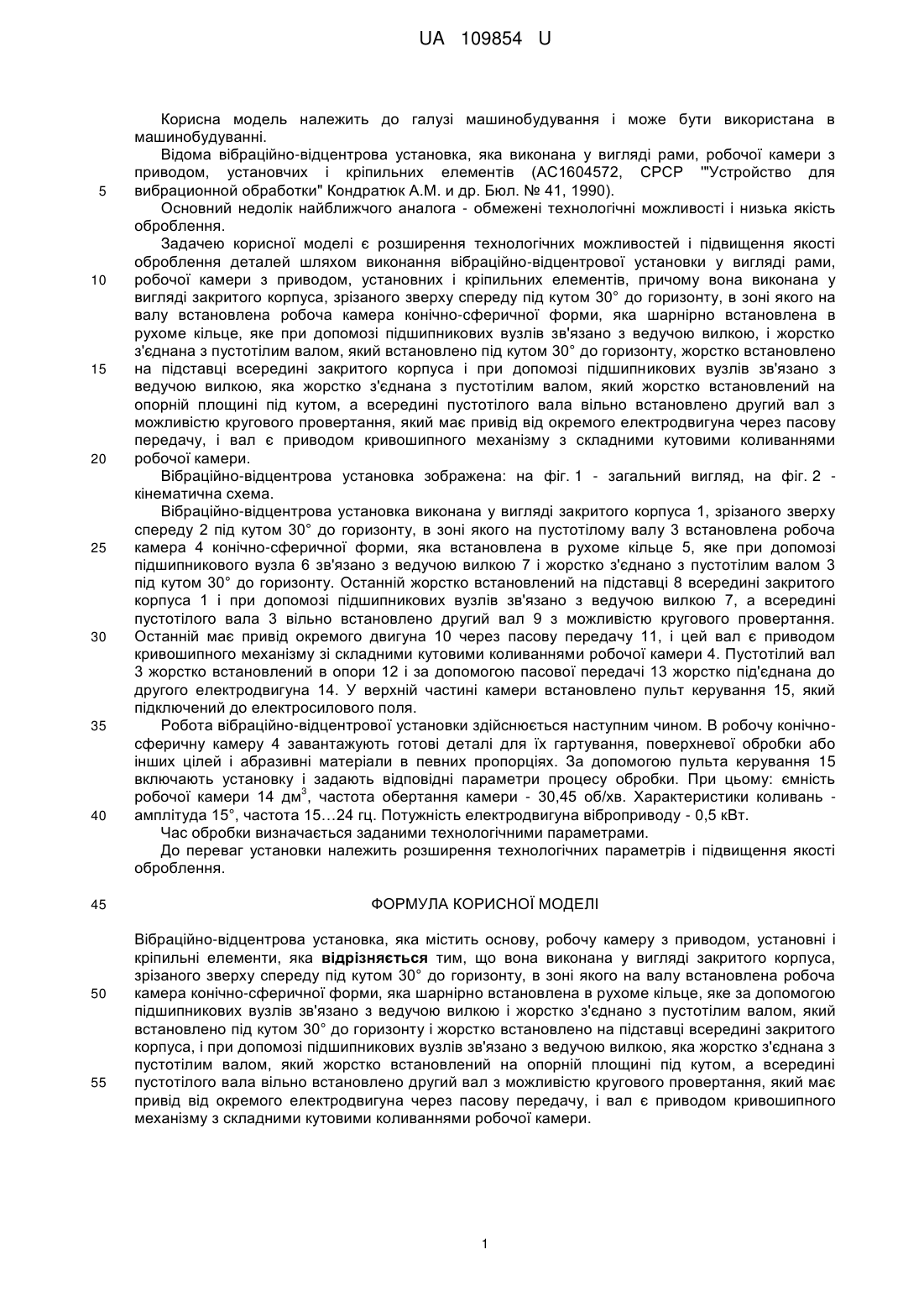

Реферат: Вібраційно-відцентрова установка виконана у вигляді рами, робочої камери з приводом, установних і кріпильних елементів. Вона виконана як закритий корпус, зрізаний зверху спереду під кутом 30° до горизонту, в зоні якого на валу встановлена робоча камера конічно-сферичної форми, яка шарнірно встановлена в рухоме кільце, яке за допомогою підшипникових вузлів зв'язано з ведучою вилкою. Камера жорстко з'єднана з пустотілим валом, який встановлено під кутом 30° до горизонту і жорстко встановлено на підставці всередині закритого корпуса і за допомогою підшипникових вузлів зв'язано з ведучою вилкою, яка жорстко з'єднана з пустотілим валом, який жорстко встановлений на опорній площині під кутом. Всередині пустотілого вала вільно встановлено другий вал з можливістю кругового провертання, який має привід від окремого електродвигуна через пасову передачу, і вал є приводом кривошипного механізму з складними кутовими коливаннями робочої камери. UA 109854 U (12) UA 109854 U UA 109854 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі машинобудування і може бути використана в машинобудуванні. Відома вібраційно-відцентрова установка, яка виконана у вигляді рами, робочої камери з приводом, установчих і кріпильних елементів (АС1604572, СРСР '"Устройство для вибрационной обработки" Кондратюк A.M. и др. Бюл. № 41, 1990). Основний недолік найближчого аналога - обмежені технологічні можливості і низька якість оброблення. Задачею корисної моделі є розширення технологічних можливостей і підвищення якості оброблення деталей шляхом виконання вібраційно-відцентрової установки у вигляді рами, робочої камери з приводом, установних і кріпильних елементів, причому вона виконана у вигляді закритого корпуса, зрізаного зверху спереду під кутом 30° до горизонту, в зоні якого на валу встановлена робоча камера конічно-сферичної форми, яка шарнірно встановлена в рухоме кільце, яке при допомозі підшипникових вузлів зв'язано з ведучою вилкою, і жорстко з'єднана з пустотілим валом, який встановлено під кутом 30° до горизонту, жорстко встановлено на підставці всередині закритого корпуса і при допомозі підшипникових вузлів зв'язано з ведучою вилкою, яка жорстко з'єднана з пустотілим валом, який жорстко встановлений на опорній площині під кутом, а всередині пустотілого вала вільно встановлено другий вал з можливістю кругового провертання, який має привід від окремого електродвигуна через пасову передачу, і вал є приводом кривошипного механізму з складними кутовими коливаннями робочої камери. Вібраційно-відцентрова установка зображена: на фіг. 1 - загальний вигляд, на фіг. 2 кінематична схема. Вібраційно-відцентрова установка виконана у вигляді закритого корпуса 1, зрізаного зверху спереду 2 під кутом 30° до горизонту, в зоні якого на пустотілому валу 3 встановлена робоча камера 4 конічно-сферичної форми, яка встановлена в рухоме кільце 5, яке при допомозі підшипникового вузла 6 зв'язано з ведучою вилкою 7 і жорстко з'єднано з пустотілим валом 3 під кутом 30° до горизонту. Останній жорстко встановлений на підставці 8 всередині закритого корпуса 1 і при допомозі підшипникових вузлів зв'язано з ведучою вилкою 7, а всередині пустотілого вала 3 вільно встановлено другий вал 9 з можливістю кругового провертання. Останній має привід окремого двигуна 10 через пасову передачу 11, і цей вал є приводом кривошипного механізму зі складними кутовими коливаннями робочої камери 4. Пустотілий вал 3 жорстко встановлений в опори 12 і за допомогою пасової передачі 13 жорстко під'єднана до другого електродвигуна 14. У верхній частині камери встановлено пульт керування 15, який підключений до електросилового поля. Робота вібраційно-відцентрової установки здійснюється наступним чином. В робочу конічносферичну камеру 4 завантажують готові деталі для їх гартування, поверхневої обробки або інших цілей і абразивні матеріали в певних пропорціях. За допомогою пульта керування 15 включають установку і задають відповідні параметри процесу обробки. При цьому: ємність 3 робочої камери 14 дм , частота обертання камери - 30,45 об/хв. Характеристики коливань амплітуда 15°, частота 15…24 гц. Потужність електродвигуна віброприводу - 0,5 кВт. Час обробки визначається заданими технологічними параметрами. До переваг установки належить розширення технологічних параметрів і підвищення якості оброблення. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Вібраційно-відцентрова установка, яка містить основу, робочу камеру з приводом, установні і кріпильні елементи, яка відрізняється тим, що вона виконанау вигляді закритого корпуса, зрізаного зверху спереду під кутом 30° до горизонту, в зоні якого на валу встановлена робоча камера конічно-сферичної форми, яка шарнірно встановлена в рухоме кільце, яке за допомогою підшипникових вузлів зв'язано з ведучою вилкою і жорстко з'єднано з пустотілим валом, який встановлено під кутом 30° до горизонту і жорстко встановлено на підставці всередині закритого корпуса, і при допомозі підшипникових вузлів зв'язано з ведучою вилкою, яка жорстко з'єднана з пустотілим валом, який жорстко встановлений на опорній площині під кутом, а всередині пустотілого вала вільно встановлено другий вал з можливістю кругового провертання, який має привід від окремого електродвигуна через пасову передачу, і вал є приводом кривошипного механізму з складними кутовими коливаннями робочої камери. 1 UA 109854 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
