Викопуючий робочий орган коренезбиральної машини

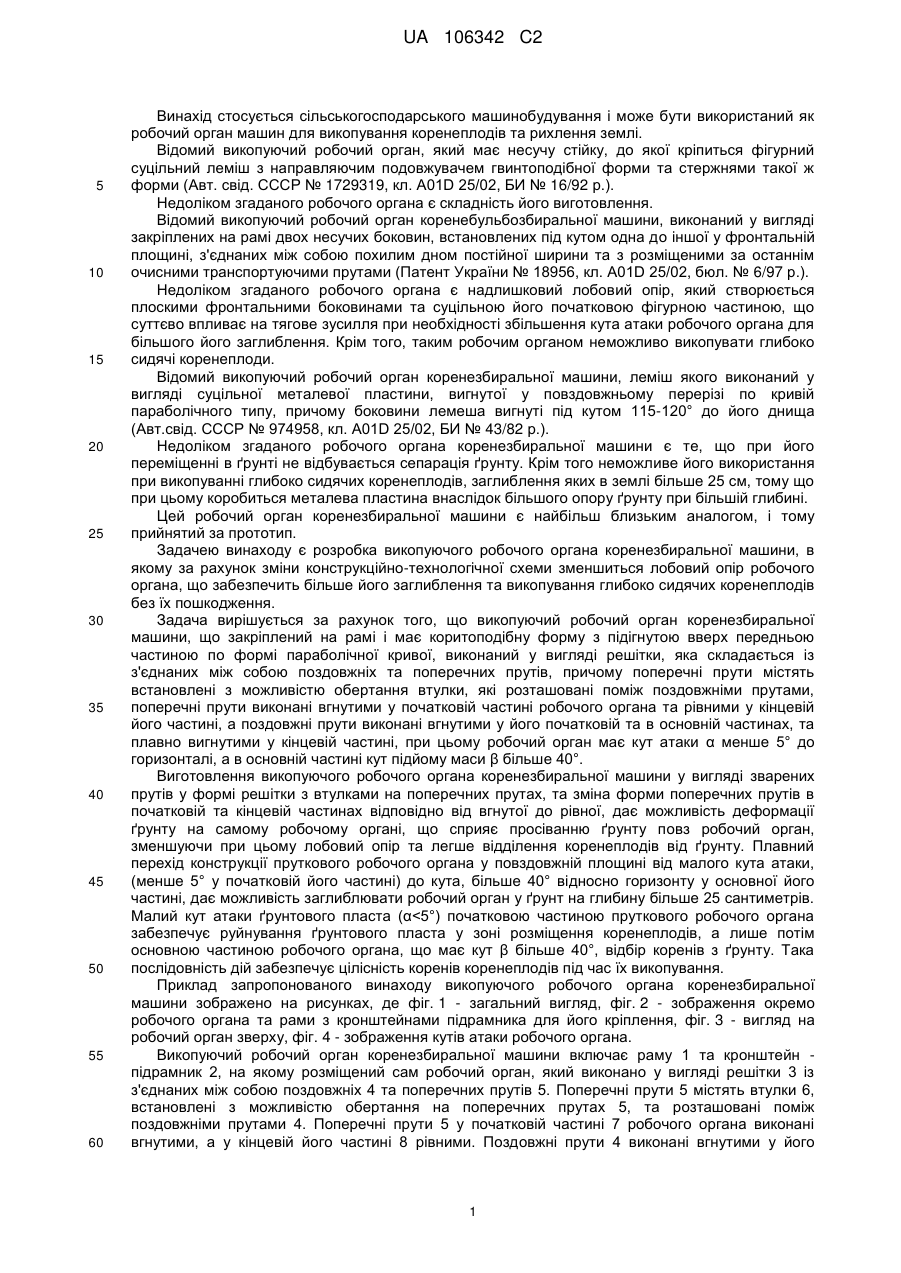

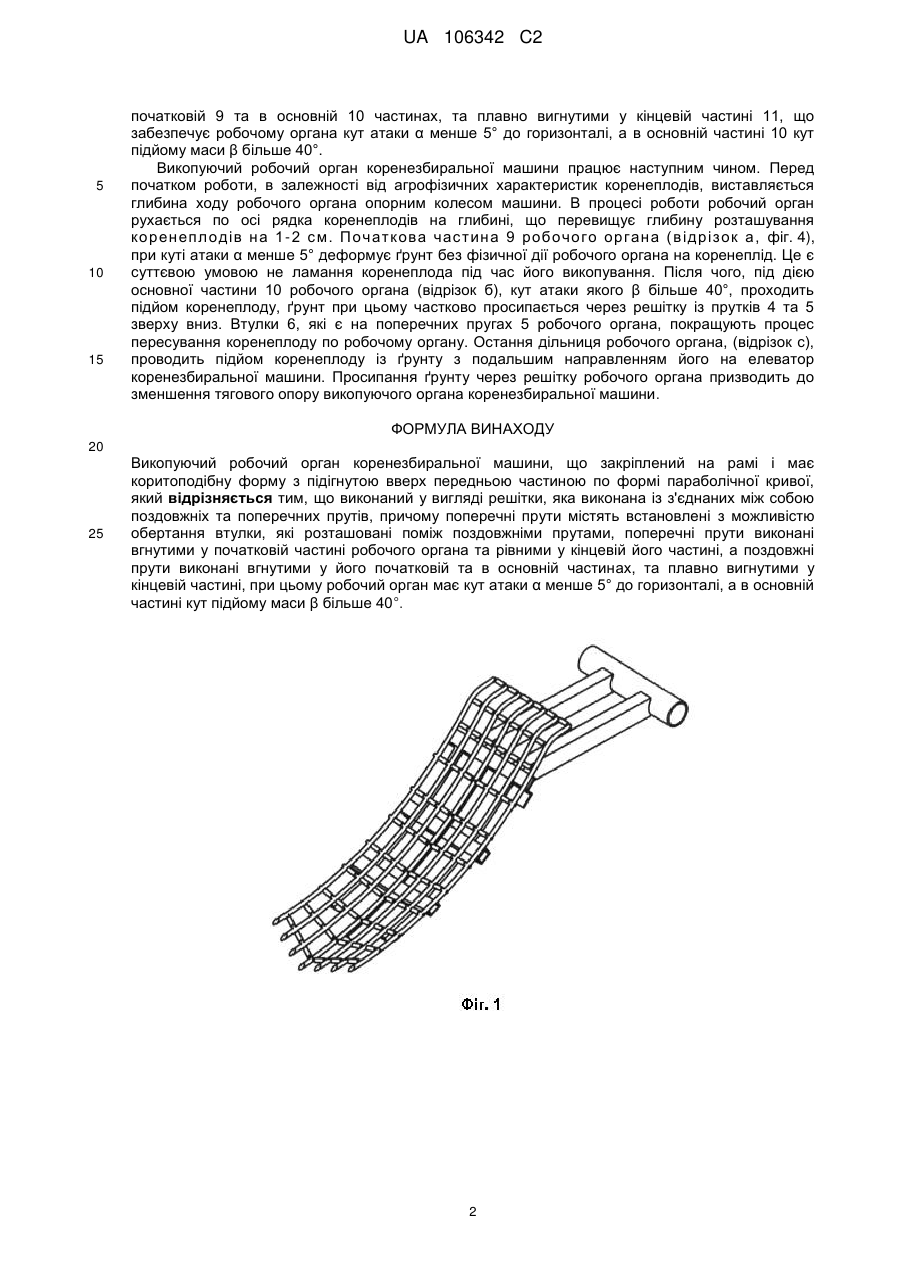

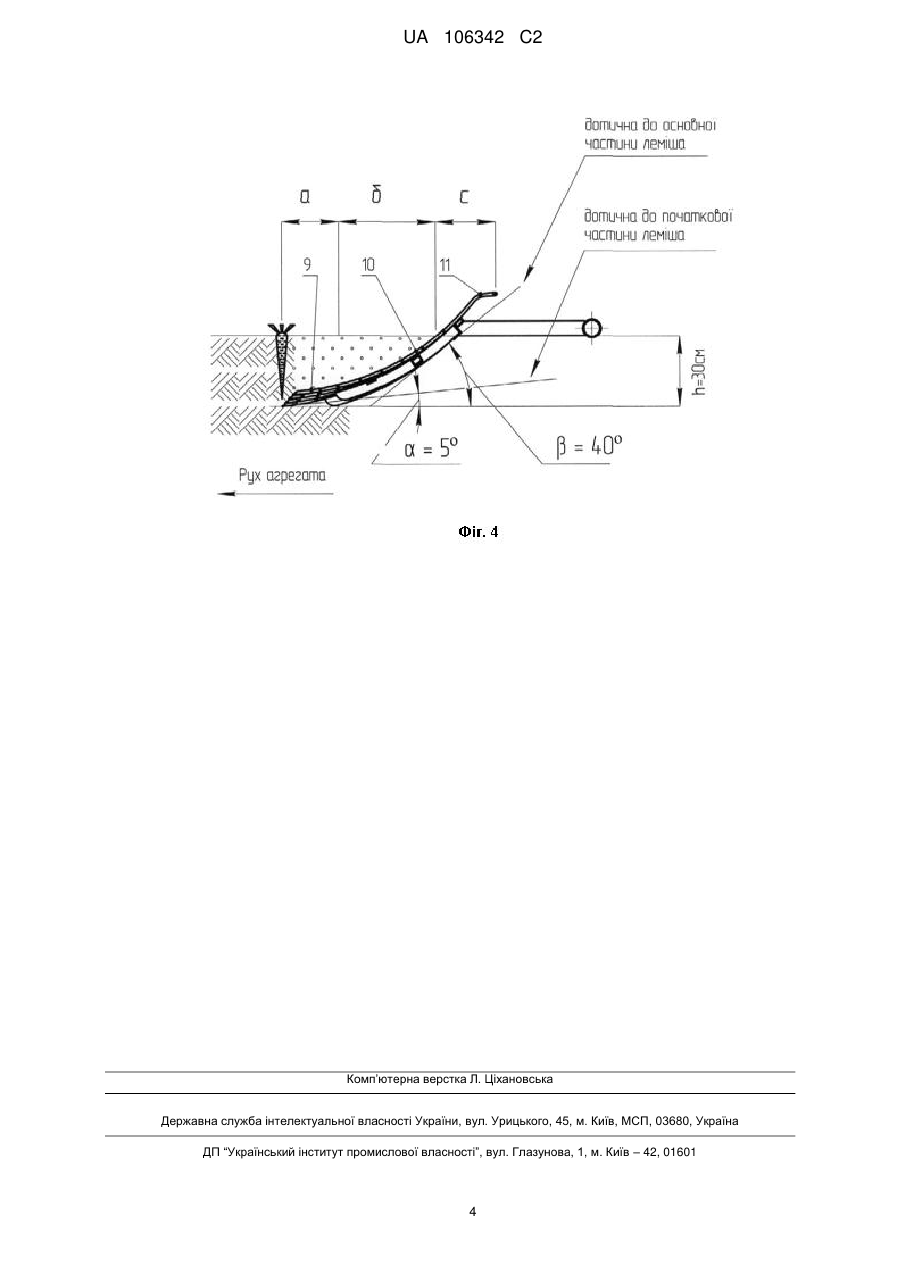

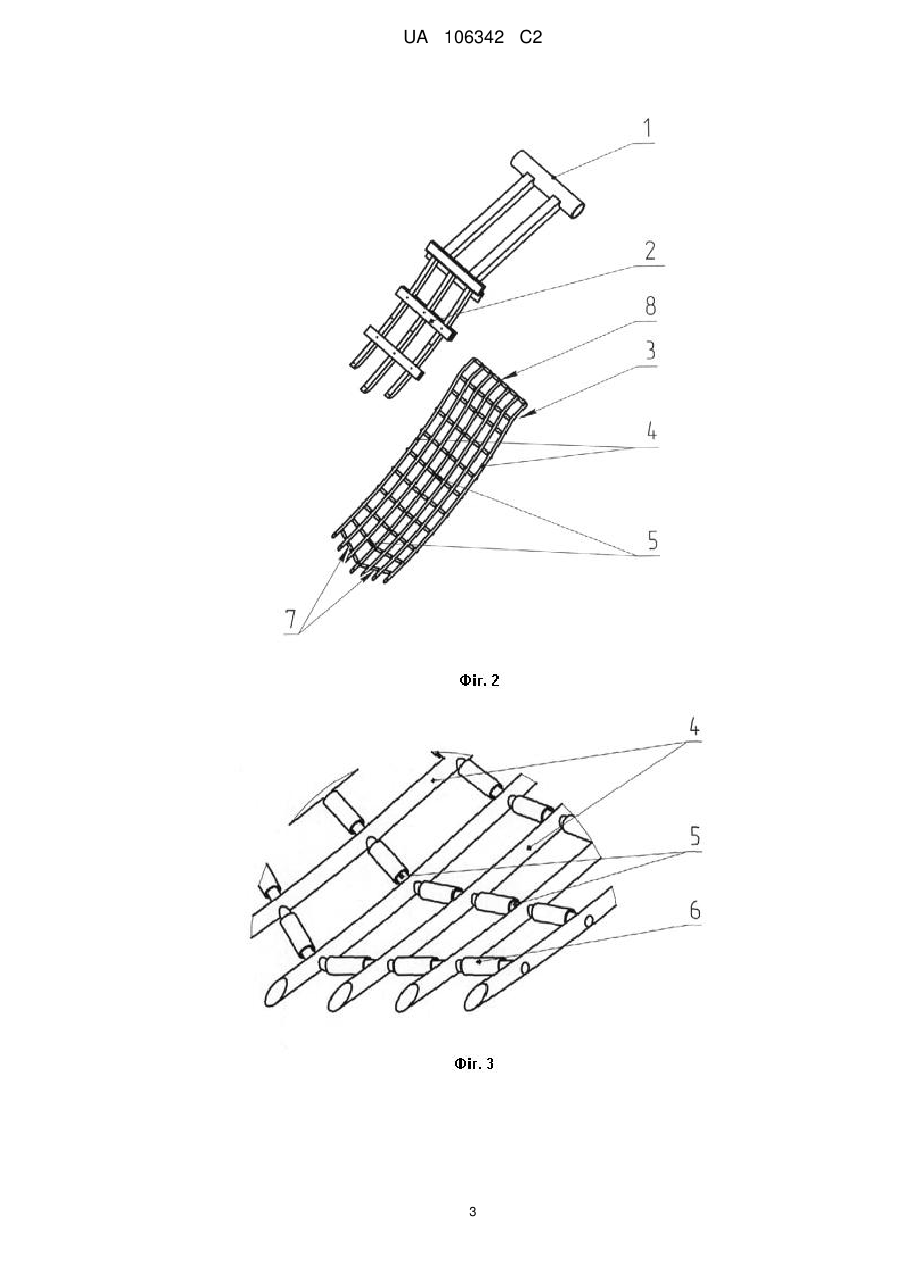

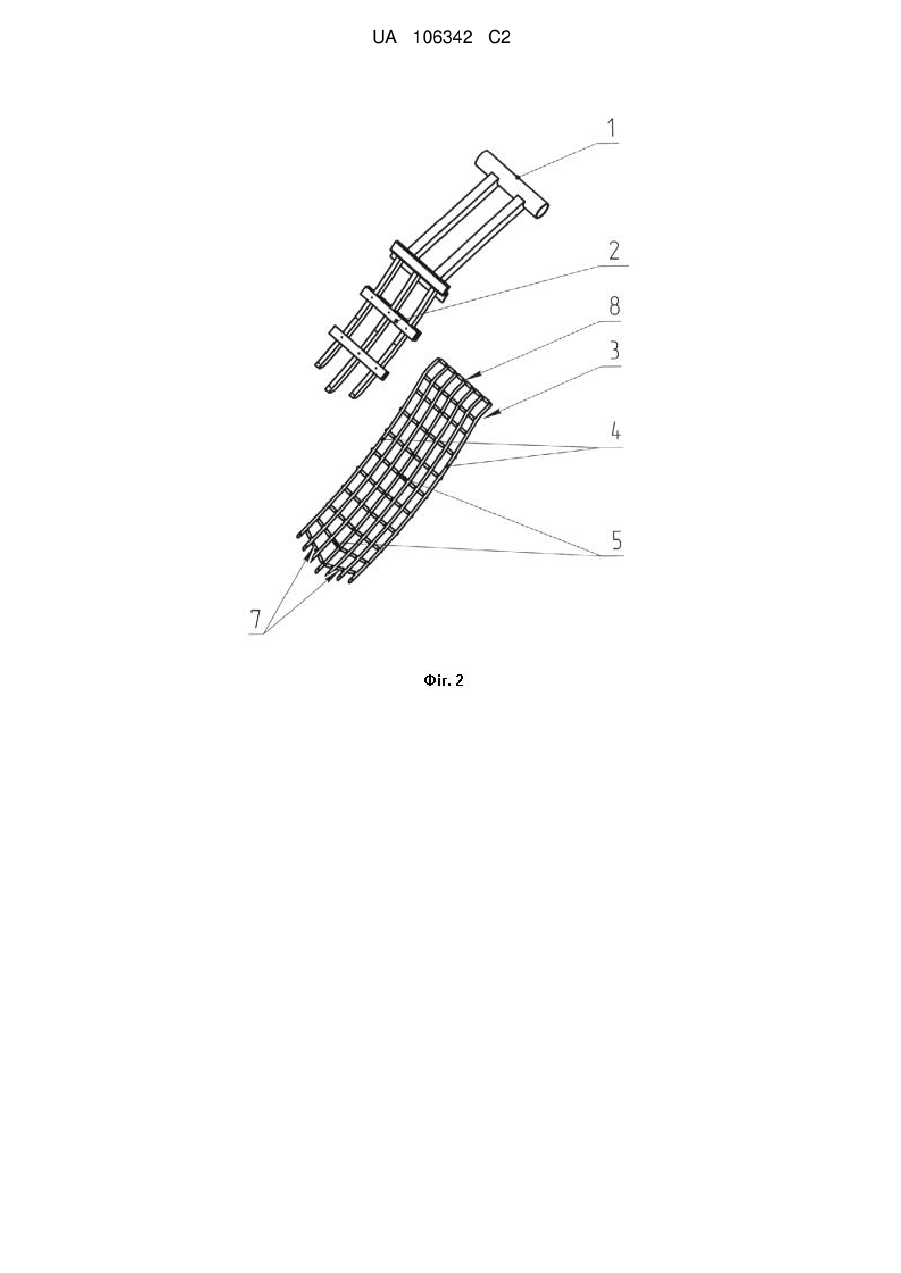

Реферат: Викопуючий робочий орган коренезбиральної машини виконано у вигляді решітки, яка складається із з'єднаних між собою поздовжніх та поперечних прутів. Поперечні прути містять встановлені з можливістю обертання втулки, які розташовані поміж поздовжніми прутами. Поперечні прути виконані вгнутими у початковій частині робочого органа та рівними у кінцевій його частині. Поздовжні прути виконані вгнутими у його початковій та в основній частинах, та плавно вигнутими у кінцевій частині, що забезпечує робочому органу кут атаки α менше 5° до горизонталі, а в основній частині кут підйому маси β більше 40°. UA 106342 C2 (12) UA 106342 C2 UA 106342 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід стосується сільськогосподарського машинобудування і може бути використаний як робочий орган машин для викопування коренеплодів та рихлення землі. Відомий викопуючий робочий орган, який має несучу стійку, до якої кріпиться фігурний суцільний леміш з направляючим подовжувачем гвинтоподібної форми та стержнями такої ж форми (Авт. свід. СССР № 1729319, кл. A01D 25/02, БИ № 16/92 р.). Недоліком згаданого робочого органа є складність його виготовлення. Відомий викопуючий робочий орган коренебульбозбиральної машини, виконаний у вигляді закріплених на рамі двох несучих боковин, встановлених під кутом одна до іншої у фронтальній площині, з'єднаних між собою похилим дном постійної ширини та з розміщеними за останнім очисними транспортуючими прутами (Патент України № 18956, кл. A01D 25/02, бюл. № 6/97 р.). Недоліком згаданого робочого органа є надлишковий лобовий опір, який створюється плоскими фронтальними боковинами та суцільною його початковою фігурною частиною, що суттєво впливає на тягове зусилля при необхідності збільшення кута атаки робочого органа для більшого його заглиблення. Крім того, таким робочим органом неможливо викопувати глибоко сидячі коренеплоди. Відомий викопуючий робочий орган коренезбиральної машини, леміш якого виконаний у вигляді суцільної металевої пластини, вигнутої у повздовжньому перерізі по кривій параболічного типу, причому боковини лемеша вигнуті під кутом 115-120° до його днища (Авт.свід. СССР № 974958, кл. A01D 25/02, БИ № 43/82 р.). Недоліком згаданого робочого органа коренезбиральної машини є те, що при його переміщенні в ґрунті не відбувається сепарація ґрунту. Крім того неможливе його використання при викопуванні глибоко сидячих коренеплодів, заглиблення яких в землі більше 25 см, тому що при цьому коробиться металева пластина внаслідок більшого опору ґрунту при більшій глибині. Цей робочий орган коренезбиральної машини є найбільш близьким аналогом, і тому прийнятий за прототип. Задачею винаходу є розробка викопуючого робочого органа коренезбиральної машини, в якому за рахунок зміни конструкційно-технологічної схеми зменшиться лобовий опір робочого органа, що забезпечить більше його заглиблення та викопування глибоко сидячих коренеплодів без їх пошкодження. Задача вирішується за рахунок того, що викопуючий робочий орган коренезбиральної машини, що закріплений на рамі і має коритоподібну форму з підігнутою вверх передньою частиною по формі параболічної кривої, виконаний у вигляді решітки, яка складається із з'єднаних між собою поздовжніх та поперечних прутів, причому поперечні прути містять встановлені з можливістю обертання втулки, які розташовані поміж поздовжніми прутами, поперечні прути виконані вгнутими у початковій частині робочого органа та рівними у кінцевій його частині, а поздовжні прути виконані вгнутими у його початковій та в основній частинах, та плавно вигнутими у кінцевій частині, при цьому робочий орган має кут атаки α менше 5° до горизонталі, а в основній частині кут підйому маси β більше 40°. Виготовлення викопуючого робочого органа коренезбиральної машини у вигляді зварених прутів у формі решітки з втулками на поперечних прутах, та зміна форми поперечних прутів в початковій та кінцевій частинах відповідно від вгнутої до рівної, дає можливість деформації ґрунту на самому робочому органі, що сприяє просіванню ґрунту повз робочий орган, зменшуючи при цьому лобовий опір та легше відділення коренеплодів від ґрунту. Плавний перехід конструкції пруткового робочого органа у повздовжній площині від малого кута атаки, (менше 5° у початковій його частині) до кута, більше 40° відносно горизонту у основної його частині, дає можливість заглиблювати робочий орган у ґрунт на глибину більше 25 сантиметрів. Малий кут атаки ґрунтового пласта (α
