Атмосферостійке захисне покриття

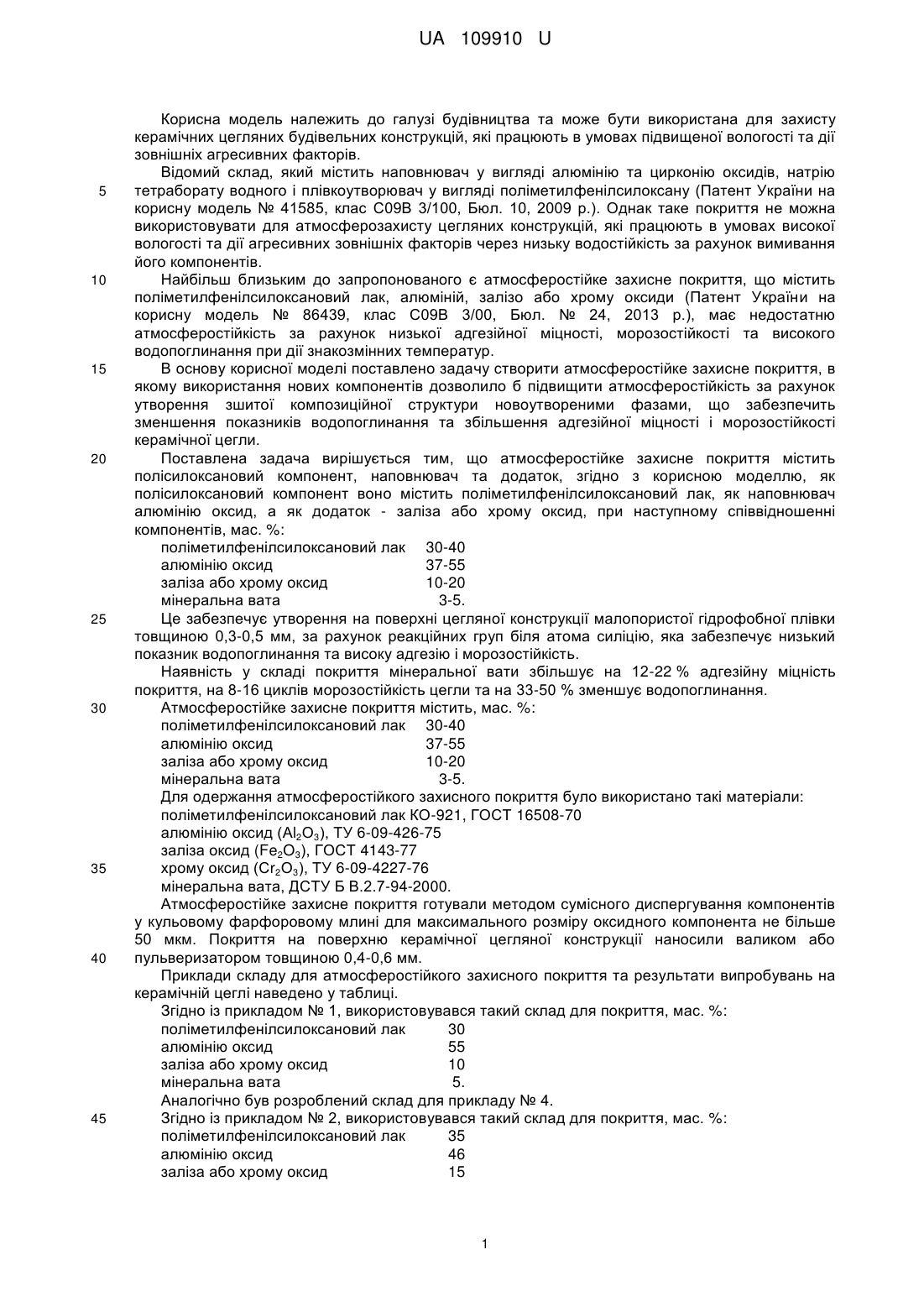

Реферат: Атмосферостійке захисне покриття містить полісилоксановий компонент, наповнювач та додаток. Крім цього, як полісилоксановий компонент використовують поліметилфенілсилоксановий лак, як наповнювач - алюмінію оксид, а як додаток - заліза або хрому оксид та додатково мінеральну вату, при наступному співвідношенні компонентів, мас. %: поліметилфенілсилоксановий лак 30-40 алюмінію оксид 37-55 заліза або хрому оксид 10-20 мінеральна вата 3-5. UA 109910 U (54) АТМОСФЕРОСТІЙКЕ ЗАХИСНЕ ПОКРИТТЯ UA 109910 U UA 109910 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі будівництва та може бути використана для захисту керамічних цегляних будівельних конструкцій, які працюють в умовах підвищеної вологості та дії зовнішніх агресивних факторів. Відомий склад, який містить наповнювач у вигляді алюмінію та цирконію оксидів, натрію тетраборату водного і плівкоутворювач у вигляді поліметилфенілсилоксану (Патент України на корисну модель № 41585, клас С09В 3/100, Бюл. 10, 2009 р.). Однак таке покриття не можна використовувати для атмосферозахисту цегляних конструкцій, які працюють в умовах високої вологості та дії агресивних зовнішніх факторів через низьку водостійкість за рахунок вимивання його компонентів. Найбільш близьким до запропонованого є атмосферостійке захисне покриття, що містить поліметилфенілсилоксановий лак, алюміній, залізо або хрому оксиди (Патент України на корисну модель № 86439, клас С09В 3/00, Бюл. № 24, 2013 р.), має недостатню атмосферостійкість за рахунок низької адгезійної міцності, морозостійкості та високого водопоглинання при дії знакозмінних температур. В основу корисної моделі поставлено задачу створити атмосферостійке захисне покриття, в якому використання нових компонентів дозволило б підвищити атмосферостійкість за рахунок утворення зшитої композиційної структури новоутвореними фазами, що забезпечить зменшення показників водопоглинання та збільшення адгезійної міцності і морозостійкості керамічної цегли. Поставлена задача вирішується тим, що атмосферостійке захисне покриття містить полісилоксановий компонент, наповнювач та додаток, згідно з корисною моделлю, як полісилоксановий компонент воно містить поліметилфенілсилоксановий лак, як наповнювач алюмінію оксид, а як додаток - заліза або хрому оксид, при наступному співвідношенні компонентів, мас. %: поліметилфенілсилоксановий лак 30-40 алюмінію оксид 37-55 заліза або хрому оксид 10-20 мінеральна вата 3-5. Це забезпечує утворення на поверхні цегляної конструкції малопористої гідрофобної плівки товщиною 0,3-0,5 мм, за рахунок реакційних груп біля атома силіцію, яка забезпечує низький показник водопоглинання та високу адгезію і морозостійкість. Наявність у складі покриття мінеральної вати збільшує на 12-22 % адгезійну міцність покриття, на 8-16 циклів морозостійкість цегли та на 33-50 % зменшує водопоглинання. Атмосферостійке захисне покриття містить, мас. %: поліметилфенілсилоксановий лак 30-40 алюмінію оксид 37-55 заліза або хрому оксид 10-20 мінеральна вата 3-5. Для одержання атмосферостійкого захисного покриття було використано такі матеріали: поліметилфенілсилоксановий лак КО-921, ГОСТ 16508-70 алюмінію оксид (Аl2О3), ТУ 6-09-426-75 заліза оксид (Fe2O3), ГОСТ 4143-77 хрому оксид (Сr2О3), ТУ 6-09-4227-76 мінеральна вата, ДСТУ Б В.2.7-94-2000. Атмосферостійке захисне покриття готували методом сумісного диспергування компонентів у кульовому фарфоровому млині для максимального розміру оксидного компонента не більше 50 мкм. Покриття на поверхню керамічної цегляної конструкції наносили валиком або пульверизатором товщиною 0,4-0,6 мм. Приклади складу для атмосферостійкого захисного покриття та результати випробувань на керамічній цеглі наведено у таблиці. Згідно із прикладом № 1, використовувався такий склад для покриття, мас. %: поліметилфенілсилоксановий лак 30 алюмінію оксид 55 заліза або хрому оксид 10 мінеральна вата 5. Аналогічно був розроблений склад для прикладу № 4. Згідно із прикладом № 2, використовувався такий склад для покриття, мас. %: поліметилфенілсилоксановий лак 35 алюмінію оксид 46 заліза або хрому оксид 15 1 UA 109910 U 5 10 мінеральна вата 4. Аналогічно був розроблений склад для прикладу № 5. Згідно із прикладом № 3, використовувався такий склад для покриття, мас. %: поліметилфенілсилоксановий лак 40 алюмінію оксид 37 заліза або хрому оксид 20 мінеральна вата 3. Аналогічно був розроблений склад для прикладу № 6. Із таблиці видно, що використання компонентів та поліметилфенілсилоксанового лаку у заявленому співвідношенні веде до значного підвищення адгезійної міцності та морозостійкості. У порівнянні з відомим складом атмосферостійкого захисного покриття водопоглинання є найнижчим у прикладі № 6, а адгезійна міцність і морозостійкість найвищою. При випробуванні складів захисних покриттів із співвідношенням, які виходять за вказані межі (приклади №1-6), отримано незадовільні результати. А саме, недостатній вміст поліметилфенілсилоксанового лаку зменшує адгезійну міцність та морозостійкість на 16-26 % при незмінному водопоглинанні, а підвищений вміст - веде до зменшення водопоглинання на 12-18 %, але зменшує морозостійкість на 20-30 %. Таблиця Результати випробувань покриттів на керамічній цеглі № п/п 1 2 3 4 5 6 15 Водопоглинання, % Склад для покриття, мас. % Склад, мас. % Поліметилфенілсилоксановий лак - 30 Алюмінію оксид - 55 Заліза оксид - 10 Мінеральна вата - 5 Склад, мас. % Поліметилфенілсилоксановий лак - 35 Алюмінію оксид - 46 Заліза оксид - 15 Мінеральна вата - 4 Склад, мас. % Поліметилфенілсилоксановий лак - 40 Алюмінію оксид - 37 Заліза оксид - 20 Мінеральна вата - 3 Склад, мас. % Поліметилфенілсилоксановий лак - 30 Алюмінію оксид - 55 Заліза оксид - 10 Мінеральна вата - 5 Склад, мас. % Поліметилфенілсилоксановий лак - 35 Алюмінію оксид - 46 Заліза оксид - 15 Мінеральна вата - 4 Склад, мас. % Поліметилфенілсилоксановий лак - 40 Алюмінію оксид - 37 Заліза оксид - 20 Мінеральна вата - 3 Відомий склад атмосферостійкого захисного покриття (прототип) 1,2 Адгезійна міцність, МПа 6,2 Морозостійкість, цикли 65 1,1 6,5 67 1,0 6,6 70 1,2 6,2 68 1,0 6,6 71 0,9 6,7 73 1,8 5,5 57 Підвищений вміст оксидного компонента (приклади № 1-6) збільшує водопоглинання на 1729 % та зменшує адгезійну міцність і морозостійкість відповідно на 12,7-20,0 % та 14,0-27,8 %. 2 UA 109910 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Атмосферостійке захисне покриття, що містить полісилоксановий компонент, наповнювач та додаток, яке відрізняється тим, що як полісилоксановий компонент використовують поліметилфенілсилоксановий лак, як наповнювач - алюмінію оксид, а як додаток - заліза або хрому оксид та додатково мінеральну вату, при наступному співвідношенні компонентів, мас. %: поліметилфенілсилоксановий лак 30-40 алюмінію оксид 37-55 заліза або хрому оксид 10-20 мінеральна вата 3-5. Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
