Видувна машина

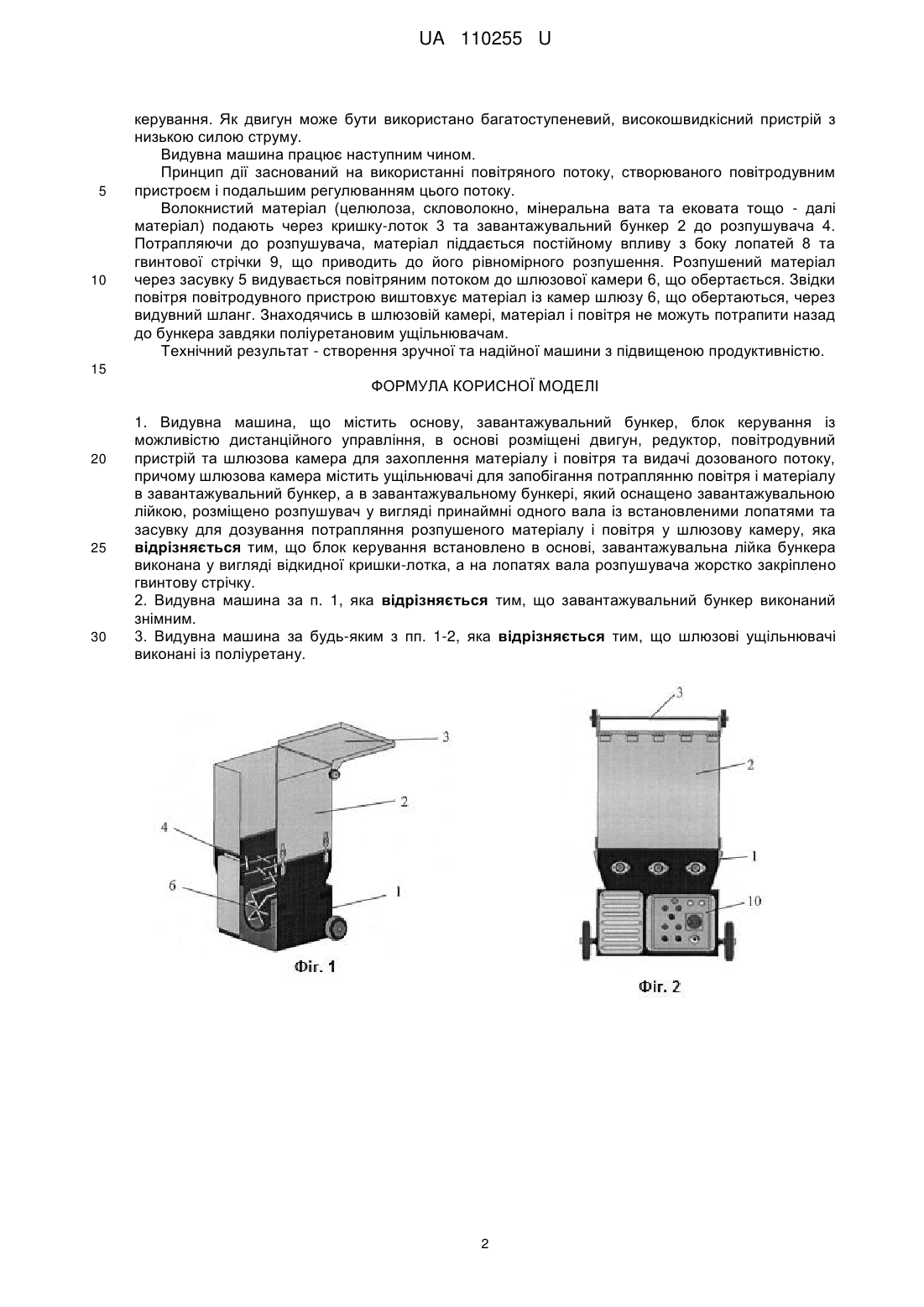

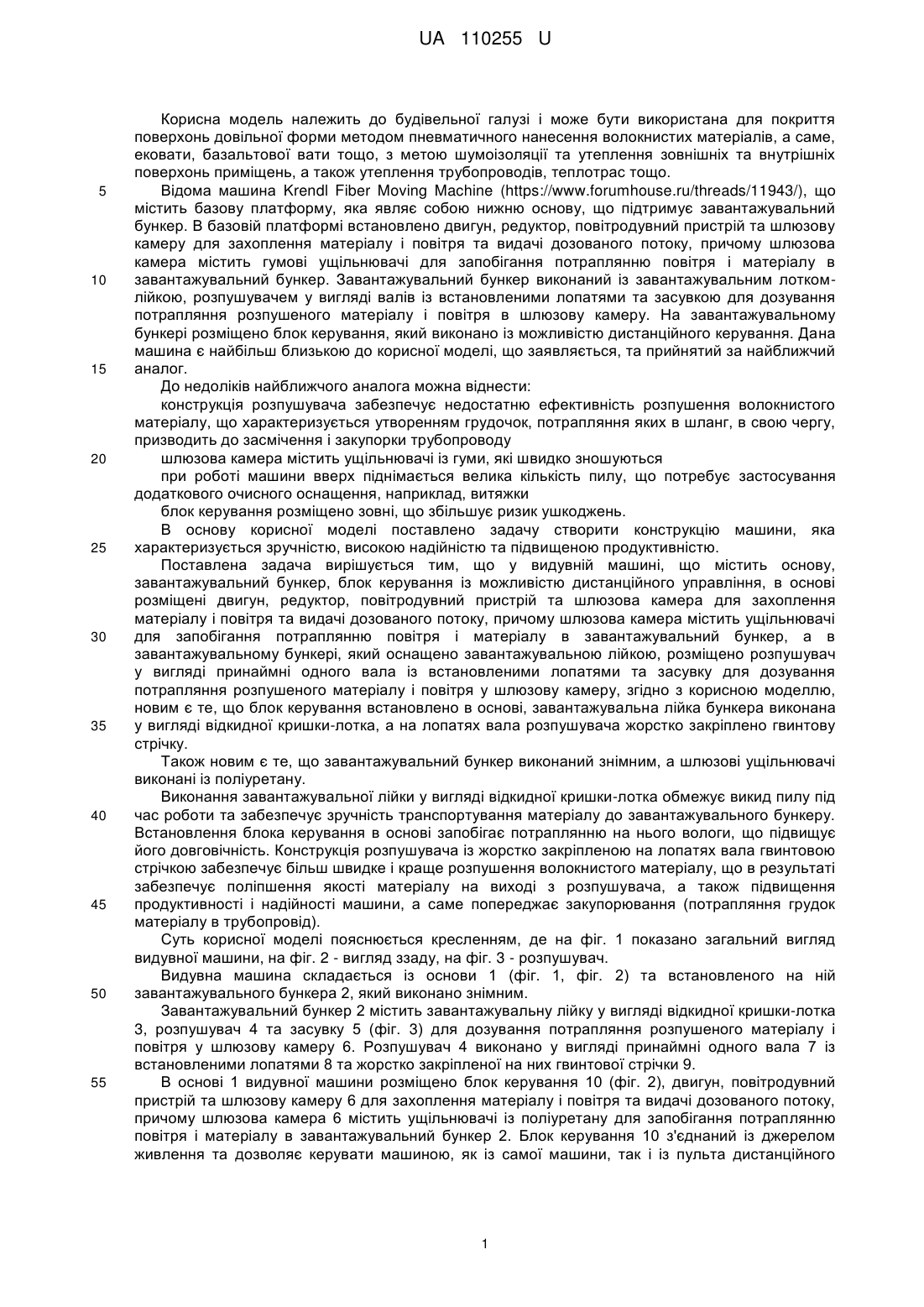

Реферат: Видувна машина містить основу, завантажувальний бункер, блок керування із можливістю дистанційного управління, в основі розміщені двигун, редуктор, повітродувний пристрій та шлюзова камера для захоплення матеріалу і повітря та видачі дозованого потоку, причому шлюзова камера містить ущільнювачі для запобігання потраплянню повітря і матеріалу в завантажувальний бункер, а в завантажувальному бункері, який оснащено завантажувальною лійкою, розміщено розпушувач у вигляді принаймні одного вала із встановленими лопатями та засувку для дозування потрапляння розпушеного матеріалу і повітря у шлюзову камеру. Блок керування встановлено в основі, завантажувальна лійка бункера виконана у вигляді відкидної кришки-лотка, а на лопатях вала розпушувача жорстко закріплено гвинтову стрічку. UA 110255 U (12) UA 110255 U UA 110255 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до будівельної галузі і може бути використана для покриття поверхонь довільної форми методом пневматичного нанесення волокнистих матеріалів, а саме, ековати, базальтової вати тощо, з метою шумоізоляції та утеплення зовнішніх та внутрішніх поверхонь приміщень, а також утеплення трубопроводів, теплотрас тощо. Відома машина Krendl Fiber Moving Machine (https://www.forumhouse.ru/threads/11943/), що містить базову платформу, яка являє собою нижню основу, що підтримує завантажувальний бункер. В базовій платформі встановлено двигун, редуктор, повітродувний пристрій та шлюзову камеру для захоплення матеріалу і повітря та видачі дозованого потоку, причому шлюзова камера містить гумові ущільнювачі для запобігання потраплянню повітря і матеріалу в завантажувальний бункер. Завантажувальний бункер виконаний із завантажувальним лоткомлійкою, розпушувачем у вигляді валів із встановленими лопатями та засувкою для дозування потрапляння розпушеного матеріалу і повітря в шлюзову камеру. На завантажувальному бункері розміщено блок керування, який виконано із можливістю дистанційного керування. Дана машина є найбільш близькою до корисної моделі, що заявляється, та прийнятий за найближчий аналог. До недоліків найближчого аналога можна віднести: конструкція розпушувача забезпечує недостатню ефективність розпушення волокнистого матеріалу, що характеризується утворенням грудочок, потрапляння яких в шланг, в свою чергу, призводить до засмічення і закупорки трубопроводу шлюзова камера містить ущільнювачі із гуми, які швидко зношуються при роботі машини вверх піднімається велика кількість пилу, що потребує застосування додаткового очисного оснащення, наприклад, витяжки блок керування розміщено зовні, що збільшує ризик ушкоджень. В основу корисної моделі поставлено задачу створити конструкцію машини, яка характеризується зручністю, високою надійністю та підвищеною продуктивністю. Поставлена задача вирішується тим, що у видувній машині, що містить основу, завантажувальний бункер, блок керування із можливістю дистанційного управління, в основі розміщені двигун, редуктор, повітродувний пристрій та шлюзова камера для захоплення матеріалу і повітря та видачі дозованого потоку, причому шлюзова камера містить ущільнювачі для запобігання потраплянню повітря і матеріалу в завантажувальний бункер, а в завантажувальному бункері, який оснащено завантажувальною лійкою, розміщено розпушувач у вигляді принаймні одного вала із встановленими лопатями та засувку для дозування потрапляння розпушеного матеріалу і повітря у шлюзову камеру, згідно з корисною моделлю, новим є те, що блок керування встановлено в основі, завантажувальна лійка бункера виконана у вигляді відкидної кришки-лотка, а на лопатях вала розпушувача жорстко закріплено гвинтову стрічку. Також новим є те, що завантажувальний бункер виконаний знімним, а шлюзові ущільнювачі виконані із поліуретану. Виконання завантажувальної лійки у вигляді відкидної кришки-лотка обмежує викид пилу під час роботи та забезпечує зручність транспортування матеріалу до завантажувального бункеру. Встановлення блока керування в основі запобігає потраплянню на нього вологи, що підвищує його довговічність. Конструкція розпушувача із жорстко закріпленою на лопатях вала гвинтовою стрічкою забезпечує більш швидке і краще розпушення волокнистого матеріалу, що в результаті забезпечує поліпшення якості матеріалу на виході з розпушувача, а також підвищення продуктивності і надійності машини, а саме попереджає закупорювання (потрапляння грудок матеріалу в трубопровід). Суть корисної моделі пояснюється кресленням, де на фіг. 1 показано загальний вигляд видувної машини, на фіг. 2 - вигляд ззаду, на фіг. 3 - розпушувач. Видувна машина складається із основи 1 (фіг. 1, фіг. 2) та встановленого на ній завантажувального бункера 2, який виконано знімним. Завантажувальний бункер 2 містить завантажувальну лійку у вигляді відкидної кришки-лотка 3, розпушувач 4 та засувку 5 (фіг. 3) для дозування потрапляння розпушеного матеріалу і повітря у шлюзову камеру 6. Розпушувач 4 виконано у вигляді принаймні одного вала 7 із встановленими лопатями 8 та жорстко закріпленої на них гвинтової стрічки 9. В основі 1 видувної машини розміщено блок керування 10 (фіг. 2), двигун, повітродувний пристрій та шлюзову камеру 6 для захоплення матеріалу і повітря та видачі дозованого потоку, причому шлюзова камера 6 містить ущільнювачі із поліуретану для запобігання потраплянню повітря і матеріалу в завантажувальний бункер 2. Блок керування 10 з'єднаний із джерелом живлення та дозволяє керувати машиною, як із самої машини, так і із пульта дистанційного 1 UA 110255 U 5 10 керування. Як двигун може бути використано багатоступеневий, високошвидкісний пристрій з низькою силою струму. Видувна машина працює наступним чином. Принцип дії заснований на використанні повітряного потоку, створюваного повітродувним пристроєм і подальшим регулюванням цього потоку. Волокнистий матеріал (целюлоза, скловолокно, мінеральна вата та ековата тощо - далі матеріал) подають через кришку-лоток 3 та завантажувальний бункер 2 до розпушувача 4. Потрапляючи до розпушувача, матеріал піддається постійному впливу з боку лопатей 8 та гвинтової стрічки 9, що приводить до його рівномірного розпушення. Розпушений матеріал через засувку 5 видувається повітряним потоком до шлюзової камери 6, що обертається. Звідки повітря повітродувного пристрою виштовхує матеріал із камер шлюзу 6, що обертаються, через видувний шланг. Знаходячись в шлюзовій камері, матеріал і повітря не можуть потрапити назад до бункера завдяки поліуретановим ущільнювачам. Технічний результат - створення зручної та надійної машини з підвищеною продуктивністю. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 1. Видувна машина, що містить основу, завантажувальний бункер, блок керування із можливістю дистанційного управління, в основі розміщені двигун, редуктор, повітродувний пристрій та шлюзова камера для захоплення матеріалу і повітря та видачі дозованого потоку, причому шлюзова камера містить ущільнювачі для запобігання потраплянню повітря і матеріалу в завантажувальний бункер, а в завантажувальному бункері, який оснащено завантажувальною лійкою, розміщено розпушувач у вигляді принаймні одного вала із встановленими лопатями та засувку для дозування потрапляння розпушеного матеріалу і повітря у шлюзову камеру, яка відрізняється тим, що блок керування встановлено в основі, завантажувальна лійка бункера виконана у вигляді відкидної кришки-лотка, а на лопатях вала розпушувача жорстко закріплено гвинтову стрічку. 2. Видувна машина за п. 1, яка відрізняється тим, що завантажувальний бункер виконаний знімним. 3. Видувна машина за будь-яким з пп. 1-2, яка відрізняється тим, що шлюзові ущільнювачі виконані із поліуретану. 2 UA 110255 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
