Пристрій для рентгенівського контролю

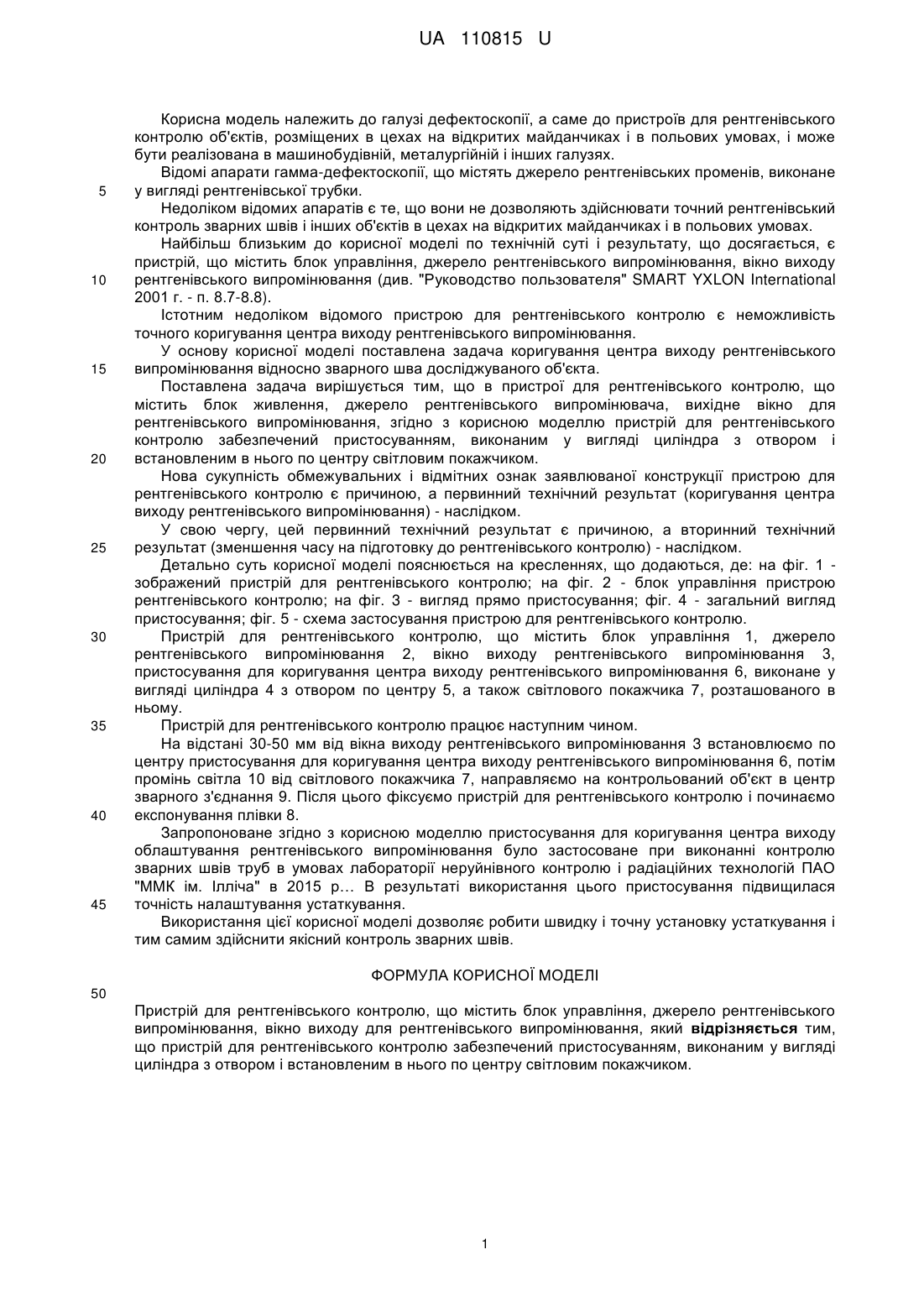

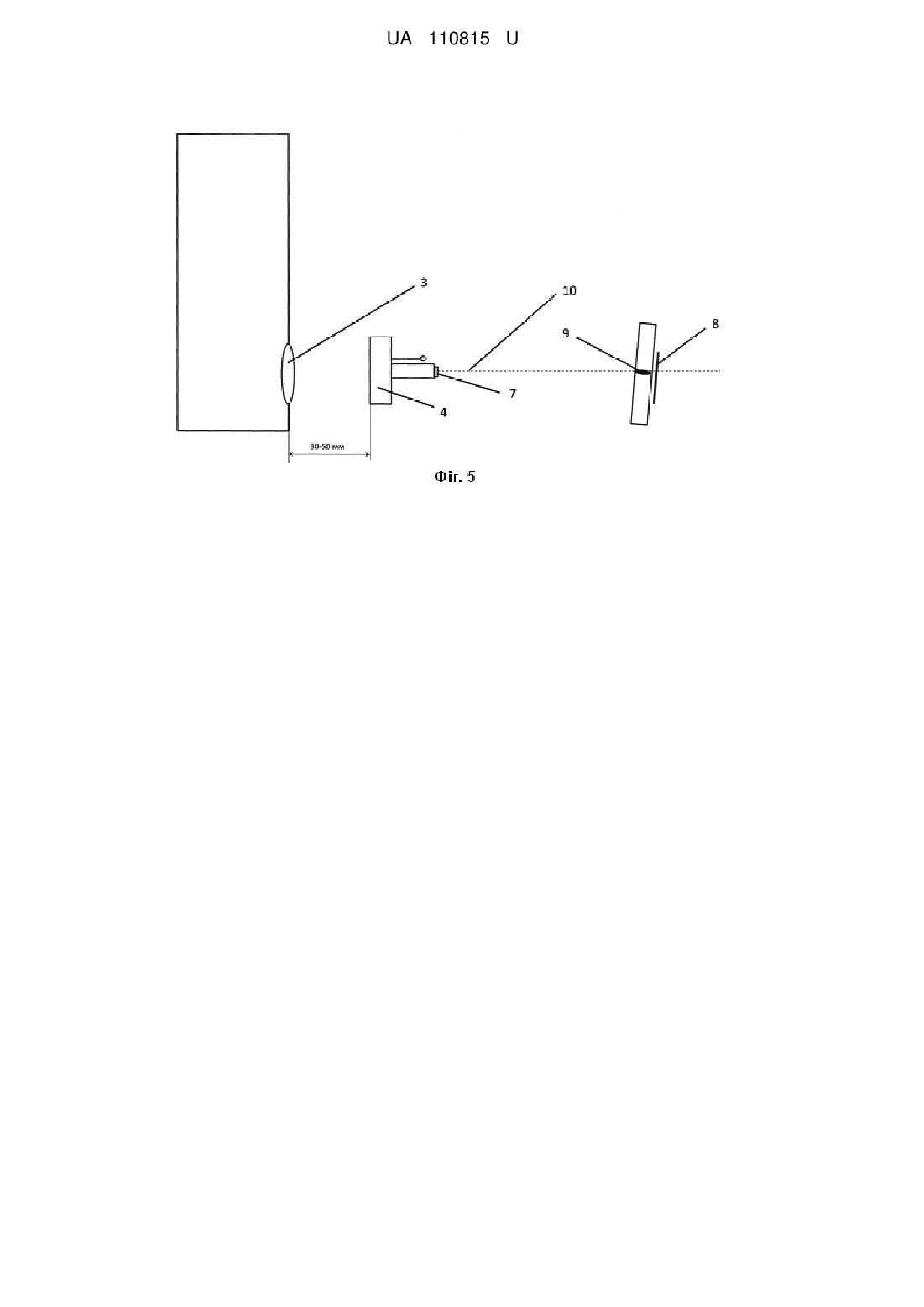

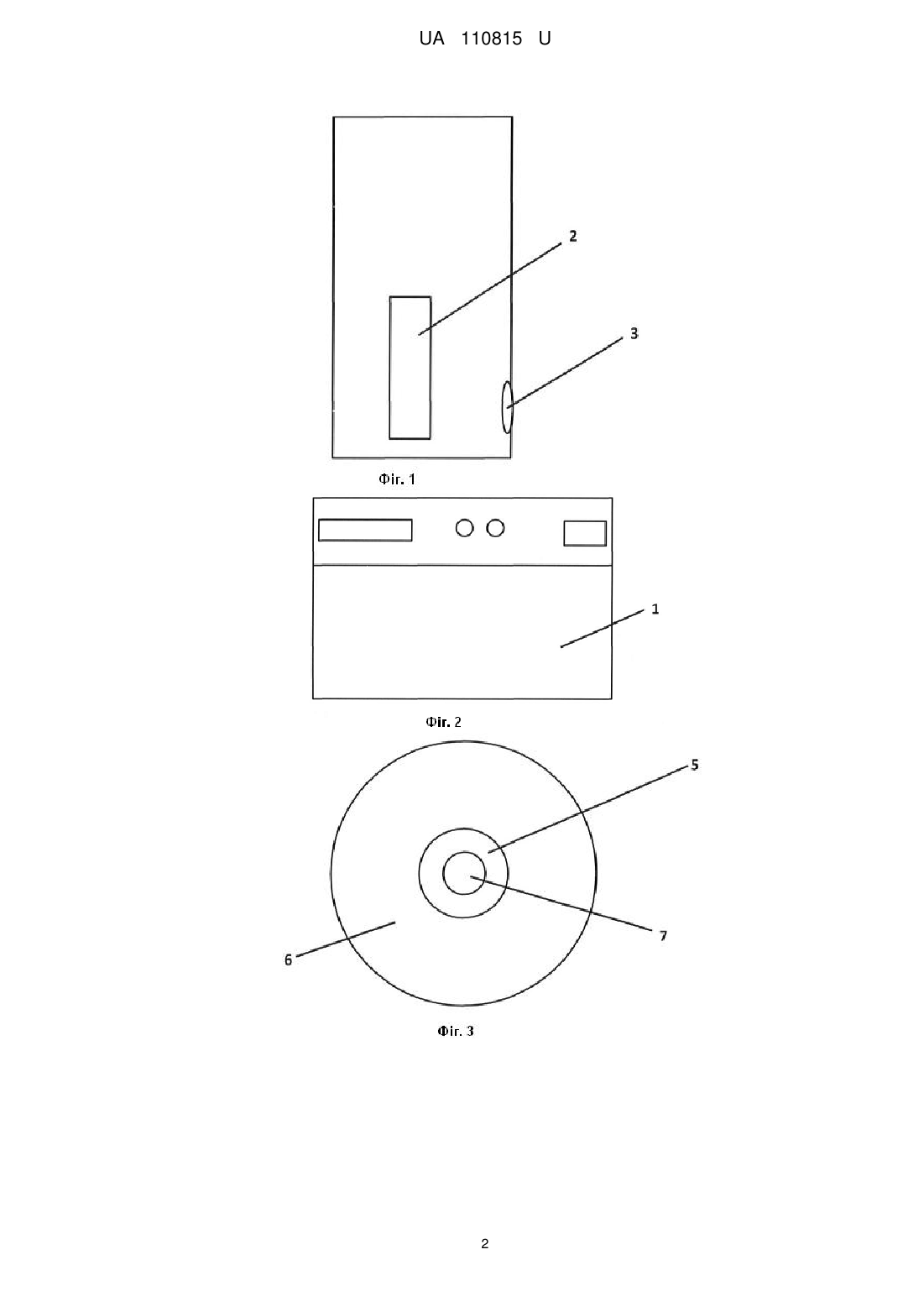

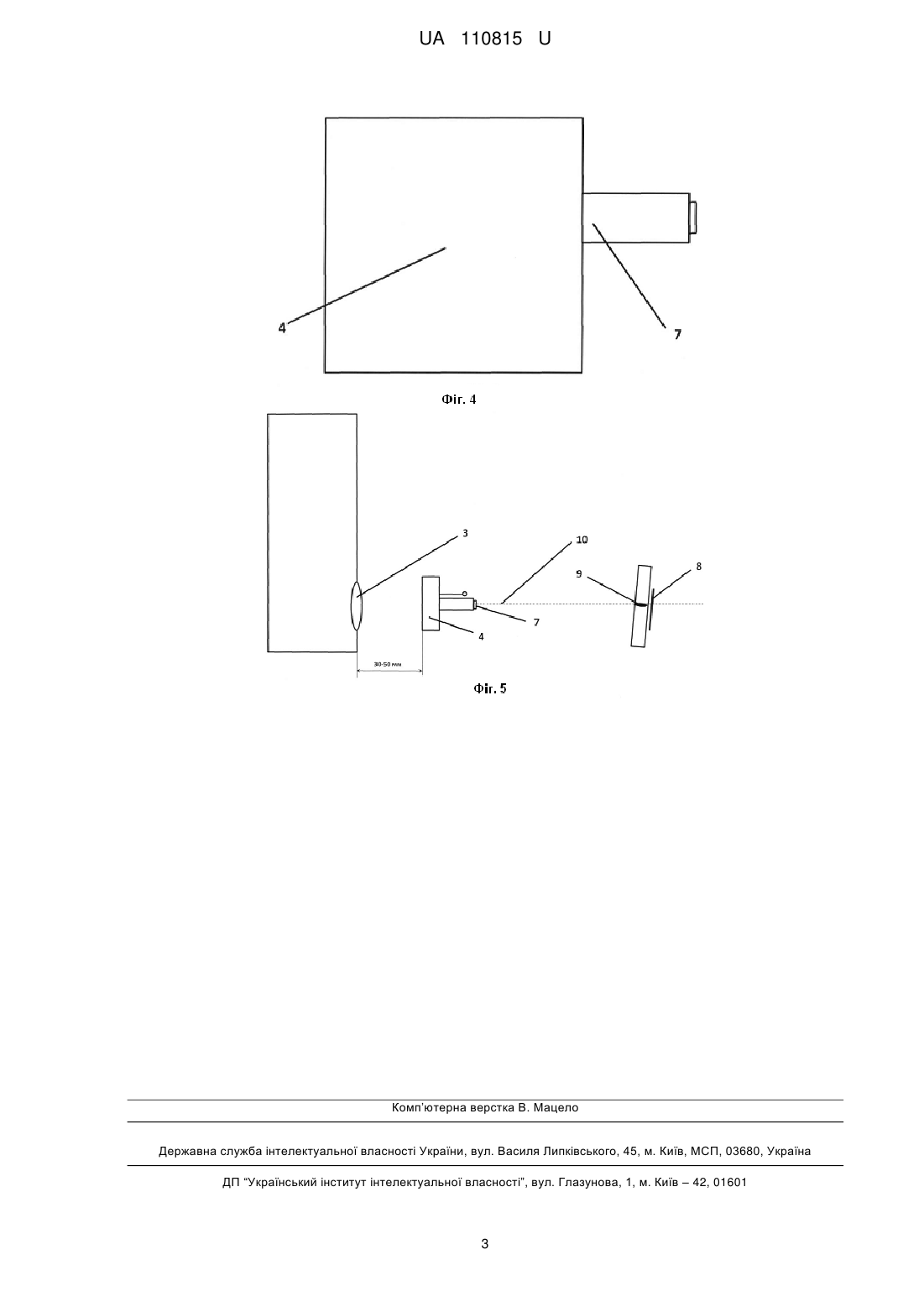

Реферат: Пристрій для рентгенівського контролю, що містить блок управління, джерело рентгенівського випромінювання, вікно виходу для рентгенівського випромінювання, причому пристрій для рентгенівського контролю забезпечений пристосуванням, виконаним у вигляді циліндра з отвором і встановленим в нього по центру світловим покажчиком. UA 110815 U (12) UA 110815 U UA 110815 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі дефектоскопії, а саме до пристроїв для рентгенівського контролю об'єктів, розміщених в цехах на відкритих майданчиках і в польових умовах, і може бути реалізована в машинобудівній, металургійній і інших галузях. Відомі апарати гамма-дефектоскопії, що містять джерело рентгенівських променів, виконане у вигляді рентгенівської трубки. Недоліком відомих апаратів є те, що вони не дозволяють здійснювати точний рентгенівський контроль зварних швів і інших об'єктів в цехах на відкритих майданчиках і в польових умовах. Найбільш близьким до корисної моделі по технічній суті і результату, що досягається, є пристрій, що містить блок управління, джерело рентгенівського випромінювання, вікно виходу рентгенівського випромінювання (див. "Руководство пользователя" SMART YXLON International 2001 г. - п. 8.7-8.8). Істотним недоліком відомого пристрою для рентгенівського контролю є неможливість точного коригування центра виходу рентгенівського випромінювання. У основу корисної моделі поставлена задача коригування центра виходу рентгенівського випромінювання відносно зварного шва досліджуваного об'єкта. Поставлена задача вирішується тим, що в пристрої для рентгенівського контролю, що містить блок живлення, джерело рентгенівського випромінювача, вихідне вікно для рентгенівського випромінювання, згідно з корисною моделлю пристрій для рентгенівського контролю забезпечений пристосуванням, виконаним у вигляді циліндра з отвором і встановленим в нього по центру світловим покажчиком. Нова сукупність обмежувальних і відмітних ознак заявлюваної конструкції пристрою для рентгенівського контролю є причиною, а первинний технічний результат (коригування центра виходу рентгенівського випромінювання) - наслідком. У свою чергу, цей первинний технічний результат є причиною, а вторинний технічний результат (зменшення часу на підготовку до рентгенівського контролю) - наслідком. Детально суть корисної моделі пояснюється на кресленнях, що додаються, де: на фіг. 1 зображений пристрій для рентгенівського контролю; на фіг. 2 - блок управління пристрою рентгенівського контролю; на фіг. 3 - вигляд прямо пристосування; фіг. 4 - загальний вигляд пристосування; фіг. 5 - схема застосування пристрою для рентгенівського контролю. Пристрій для рентгенівського контролю, що містить блок управління 1, джерело рентгенівського випромінювання 2, вікно виходу рентгенівського випромінювання 3, пристосування для коригування центра виходу рентгенівського випромінювання 6, виконане у вигляді циліндра 4 з отвором по центру 5, а також світлового покажчика 7, розташованого в ньому. Пристрій для рентгенівського контролю працює наступним чином. На відстані 30-50 мм від вікна виходу рентгенівського випромінювання 3 встановлюємо по центру пристосування для коригування центра виходу рентгенівського випромінювання 6, потім промінь світла 10 від світлового покажчика 7, направляємо на контрольований об'єкт в центр зварного з'єднання 9. Після цього фіксуємо пристрій для рентгенівського контролю і починаємо експонування плівки 8. Запропоноване згідно з корисною моделлю пристосування для коригування центра виходу облаштування рентгенівського випромінювання було застосоване при виконанні контролю зварних швів труб в умовах лабораторії неруйнівного контролю і радіаційних технологій ПАО "ММК ім. Ілліча" в 2015 р… В результаті використання цього пристосування підвищилася точність налаштування устаткування. Використання цієї корисної моделі дозволяє робити швидку і точну установку устаткування і тим самим здійснити якісний контроль зварних швів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Пристрій для рентгенівського контролю, що містить блок управління, джерело рентгенівського випромінювання, вікно виходу для рентгенівського випромінювання, який відрізняється тим, що пристрій для рентгенівського контролю забезпечений пристосуванням, виконаним у вигляді циліндра з отвором і встановленим в нього по центру світловим покажчиком. 1 UA 110815 U 2 UA 110815 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського,45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
