Джерело рентгенівського випромінювання
Номер патенту: 49031
Опубліковано: 12.04.2010
Автори: Вершинський Сергій Олексійович, Денисенко Віталій Леонідович, Сторижко Володимир Юхимович, Ілляшенко Максим Вікторович, Дрозденко Олександр Олексійович
Формула / Реферат
Джерело рентгенівського випромінювання, яке містить джерело пучка заряджених частинок, вакуумний корпус, де знаходиться мішень для генерації рентгенівського випромінювання, яку встановлено з можливістю обертання і оснащено системою охолодження, яке відрізняється тим, що на виході з джерела пучка заряджених частинок встановлено електростатичні лінзи, а на шляху рентгенівського випромінювання до досліджуваного зразка знаходиться рентгенооптична система, при цьому мішень виконано у вигляді принаймні одного твердотільного конвертора.
Текст

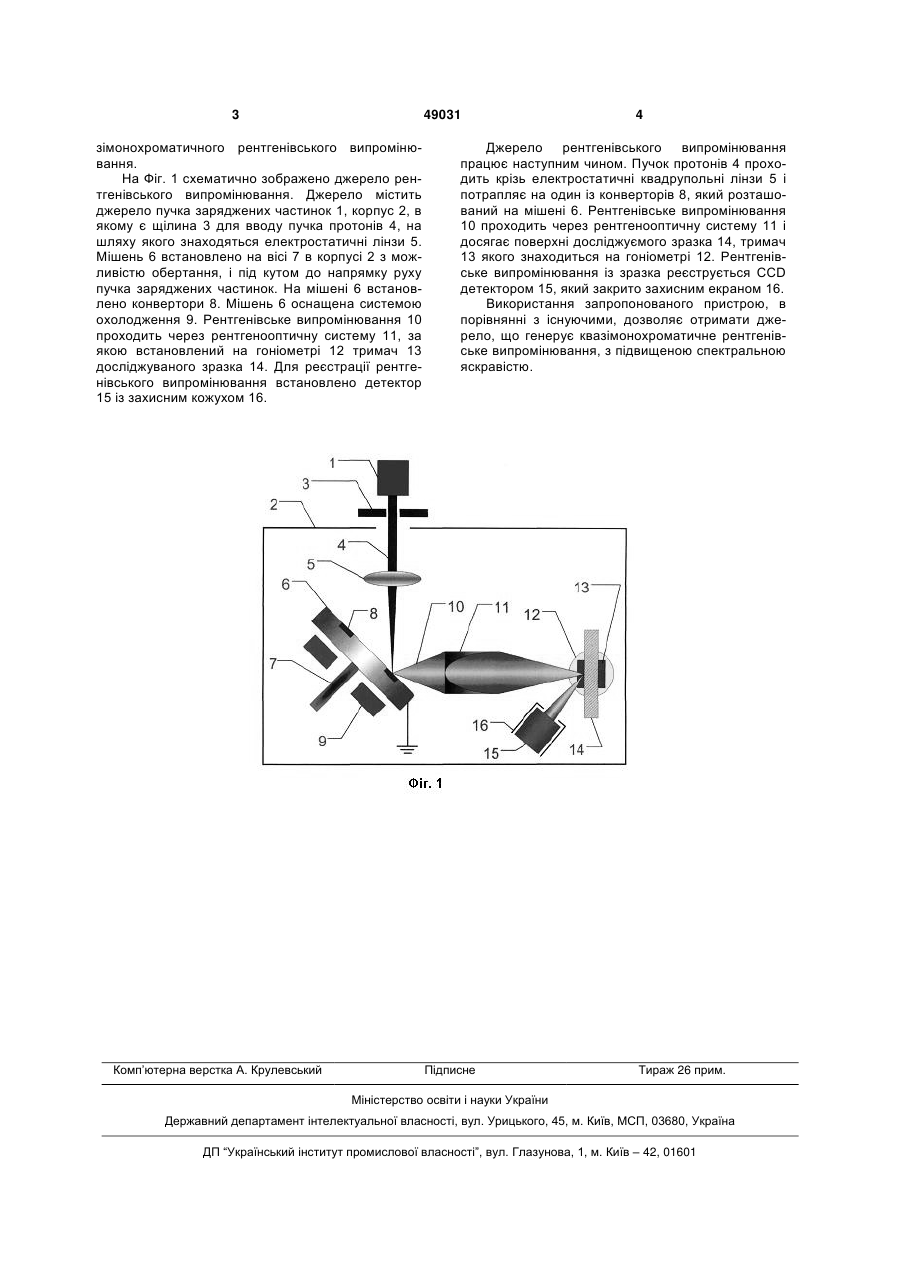

Джерело рентгенівського випромінювання, яке містить джерело пучка заряджених частинок, вакуумний корпус, де знаходиться мішень для генерації рентгенівського випромінювання, яку встановлено з можливістю обертання і оснащено системою охолодження, яке відрізняється тим, що на виході з джерела пучка заряджених частинок встановлено електростатичні лінзи, а на шляху рентгенівського випромінювання до досліджуваного зразка знаходиться рентгенооптична система, при цьому мішень виконано у вигляді принаймні одного твердотільного конвертора. (19) (21) u200911832 (22) 19.11.2009 (24) 12.04.2010 (46) 12.04.2010, Бюл.№ 7, 2010 р. (72) СТОРІЖКО ВОЛОДИМИР ЮХИМОВИЧ, ІЛЛЯШЕНКО МАКСИМ ВІКТОРОВИЧ, ДРОЗДЕНКО ОЛЕКСАНДР ОЛЕКСІЙОВИЧ, ДЕНИСЕНКО ВІТАЛІЙ ЛЕОНІДОВИЧ, ВЕРШИНСЬКИЙ СЕРГІЙ ОЛЕКСІЙОВИЧ (73) ІНСТИТУТ ПРИКЛАДНОЇ ФІЗИКИ НАН УКРАЇНИ 3 49031 зімонохроматичного рентгенівського випромінювання. На Фіг. 1 схематично зображено джерело рентгенівського випромінювання. Джерело містить джерело пучка заряджених частинок 1, корпус 2, в якому є щілина 3 для вводу пучка протонів 4, на шляху якого знаходяться електростатичні лінзи 5. Мішень 6 встановлено на вісі 7 в корпусі 2 з можливістю обертання, і під кутом до напрямку руху пучка заряджених частинок. На мішені 6 встановлено конвертори 8. Мішень 6 оснащена системою охолодження 9. Рентгенівське випромінювання 10 проходить через рентгенооптичну систему 11, за якою встановлений на гоніометрі 12 тримач 13 досліджуваного зразка 14. Для реєстрації рентгенівського випромінювання встановлено детектор 15 із захисним кожухом 16. Комп’ютерна верстка А. Крулевський 4 Джерело рентгенівського випромінювання працює наступним чином. Пучок протонів 4 проходить крізь електростатичні квадрупольні лінзи 5 і потрапляє на один із конверторів 8, який розташований на мішені 6. Рентгенівське випромінювання 10 проходить через рентгенооптичну систему 11 і досягає поверхні досліджуємого зразка 14, тримач 13 якого знаходиться на гоніометрі 12. Рентгенівське випромінювання із зразка реєструється CCD детектором 15, який закрито захисним екраном 16. Використання запропонованого пристрою, в порівнянні з існуючими, дозволяє отримати джерело, що генерує квазімонохроматичне рентгенівське випромінювання, з підвищеною спектральною яскравістю. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюX-ray radiation source
Автори англійськоюStorizhko Volodymyr Yukhymovych, Illiachenko Maksym Viktorovych, Drozdenko Oleksandr Oleksiiovych, Denysenko Vitalii Leonidovych, Vershynskyi Serhii Oleksiiovych
Назва патенту російськоюИсточник ренгеновского излучения
Автори російськоюСторижко Владимир Ефимович, Ильяшенко Максим Викторович, Дрозденко Александр Алексеевич, Денисенко Виталий Леонидович, Вершинский Сергей Алексеевич
МПК / Мітки
МПК: H05G 2/00, H01J 35/00
Мітки: джерело, рентгенівського, випромінювання
