Обладнання для боротьби з бур’янами

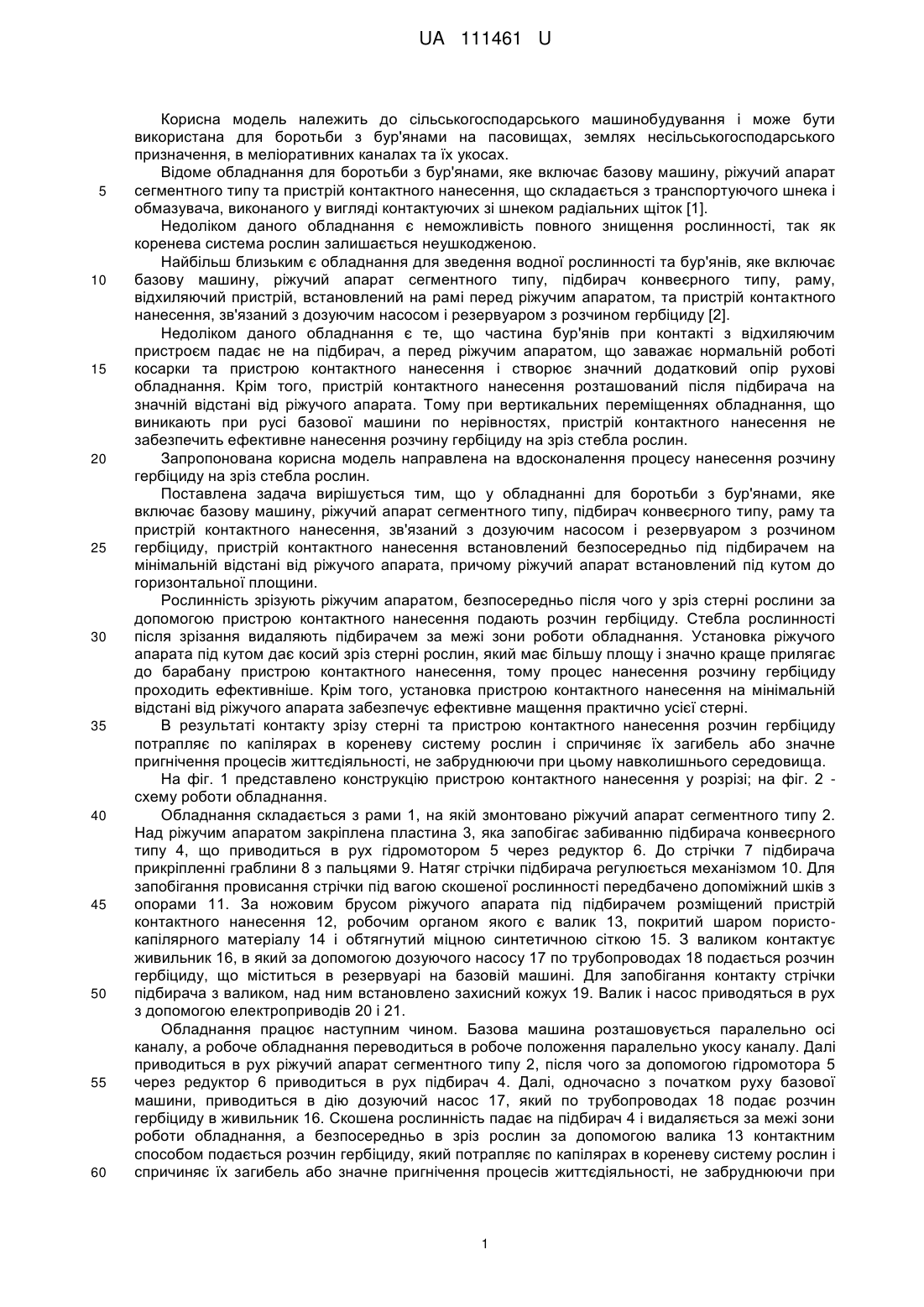

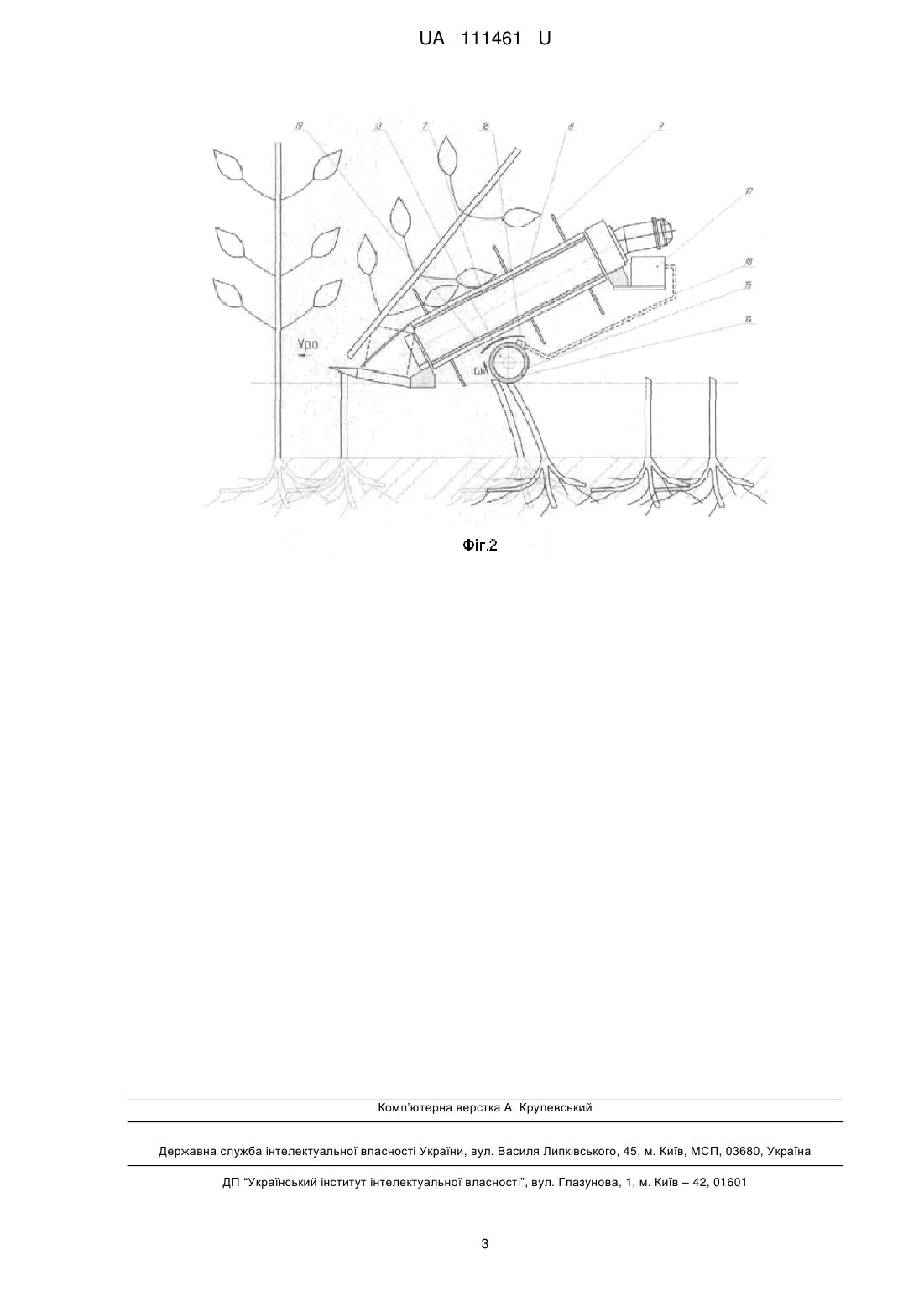

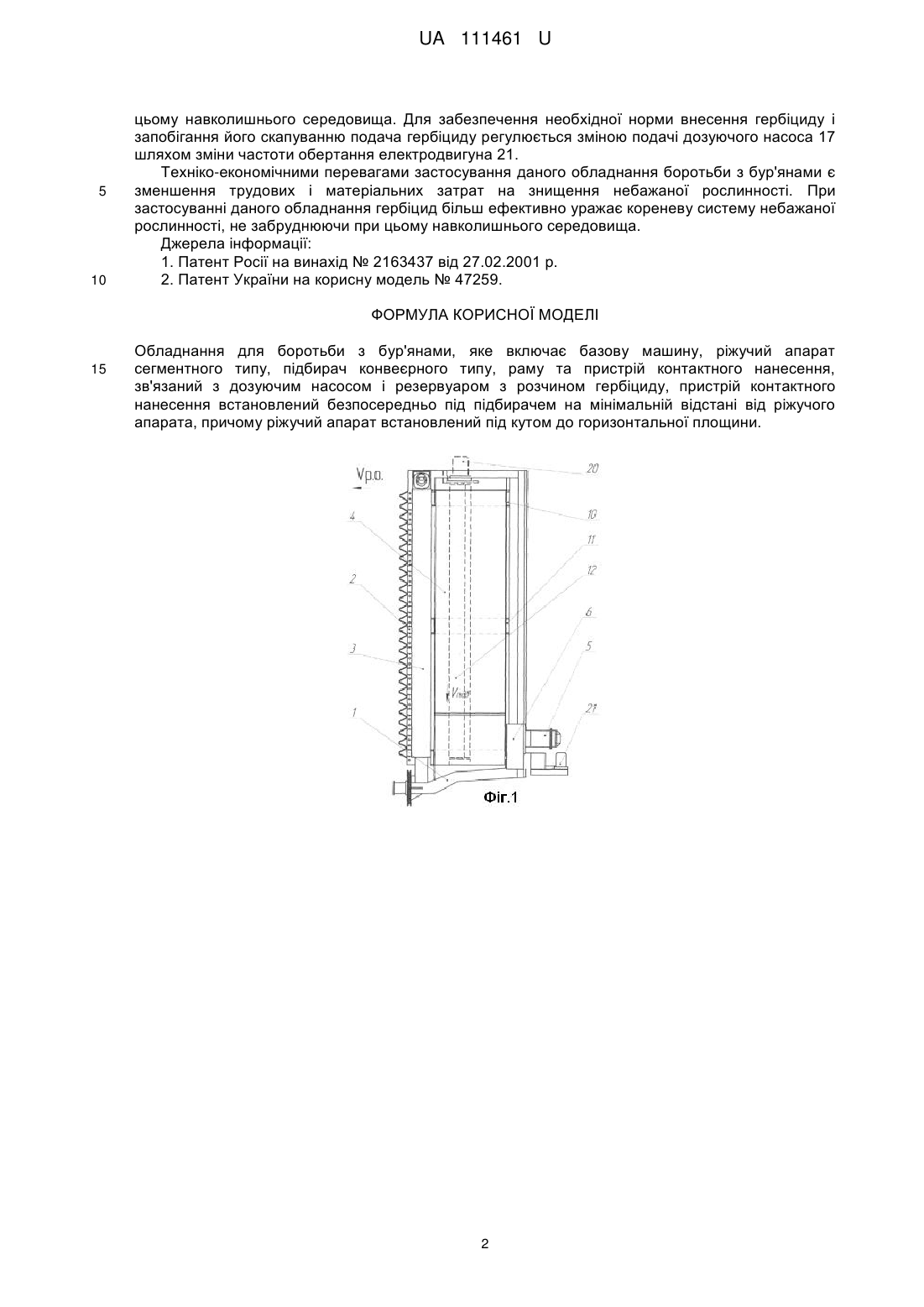

Реферат: UA 111461 U UA 111461 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарського машинобудування і може бути використана для боротьби з бур'янами на пасовищах, землях несільськогосподарського призначення, в меліоративних каналах та їх укосах. Відоме обладнання для боротьби з бур'янами, яке включає базову машину, ріжучий апарат сегментного типу та пристрій контактного нанесення, що складається з транспортуючого шнека і обмазувача, виконаного у вигляді контактуючих зі шнеком радіальних щіток [1]. Недоліком даного обладнання є неможливість повного знищення рослинності, так як коренева система рослин залишається неушкодженою. Найбільш близьким є обладнання для зведення водної рослинності та бур'янів, яке включає базову машину, ріжучий апарат сегментного типу, підбирач конвеєрного типу, раму, відхиляючий пристрій, встановлений на рамі перед ріжучим апаратом, та пристрій контактного нанесення, зв'язаний з дозуючим насосом і резервуаром з розчином гербіциду [2]. Недоліком даного обладнання є те, що частина бур'янів при контакті з відхиляючим пристроєм падає не на підбирач, а перед ріжучим апаратом, що заважає нормальній роботі косарки та пристрою контактного нанесення і створює значний додатковий опір рухові обладнання. Крім того, пристрій контактного нанесення розташований після підбирача на значній відстані від ріжучого апарата. Тому при вертикальних переміщеннях обладнання, що виникають при русі базової машини по нерівностях, пристрій контактного нанесення не забезпечить ефективне нанесення розчину гербіциду на зріз стебла рослин. Запропонована корисна модель направлена на вдосконалення процесу нанесення розчину гербіциду на зріз стебла рослин. Поставлена задача вирішується тим, що у обладнанні для боротьби з бур'янами, яке включає базову машину, ріжучий апарат сегментного типу, підбирач конвеєрного типу, раму та пристрій контактного нанесення, зв'язаний з дозуючим насосом і резервуаром з розчином гербіциду, пристрій контактного нанесення встановлений безпосередньо під підбирачем на мінімальній відстані від ріжучого апарата, причому ріжучий апарат встановлений під кутом до горизонтальної площини. Рослинність зрізують ріжучим апаратом, безпосередньо після чого у зріз стерні рослини за допомогою пристрою контактного нанесення подають розчин гербіциду. Стебла рослинності після зрізання видаляють підбирачем за межі зони роботи обладнання. Установка ріжучого апарата під кутом дає косий зріз стерні рослин, який має більшу площу і значно краще прилягає до барабану пристрою контактного нанесення, тому процес нанесення розчину гербіциду проходить ефективніше. Крім того, установка пристрою контактного нанесення на мінімальній відстані від ріжучого апарата забезпечує ефективне мащення практично усієї стерні. В результаті контакту зрізу стерні та пристрою контактного нанесення розчин гербіциду потрапляє по капілярах в кореневу систему рослин і спричиняє їх загибель або значне пригнічення процесів життєдіяльності, не забруднюючи при цьому навколишнього середовища. На фіг. 1 представлено конструкцію пристрою контактного нанесення у розрізі; на фіг. 2 схему роботи обладнання. Обладнання складається з рами 1, на якій змонтовано ріжучий апарат сегментного типу 2. Над ріжучим апаратом закріплена пластина 3, яка запобігає забиванню підбирача конвеєрного типу 4, що приводиться в рух гідромотором 5 через редуктор 6. До стрічки 7 підбирача прикріпленні граблини 8 з пальцями 9. Натяг стрічки підбирача регулюється механізмом 10. Для запобігання провисання стрічки під вагою скошеної рослинності передбачено допоміжний шків з опорами 11. За ножовим брусом ріжучого апарата під підбирачем розміщений пристрій контактного нанесення 12, робочим органом якого є валик 13, покритий шаром пористокапілярного матеріалу 14 і обтягнутий міцною синтетичною сіткою 15. З валиком контактує живильник 16, в який за допомогою дозуючого насосу 17 по трубопроводах 18 подається розчин гербіциду, що міститься в резервуарі на базовій машині. Для запобігання контакту стрічки підбирача з валиком, над ним встановлено захисний кожух 19. Валик і насос приводяться в рух з допомогою електроприводів 20 і 21. Обладнання працює наступним чином. Базова машина розташовується паралельно осі каналу, а робоче обладнання переводиться в робоче положення паралельно укосу каналу. Далі приводиться в рух ріжучий апарат сегментного типу 2, після чого за допомогою гідромотора 5 через редуктор 6 приводиться в рух підбирач 4. Далі, одночасно з початком руху базової машини, приводиться в дію дозуючий насос 17, який по трубопроводах 18 подає розчин гербіциду в живильник 16. Скошена рослинність падає на підбирач 4 і видаляється за межі зони роботи обладнання, а безпосередньо в зріз рослин за допомогою валика 13 контактним способом подається розчин гербіциду, який потрапляє по капілярах в кореневу систему рослин і спричиняє їх загибель або значне пригнічення процесів життєдіяльності, не забруднюючи при 1 UA 111461 U 5 10 цьому навколишнього середовища. Для забезпечення необхідної норми внесення гербіциду і запобігання його скапуванню подача гербіциду регулюється зміною подачі дозуючого насоса 17 шляхом зміни частоти обертання електродвигуна 21. Техніко-економічними перевагами застосування даного обладнання боротьби з бур'янами є зменшення трудових і матеріальних затрат на знищення небажаної рослинності. При застосуванні даного обладнання гербіцид більш ефективно уражає кореневу систему небажаної рослинності, не забруднюючи при цьому навколишнього середовища. Джерела інформації: 1. Патент Росії на винахід № 2163437 від 27.02.2001 р. 2. Патент України на корисну модель № 47259. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Обладнання для боротьби з бур'янами, яке включає базову машину, ріжучий апарат сегментного типу, підбирач конвеєрного типу, раму та пристрій контактного нанесення, зв'язаний з дозуючим насосом і резервуаром з розчином гербіциду, пристрій контактного нанесення встановлений безпосередньо під підбирачем на мінімальній відстані від ріжучого апарата, причому ріжучий апарат встановлений під кутом до горизонтальної площини. 2 UA 111461 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
