Пристрій для захисту укосів дамб

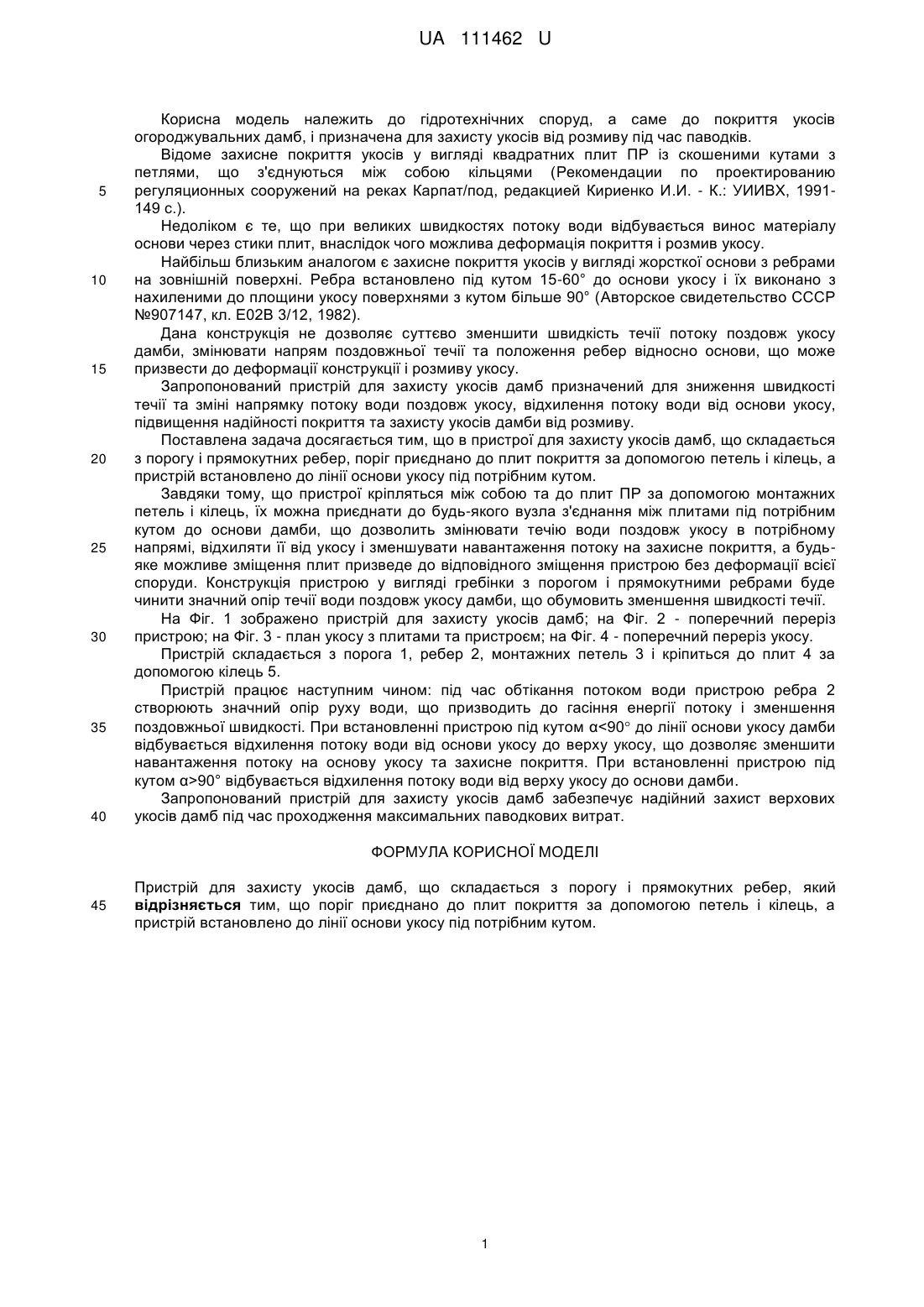

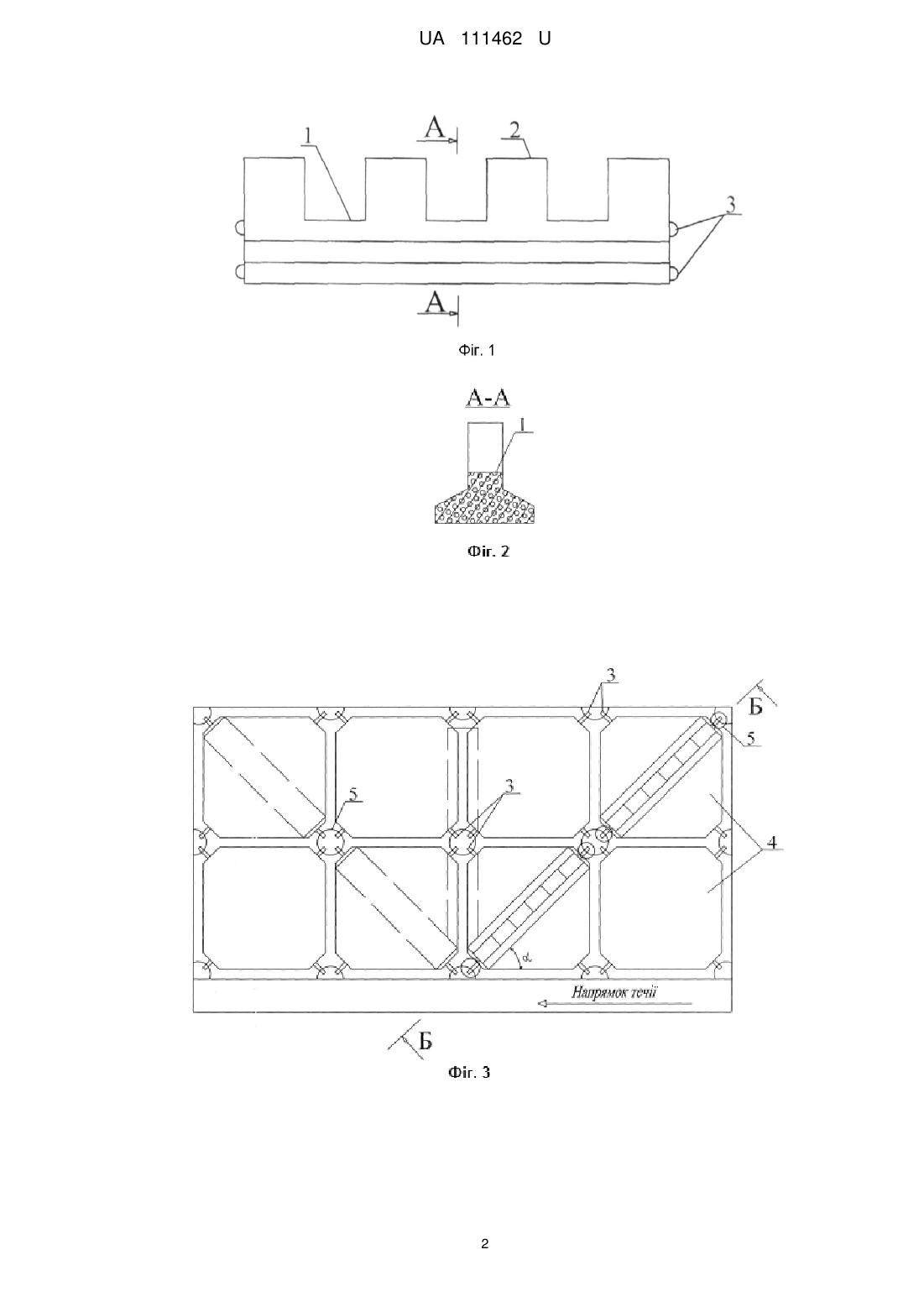

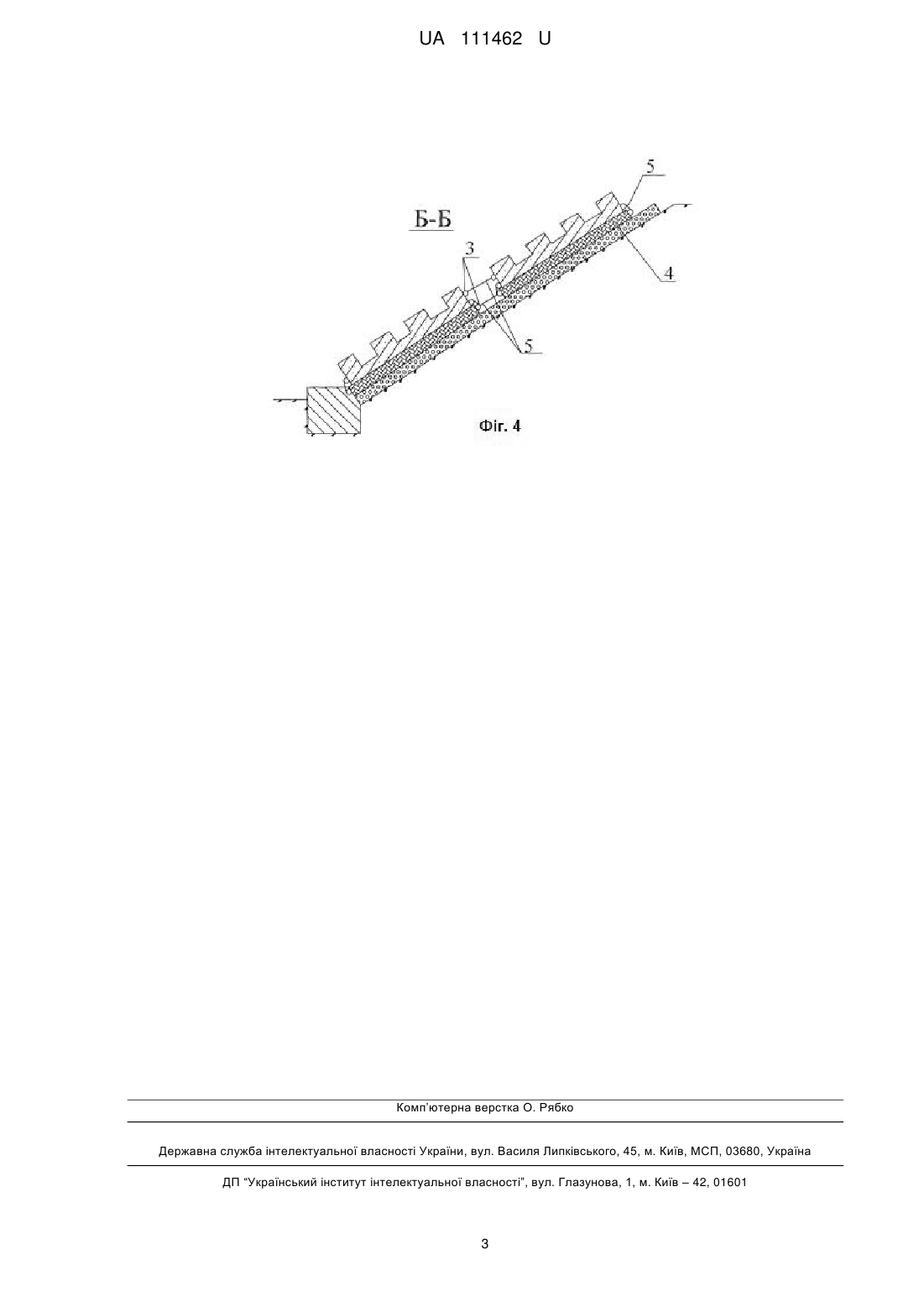

Реферат: Пристрій для захисту укосів дамб складається з порогу і прямокутних ребер. Поріг приєднано до плит покриття за допомогою петель і кілець. Пристрій встановлено до лінії основи укосу під потрібним кутом. UA 111462 U (12) UA 111462 U UA 111462 U 5 10 15 20 25 30 35 40 Корисна модель належить до гідротехнічних споруд, а саме до покриття укосів огороджувальних дамб, і призначена для захисту укосів від розмиву під час паводків. Відоме захисне покриття укосів у вигляді квадратних плит ПР із скошеними кутами з петлями, що з'єднуються між собою кільцями (Рекомендации по проектированию регуляционных сооружений на реках Карпат/под, редакцией Кириенко И.И. - К.: УИИВХ, 1991149 с.). Недоліком є те, що при великих швидкостях потоку води відбувається винос матеріалу основи через стики плит, внаслідок чого можлива деформація покриття і розмив укосу. Найбільш близьким аналогом є захисне покриття укосів у вигляді жорсткої основи з ребрами на зовнішній поверхні. Ребра встановлено під кутом 15-60° до основи укосу і їх виконано з нахиленими до площини укосу поверхнями з кутом більше 90° (Авторское свидетельство СССР №907147, кл. Е02В 3/12, 1982). Дана конструкція не дозволяє суттєво зменшити швидкість течії потоку поздовж укосу дамби, змінювати напрям поздовжньої течії та положення ребер відносно основи, що може призвести до деформації конструкції і розмиву укосу. Запропонований пристрій для захисту укосів дамб призначений для зниження швидкості течії та зміні напрямку потоку води поздовж укосу, відхилення потоку води від основи укосу, підвищення надійності покриття та захисту укосів дамби від розмиву. Поставлена задача досягається тим, що в пристрої для захисту укосів дамб, що складається з порогу і прямокутних ребер, поріг приєднано до плит покриття за допомогою петель і кілець, а пристрій встановлено до лінії основи укосу під потрібним кутом. Завдяки тому, що пристрої кріпляться між собою та до плит ПР за допомогою монтажних петель і кілець, їх можна приєднати до будь-якого вузла з'єднання між плитами під потрібним кутом до основи дамби, що дозволить змінювати течію води поздовж укосу в потрібному напрямі, відхиляти її від укосу і зменшувати навантаження потоку на захисне покриття, а будьяке можливе зміщення плит призведе до відповідного зміщення пристрою без деформації всієї споруди. Конструкція пристрою у вигляді гребінки з порогом і прямокутними ребрами буде чинити значний опір течії води поздовж укосу дамби, що обумовить зменшення швидкості течії. На Фіг. 1 зображено пристрій для захисту укосів дамб; на Фіг. 2 - поперечний переріз пристрою; на Фіг. 3 - план укосу з плитами та пристроєм; на Фіг. 4 - поперечний переріз укосу. Пристрій складається з порога 1, ребер 2, монтажних петель 3 і кріпиться до плит 4 за допомогою кілець 5. Пристрій працює наступним чином: під час обтікання потоком води пристрою ребра 2 створюють значний опір руху води, що призводить до гасіння енергії потоку і зменшення поздовжньої швидкості. При встановленні пристрою під кутом α90° відбувається відхилення потоку води від верху укосу до основи дамби. Запропонований пристрій для захисту укосів дамб забезпечує надійний захист верхових укосів дамб під час проходження максимальних паводкових витрат. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Пристрій для захисту укосів дамб, що складається з порогу і прямокутних ребер, який відрізняється тим, що поріг приєднано до плит покриття за допомогою петель і кілець, а пристрій встановлено до лінії основи укосу під потрібним кутом. 1 UA 111462 U 2 UA 111462 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
