Гідросепаратор

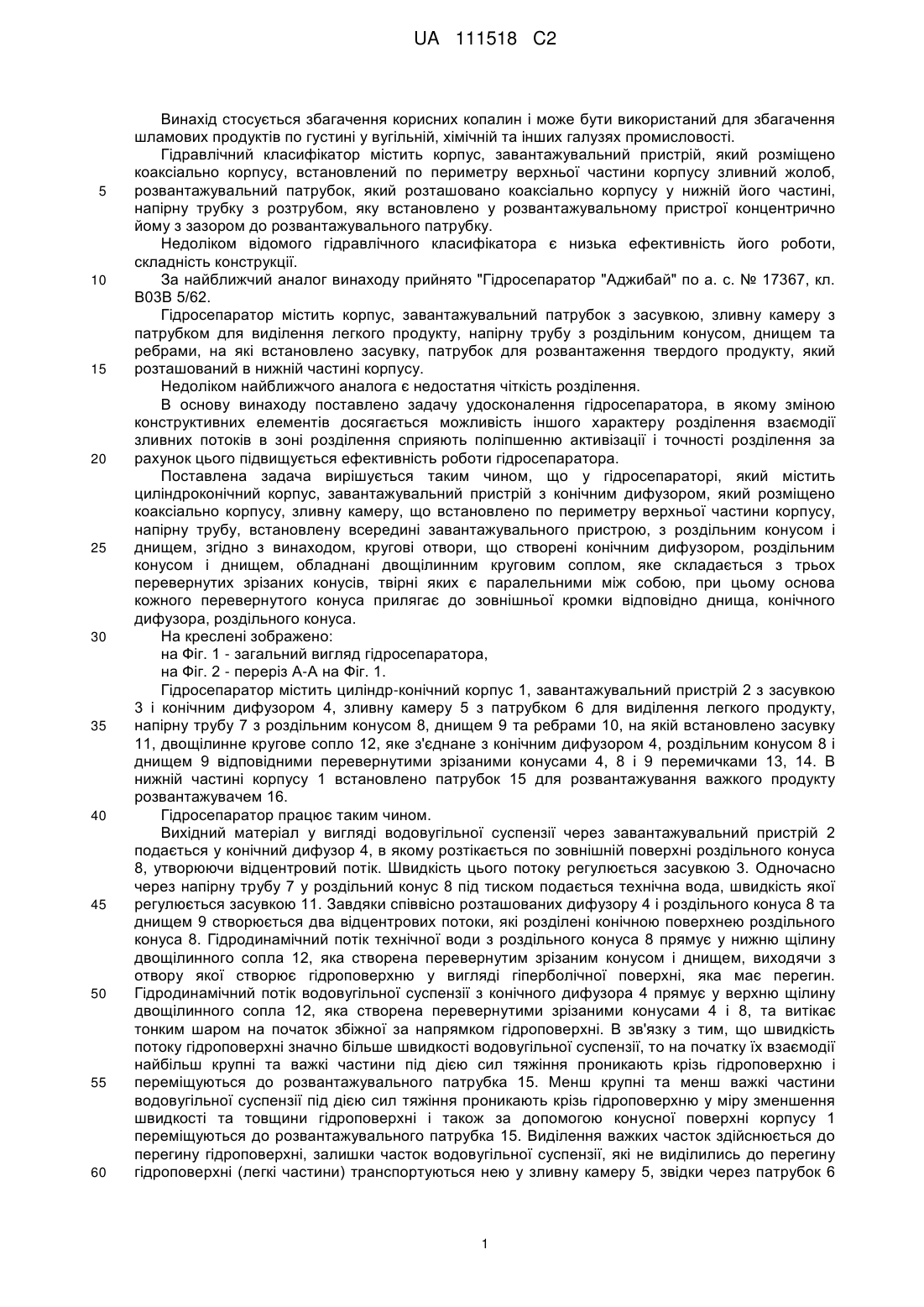

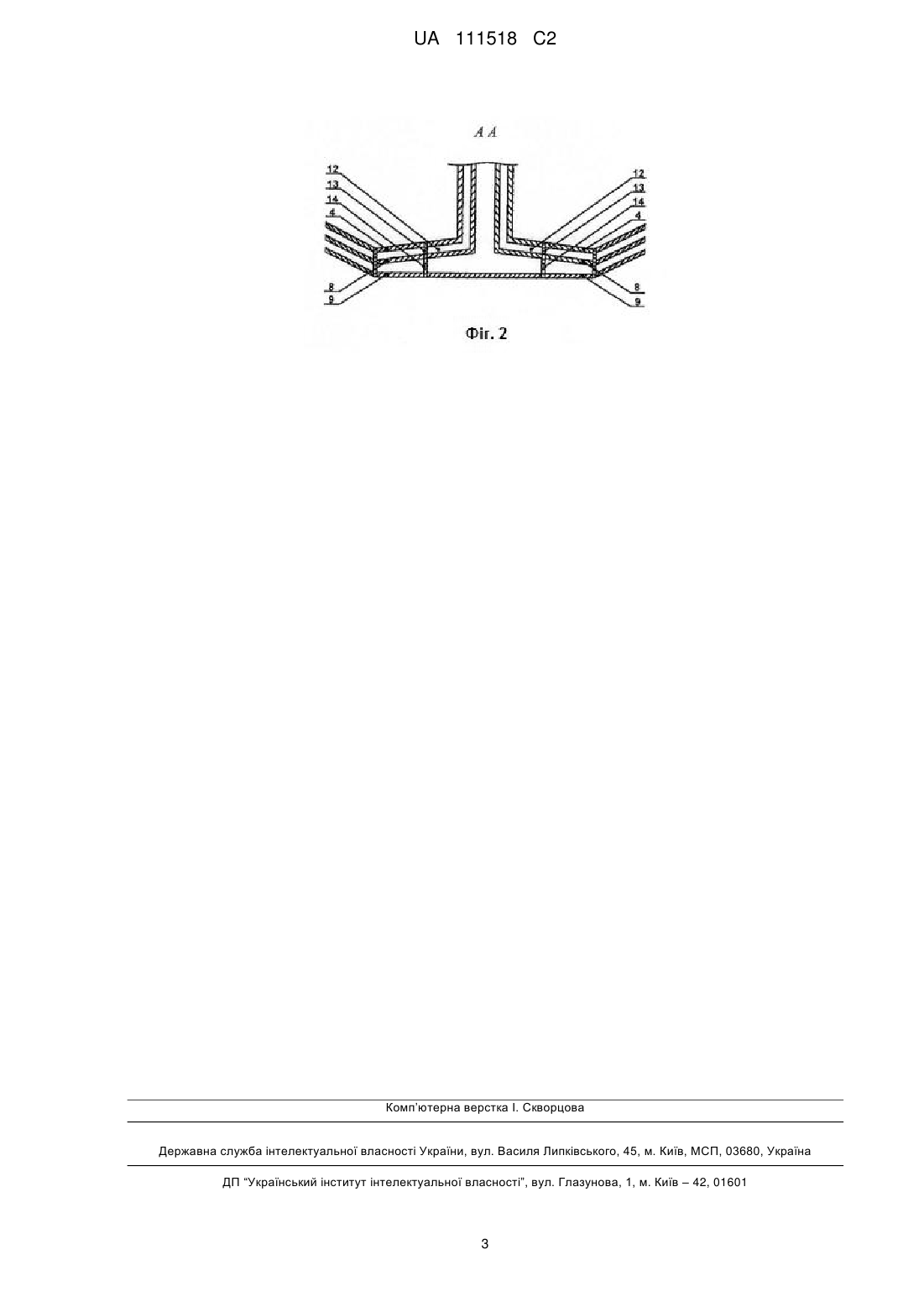

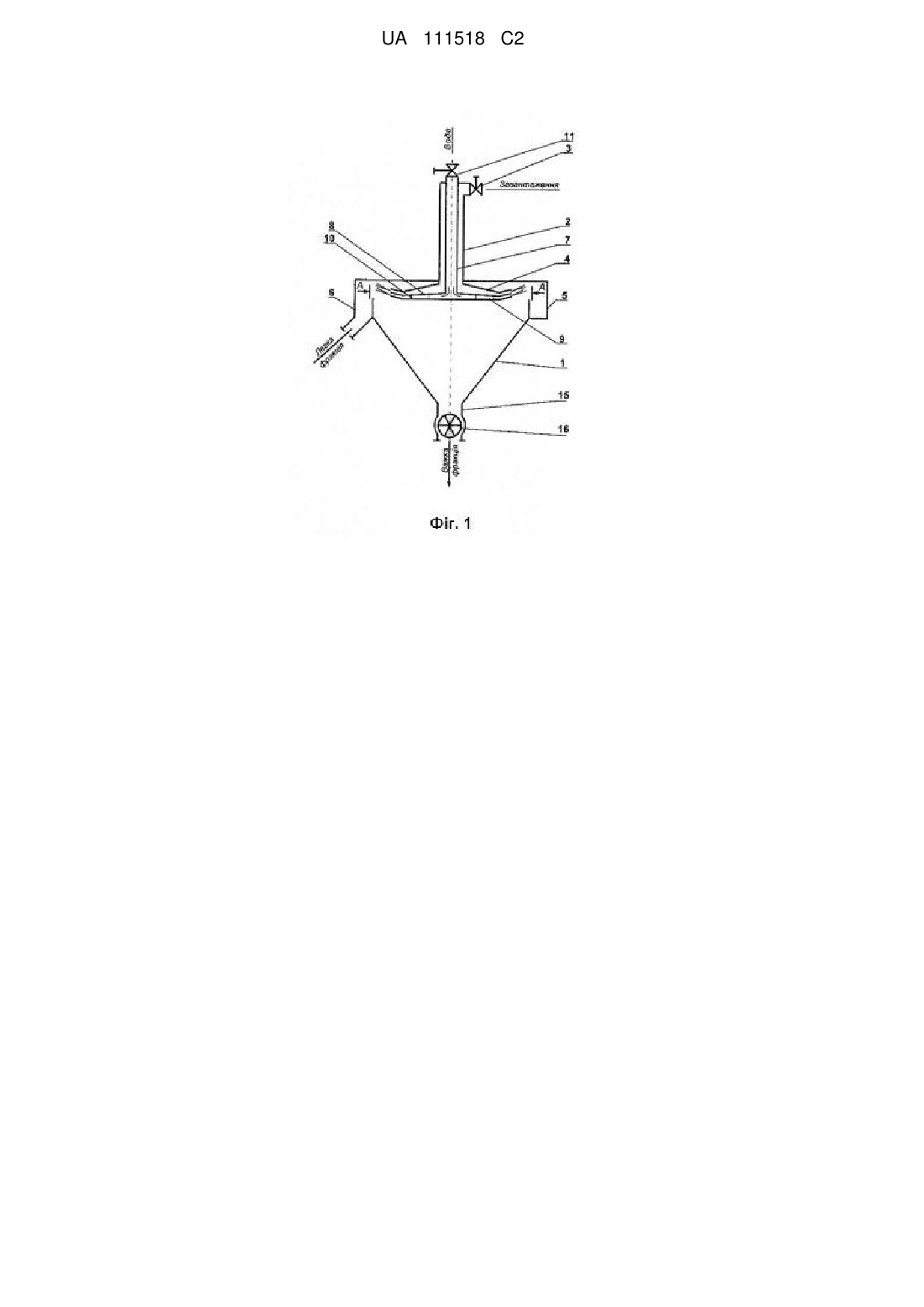

Реферат: 1) Назва: Гідросепаратор МПК В03В 5/62 2) Галузь: винахід стосується збагачення корисних копалин і може бути використаний для збагачення шламових продуктів по густині у вугільній, хімічній та інших галузях промисловості. 3) Суть: гідросепаратор містить циліндроконічний корпус, завантажувальний пристрій з конічним дифузором, який розміщено коаксіально корпусу, зливну камеру, що встановлена по периметру верхньої частини корпусу, напірну трубу, встановлену всередині завантажувального пристрою, з роздільним конусом і днищем, згідно з винаходом, кругові отвори, що створені конічним дифузором та днищем, оснащені двощілинним круговим соплом, встановленим під позитивним кутом до горизонту, створеним паралельно розташованими і коаксіально розміщеними відносно корпусу трьома перевернутими зрізаними конусами, з'єднаними між собою перемичками. 4) Технічний результат: досягається можливість іншого характеру - розділення взаємодії зливних потоків в зоні розділення сприяють поліпшенню активізації і точності розділення, за рахунок цього підвищується ефективність роботи гідросепаратора. UA 111518 C2 (12) UA 111518 C2 UA 111518 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід стосується збагачення корисних копалин і може бути використаний для збагачення шламових продуктів по густині у вугільній, хімічній та інших галузях промисловості. Гідравлічний класифікатор містить корпус, завантажувальний пристрій, який розміщено коаксіально корпусу, встановлений по периметру верхньої частини корпусу зливний жолоб, розвантажувальний патрубок, який розташовано коаксіально корпусу у нижній його частині, напірну трубку з розтрубом, яку встановлено у розвантажувальному пристрої концентрично йому з зазором до розвантажувального патрубку. Недоліком відомого гідравлічного класифікатора є низька ефективність його роботи, складність конструкції. За найближчий аналог винаходу прийнято "Гідросепаратор "Аджибай" по а. с. № 17367, кл. В03В 5/62. Гідросепаратор містить корпус, завантажувальний патрубок з засувкою, зливну камеру з патрубком для виділення легкого продукту, напірну трубу з роздільним конусом, днищем та ребрами, на які встановлено засувку, патрубок для розвантаження твердого продукту, який розташований в нижній частині корпусу. Недоліком найближчого аналога є недостатня чіткість розділення. В основу винаходу поставлено задачу удосконалення гідросепаратора, в якому зміною конструктивних елементів досягається можливість іншого характеру розділення взаємодії зливних потоків в зоні розділення сприяють поліпшенню активізації і точності розділення за рахунок цього підвищується ефективність роботи гідросепаратора. Поставлена задача вирішується таким чином, що у гідросепараторі, який містить циліндроконічний корпус, завантажувальний пристрій з конічним дифузором, який розміщено коаксіально корпусу, зливну камеру, що встановлено по периметру верхньої частини корпусу, напірну трубу, встановлену всередині завантажувального пристрою, з роздільним конусом і днищем, згідно з винаходом, кругові отвори, що створені конічним дифузором, роздільним конусом і днищем, обладнані двощілинним круговим соплом, яке складається з трьох перевернутих зрізаних конусів, твірні яких є паралельними між собою, при цьому основа кожного перевернутого конуса прилягає до зовнішньої кромки відповідно днища, конічного дифузора, роздільного конуса. На креслені зображено: на Фіг. 1 - загальний вигляд гідросепаратора, на Фіг. 2 - переріз А-А на Фіг. 1. Гідросепаратор містить циліндр-конічний корпус 1, завантажувальний пристрій 2 з засувкою 3 і конічним дифузором 4, зливну камеру 5 з патрубком 6 для виділення легкого продукту, напірну трубу 7 з роздільним конусом 8, днищем 9 та ребрами 10, на якій встановлено засувку 11, двощілинне кругове сопло 12, яке з'єднане з конічним дифузором 4, роздільним конусом 8 і днищем 9 відповідними перевернутими зрізаними конусами 4, 8 і 9 перемичками 13, 14. В нижній частині корпусу 1 встановлено патрубок 15 для розвантажування важкого продукту розвантажувачем 16. Гідросепаратор працює таким чином. Вихідний матеріал у вигляді водовугільної суспензії через завантажувальний пристрій 2 подається у конічний дифузор 4, в якому розтікається по зовнішній поверхні роздільного конуса 8, утворюючи відцентровий потік. Швидкість цього потоку регулюється засувкою 3. Одночасно через напірну трубу 7 у роздільний конус 8 під тиском подається технічна вода, швидкість якої регулюється засувкою 11. Завдяки співвісно розташованих дифузору 4 і роздільного конуса 8 та днищем 9 створюється два відцентрових потоки, які розділені конічною поверхнею роздільного конуса 8. Гідродинамічний потік технічної води з роздільного конуса 8 прямує у нижню щілину двощілинного сопла 12, яка створена перевернутим зрізаним конусом і днищем, виходячи з отвору якої створює гідроповерхню у вигляді гіперболічної поверхні, яка має перегин. Гідродинамічний потік водовугільної суспензії з конічного дифузора 4 прямує у верхню щілину двощілинного сопла 12, яка створена перевернутими зрізаними конусами 4 і 8, та витікає тонким шаром на початок збіжної за напрямком гідроповерхні. В зв'язку з тим, що швидкість потоку гідроповерхні значно більше швидкості водовугільної суспензії, то на початку їх взаємодії найбільш крупні та важкі частини під дією сил тяжіння проникають крізь гідроповерхню і переміщуються до розвантажувального патрубка 15. Менш крупні та менш важкі частини водовугільної суспензії під дією сил тяжіння проникають крізь гідроповерхню у міру зменшення швидкості та товщини гідроповерхні і також за допомогою конусної поверхні корпусу 1 переміщуються до розвантажувального патрубка 15. Виділення важких часток здійснюється до перегину гідроповерхні, залишки часток водовугільної суспензії, які не виділились до перегину гідроповерхні (легкі частини) транспортуються нею у зливну камеру 5, звідки через патрубок 6 1 UA 111518 C2 5 10 15 20 25 виводиться з сепаратора. Перегин гідроповерхні за висотою та віддаленням від двощілинного сопла 12 залежить від швидкісного руху технічної води, яка регулюється засувкою 11. Частини, які проникли крізь гідроповерхню, розвантажуються з розвантажувального патрубка 15 розвантажувачем 16 і виводяться з гідросепаратора. Таким чином, застосування двощілинного сопла, встановленого під кутом, дозволяє отримати гідроповерхню у гіперболічному вигляді, яка має перегин, за допомогою якого (шляхом його пересування) регулюється співвідношення сили тяжіння концентратних та породних частин і гідродинамічної сили потоку технічної води у вигляді гідроповерхні таким чином, що породні частини проходять крізь гідроповерхню до її перегину, а концентратні ні. Пересування гідроповерхні здійснюється підбором швидкостей потоків водовугільної суспензії та технічної води. Це підвищує ефективність роботи гідросепаратора. Технічним результатом винаходу є підвищення чіткості розділення вугільних шламів по густині з урахуванням густини часток, що розподіляються. ФОРМУЛА ВИНАХОДУ Гідросепаратор, який містить циліндр-конічний корпус, завантажувальний пристрій з конічним дифузором, який розміщено коаксіально корпусу, зливну камеру, що встановлена по периметру верхньої частини корпусу, напірну трубу, встановлену всередині завантажувального пристрою коаксіально, з роздільним конусом, обладнаним днищем, закріпленим до конуса з зазором, який зменшується від центра до периферії, і встановленим в верхній частині корпусу, кругові отвори, які створені конічним дифузором, роздільним конусом і днищем, який відрізняється тим, що кругові отвори обладнані двощілинним соплом, яке складається з трьох з'єднаних між собою перевернутих зрізаних конусів, твірні яких є паралельними між собою, при цьому менша основа кожного перевернутого конуса прилягає до зовнішньої кромки відповідно днища, конічного дифузора, роздільного конуса. 2 UA 111518 C2 Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
